77 3434 0000 20005-0500Przewód czujnikowy M12 5-pin, żeński, kątowy, 5 m, PVC | binder 77 3434 0000 20005-0500

Przewód binder 77 3434 0000 20005-0500 jest przeznaczony do podłączania czujników, przetworników i elementów automatyki wyposażonych w męskie złącze M12 z kodowaniem A. Ma pięciopinowe, żeńskie złącze kątowe oraz wolny koniec przewodu umożliwiający podłączenie do szafy sterowniczej, puszki przyłączeniowej lub modułu wejść i wyjść.

Pięć niezależnych żył pozwala obsługiwać urządzenia wymagające dodatkowego sygnału, wejścia sterującego lub drugiego wyjścia. Dokładne wykorzystanie poszczególnych pinów zależy od schematu podłączanego urządzenia.

Zastosowanie

• podłączanie czujników i przetworników z pięciopinowym złączem M12-A,
• czujniki z dodatkowym wyjściem, wejściem sterującym lub funkcją uczenia,
• przetworniki ciśnienia, siły, poziomu i położenia,
• instalacje w maszynach i liniach produkcyjnych,
• systemy transportowe, podajniki i stanowiska montażowe,
• doprowadzenie sygnałów do szaf sterowniczych i modułów wejść/wyjść,
• montaż urządzeń w miejscach o ograniczonej przestrzeni,
• robotyka i kontrolowany ruch przewodu,
• prowadniki kablowe pracujące w zakresie parametrów producenta.

Najważniejsze właściwości

• żeńskie złącze M12 w wykonaniu kątowym,
• pięć styków i kodowanie A,
• pięć żył o przekroju 0,34 mm²,
• trwałe wykonanie formowane wtryskowo,
• złocone styki zapewniające stabilne połączenie,
• napięcie znamionowe 60 V,
• prąd znamionowy 4 A,
• stopień ochrony IP68 / IP69K po prawidłowym skręceniu,
• trwałość przekraczająca 2 miliony cykli zginania,
• dopuszczenie UL 2238.

Dane techniczne

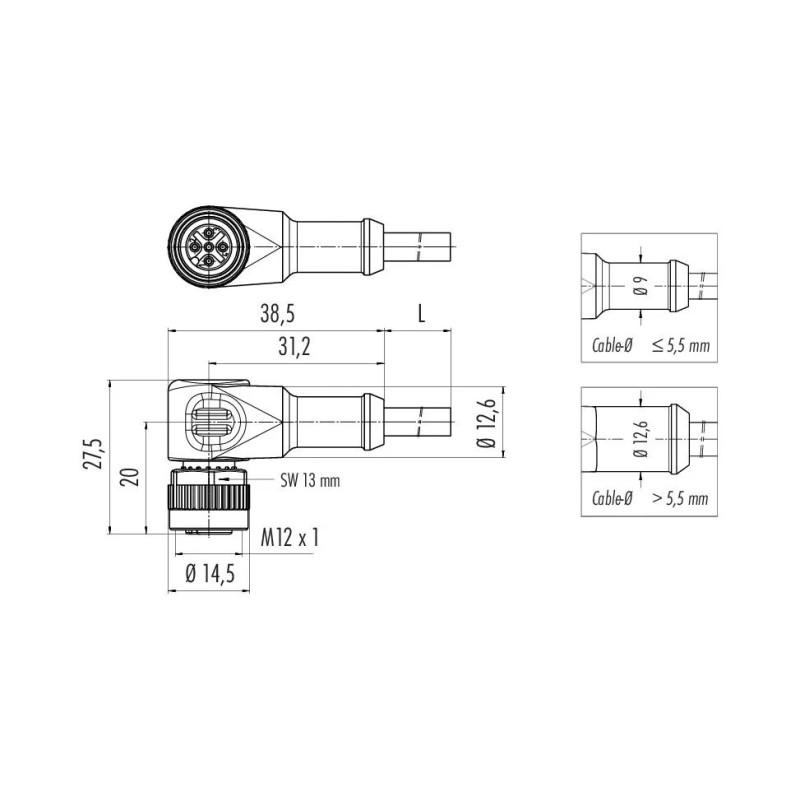

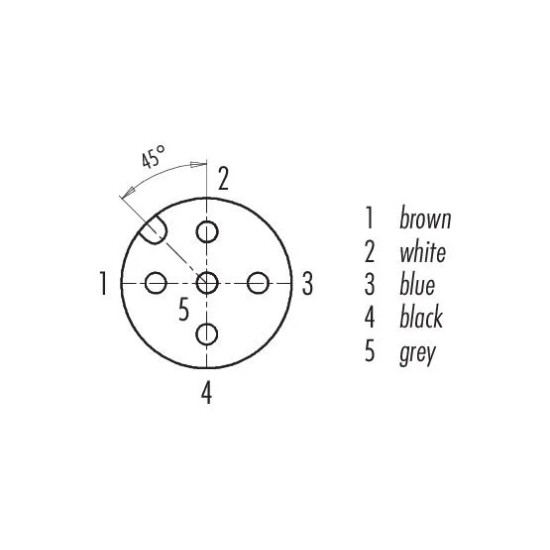

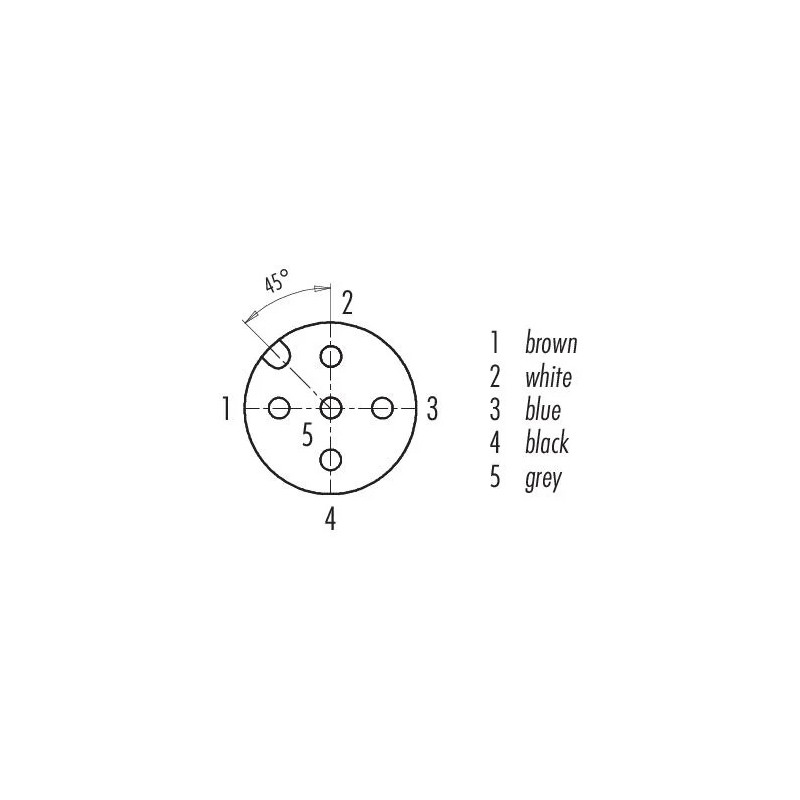

Układ pinów

Widok i funkcje pinów należy zawsze porównać ze schematem podłączanego czujnika lub przetwornika.

Funkcje pinów 2, 4 i 5 nie są identyczne we wszystkich urządzeniach. Przed wykonaniem połączenia należy sprawdzić dokumentację konkretnego czujnika lub przetwornika.

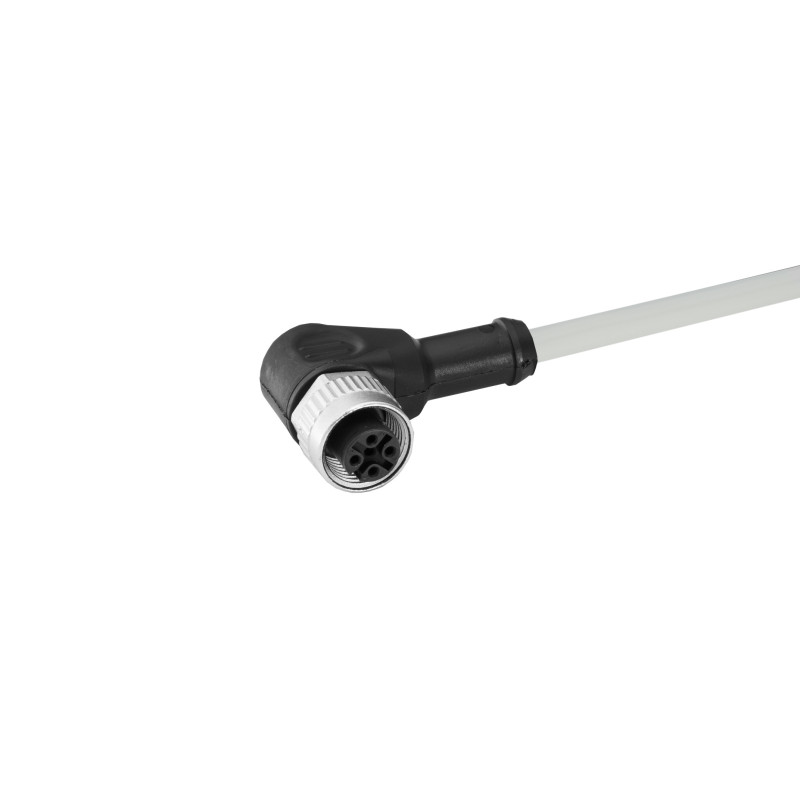

Kątowe wyprowadzenie przewodu

Kątowa konstrukcja umożliwia prowadzenie przewodu blisko obudowy urządzenia i ogranicza przestrzeń potrzebną za złączem. Jest szczególnie przydatna w szafach, na profilach montażowych oraz przy czujnikach umieszczonych w niszach i osłonach maszyn.

Kierunku wyprowadzenia nie można swobodnie zmieniać po dokręceniu złącza. Przed montażem należy sprawdzić ustawienie gniazda urządzenia i zaplanować trasę przewodu bez skręcania jego korpusu.

Robotyka i prowadniki kablowe

Producent deklaruje ponad 2 miliony cykli zginania. Przy pracy ruchomej należy zachować promień gięcia wynoszący co najmniej dziesięciokrotność średnicy przewodu. Dla ułożenia nieruchomego minimalny promień wynosi pięciokrotność jego średnicy.

Przewód może pracować w kontrolowanym ruchu oraz w prowadnikach kablowych, jeśli przestrzegane są dopuszczalne wartości temperatury, prędkości, przyspieszenia, promienia gięcia i długości przesuwu.

W aplikacjach narażonych na intensywne ścieranie, oleje, chłodziwa albo bardzo dużą liczbę cykli należy rozważyć odpowiedni wariant z płaszczem PUR.

Montaż i bezpieczeństwo

Złącze należy łączyć i rozłączać wyłącznie po odłączeniu obciążenia. Pierścień gwintowany należy dokręcić ręcznie momentem około 0,6 Nm.

Stopnie ochrony IP68 i IP69K obowiązują po prawidłowym skręceniu z kompatybilnym złączem urządzenia. Przewodu nie należy zginać bezpośrednio przy korpusie ani obciążać miejsca wyprowadzenia kabla.

Złącza IP67 i IP68 nie są przeznaczone do ciągłego użytkowania pod wodą. Przy stałym montażu na zewnątrz połączenie powinno być dodatkowo zabezpieczone przed korozją i długotrwałym oddziaływaniem warunków atmosferycznych.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację. Przed zastosowaniem należy porównać wszystkie parametry techniczne, pinout, dopuszczenia, stopień ochrony oraz wymagania podłączanego urządzenia.

• Balluff BCC0AT7 / BCC M425-0000-1A-017-VX8534-050,
• SICK YG2A15-050VB5XLEAX, numer 2096216,
• Phoenix Contact SAC-5P-5,0-PVC/M12FR, numer 1415688,
• Pepperl+Fuchs V15-W-5M-PVC,
• Murrelektronik 7000-12361-2150500,
• Turck WKC4.5T-5/TEL, numer 6625029,
• ifm EVT013.

Inne warianty dostępne w Sensor Standard

• Przewód M12 5-pin, żeński, kątowy, 2 m, PVC – binder 77 3434 0000 20005-0200
• Przewód M12 5-pin, żeński, prosty, 5 m, PUR – binder 77 3430 0000 50005-0500
• Przewód M12 4-pin, żeński, kątowy, 5 m, PVC – binder 77 3434 0000 20004-0500
• Przewód M12 4-pin, żeński, kątowy, 5 m, PUR – binder 77 3434 0000 50004-0500

Dlaczego warto wybrać ten przewód?

Model 77 3434 0000 20005-0500 łączy pięciopinowe złącze M12-A z kątowym wyprowadzeniem i przewodem o długości 5 m. Zapewnia dodatkową żyłę w porównaniu z typowymi przewodami czteropinowymi, dzięki czemu może obsługiwać urządzenia wymagające większej liczby sygnałów.

Formowane złącze, złocone styki, szczelność IP68 / IP69K i możliwość pracy w kontrolowanym ruchu sprawiają, że przewód może być wykorzystywany zarówno w instalacjach nieruchomych, jak i odpowiednio zaprojektowanych układach ruchomych.

Najczęściej zadawane pytania

Czy przewód jest ekranowany?

Nie. Jest to przewód nieekranowany.

Czy przewód ma pięć żył?

Tak. Wszystkie pięć styków jest połączonych z osobnymi żyłami o przekroju 0,34 mm².

Czy kabel jest wykonany z PUR?

Nie. Płaszcz i izolacja żył wykonane są z PVC. Materiał PUR zastosowano w obudowie złącza i korpusie styków.

Czy przewód jest bezhalogenowy?

Nie. Producent określa tę wersję PVC jako niebezhalogenową.

Czy przewód nadaje się do prowadników kablowych?

Tak, przy zachowaniu parametrów ruchowych producenta, w tym minimalnego promienia gięcia wynoszącego dziesięć średnic przewodu.

Czy przewód może zastąpić wersję czteropinową?

Tylko jeśli gniazdo urządzenia, układ pinów i wymagania elektryczne są zgodne. Nie należy dobierać przewodu wyłącznie na podstawie średnicy gwintu M12.

Czy symbol 79 3444 15 05 oznacza ten sam produkt?

Jest to wcześniejszy symbol podawany przez binder. Producent zaznacza, że po zmianie systemu oznaczeń mogą występować różnice w specyfikacji. W nowych projektach należy opierać się na aktualnym numerze 77 3434 0000 20005-0500.
