77 3634 0000 50004-0500Przewód czujnikowy M12 LED PNP 4-pin, żeński, kątowy, 5 m, PUR | binder 77 3634 0000 50004-0500

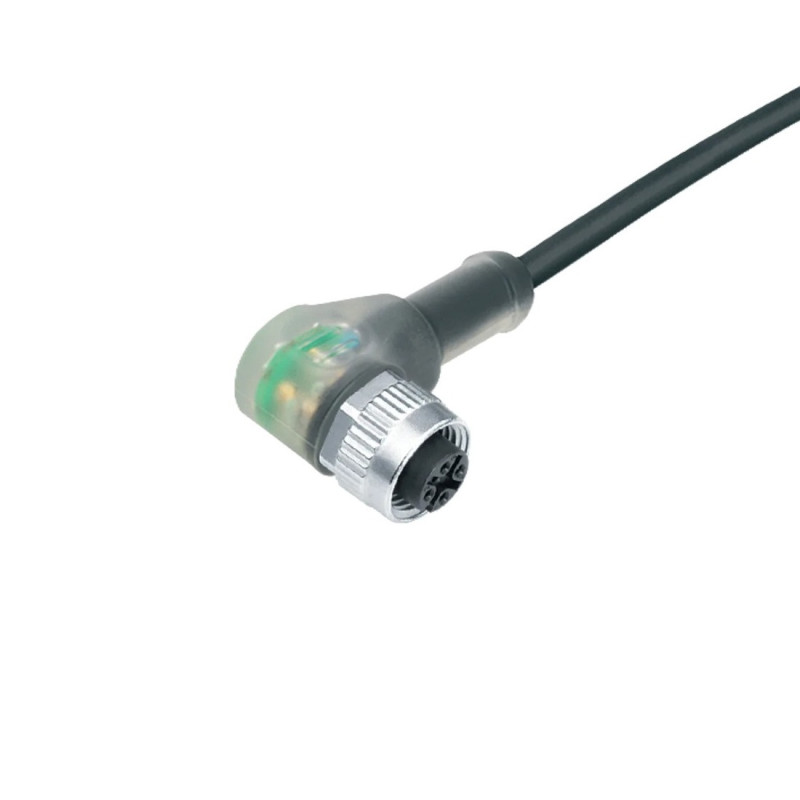

Przewód czujnikowy binder 77 3634 0000 50004-0500 służy do podłączania czujników i urządzeń wykonawczych z wyjściem PNP do instalacji automatyki przemysłowej. Został wyposażony w żeńskie, kątowe złącze M12-A, cztery styki, cztery żyły oraz wolny koniec przewodu.

Zielona dioda sygnalizuje obecność napięcia roboczego, natomiast żółta wskazuje stan funkcji przełączającej. Pozwala to szybko sprawdzić zasilanie i działanie czujnika bez używania dodatkowych przyrządów diagnostycznych.

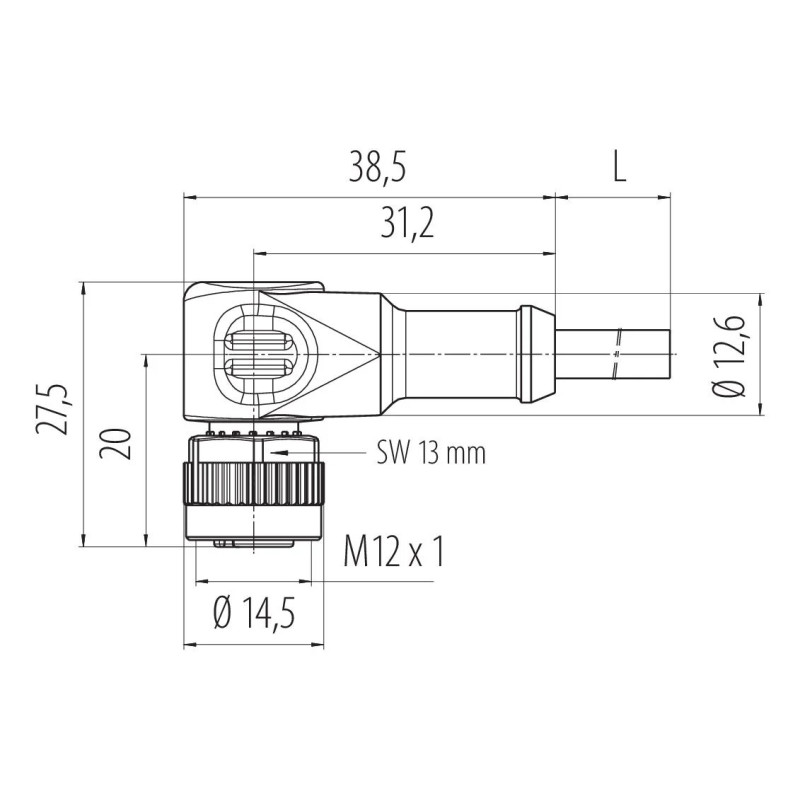

Kątowe wyprowadzenie przewodu ułatwia montaż w miejscach o ograniczonej przestrzeni. Pozwala poprowadzić kabel równolegle do obudowy urządzenia i ograniczyć naprężenie powstające bezpośrednio za złączem.

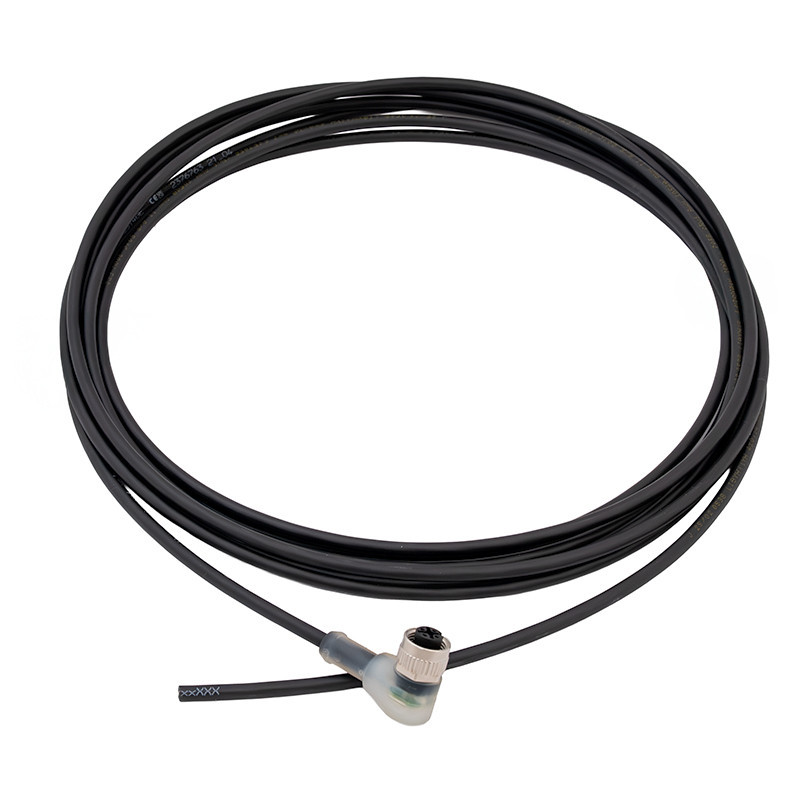

Czarny przewód PUR jest przeznaczony do wymagających zastosowań przemysłowych oraz pracy ruchomej. Może być wykorzystywany w prowadnikach kablowych i instalacjach robotycznych. Producent deklaruje ponad 5 milionów cykli zginania.

Formowana wtryskowo konstrukcja oraz pozłacane styki zapewniają trwałe połączenie. Po prawidłowym skręceniu złącze osiąga stopień ochrony IP68/IP69K.

Poprzedni symbol produktu spotykany w dokumentacji i starszych oznaczeniach binder: 79 3436 37 04.

Zastosowanie

• podłączanie czujników z wyjściem PNP,
• automatyka maszyn i linii produkcyjnych,
• stanowiska montażowe i kontrolne,
• systemy transportowe i magazyny automatyczne,
• prowadniki kablowe,
• robotyka i ruchome elementy maszyn,
• instalacje o ograniczonej przestrzeni montażowej,
• aplikacje wymagające optycznej sygnalizacji pracy,
• środowiska przemysłowe wymagające ochrony IP68/IP69K.

Najważniejsze korzyści

• optyczna kontrola napięcia i stanu sygnału,
• żeńskie złącze M12-A z kątowym wyprowadzeniem,
• przewód PUR przystosowany do pracy ruchomej,
• możliwość stosowania w prowadnikach kablowych,
• ponad 5 milionów deklarowanych cykli zginania,
• pozłacane styki,
• konstrukcja formowana wtryskowo,
• wolny koniec ułatwiający podłączenie do zacisków,
• wysoki stopień ochrony po prawidłowym skręceniu.

Parametry techniczne

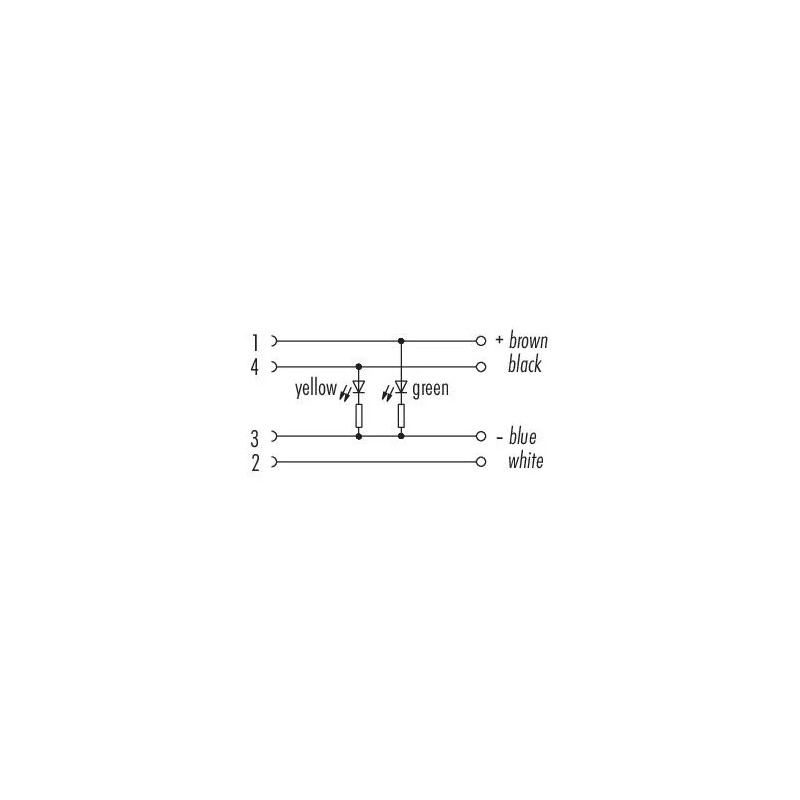

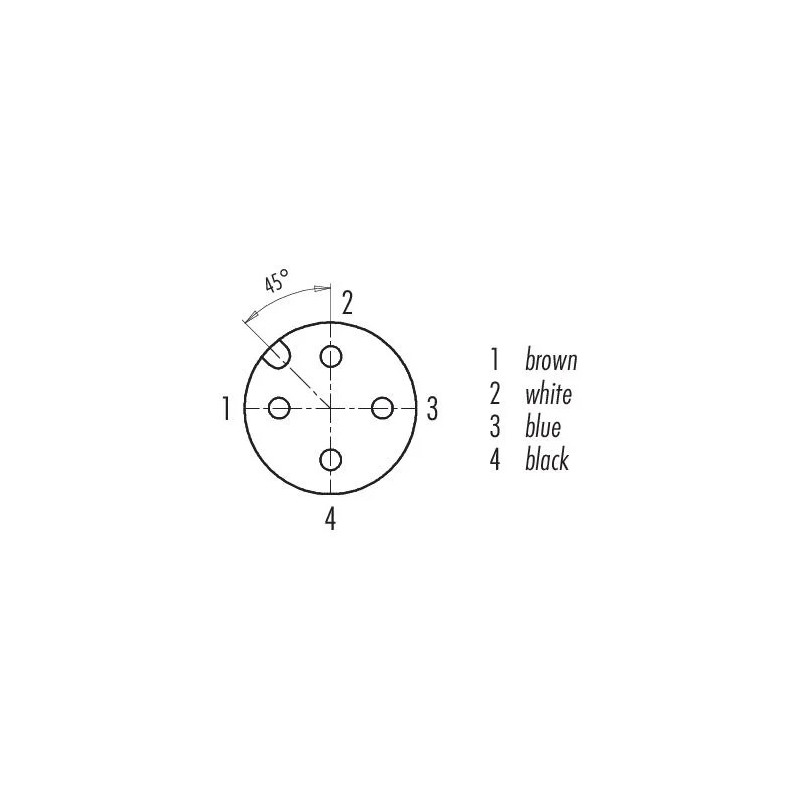

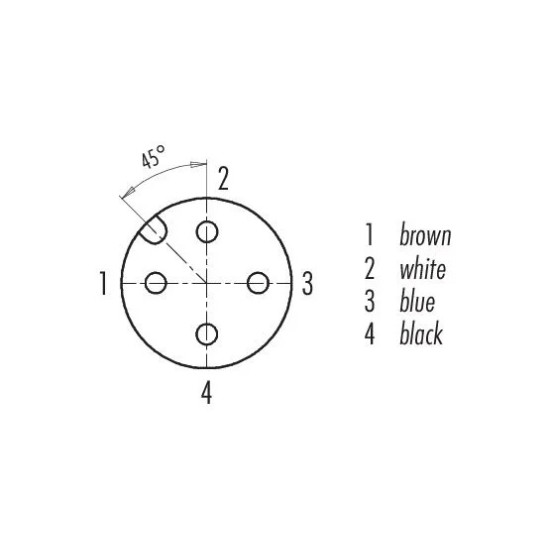

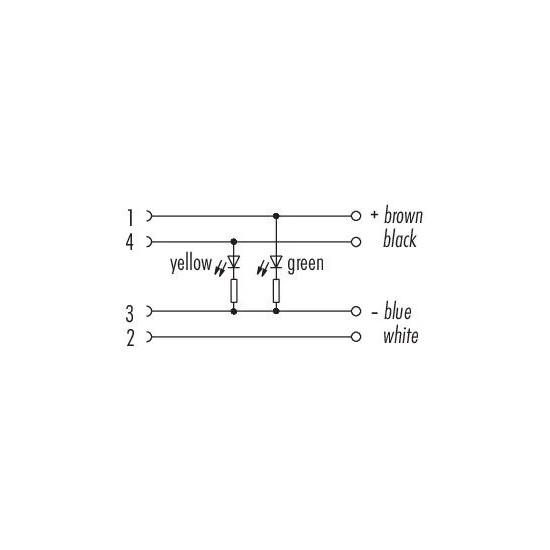

Przyporządkowanie styków i żył

Zielona dioda pełni funkcję wskaźnika napięcia roboczego, natomiast żółta sygnalizuje stan przełączenia.

Warianty produktu

• Wersja prosta, LED PNP, 4-pin, 5 m PUR – binder 77 3630 0000 50004-0500
• Wersja kątowa, LED PNP, 4-pin, 10 m PUR – binder 77 3634 0000 50004-1000
• Wersja kątowa bez LED, 4-pin, 5 m PUR – binder 77 3434 0000 50004-0500

Symbole porównawcze innych producentów

Poniższe przewody mają zbliżoną konfigurację. Przed zastosowaniem należy porównać układ styków, konstrukcję wkładki, liczbę i funkcję diod LED, napięcie pracy, parametry przewodu oraz wymagany stopień ochrony.

• SICK YI2A14-050UB3X-LEAX, numer 2095837,
• Turck WKC4.4T-P7X2-5/TXL, numer 6626178,
• Phoenix Contact SAC-4P-5,0-PUR/M12FR-2L-V2A, numer 1505290,
• Balluff BCC08LA / BCC M425-0000-1A-010-PX4434-050,
• Pepperl+Fuchs V1-W-A2-BK5M-PUR-U,
• ifm EVC008,
• Murrelektronik 7000-12421-6340500.

Najczęściej zadawane pytania

Do czego służy przewód binder 77 3634 0000 50004-0500?

Przewód służy do podłączania czujników i urządzeń wykonawczych z wyjściem PNP do instalacji automatyki przemysłowej. Ma żeńskie, kątowe złącze M12-A oraz wolny koniec przewodu.

Co sygnalizują diody LED?

Zielona dioda sygnalizuje obecność napięcia roboczego, natomiast żółta wskazuje stan funkcji przełączającej.

Czy przewód nadaje się do prowadników kablowych?

Tak. Przewód PUR jest przeznaczony do pracy ruchomej. Producent deklaruje ponad 5 milionów cykli zginania.

Czy przewód można stosować w robotyce?

Tak. Konstrukcja przewodu PUR i jego parametry pracy ruchomej pozwalają wykorzystywać go w robotyce oraz innych instalacjach wykonujących powtarzalne ruchy.

Kiedy warto zastosować kątowe złącze M12?

Kątowe złącze sprawdza się w miejscach o ograniczonej przestrzeni montażowej. Pozwala poprowadzić kabel równolegle do obudowy urządzenia i ograniczyć naprężenia za złączem.

Czy przewód jest ekranowany?

Nie. binder 77 3634 0000 50004-0500 jest przewodem nieekranowanym.

Jaki stopień ochrony zapewnia złącze?

Prawidłowo połączone i dokręcone złącze zapewnia stopień ochrony IP68/IP69K.

Czy symbol 79 3436 37 04 oznacza ten sam produkt?

Symbol 79 3436 37 04 jest poprzednim oznaczeniem podawanym przez binder dla produktu 77 3634 0000 50004-0500. W przypadku produktu ze starszym oznaczeniem należy dodatkowo porównać jego parametry z aktualną kartą techniczną.

Czy przewód współpracuje z czujnikami NPN?

Ta wersja ma sygnalizację przeznaczoną dla wyjść PNP. Do czujnika NPN należy dobrać przewód z odpowiednim układem LED dla sygnału NPN.
