77 3434 0000 20005-0200Przewód czujnikowy M12 5-pin, żeński, kątowy, 2 m, PVC | binder 77 3434 0000 20005-0200

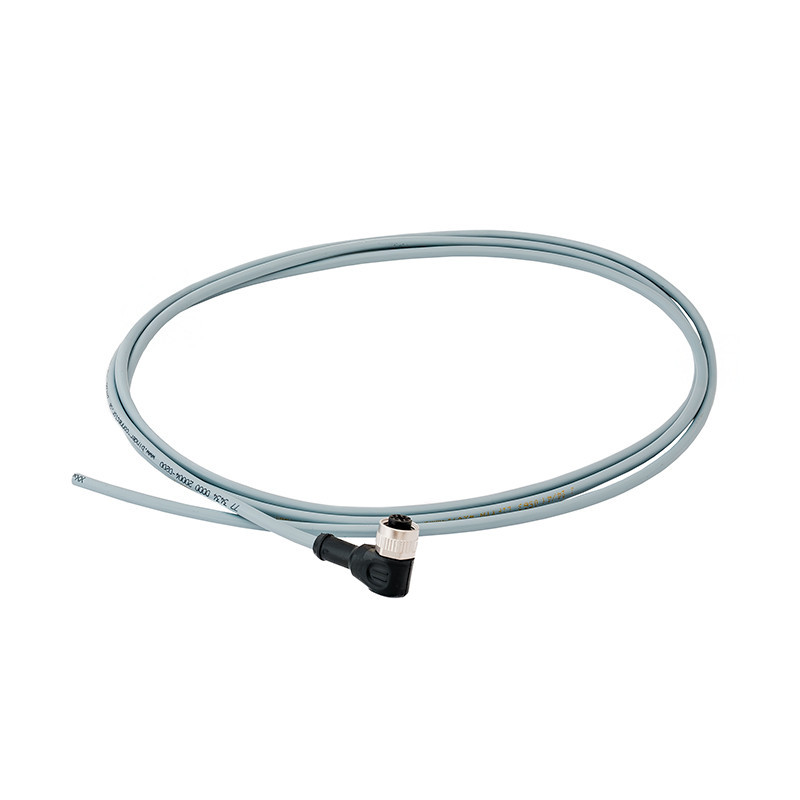

Przewód binder 77 3434 0000 20005-0200 służy do podłączania czujników, przetworników i urządzeń automatyki wyposażonych w męskie złącze M12 z kodowaniem A. Ma żeńskie złącze kątowe, pięć aktywnych styków, pięć żył oraz wolny koniec umożliwiający bezpośrednie podłączenie do szafy sterowniczej, puszki przyłączeniowej lub modułu wejść i wyjść.

Pięciożyłowa konstrukcja pozwala obsługiwać urządzenia wykorzystujące dodatkowy sygnał, wejście sterujące, funkcję uczenia lub drugie wyjście. Sposób wykorzystania poszczególnych pinów zależy jednak od podłączanego urządzenia i zawsze powinien zostać sprawdzony w jego dokumentacji.

Kątowe wyprowadzenie zmniejsza przestrzeń potrzebną za czujnikiem oraz ułatwia prowadzenie kabla blisko obudowy maszyny. Szary przewód PVC o długości 2 m może pracować w instalacjach nieruchomych i w kontrolowanym ruchu, w tym w odpowiednio zaprojektowanych prowadnikach kablowych.

Starszy symbol katalogowy tego wykonania: binder 79 3444 12 05.

Zastosowanie

• Podłączanie czujników i przetworników z pięciopinowym złączem M12-A.
• Czujniki wykorzystujące dodatkowe wyjście, wejście sterujące lub funkcję uczenia.
• Przetworniki ciśnienia, poziomu, położenia i innych wielkości procesowych.
• Automatyka maszyn, linie produkcyjne i stanowiska montażowe.
• Systemy transportowe, przenośniki i podajniki.
• Połączenia z modułami wejść i wyjść oraz szafami sterowniczymi.
• Montaż w miejscach o ograniczonej przestrzeni.
• Prowadniki kablowe i kontrolowany ruch przewodu.
• Stanowiska robotyczne pracujące w granicach parametrów ruchowych przewodu.

Najważniejsze właściwości

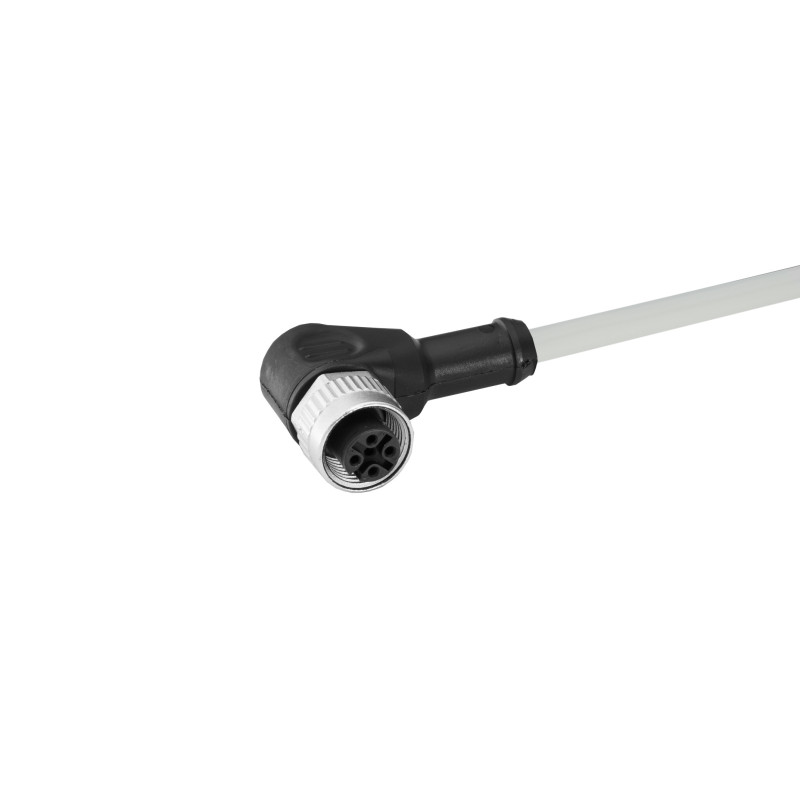

• Żeńskie, kątowe złącze M12 z kodowaniem A.
• Pięć styków połączonych z pięcioma osobnymi żyłami.
• Przekrój każdej żyły 0,34 mm².
• Trwałe złącze formowane wtryskowo na przewodzie.
• Pozłacane styki wykonane z brązu cynowego CuSn.
• Szary płaszcz PVC oraz izolacja żył z PVC.
• Konstrukcja nieekranowana, bez sygnalizacji LED.
• Ponad 2 miliony cykli zginania w warunkach określonych przez producenta.
• Stopień ochrony IP68 / IP69K po prawidłowym skręceniu.
• Dopuszczenie UL 2238.

Dane techniczne

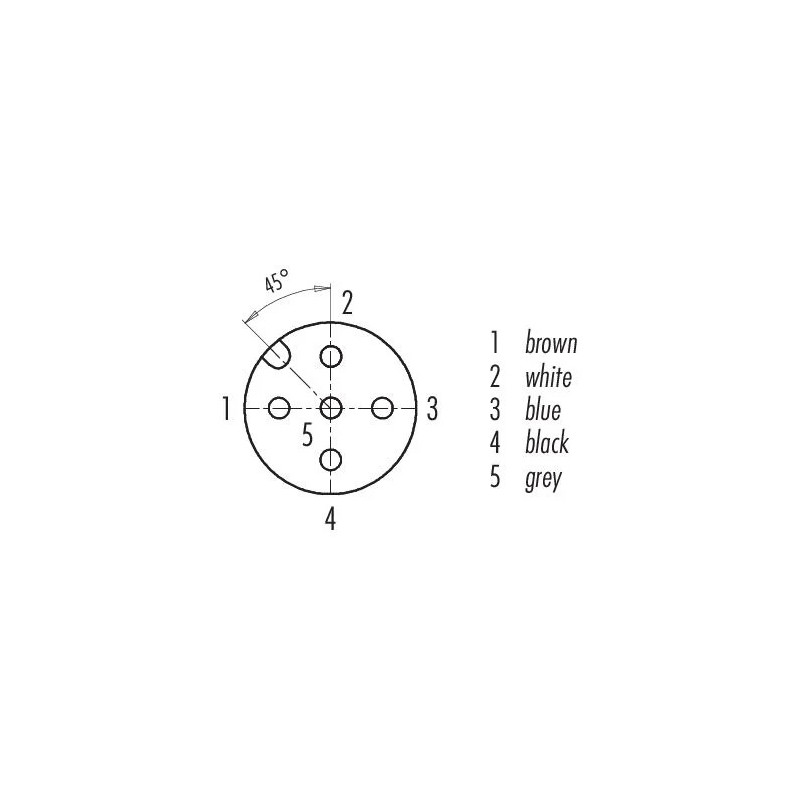

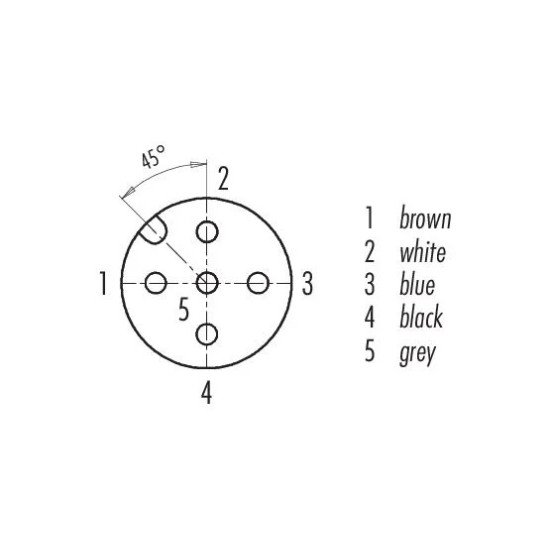

Układ styków

Funkcje styków zależą od schematu podłączanego urządzenia. Pinów 2, 4 i 5 nie należy przypisywać do określonych funkcji wyłącznie na podstawie koloru przewodu.

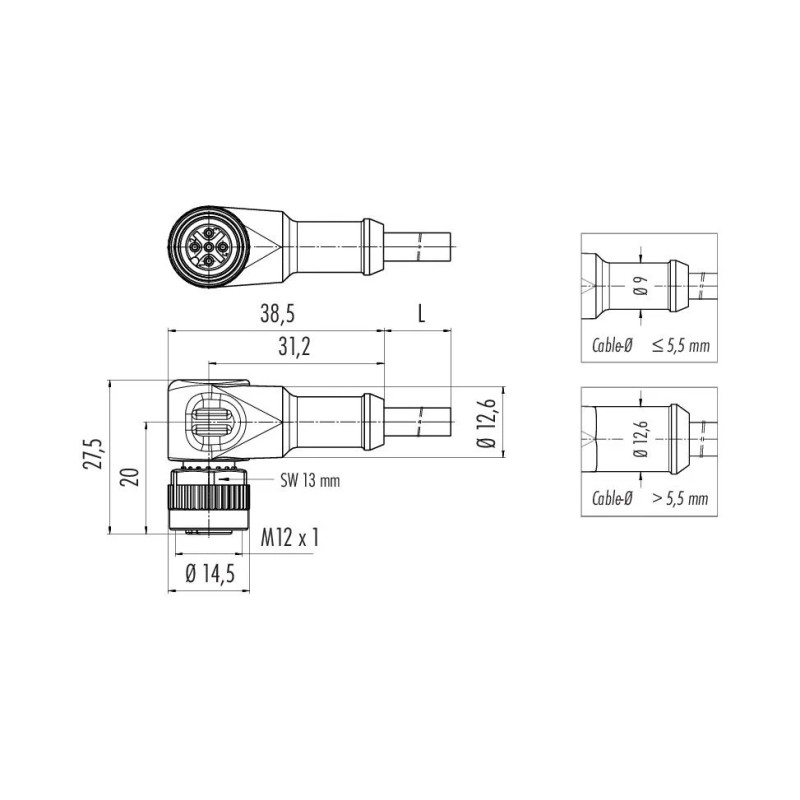

Kątowe wyprowadzenie przewodu

Kątowa konstrukcja umożliwia prowadzenie kabla blisko obudowy urządzenia i ogranicza przestrzeń potrzebną za złączem. Jest przydatna przy czujnikach zamontowanych w niszach, osłonach maszyn oraz na profilach konstrukcyjnych.

Przed montażem należy sprawdzić ustawienie gniazda w urządzeniu. Kierunku wyprowadzenia kabla nie można dowolnie zmieniać przez obracanie korpusu złącza po jego dokręceniu.

Praca ruchoma i prowadniki kablowe

Producent deklaruje trwałość przekraczającą 2 miliony cykli zginania. Przy pracy ruchomej należy zachować promień gięcia wynoszący co najmniej dziesięciokrotność średnicy przewodu. Przy ułożeniu nieruchomym minimalny promień wynosi pięciokrotność średnicy.

Przewód może być wykorzystywany w prowadnikach kablowych i instalacjach wykonujących kontrolowane ruchy. Należy przy tym przestrzegać dopuszczalnej temperatury, prędkości przemieszczania, przyspieszenia, długości przesuwu i promienia gięcia.

W aplikacjach narażonych na bardzo intensywne ścieranie, chłodziwa, oleje lub wyjątkowo dużą liczbę cykli warto rozważyć odpowiedni wariant z płaszczem PUR.

Inne warianty dostępne w Sensor Standard

• Przewód M12 5-pin, żeński, kątowy, 5 m, PVC – binder 77 3434 0000 20005-0500
• Przewód M12 5-pin, żeński, prosty, 5 m, PUR – binder 77 3430 0000 50005-0500
• Przewód M12 4-pin, żeński, kątowy, 2 m, PVC – binder 77 3434 0000 20004-0200
• Przewód M12 4-pin, żeński, kątowy, 5 m, PVC – binder 77 3434 0000 20004-0500

Symbole porównawcze innych producentów

Poniższe przewody mają zbliżoną konfigurację: żeńskie, kątowe złącze M12-A, pięć styków i pięć żył, przewód PVC o długości 2 m oraz wolny koniec. Poszczególne wykonania różnią się między innymi kolorem płaszcza, zakresem temperatur i stopniem ochrony, dlatego przed zastosowaniem należy porównać pełną dokumentację oraz pinout.

• SICK YG2A15-020VB5XLEAX, numer 2096215
• Turck WKC4.5T-2/TEL, numer 6625028
• Phoenix Contact SAC-5P-2,0-PVC/M12FR P, numer 1424951
• Pepperl+Fuchs V15-W-2M-PVC, numer 109481
• Murrelektronik 7000-12361-6150200

Montaż i bezpieczeństwo

Złącze należy łączyć i rozłączać po odłączeniu obciążenia. Pierścień gwintowany powinien zostać dokręcony momentem około 0,6 Nm.

Stopień ochrony IP68 / IP69K obowiązuje wyłącznie po prawidłowym połączeniu i dokręceniu z kompatybilnym złączem urządzenia. Przewodu nie należy zginać bezpośrednio przy korpusie ani obciążać miejsca jego wyprowadzenia.

Złącza o stopniu ochrony IP67 i IP68 nie są przeznaczone do ciągłego użytkowania pod wodą. Przy montażu zewnętrznym połączenie należy dodatkowo zabezpieczyć przed korozją oraz długotrwałym oddziaływaniem warunków atmosferycznych.

FAQ

Czy przewód ma pięć aktywnych żył?

Tak. Wszystkie pięć styków jest połączonych z osobnymi żyłami o przekroju 0,34 mm².

Czy przewód ma diody LED?

Nie. Jest to pasywny przewód przyłączeniowy bez sygnalizacji LED.

Czy przewód jest ekranowany?

Nie. Model 77 3434 0000 20005-0200 jest przewodem nieekranowanym.

Czy przewód jest wykonany z PUR?

Płaszcz przewodu i izolacja żył są wykonane z PVC. PUR zastosowano w obudowie formowanego złącza.

Czy przewód jest bezhalogenowy?

Nie. Producent określa ten wariant PVC jako niebezhalogenowy.

Czy przewód nadaje się do prowadników kablowych?

Tak, jeżeli zostaną zachowane parametry ruchowe producenta, w tym minimalny promień gięcia, temperatura, przyspieszenie i długość przesuwu.

Czy można zastosować go w robotyce?

Może pracować w kontrolowanym ruchu na stanowiskach robotycznych. Przy intensywnym ścieraniu, skręcaniu lub bardzo dużej liczbie cykli należy sprawdzić, czy korzystniejszy nie będzie wariant PUR przeznaczony do danej aplikacji.

Czy przewód może zastąpić wersję czteropinową?

Nie automatycznie. Należy sprawdzić geometrię wkładki, pinout oraz wymagania elektryczne podłączanego urządzenia.

Czy symbol 79 3444 12 05 oznacza ten sam przewód?

Jest to wcześniejszy numer katalogowy wskazany przez binder dla tego wykonania. Producent zaznacza, że pomiędzy starszym i aktualnym oznaczeniem mogą występować różnice, dlatego w nowych projektach należy posługiwać się aktualnym numerem 77 3434 0000 20005-0200.
