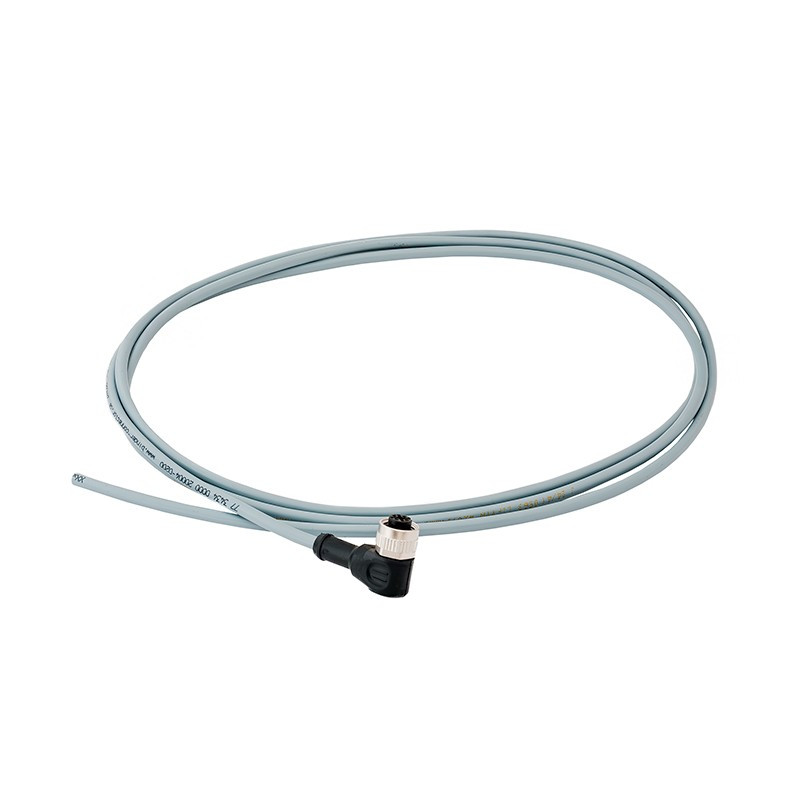

77 3434 0000 20004-0200Przewód czujnikowy M12 4-pin, żeński, kątowy, 2 m, PVC | binder 77 3434 0000 20004-0200

Przewód binder 77 3434 0000 20004-0200 służy do podłączania czujników, elementów wykonawczych i innych urządzeń automatyki wyposażonych w męskie złącze M12 z kodowaniem A. Ma czteropinowe, żeńskie złącze kątowe oraz wolny koniec przewodu, który można doprowadzić bezpośrednio do szafy sterowniczej, puszki przyłączeniowej albo modułu wejść i wyjść.

Kątowe wyprowadzenie ogranicza przestrzeń potrzebną za czujnikiem i ułatwia prowadzenie kabla blisko obudowy urządzenia. Szary przewód PVC o długości 2 m jest rozwiązaniem przeznaczonym przede wszystkim do standardowych instalacji przemysłowych.

Zastosowanie

• podłączanie czujników indukcyjnych, optycznych, pojemnościowych i ultradźwiękowych,
• połączenia sygnałowe w maszynach i liniach produkcyjnych,
• instalacje na przenośnikach, podajnikach i stanowiskach montażowych,
• doprowadzenie sygnałów do rozdzielnic i modułów wejść/wyjść,
• montaż czujników w miejscach o ograniczonej przestrzeni,
• robotyka i układy automatyzacji wymagające kontrolowanego ruchu przewodu,
• prowadniki kablowe pracujące w zakresie parametrów określonych przez producenta.

Najważniejsze właściwości

• żeńskie złącze M12 w wykonaniu kątowym,
• cztery styki i kodowanie A,
• trwałe wykonanie formowane wtryskowo,
• cztery żyły o przekroju 0,34 mm²,
• złocone styki zapewniające stabilne połączenie elektryczne,
• napięcie znamionowe 250 V i prąd znamionowy 4 A,
• wysoki stopień ochrony IP68 / IP69K po prawidłowym połączeniu,
• przewód przystosowany do ponad 2 milionów cykli zginania,
• dopuszczenie UL 2238.

Dane techniczne

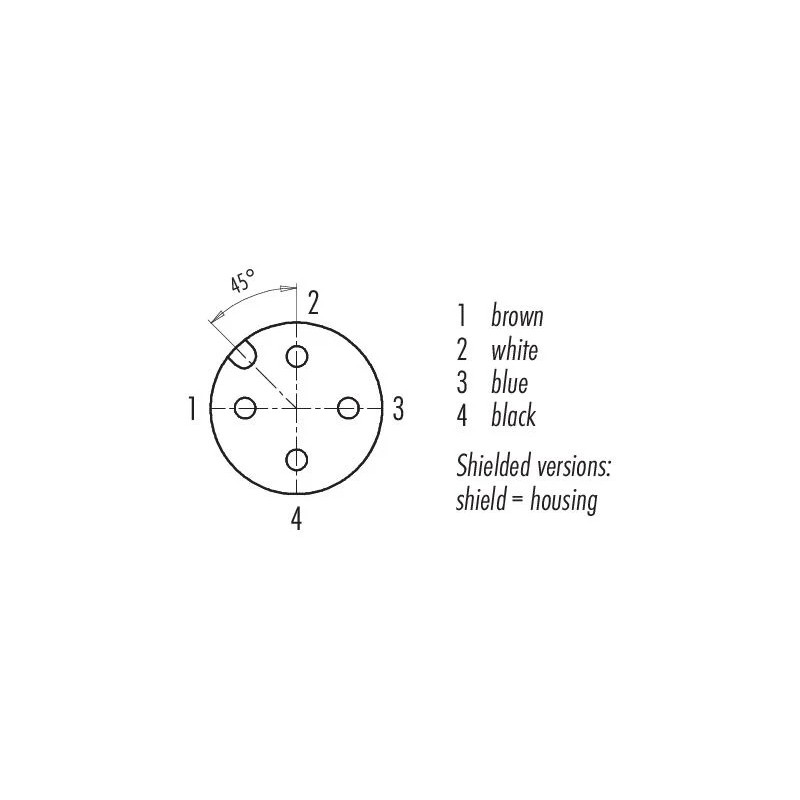

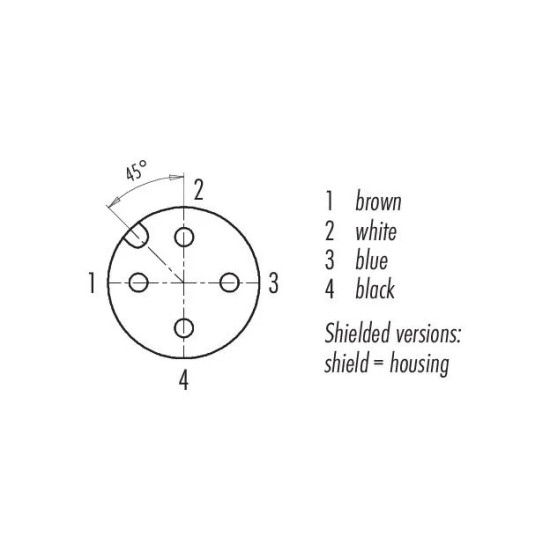

Układ pinów

Widok i numerację pinów należy zawsze porównać z dokumentacją podłączanego urządzenia.

Funkcja poszczególnych żył zależy od podłączanego czujnika lub urządzenia. Kolorów nie należy traktować jako wystarczającej podstawy do wykonania połączenia bez sprawdzenia schematu.

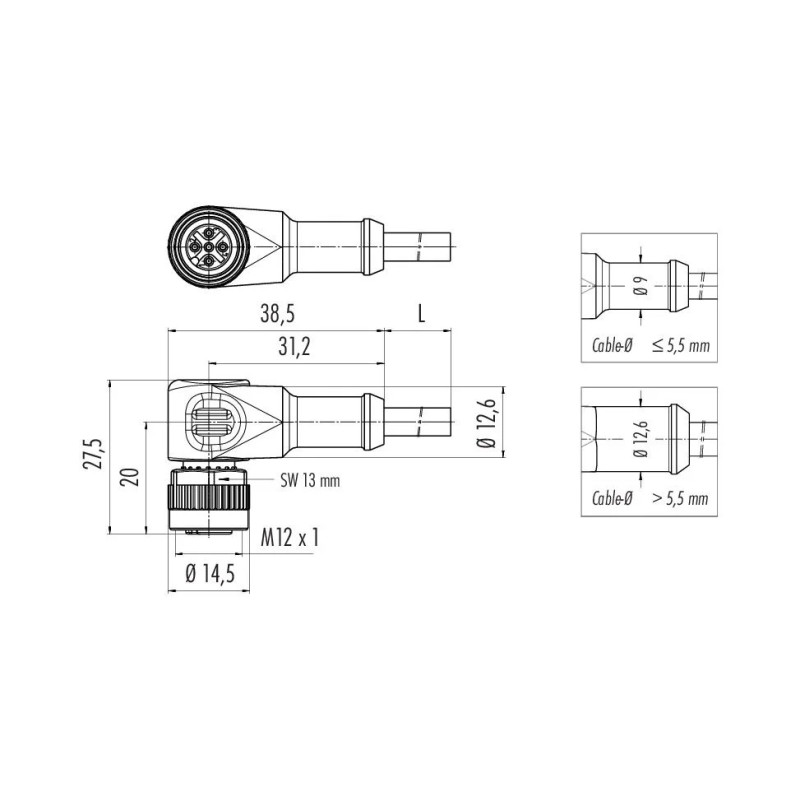

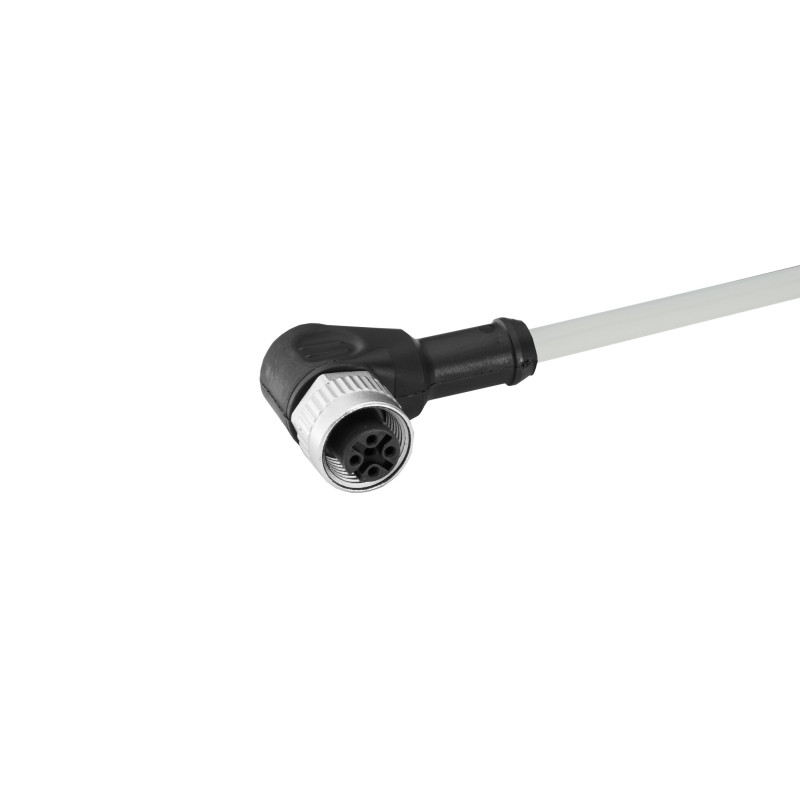

Kątowe wyprowadzenie przewodu

Konstrukcja kątowa pozwala poprowadzić przewód równolegle do obudowy urządzenia. Ogranicza to przestrzeń montażową i zmniejsza ryzyko przypadkowego zahaczenia kabla. Kierunku wyprowadzenia nie można swobodnie obracać po dokręceniu, dlatego jego ustawienie trzeba sprawdzić przed montażem czujnika.

Robotyka i prowadniki kablowe

Producent deklaruje trwałość przekraczającą 2 miliony cykli zginania. Minimalny promień gięcia podczas ruchu wynosi dziesięciokrotność średnicy przewodu. W przypadku instalacji nieruchomej należy zachować promień co najmniej pięciokrotnie większy od jego średnicy.

Przewód może być stosowany w kontrolowanym ruchu oraz w prowadnikach kablowych, jeśli nie zostaną przekroczone dopuszczalne wartości temperatury, prędkości, przyspieszenia, promienia gięcia i długości przesuwu. Do pracy w obecności olejów, chłodziw, intensywnego ścierania lub bardzo dużej liczby cykli należy rozważyć odpowiednią wersję PUR.

Montaż i bezpieczeństwo

Złącze należy łączyć i rozłączać wyłącznie po odłączeniu obciążenia. Nakrętkę należy dokręcić ręcznie momentem około 0,6 Nm. Deklarowany stopień ochrony obowiązuje dopiero po prawidłowym skręceniu z kompatybilnym złączem urządzenia.

Nie należy przekraczać minimalnego promienia gięcia ani obciążać mechanicznie miejsca, w którym przewód wychodzi z korpusu złącza. W instalacjach z napięciem niebezpiecznym prace powinny wykonywać osoby posiadające odpowiednie kwalifikacje elektryczne.

Możliwe zamienniki

Poniższe przewody mają zbliżoną funkcję i konfigurację. Przed zastosowaniem należy porównać wszystkie parametry techniczne, liczbę i położenie styków, pinout, dopuszczenia, stopień ochrony oraz wymagania podłączanego urządzenia.

• Balluff BCC036N / BCC M425-0000-1A-003-VX8434-020,
• SICK YG2A14-020VB3XLEAX, numer 2095895,
• Phoenix Contact SAC-4P-2,0-PVC/M12FR B-L, numer 1431762,
• Pepperl+Fuchs V1-W-BK2M-PVC-U,
• Murrelektronik 7000-12341-2140200,
• Turck WKC4.4T-2/TEL, numer 6625025,
• ifm EVS026.

Inne warianty dostępne w Sensor Standard

• Przewód M12 4-pin, żeński, kątowy, 5 m, PVC – binder 77 3434 0000 20004-0500
• Przewód M12 4-pin, żeński, kątowy, 10 m, PVC – binder 77 3434 0000 20004-1000
• Przewód M12 4-pin, żeński, kątowy, 5 m, PUR – binder 77 3434 0000 50004-0500
• Przewód M12 4-pin, żeński, prosty, 5 m, PVC – binder 77 3430 0000 20004-0500

Dlaczego warto wybrać ten przewód?

Przewód łączy standardowe złącze M12-A z kompaktowym, kątowym wyprowadzeniem i krótkim odcinkiem kabla o długości 2 m. Jest odpowiedni do instalacji, w których nadmiar przewodu utrudnia montaż lub zajmuje miejsce w korytach kablowych. Formowane złącze, złocone styki i stopień ochrony IP68 / IP69K zapewniają trwałe połączenie w typowych zastosowaniach automatyki przemysłowej.

Najczęściej zadawane pytania

Czy przewód jest ekranowany?

Nie. Jest to przewód nieekranowany.

Czy kabel jest wykonany z PUR?

Nie. Płaszcz i izolacja żył są wykonane z PVC. Z materiału PUR wykonano obudowę złącza i korpus styków.

Czy przewód jest bezhalogenowy?

Nie. Producent wyraźnie określa tę wersję PVC jako niebezhalogenową.

Czy przewód nadaje się do prowadników kablowych?

Tak, w granicach parametrów ruchowych podanych przez producenta. Należy zachować minimalny promień gięcia wynoszący 10 średnic przewodu oraz właściwe odciążenie mechaniczne.

Czy przewód może pracować na zewnątrz?

Stopień ochrony IP68 / IP69K dotyczy prawidłowo skręconego połączenia. Przy stałym montażu na zewnątrz złącze powinno być dodatkowo zabezpieczone przed korozją i długotrwałym oddziaływaniem warunków atmosferycznych.

Czy symbol 79 3434 13 04 oznacza ten sam produkt?

To poprzedni symbol podawany przez binder. Producent zaznacza jednak, że po zmianie systemu oznaczeń mogą występować różnice w specyfikacji, dlatego w nowych projektach należy opierać się na aktualnym symbolu 77 3434 0000 20004-0200.
