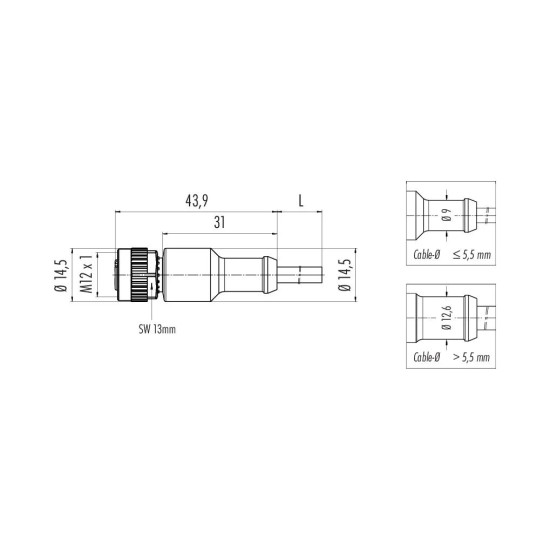

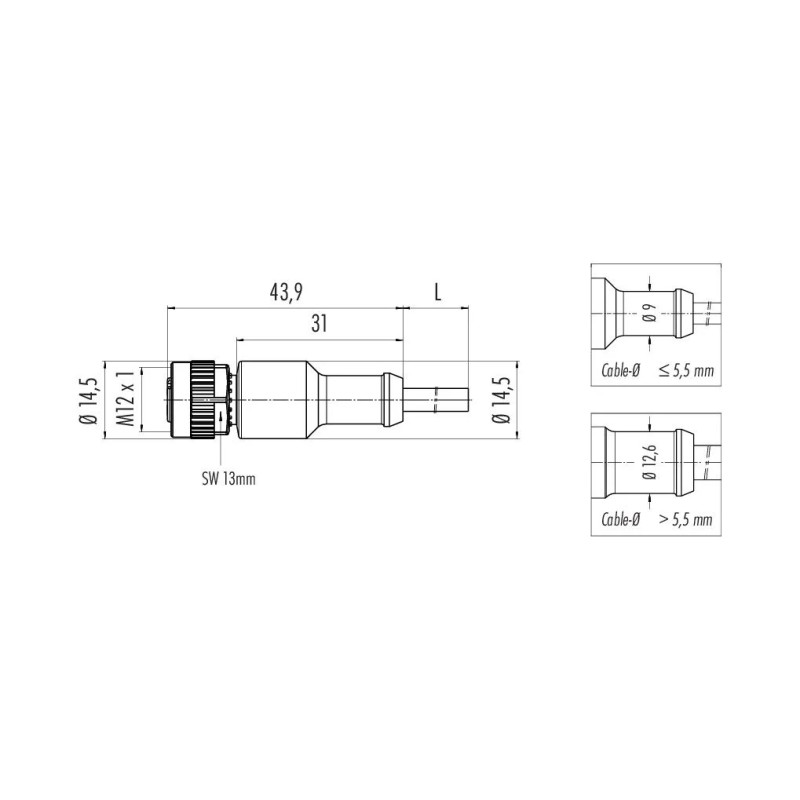

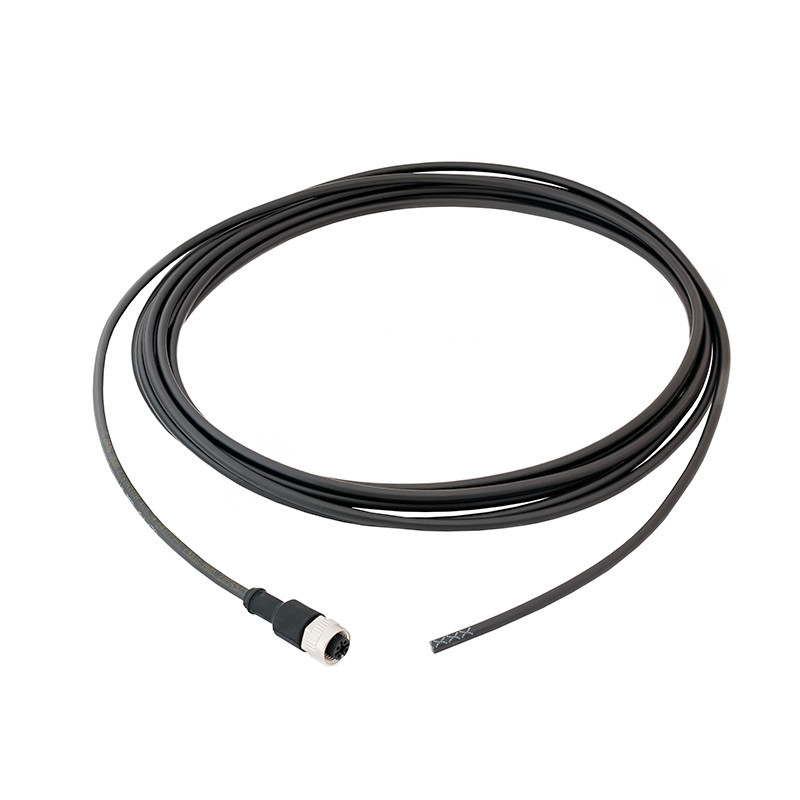

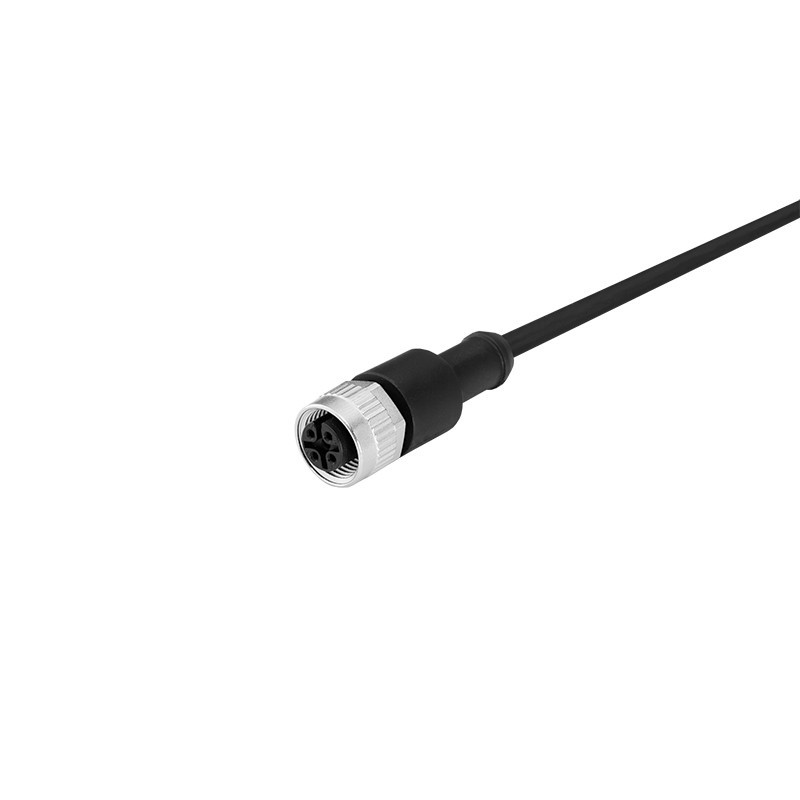

Przewód czujnikowy binder 79 3430 24 04 jest zakończony prostym, żeńskim złączem M12 z czterema stykami w kodowaniu A. Drugi koniec przewodu pozostaje wolny, co umożliwia podłączenie żył bezpośrednio do zacisków sterownika, modułu wejść i wyjść, rozdzielnicy lub innego elementu instalacji.

Fabrycznie zalana konstrukcja złącza zapewnia trwałe połączenie przewodu ze złączem oraz stopień ochrony IP69K po prawidłowym skręceniu z kompatybilnym gniazdem. Czarny przewód o długości 10 m ma zewnętrzną powłokę PUR, cztery żyły o przekroju 0,34 mm² i nie jest ekranowany.

Złącze jest przeznaczone do przesyłania zasilania i sygnałów pomiędzy czujnikami, przetwornikami oraz elementami systemów sterowania. Prosta budowa ułatwia prowadzenie przewodu w osi przyłącza i sprawdza się tam, gdzie przed złączem dostępna jest odpowiednia przestrzeń montażowa.

Zastosowanie

• podłączanie czujników indukcyjnych, optycznych i pojemnościowych,
• przyłączanie przetworników ciśnienia i innych urządzeń z gniazdem M12-A,
• maszyny produkcyjne i stanowiska montażowe,
• moduły wejść i wyjść oraz rozproszone systemy sterowania,
• instalacje transportowe i magazyny automatyczne,
• połączenia sygnałowe w automatyce przemysłowej,
• wybrane aplikacje wymagające przemieszczania przewodu.

Najważniejsze właściwości

• żeńskie złącze M12, proste,
• cztery styki i kodowanie A,
• fabrycznie zalana konstrukcja,
• wolny koniec przewodu,
• długość 10 m,
• cztery żyły 0,34 mm²,
• zewnętrzna powłoka PUR,
• brak ekranowania,
• napięcie znamionowe 250 V,
• prąd znamionowy 4 A,
• stopień ochrony IP69K,
• ponad 100 cykli łączeniowych.

Parametry techniczne

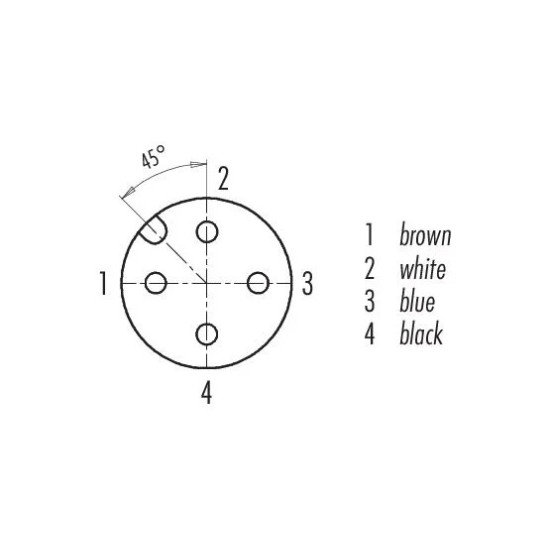

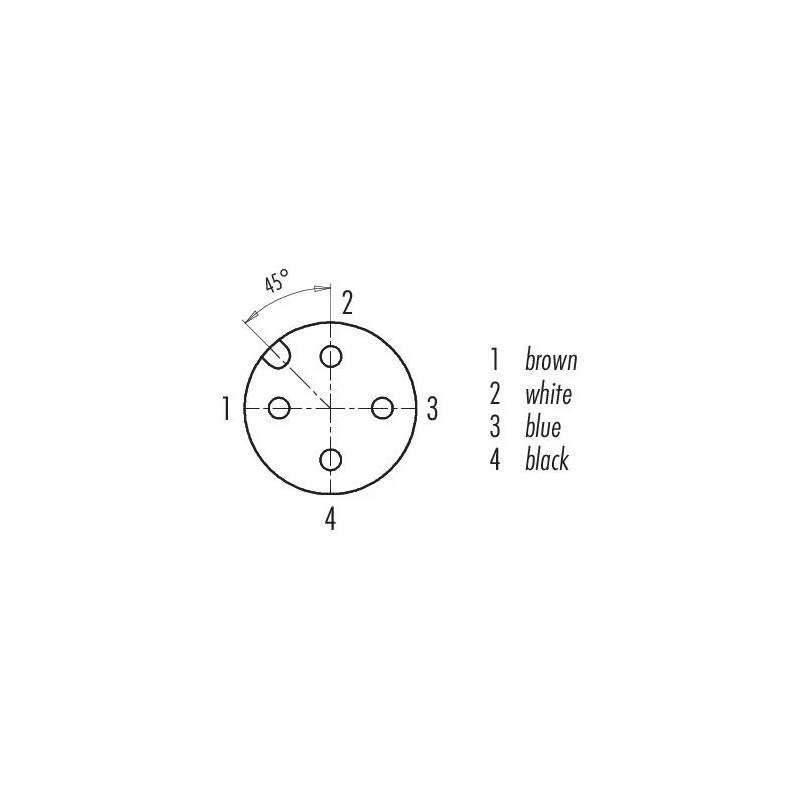

Układ pinów i kolory żył

Funkcja poszczególnych pinów zależy od podłączanego urządzenia. Przed uruchomieniem należy porównać układ połączeń przewodu ze schematem czujnika, przetwornika lub modułu wejść i wyjść.

Zastosowanie w robotyce i instalacjach ruchomych

Karta produktu określa parametry pracy przewodu w ruchu: temperaturę od −5°C do +80°C oraz minimalny promień gięcia równy dwóm średnicom przewodu. Pozwala to uwzględnić go w wybranych instalacjach z przemieszczaniem kabla.

W aplikacjach o dużej częstotliwości ruchu, takich jak roboty przemysłowe i prowadniki kablowe pracujące w sposób ciągły, należy dodatkowo dopasować promień gięcia, długość przesuwu i oczekiwaną liczbę cykli do rzeczywistych warunków pracy.

Montaż i bezpieczeństwo

Złącze należy skręcić z kompatybilnym przyłączem M12-A, przestrzegając zalecanego sposobu montażu. Stopień ochrony IP69K obowiązuje dla prawidłowo połączonego i skręconego złącza.

Nie należy łączyć ani rozłączać przewodu pod obciążeniem. Przewód powinien być ułożony bez naprężeń mechanicznych, ostrych załamań oraz obciążeń działających bezpośrednio na korpus złącza.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację M12, kodowanie A, żeńskie proste złącze, cztery żyły, powłokę PUR oraz długość 10 m. Przed zamianą należy porównać układ styków, parametry elektryczne, wymiary i wymagania konkretnej aplikacji.

• Balluff BCC032J / BCC M415-0000-1A-003-PX0434-100,
• SICK YF2A14-100UB3XLEAX, numer 2095609,
• Phoenix Contact SAC-4P-10,0-PUR/M12FS, numer 1683002,
• Pepperl+Fuchs V1-G-BK10M-PUR-U,
• Murrelektronik 7000-12221-6341000,
• Turck RKC4.4T-10/TXL, numer 6625505,
• ifm EVC003.

Dostępne warianty

• M12 4-pin, żeński, prosty, 10 m, PUR – binder 77 3430 0000 50004-1000
• M12 4-pin, żeński, prosty, 5 m, PUR – binder 77 3430 0000 50004-0500
• M12 4-pin, żeński, kątowy, 10 m, PUR – binder 77 3434 0000 50004-1000
• M12 4-pin, żeński, kątowy, 5 m, PUR – binder 77 3434 0000 50004-0500
• M12 4-pin, żeński, prosty, 10 m, PVC – binder 77 3430 0000 20004-1000

Dlaczego warto wybrać ten przewód?

Przewód binder 79 3430 24 04 łączy standardowe złącze M12-A z wytrzymałą powłoką PUR i długością odpowiednią do rozbudowanych instalacji. Fabrycznie zalane złącze, stopień ochrony IP69K oraz cztery żyły o przekroju 0,34 mm² umożliwiają wykorzystanie przewodu w wielu przemysłowych układach czujnikowych i sterujących.

FAQ

Czy przewód ma złącze męskie czy żeńskie?

Przewód jest zakończony prostym, żeńskim złączem M12.

Ile styków i żył ma przewód?

Złącze ma cztery styki, a przewód cztery żyły o przekroju 0,34 mm².

Czy przewód jest ekranowany?

Nie. Jest to przewód nieekranowany.

Czy przewód ma powłokę PUR?

Tak. Zewnętrzna powłoka przewodu została wykonana z PUR. Izolacja poszczególnych żył jest wykonana z PVC.

Czy przewód można stosować w instalacjach ruchomych?

Karta produktu podaje parametry dla przewodu pracującego w ruchu. W aplikacjach o dużej dynamice należy dodatkowo sprawdzić wymagany promień gięcia i przewidywaną liczbę cykli.

Czy przewód jest bezhalogenowy?

Nie. Karta produktu określa ten przewód jako niebezhalogenowy.
