77 3430 0000 50004-1000Przewód czujnikowy M12 4-pin, żeński, prosty, 10 m, PUR | binder 77 3430 0000 50004-1000

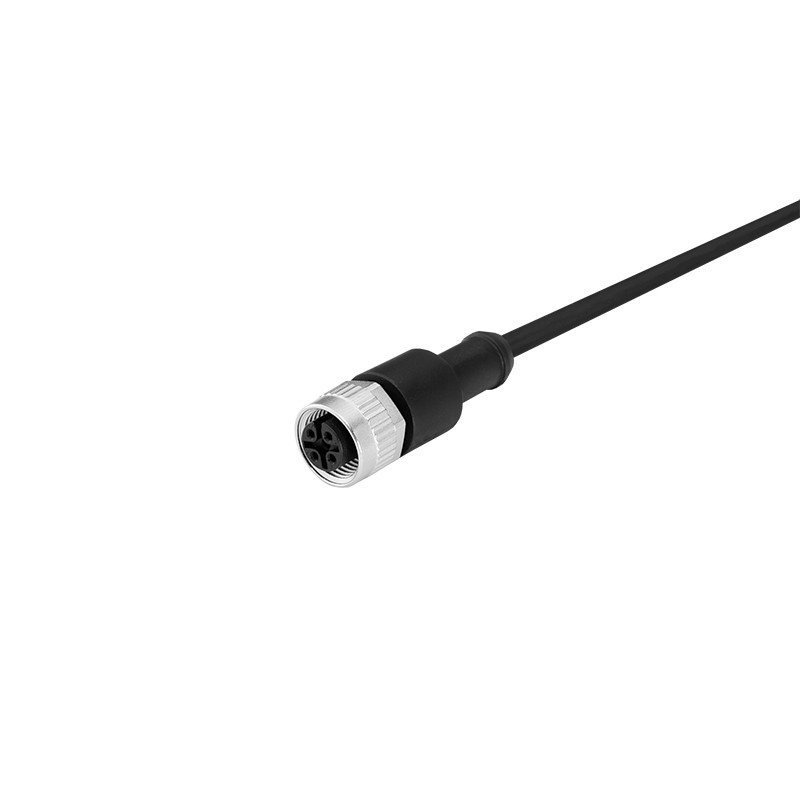

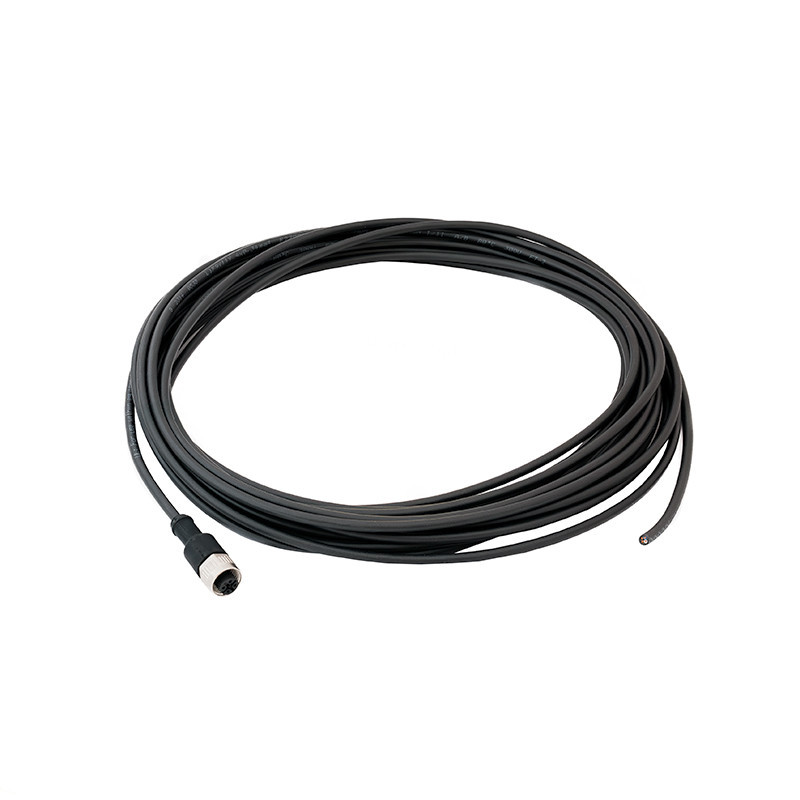

Żeński przewód czujnikowy M12 z prostym, 4-pinowym złączem kodowanym A i przewodem PUR o długości 10 m. Model binder 77 3430 0000 50004-1000 jest przeznaczony do łączenia czujników, urządzeń wykonawczych i innych elementów automatyki przemysłowej z modułami wejść/wyjść, rozdzielaczami lub szafami sterowniczymi.

Formowane wtryskowo złącze, pozłacane styki oraz stopień ochrony IP68/IP69K zapewniają niezawodne połączenie w wymagających warunkach przemysłowych. Czarny, bezhalogenowy przewód PUR może być stosowany zarówno w instalacjach nieruchomych, jak i w prawidłowo zaprojektowanych aplikacjach ruchomych oraz prowadnikach kablowych.

Zastosowanie

• Podłączanie czujników indukcyjnych, pojemnościowych i fotoelektrycznych
• Połączenia czujników z modułami I/O i rozdzielaczami M12
• Linie produkcyjne, maszyny montażowe i systemy transportowe
• Robotyka przemysłowa i automatyczne stanowiska robocze
• Instalacje prowadzone w prowadnikach kablowych
• Maszyny narażone na drgania, wilgoć i okresowe czyszczenie
• Instalacje wymagające dziesięciometrowego przewodu bez dodatkowych połączeń

Najważniejsze właściwości

• Żeńskie złącze M12 o prostej konstrukcji
• Cztery styki i standardowe kodowanie A
• Formowana wtryskowo obudowa złącza
• Czarny przewód PUR o długości 10 m
• Cztery żyły o przekroju 0,34 mm²
• Konstrukcja bezhalogenowa i nieekranowana
• Pozłacane styki wykonane z CuSn
• Stopień ochrony IP68/IP69K po prawidłowym połączeniu
• Przystosowanie przewodu do kontrolowanego ruchu i prowadników kablowych
• Zgodność konstrukcji z DIN EN 61076-2-101

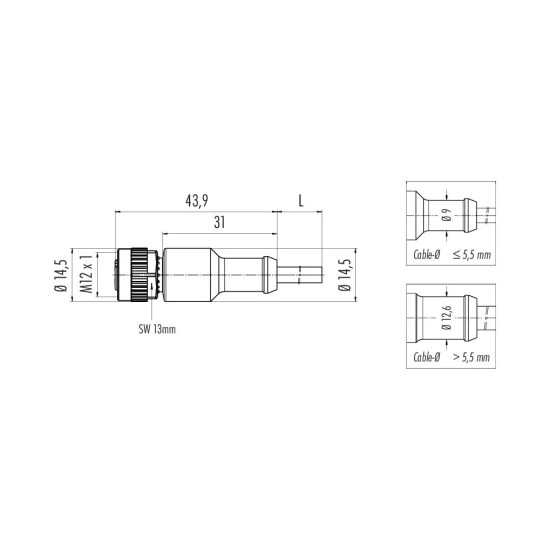

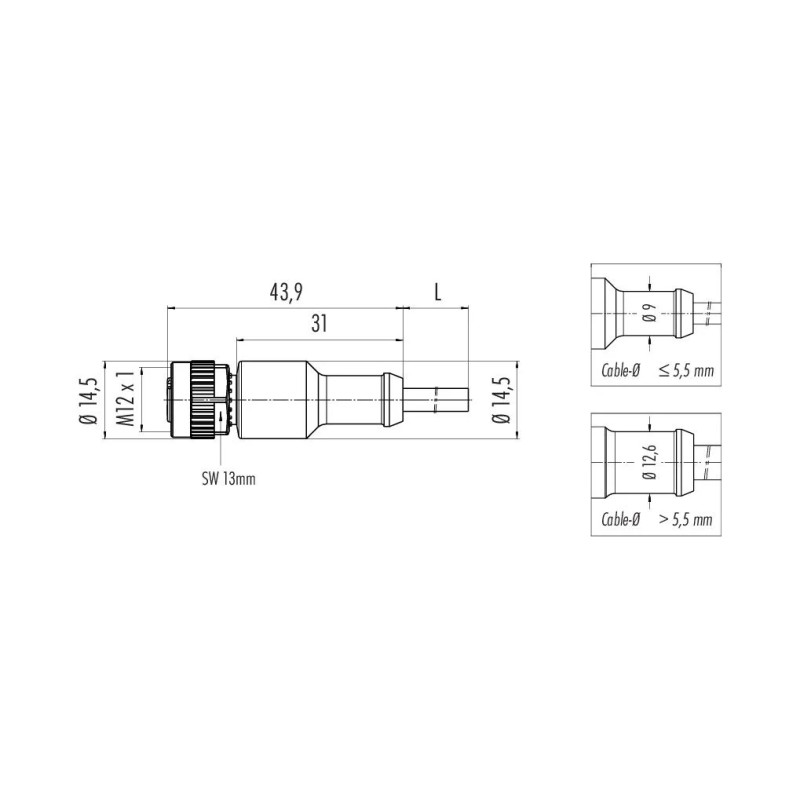

Dane techniczne

Rozmieszczenie żył i styków

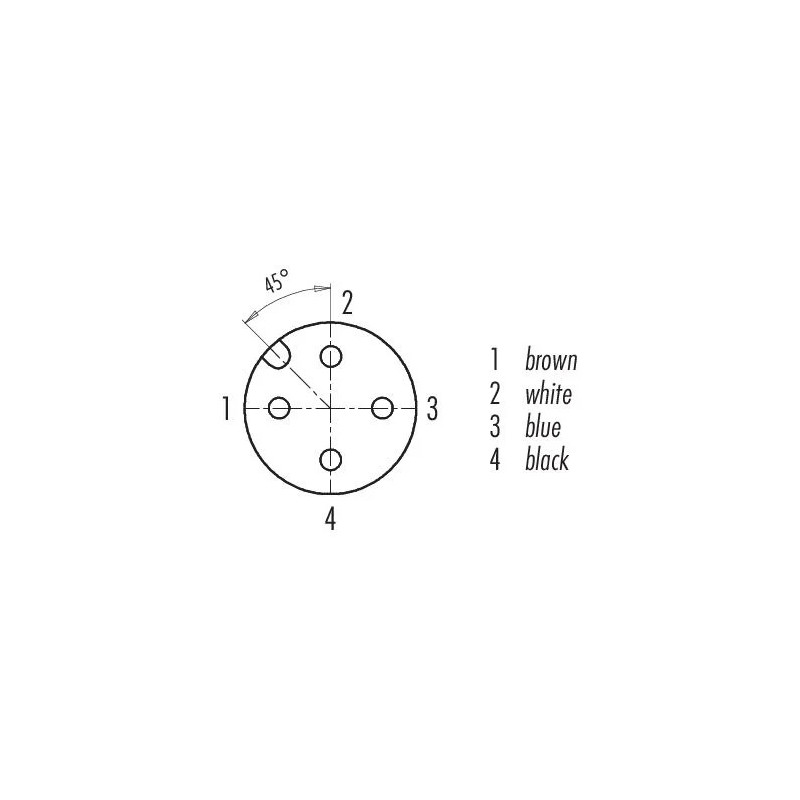

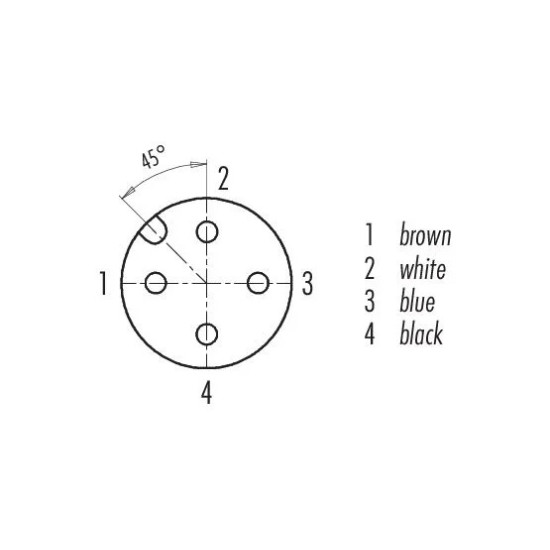

• Pin 1 – brązowy: zazwyczaj dodatnie napięcie zasilania L+
• Pin 2 – biały: dodatkowy sygnał lub funkcja urządzenia
• Pin 3 – niebieski: zazwyczaj masa lub L−
• Pin 4 – czarny: sygnał wyjściowy czujnika

Ostateczne przypisanie funkcji należy zawsze sprawdzić w dokumentacji podłączanego czujnika lub urządzenia.

Proste wyprowadzenie przewodu

Proste złącze ułatwia prowadzenie przewodu w osi gniazda i sprawdza się tam, gdzie przed urządzeniem pozostawiono wystarczającą przestrzeń montażową. Przewód nie powinien być zaginany bezpośrednio za korpusem złącza. Należy zachować wymagany promień gięcia i zastosować odciążenie mechaniczne.

Jeżeli przestrzeń przed gniazdem jest ograniczona lub przewód musi od razu zmieniać kierunek o 90°, lepszym rozwiązaniem może być wariant ze złączem kątowym.

Robotyka i prowadniki kablowe

Przewód PUR wykonano w technologii pozwalającej na zastosowanie w kontrolowanym ruchu oraz prowadnikach kablowych. Podczas projektowania instalacji należy zachować promień gięcia wynoszący co najmniej dziesięciokrotność średnicy przewodu, zapewnić odciążenie mechaniczne oraz wykluczyć ocieranie przewodu o ostre krawędzie.

Deklarowana odporność na cykle zginania nie oznacza automatycznie dopuszczenia do dowolnego ruchu skrętnego. W aplikacjach z intensywną torsją, takich jak niektóre osie robotów, parametry ruchu należy zweryfikować indywidualnie.

Montaż i bezpieczeństwo

Nakrętkę złącza należy dokręcić ręcznie momentem około 0,6 Nm. Stopień ochrony IP68/IP69K obowiązuje po prawidłowym połączeniu z kompatybilnym gniazdem oraz zachowaniu właściwego momentu dokręcenia.

Złącza nie należy łączyć ani rozłączać pod obciążeniem. Produkt nie jest przeznaczony do stałego użytkowania pod wodą. W zastosowaniach zewnętrznych należy chronić połączenie przed długotrwałą korozją i sprawdzić odporność materiałów na występujące środki chemiczne.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: żeńskie, proste złącze M12 kodowane A, cztery żyły, przewód PUR oraz długość 10 m:

• SICK YF2A14-100UB3XLEAX, numer 2095609
• Phoenix Contact SAC-4P-10,0-PUR/M12FS, numer 1683002
• Pepperl+Fuchs V1-G-BK10M-PUR-U
• Murrelektronik 7000-12221-6341000
• Turck RKC4.4T-10/TXL, numer 6625505
• ifm EVC003
• Balluff BCC032J / BCC M415-0000-1A-003-PX0434-100

Przed zastosowaniem zamiennika należy porównać przypisanie styków, liczbę obsadzonych żył, odporność przewodu, stopień ochrony oraz wymagania konkretnej aplikacji.

Inne warianty dostępne w Sensor Standard

• Wersja prosta, PUR, 5 m – binder 77 3430 0000 50004-0500
• Wersja kątowa, PUR, 5 m – binder 77 3434 0000 50004-0500
• Wersja kątowa, PUR, 10 m – binder 77 3434 0000 50004-1000
• Wersja prosta, PVC, 10 m – binder 77 3430 0000 20004-1000
• Wersja prosta, PVC, 5 m – binder 77 3430 0000 20004-0500

Dlaczego warto wybrać ten przewód?

Dziesięciometrowa długość pozwala połączyć oddalone elementy instalacji bez stosowania dodatkowych przedłużaczy. Bezhalogenowy płaszcz PUR zapewnia dobre właściwości mechaniczne w wymagających aplikacjach, a proste złącze umożliwia uporządkowane prowadzenie przewodu w osi czujnika.

Formowana konstrukcja, pozłacane styki i wysoki stopień ochrony ograniczają ryzyko problemów wynikających z wilgoci, drgań lub przypadkowego poluzowania połączenia.

Najczęściej zadawane pytania

Czy przewód może pracować w prowadniku kablowym?

Tak, pod warunkiem zachowania minimalnego promienia gięcia, właściwego odciążenia mechanicznego i parametrów ruchu przewidzianych dla zastosowanego przewodu PUR.

Czy przewód jest ekranowany?

Nie. Jest to przewód nieekranowany przeznaczony przede wszystkim do zasilania i przesyłania standardowych sygnałów czujnikowych.

Czy złącze ma wskaźnik LED?

Nie. Jest to standardowe złącze M12 bez sygnalizacji LED.

Czy przewód można zastosować zamiast wersji PVC?

Tak, jeśli urządzenie ma zgodne złącze i pinout. PUR jest korzystniejszy w aplikacjach ruchomych i wymagających większej odporności mechanicznej. Zawsze należy jednak sprawdzić zgodność materiałową z występującymi mediami.

Czy długość 10 m wpływa na spadek napięcia?

Tak. Przy dłuższym przewodzie należy uwzględnić rezystancję żył i pobór prądu urządzenia. Ma to szczególne znaczenie przy dużym obciążeniu lub niskim napięciu zasilania.

Czy IP69K obowiązuje przy rozłączonym złączu?

Nie. Deklarowany stopień ochrony obowiązuje wyłącznie po prawidłowym połączeniu z kompatybilnym gniazdem.
