77 3430 0000 20004-1000Przewód czujnikowy M12 4-pin, żeński, prosty, 10 m, PVC | binder 77 3430 0000 20004-1000

Czterobiegunowy przewód czujnikowy M12 z prostym żeńskim złączem i wolnymi końcami żył jest przeznaczony do podłączania czujników, urządzeń wykonawczych oraz pozostałych elementów automatyki przemysłowej. Złącze M12 z kodowaniem A jest zgodne z normą DIN EN 61076-2-101.

Model binder 77 3430 0000 20004-1000 ma szary przewód PVC o długości 10 m i przekroju żył 4 × 0,34 mm². Formowana konstrukcja złącza zapewnia trwałe połączenie przewodu z korpusem oraz ochronę IP68/IP69K po prawidłowym połączeniu z kompatybilnym gniazdem urządzenia.

Zastosowanie

• podłączanie czujników indukcyjnych, pojemnościowych i optycznych,
• podłączanie urządzeń wykonawczych i modułów automatyki,
• linie produkcyjne i stanowiska montażowe,
• maszyny pakujące i systemy transportu wewnętrznego,
• instalacje magazynowe i przenośniki,
• prowadniki kablowe wykonujące kontrolowany ruch,
• wybrane aplikacje robotyczne bez ciągłego skręcania przewodu,
• instalacje wymagające 10-metrowego przewodu ze złączem M12.

Najważniejsze właściwości

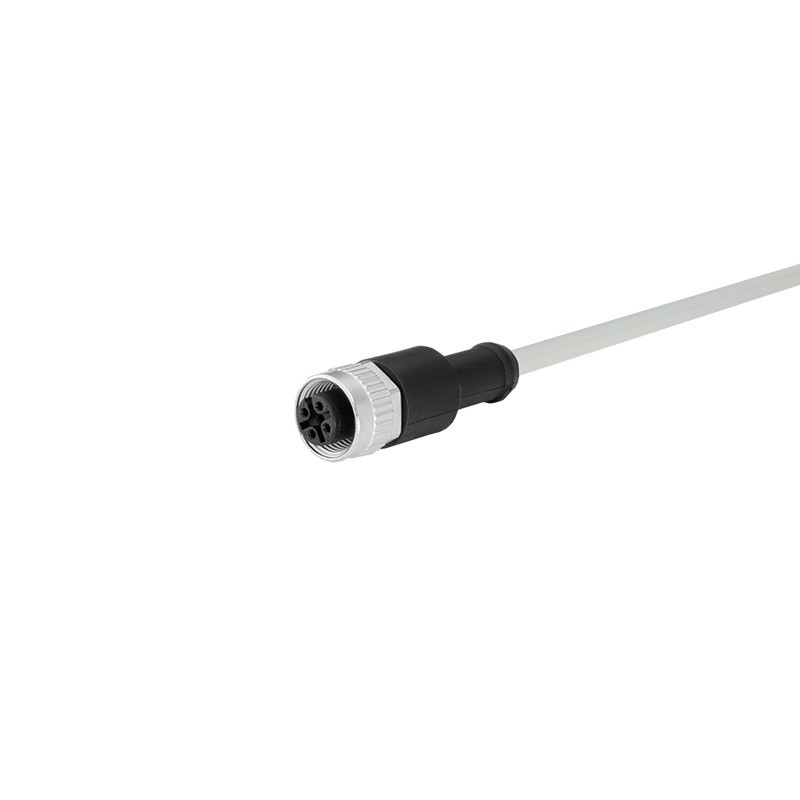

• żeńskie złącze M12, proste,
• cztery styki, kodowanie A,

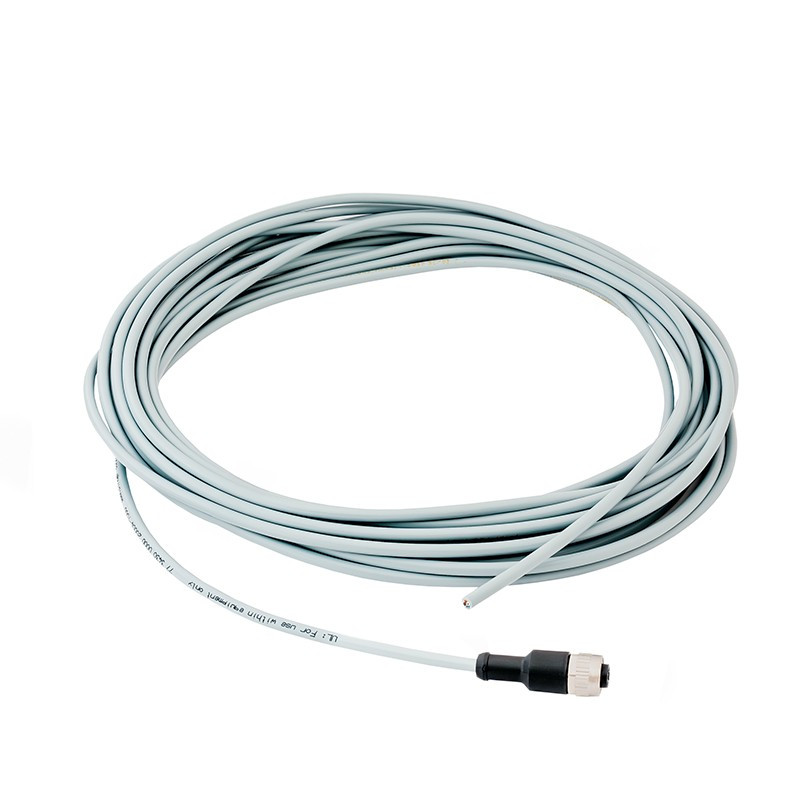

• szary przewód PVC o długości 10 m,
• cztery żyły o przekroju 0,34 mm²,
• wykonanie nieekranowane,
• styki CuSn pokryte złotem,
• formowana konstrukcja złącza,
• niklowana nakrętka z odlewu cynkowego,
• ochrona IP68/IP69K po prawidłowym połączeniu,
• ponad 2 miliony cykli zginania,
• dopuszczenie UL 2238.

Dane techniczne

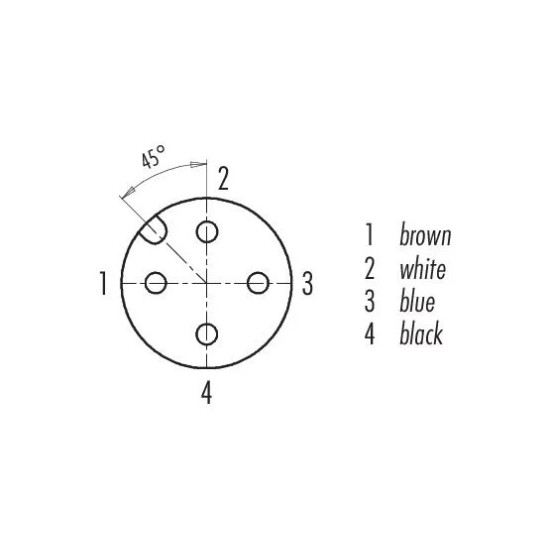

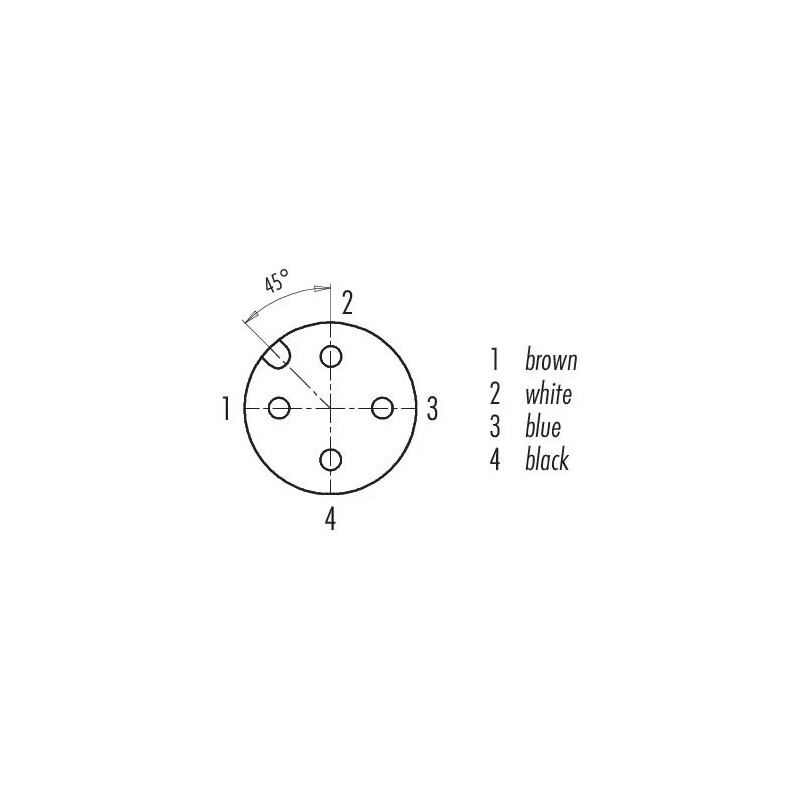

Rozkład styków i kolory żył

Funkcja pinów 2 i 4 zależy od podłączanego czujnika lub urządzenia. Przed uruchomieniem instalacji należy porównać rozkład wyprowadzeń z dokumentacją podłączanego elementu.

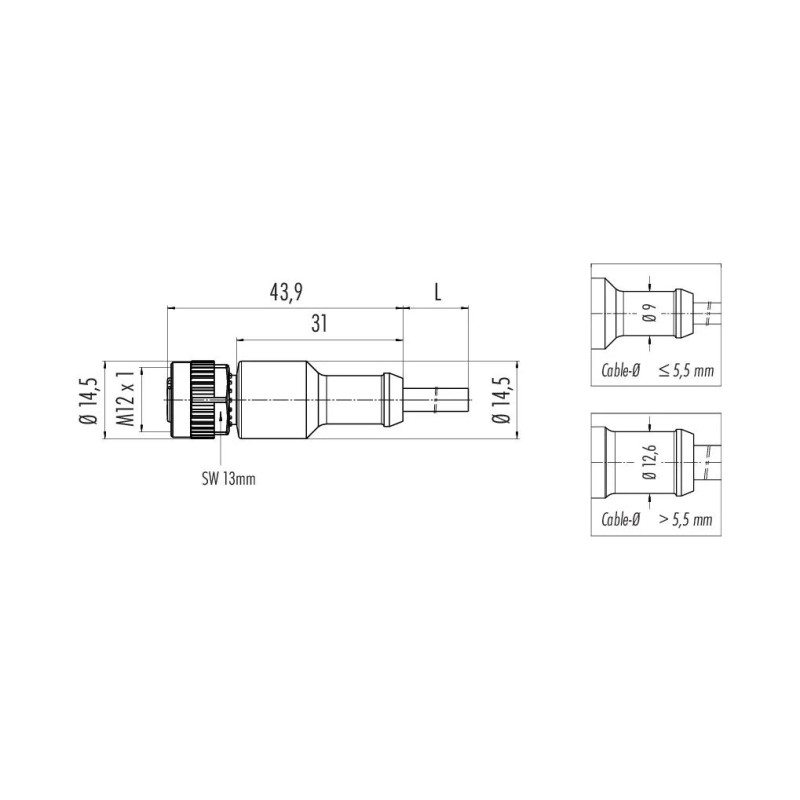

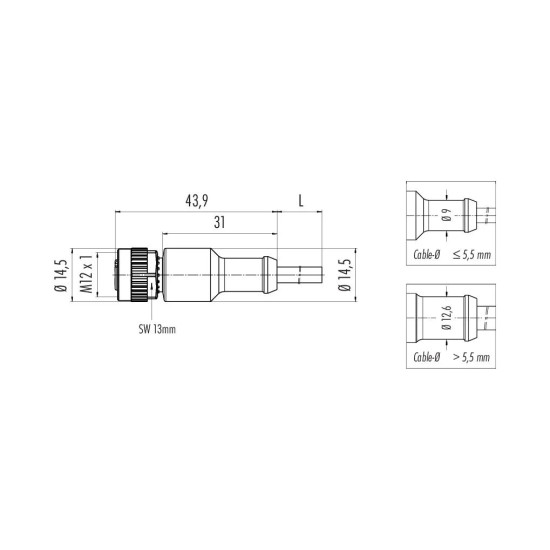

Proste wyprowadzenie przewodu

Prosta konstrukcja prowadzi przewód osiowo za złączem. Takie wykonanie sprawdza się w instalacjach, w których za czujnikiem pozostaje wystarczająca przestrzeń na przewód i wymagany promień gięcia.

Przewodu nie należy zaginać bezpośrednio przy korpusie złącza. Minimalny promień gięcia wynosi pięciokrotność średnicy przewodu przy ułożeniu stałym oraz dziesięciokrotność średnicy podczas pracy ruchomej.

Jeżeli za czujnikiem jest mało miejsca albo przewód musi od razu zmienić kierunek o 90°, należy rozważyć wersję kątową.

Przewód PVC w prowadnikach i robotyce

Przewód PVC tego modelu został określony przez producenta na ponad 2 miliony cykli zginania. Może być stosowany w prowadnikach kablowych oraz aplikacjach wykonujących regularny i kontrolowany ruch, pod warunkiem zachowania parametrów gięcia, prędkości i przyspieszenia.

W robotyce przewód należy stosować przede wszystkim tam, gdzie pracuje przez zginanie. Karta produktu nie podaje osobnej trwałości torsyjnej, dlatego przewodu nie należy traktować jako uniwersalnego kabla do ciągłego skręcania wokół własnej osi.

Do szczególnie intensywnego ruchu, większej odporności mechanicznej lub długotrwałej pracy w wymagającym środowisku lepszym rozwiązaniem może być wariant PUR.

Montaż i bezpieczeństwo

Złącze należy dokręcać równomiernie. Orientacyjny moment dokręcania wynosi około 0,6 Nm, jeżeli dokumentacja podłączanego urządzenia nie podaje innej wartości.

Stopień ochrony IP68/IP69K obowiązuje po prawidłowym połączeniu i dokręceniu kompatybilnych elementów. Nie należy łączyć ani rozłączać złącza pod obciążeniem.

IP68 nie oznacza automatycznie możliwości stałej pracy pod wodą. Przy instalacji na zewnątrz należy również zabezpieczyć połączenie przed długotrwałym wpływem korozji.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: żeńskie proste złącze M12 z kodowaniem A, cztery żyły, przewód PVC oraz długość 10 m:

• SICK YF2A14-100VB3XLEAX, numer 2096236,
• Phoenix Contact SAC-4P-10,0-PVC/M12FS, numer 1446333,
• Pepperl+Fuchs V1-G-10M-PVC,
• Murrelektronik 7000-12221-6141000,
• Turck RKC4.4T-10/TEL, numer 6625015,
• ifm EVS023,
• Balluff BCC0369 / BCC M415-0000-1A-003-VX8434-100.

Poszczególne zamienniki mogą różnić się kolorem i średnicą przewodu, stopniem ochrony, zakresem temperatur, materiałem nakrętki oraz odpornością na ruch. Przed wymianą należy porównać schemat pinów i wymagania instalacji.

Pozostałe warianty w Sensor Standard

• Wersja M12 prosta, PVC, 5 m – binder 77 3430 0000 20004-0500
• Wersja M12 kątowa, PVC, 5 m – binder 77 3434 0000 20004-0500
• Wersja M12 kątowa, PVC, 10 m – binder 77 3434 0000 20004-1000
• Wersja M12 prosta, PUR, 5 m – binder 77 3430 0000 50004-0500
• Wersja M12 prosta, PUR, 10 m – binder 77 3430 0000 50004-1000

Korzyści

• fabrycznie formowane i gotowe do montażu złącze,
• duży zasięg dzięki długości 10 m,
• szczelność IP68/IP69K po prawidłowym połączeniu,
• możliwość stosowania w kontrolowanym ruchu,
• ponad 2 miliony cykli zginania,
• pozłacane styki,
• wolne końce żył ułatwiające podłączenie do zacisków,
• ekonomiczna alternatywa dla przewodu PUR.

Najczęściej zadawane pytania

Czy przewód nadaje się do prowadników kablowych?

Tak, jeżeli zostaną zachowane parametry pracy określone przez producenta. Minimalny promień gięcia w ruchu wynosi dziesięciokrotność średnicy przewodu.

Czy przewód można stosować w robotyce?

Tak, w aplikacjach wykorzystujących kontrolowane zginanie. Brak osobnego parametru odporności torsyjnej oznacza, że zastosowania wymagające ciągłego skręcania trzeba zweryfikować indywidualnie.

Czy przewód PVC jest bezhalogenowy?

Nie. Płaszcz i izolacja żył zostały wykonane z PVC. Jeśli wymagana jest konstrukcja bezhalogenowa, należy wybrać odpowiedni wariant PUR.

Czy IP68/IP69K obowiązuje dla niepodłączonego złącza?

Nie. Stopień ochrony dotyczy prawidłowo połączonego i dokręconego złącza.

Kiedy wybrać wersję PUR?

Wersję PUR warto wybrać przy bardziej intensywnym ruchu, w prowadnikach pracujących z dużą częstotliwością oraz w wymagającym środowisku przemysłowym.
