77 3434 0000 20004-0500Przewód czujnikowy M12 4-pin, żeński, kątowy, 5 m, PVC | binder 77 3434 0000 20004-0500

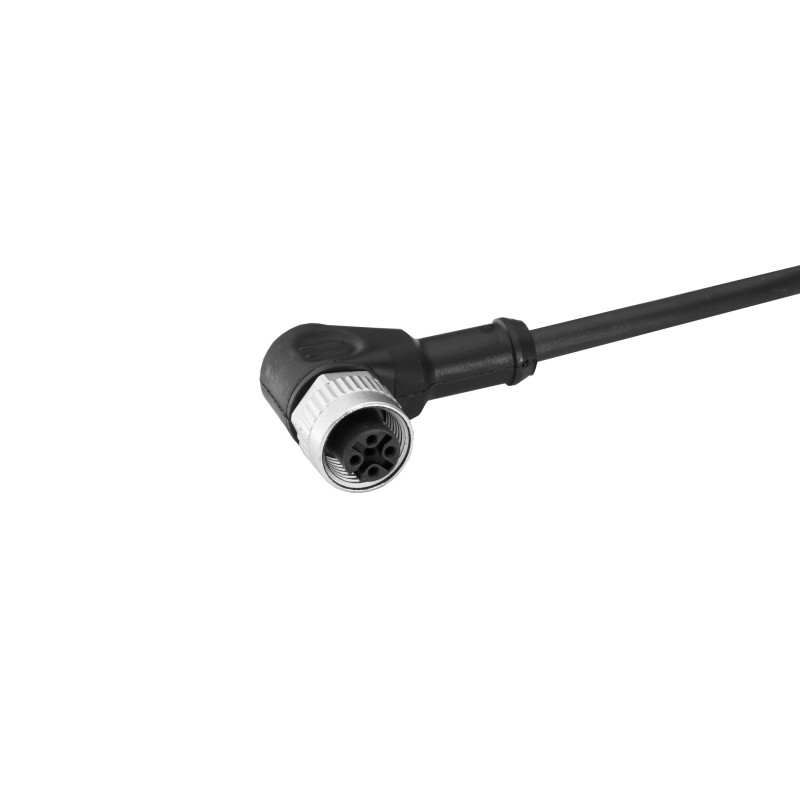

Przewód binder 77 3434 0000 20004-0500 służy do podłączania czujników, elementów wykonawczych i innych urządzeń automatyki wyposażonych w czteropinowe złącze M12 z kodowaniem A. Żeńskie złącze kątowe pozwala poprowadzić przewód blisko obudowy urządzenia, profilu montażowego lub ściany maszyny.

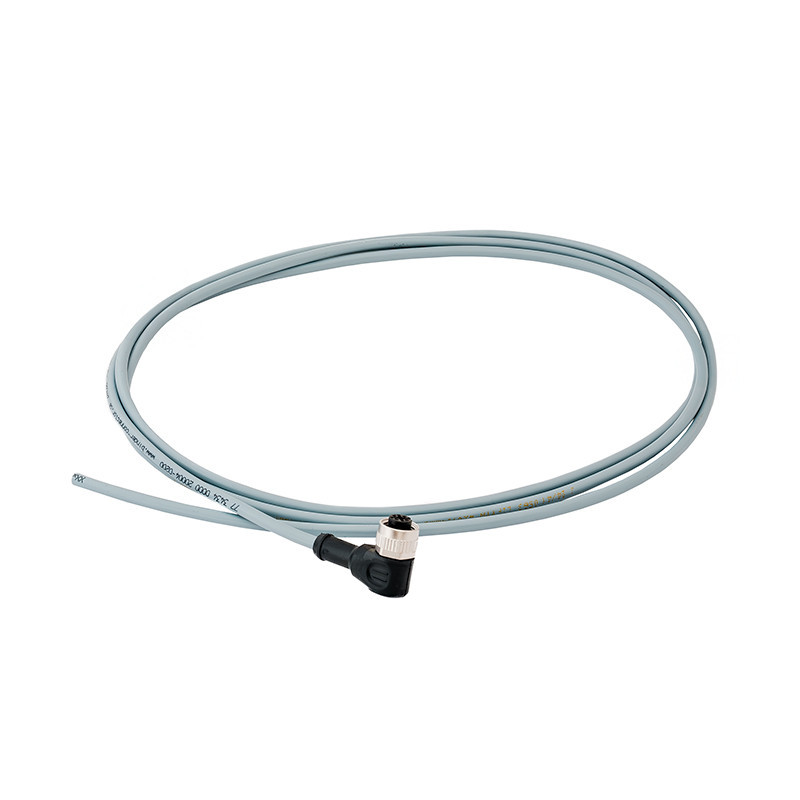

Szary przewód PVC o długości 5 m jest przeznaczony do standardowych instalacji przemysłowych. Fabrycznie formowane złącze, złocone styki i metalowa nakrętka zapewniają trwałe połączenie elektryczne i mechaniczne. Po prawidłowym skręceniu złącze osiąga stopień ochrony IP68/IP69K.

Zastosowanie

• podłączanie czujników indukcyjnych, pojemnościowych, optycznych i ultradźwiękowych,
• instalacje automatyki przemysłowej,
• maszyny produkcyjne, montażowe i pakujące,
• przenośniki, sortowniki i systemy transportu wewnętrznego,
• połączenia sygnałowe między czujnikiem a modułem wejść/wyjść,
• instalacje wymagające kątowego wyprowadzenia przewodu,
• korytka, rurki ochronne i prowadniki kablowe,
• standardowe aplikacje ruchome o kontrolowanych parametrach pracy.

Najważniejsze właściwości

• żeńskie złącze M12, kątowe 90°,
• cztery styki i kodowanie A,
• wolny koniec przewodu,
• długość 5 m,
• szary przewód PVC,
• przekrój żył 4 × 0,34 mm² / AWG 22,
• wykonanie nieekranowane,
• styki CuSn pokryte złotem,
• ponad 2 miliony cykli zginania,
• stopień ochrony IP68/IP69K,
• napięcie znamionowe 250 V,
• prąd znamionowy 4 A,
• dopuszczenie UL 2238,
• oznaczenia CE i UKCA.

Dane techniczne

Przyporządkowanie styków

• Pin 1 — brązowy przewód
• Pin 2 — biały przewód
• Pin 3 — niebieski przewód
• Pin 4 — czarny przewód

Przed uruchomieniem instalacji należy sprawdzić funkcje poszczególnych pinów w dokumentacji podłączanego czujnika lub urządzenia. Kolor żyły nie określa samodzielnie funkcji elektrycznej sygnału.

Kątowe wyprowadzenie przewodu

Kątowa konstrukcja ogranicza przestrzeń wymaganą za czujnikiem i umożliwia prowadzenie przewodu równolegle do powierzchni montażowej. Jest to szczególnie przydatne przy czujnikach zamontowanych blisko profili, osłon i elementów konstrukcyjnych maszyny.

Kierunek wyprowadzenia należy uwzględnić przed dokręceniem złącza. Po montażu nie powinno się obracać formowanej części przewodu względem czujnika.

Praca ruchoma, robotyka i prowadniki kablowe

Przewód PVC może pracować w aplikacjach ruchomych o kontrolowanych parametrach i osiąga trwałość przekraczającą 2 miliony cykli zginania. W prowadniku należy zachować promień gięcia wynoszący co najmniej 10-krotność średnicy przewodu.

Do intensywnej pracy ciągłej, osi robotów, dużej liczby cykli albo środowiska narażonego na oleje i chłodziwa korzystniejszy będzie odpowiedni wariant PUR. Przewód PVC nie powinien być automatycznie traktowany jako zamiennik przewodu robotycznego PUR.

Montaż i bezpieczeństwo

Powierzchnie uszczelniające powinny być czyste i nieuszkodzone. Pierścień gwintowany należy dokręcić momentem około 0,6 Nm, bez obracania korpusu przewodu.

Stopień ochrony IP68/IP69K obowiązuje wyłącznie po prawidłowym połączeniu z kompatybilnym złączem M12 o odpowiedniej szczelności. Złącze nie jest przeznaczone do stałej pracy pod wodą. W instalacjach zewnętrznych należy dodatkowo zabezpieczyć połączenie przed korozją.

Nie należy łączyć ani rozłączać przewodu pod obciążeniem. Przed podłączeniem trzeba sprawdzić napięcie, funkcję pinów oraz dopuszczalne obciążenie wejścia lub wyjścia urządzenia.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: żeńskie złącze M12, wykonanie kątowe, kodowanie A, długość 5 m i przewód PVC:

• SICK YG2A14-050VB3XLEAX, numer 2095897,
• Phoenix Contact SAC-4P-5,0-PVC/M12FR, numer 1693539,
• Pepperl+Fuchs V1-W-5M-PVC, numer 032798,
• Murrelektronik 7000-12341-6140500,
• Turck WKC4.4T-5/TEL, numer 6625026,
• ifm EVT004,
• Balluff BCC036P / BCC M425-0000-1A-003-VX8434-050.

Przewody również mogą różnić się kolorem, stopniem ochrony, materiałem nakrętki, temperaturą pracy lub szczegółowymi dopuszczeniami. Przed wymianą należy porównać pełną dokumentację obu produktów.

Dostępne warianty

• Wariant prosty, PVC, 5 m — binder 77 3430 0000 20004-0500
• Wariant kątowy, PVC, 10 m — binder 77 3434 0000 20004-1000
• Wariant prosty, PVC, 10 m — binder 77 3430 0000 20004-1000
• Wariant kątowy, PUR, 5 m — binder 77 3434 0000 50004-0500
• Wariant prosty, PUR, 5 m — binder 77 3430 0000 50004-0500
• Wariant kątowy, PUR, 10 m — binder 77 3434 0000 50004-1000

Korzyści z zastosowania przewodu

• oszczędność miejsca dzięki kątowemu wyprowadzeniu,
• standardowe złącze M12 A-coded,
• możliwość podłączenia urządzenia oddalonego o 5 m,
• fabrycznie formowana i szczelna konstrukcja,
• złocone styki odporne na utlenianie,
• możliwość pracy w standardowych instalacjach ruchomych,
• zgodność z popularnymi czujnikami i urządzeniami automatyki.

Najczęściej zadawane pytania

Czy przewód nadaje się do prowadnika kablowego?

Tak, przy zachowaniu minimalnego promienia gięcia i parametrów ruchu podanych przez producenta. Do bardzo intensywnej pracy dynamicznej korzystniejszy będzie wariant PUR.

Czy można stosować go w robotyce?

Można go wykorzystać w kontrolowanych aplikacjach ruchomych, ale nie jest to specjalistyczny przewód robotyczny odporny na nieograniczone skręcanie. Do osi robotów i bardzo dużej liczby cykli należy rozważyć odpowiedni przewód PUR.

Czy przewód jest ekranowany?

Nie. Produkt ma konstrukcję nieekranowaną. Jeżeli instalacja jest narażona na silne zakłócenia elektromagnetyczne, należy sprawdzić, czy wymagany jest wariant ekranowany.

Czy IP68 oznacza możliwość stałej pracy pod wodą?

Nie. Producent wyraźnie zaznacza, że złącza IP67/IP68 nie są przeznaczone do stałego stosowania pod wodą. Klasa ochrony obowiązuje po prawidłowym połączeniu z odpowiednim gniazdem lub wtykiem.

Czym różni się PVC od PUR?

PVC jest ekonomicznym rozwiązaniem do standardowych instalacji przemysłowych. PUR jest korzystniejszy w intensywnie pracujących prowadnikach, robotyce oraz środowisku narażonym na oleje, chłodziwa i większe obciążenia mechaniczne.
