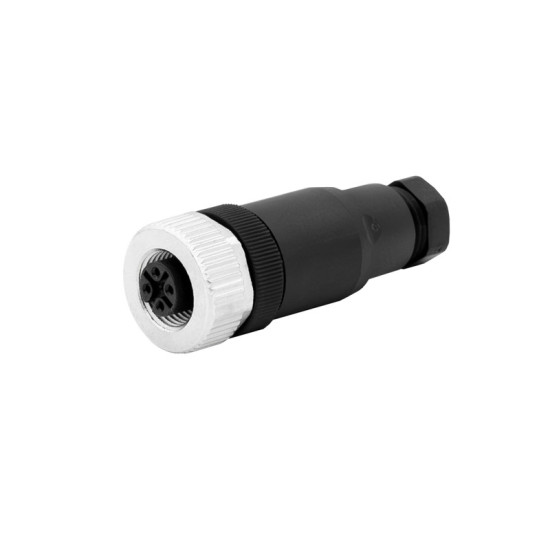

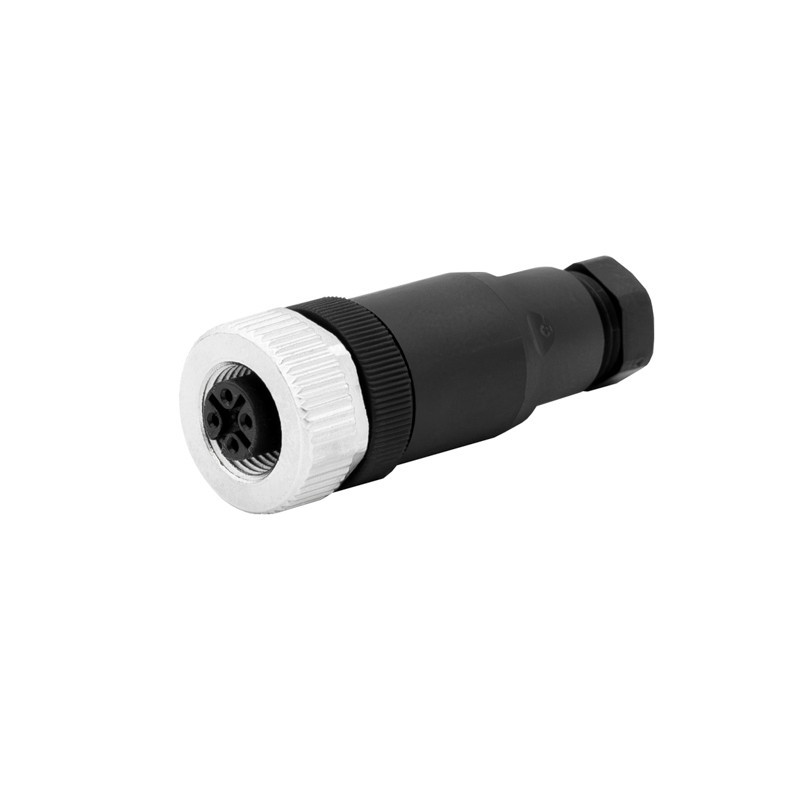

Złącze czujnikowe M12 5-pin, żeńskie, proste, skręcane | binder 99 0436 14 05

M12 żeńskie złącze kablowe proste (gniazdo) to profesjonalny komponent połączeniowy dedykowany do zaawansowanych systemów automatyki, instalacji sensorycznych oraz sieci przemysłowych. Nieekranowana konstrukcja modelu Binder 99-0436-14-05 gwarantuje stabilną i niezakłóconą transmisję sygnałów pomiarowych oraz zasilania w zróżnicowanych warunkach środowiskowych. Wyposażenie złącza w niezawodny system zacisków śrubowych pozwala na szybkie i bezproblemowe konfekcjonowanie przewodów o średnicy zewnętrznej od 4,0 do 6,0 mm (standard dławika PG7) oraz przekroju żył do 0,75 mm², eliminując potrzebę lutowania pinów bezpośrednio na obiekcie.

Zastosowanie

• Zaawansowana sensoryka 5-przewodowa: Obsługa sygnałów od wielofunkcyjnych czujników indukcyjnych, optycznych, ultradźwiękowych oraz magnetycznych wymagających dodatkowych linii sygnałowych lub uziemienia funkcjonalnego.
• Magistrale komunikacyjne i sieciowe: Integracja i podłączanie urządzeń w standardach przemysłowych takich jak DeviceNet, CANopen czy zaawansowane linie IO-Link z dodatkowym torem zasilania.
• Budowa maszyn i urządzeń (OEM): Montaż w szafach sterowniczych, skrzynkach rozdzielczych oraz pulpitach operatora, gdzie liczy się pewność i powtarzalność połączeń elektrycznych.
• Szybki serwis i utrzymanie ruchu: Błyskawiczne usuwanie awarii i wymiana uszkodzonych wtyków prostych bezpośrednio na instalacji, skracające czas przestojów produkcyjnych.
• Środowiska o podwyższonych wymaganiach: Praca w halach produkcyjnych, liniach montażowych, sortowniach oraz magazynach narażonych na zapylenie.

Najważniejsze cechy

• Typ złącza: M12, gniazdo kablowe (żeńskie), wersja prosta.

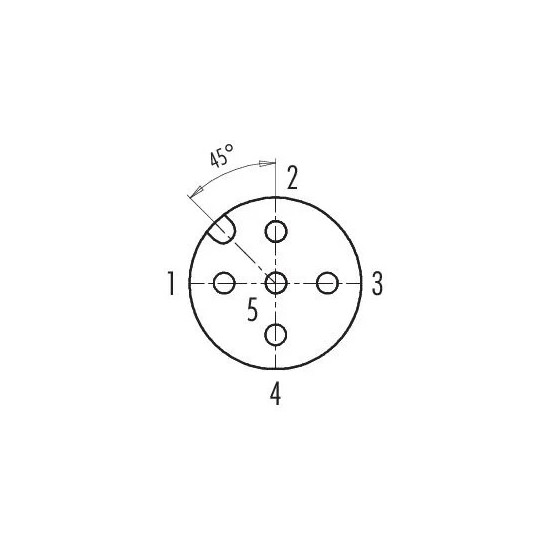

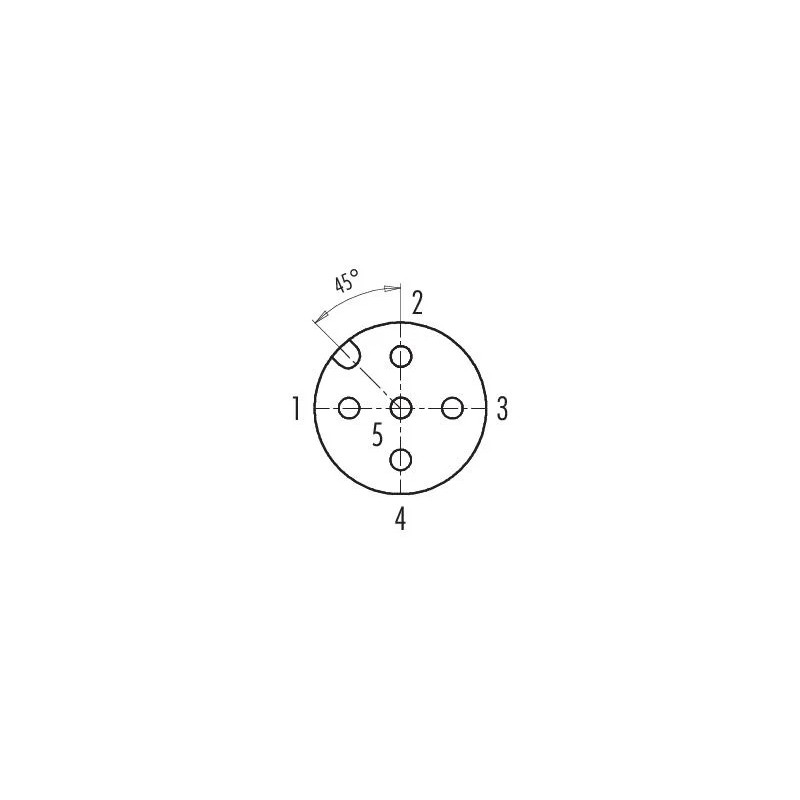

• Liczba pinów: 5-biegunowe z uniwersalnym kodowaniem typu A.

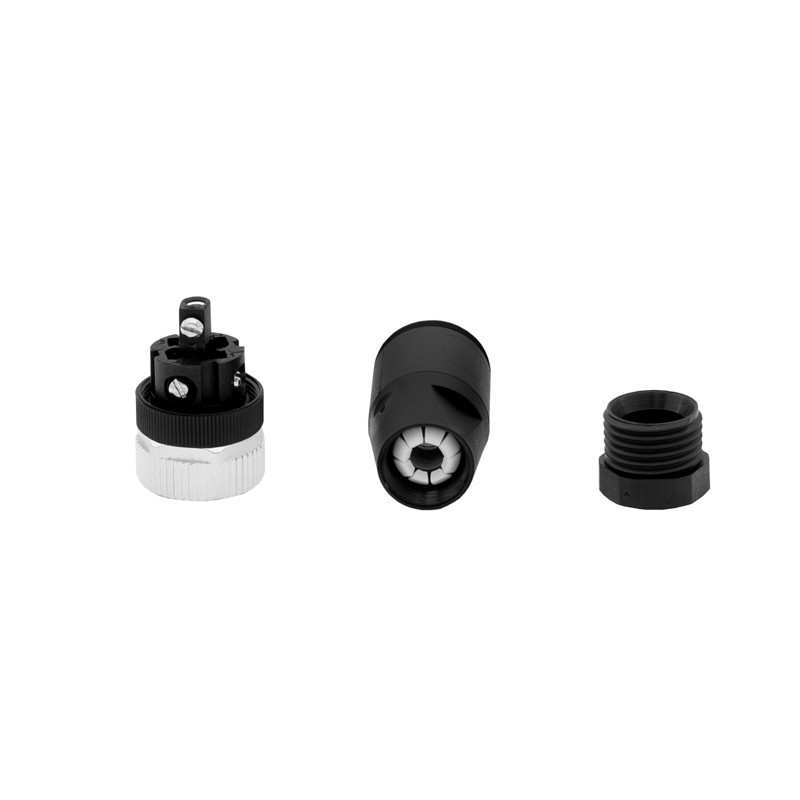

• Metoda montażu elektrycznego: Zacisk śrubowy (skręcane) – pewny docisk żył bez użycia lutownicy.
• Przekrój żył przewodów: Maksymalnie do 0,75 mm² (AWG 18).
• Średnica zewnętrzna przewodu: Obsługa kabli w zakresie 4,0–6,0 mm.
• Klasa ochrony: IP67 – pełna pyłoszczelność i odporność na działanie strumieni wody i wilgoci.
• Maksymalne parametry elektryczne: Napięcie znamionowe 60 V oraz prąd do 4 A na styk.
• Konstrukcja: Wytrzymała, nieekranowana struktura z polimerów technicznych i mosiężną, niklowaną nakrętką blokującą.

Dane techniczne

• Rodzaj złącza: Żeńskie (gniazdo), proste do konfekcjonowania
• Ilość kontaktów: 5 pinów
• Maksymalne napięcie: 60 V
• Maksymalny prąd (40 °C): 4 A
• Klasa szczelności: IP67 (w stanie skręconym)

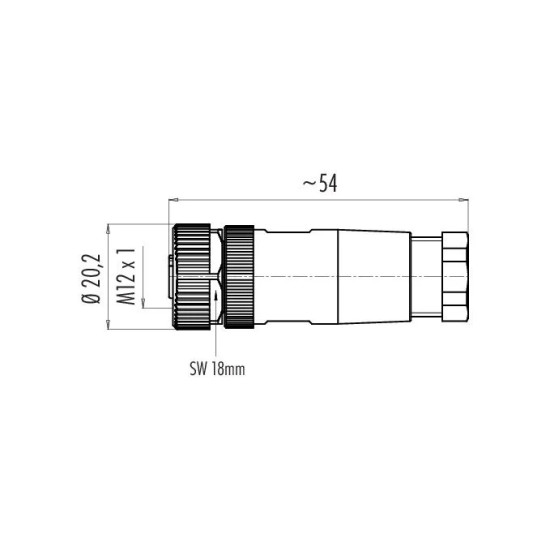

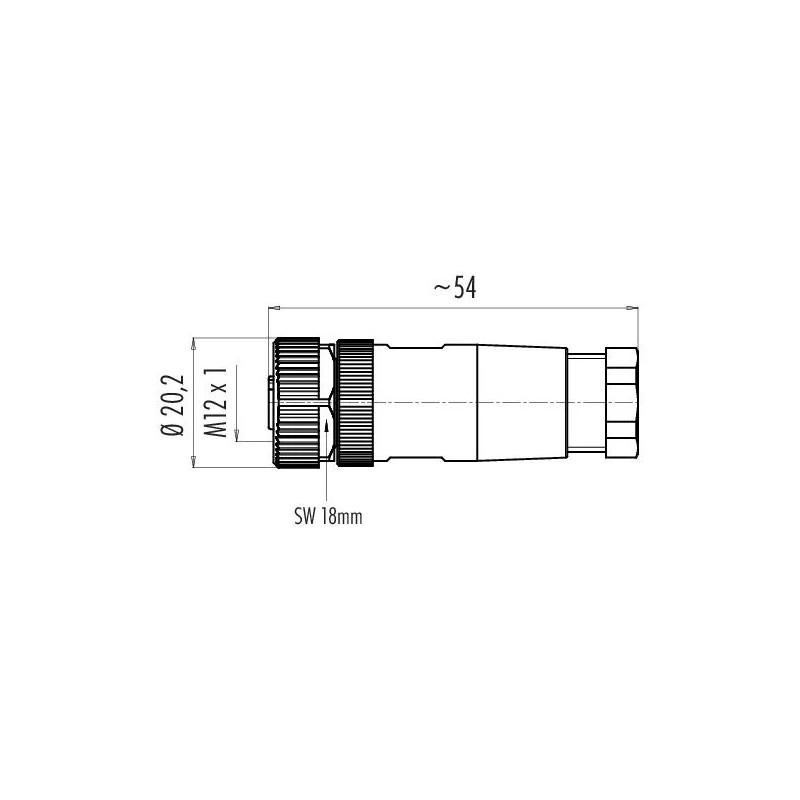

• Montaż mechaniczny: Na przewód, blokada gwintowana M12 x 1 (metalowy pierścień)
• Średnica zewnętrzna przewodu: 4,0–6,0 mm (dławnica PG7)
• Materiał styków: Brąz (CuSn), pokryty warstwą złota (Au)
• Zakres temperatur pracy: -40°C ... +85°C

Wsparcie techniczne i zamienniki

Złącze kablowe Binder 99-0436-14-05 zostało zaprojektowane w oparciu o znormalizowane standardy geometryczne i elektryczne, co pozwala traktować je jako bezpośredni, wysokiej jakości zamiennik dla produktów innych wiodących marek. Dzięki uniwersalnym zaciskom śrubowym idealnie zastępuje popularne wtyki żeńskie M12 5-pin:

• Pepperl+Fuchs: V15-G-PG7 (Numer artykułu: 102021); V15-G-PG9 (Numer artykułu: 099774)
• Sick: DOS-1205-G (Numer artykułu: 6009719)
• Phoenix Contact: SACC-M12FS-5CON-PG7-M (Numer artykułu: 1662968)
• Turck: BM8151-0 (Numer artykułu: 6935888)
• ifm electronic: E11774
• Balluff: BCC06ZF (BCC M435-0000-1A-000-41X575-000)
• Murrelektronik: 7000-12921-0000000

Dlaczego to złącze to wybór profesjonalistów?

• Natychmiastowe zarabianie w terenie: System zacisków śrubowych sprawia, że do montażu lub naprawy kabla potrzebujesz jedynie podstawowych narzędzi warsztatowych. Konfekcjonowanie przebiega czysto i szybko w dowolnym miejscu hali.
• Niemiecka klasa inżynieryjna Binder: Perfekcyjne spasowanie wewnętrznego izolatora oraz metalowej nakrętki zapobiega luzowaniu się styków pod wpływem ciągłych drgań i wibracji pochodzących od pracujących maszyn.
• Maksymalna uniwersalność 5-pin: Pięciobiegunowa konfiguracja pozwala na obsłużenie standardowych czujników 3 i 4-przewodowych, dając jednocześnie rezerwę na wyprowadzenie dodatkowego sygnału bez konieczności zamawiania innych wtyków.

Dlaczego warto wybrać ten produkt?

• Stabilna praca w trudnych warunkach: Klasa szczelności IP67 gwarantuje, że wilgoć, mgła olejowa oraz pył przemysłowy nie zakłócą transmisji danych, minimalizując ryzyko kosztownych mikroprzestojów.
• Oszczędność i optymalizacja zapasów: Szeroki zakres dławienia (4-6 mm) pozwala na wykorzystanie jednego modelu złącza do większości typów okrągłych przewodów sensorycznych na zakładzie.
• Długowieczność sygnału: Gruba warstwa złocenia (Au) na pinach skutecznie chroni zestyki przed korozją chemiczną i utlenianiem, utrzymując niską rezystancję przejścia przez lata.
• Bezpieczna konstrukcja polimerowa: Obudowa z tworzywa sztucznego o wysokich właściwościach izolacyjnych chroni przed przebiciami elektrycznymi i jest odporna na popularne media myjące.
• Gwarancja lidera rynku: Wybierając oryginalne komponenty marki Binder, inwestujesz w certyfikowany produkt o udokumentowanej żywotności przemysłowej.

Złącze M12 binder 5-pin żeńskie proste 99 0436 14 05 to idealne połączenie wytrzymałości i technicznej uniwersalności. Stanowi niezastąpiony element wyposażenia każdego działu utrzymania ruchu oraz projektantów systemów OEM, szukających bezkompromisowej jakości połączeń kablowych w przemyśle.
