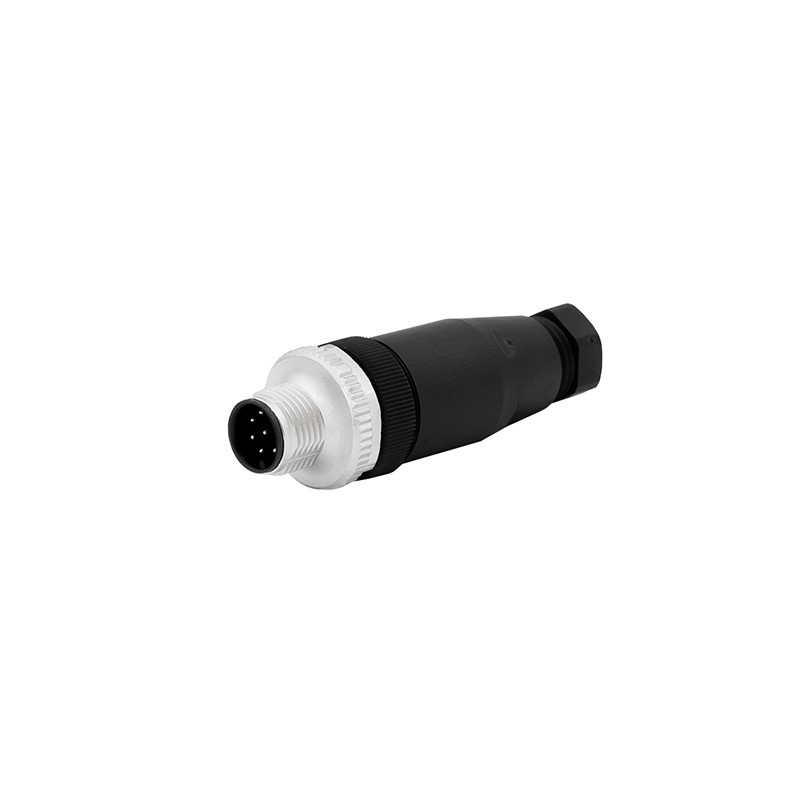

Złącze czujnikowe M12 8-pin, męskie, proste, skręcane | binder 99 0487 12 08

Ośmiopinowe męskie złącze kablowe M12 (wtyk) w wersji prostej to zaawansowany element montażowy stworzony z myślą o realizacji stabilnych połączeń wielożyłowych w systemach automatyki przemysłowej i techniki pomiarowej. Nieekranowana konstrukcja modelu Binder 99-0487-12-08 gwarantuje pewną dystrybucję sygnałów sterujących i danych przy wysokim zagęszczeniu pinów. Dzięki integracji systemu zacisków śrubowych, złącze umożliwia sprawne konfekcjonowanie kabli bezpośrednio na obiekcie bez konieczności używania lutownicy. Przystosowane do bezpiecznej obsługi przewodów o średnicy zewnętrznej od 6,0 do 8,0 mm, złącze to oferuje pełną niezawodność i odporność mechaniczną w trudnych warunkach środowiska przemysłowego.

Zastosowanie

• Systemy sprzężenia zwrotnego i enkodery: Podłączanie enkoderów inkrementalnych, absolutnych oraz zaawansowanych przetworników obrotowo-impulsowych.
• Aparatura pomiarowa i sensoryczna: Transmisja danych z wielofunkcyjnych czujników, kurtyn bezpieczeństwa, barier optoelektronicznych oraz systemów wizyjnych.
• Wielopinowe magistrale sygnałowe: Łączenie rozproszonych modułów I/O, wysp zaworowych oraz skrzynek rozdzielczych z szafami sterowniczymi.
• Utrzymanie ruchu i modernizacja: Szybkie usuwanie awarii i rekonfekcjonowanie kabli wielożyłowych bezpośrednio na linii produkcyjnej bez przestojów.
• Integracja systemów OEM: Uniwersalny komponent do budowy maszyn, robotów przemysłowych oraz manipulatorów wymagających gęstego upakowania linii sygnałowych.

Najważniejsze cechy

• Typ złącza: M12, męskie (wtyk), wersja prosta.

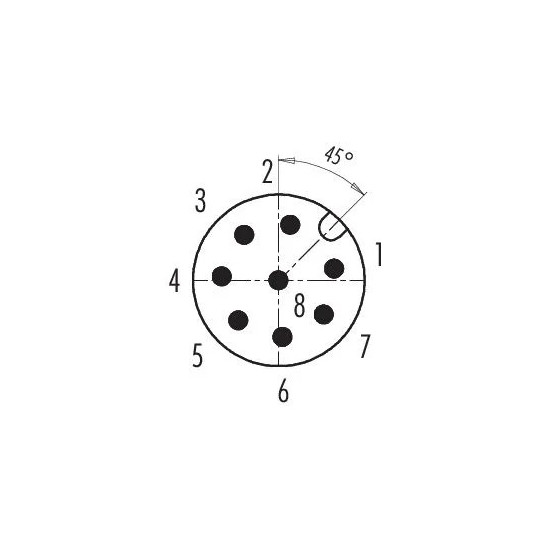

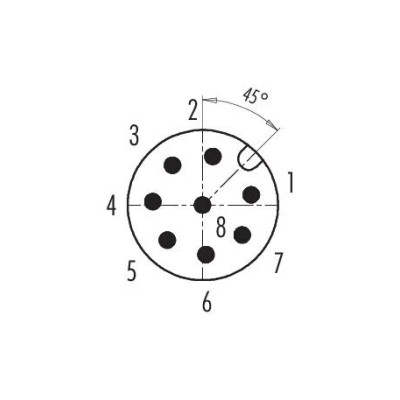

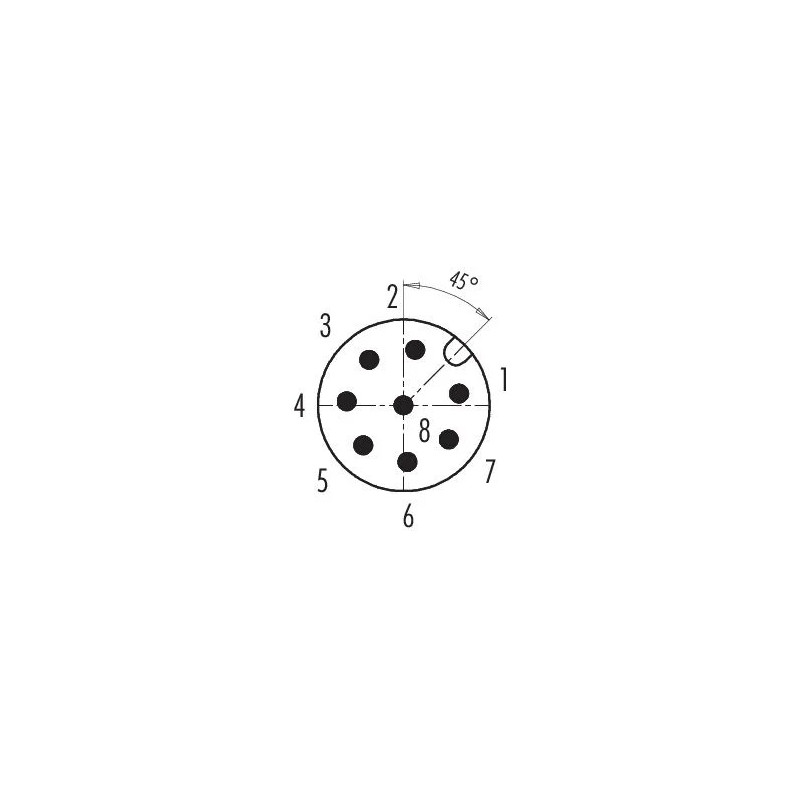

• Liczba pinów: 8-biegunowe z uniwersalnym kodowaniem typu A.

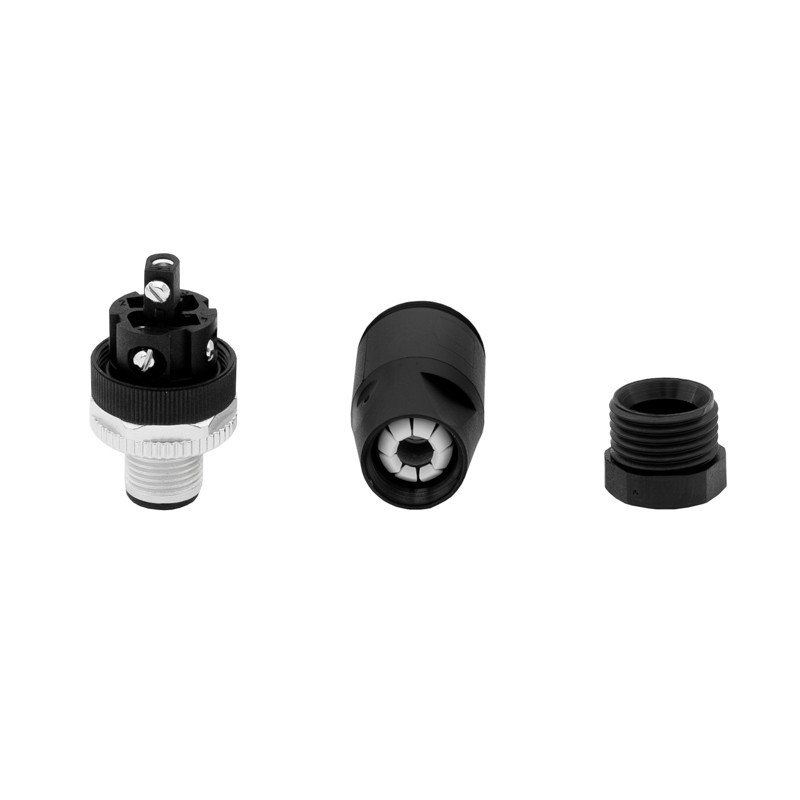

• Metoda montażu elektrycznego: Zacisk śrubowy (skręcane) – precyzyjna instalacja polowa bez użycia stacji lutowniczej.
• Przekrój żył przewodów: Do 0,25 mm² (AWG 24).
• Średnica zewnętrzna przewodów: Przystosowane do grubszych kabli wielożyłowych w zakresie 6,0–8,0 mm.
• Klasa ochrony: IP67 – pełna odporność na kurz, zapylenie oraz czasowe zanurzenie w wodzie.
• Parametry elektryczne: Napięcie znamionowe do 30 V oraz prąd roboczy do 2 A na pojedynczy styk.
• Konstrukcja: Nieekranowana, wytrzymała obudowa z tworzywa sztucznego z metalowym pierścieniem blokującym z mosiądzu niklowanego.

Dane techniczne

• Rodzaj złącza: Męskie (wtyk), proste do konfekcjonowania
• Ilość kontaktów: 8 pinów
• Maksymalne napięcie: 30 V
• Maksymalny prąd (40 °C): 2 A
• Znamionowe napięcie udarowe: 800 V
• Klasa szczelności: IP67 (po pełnym zablokowaniu)

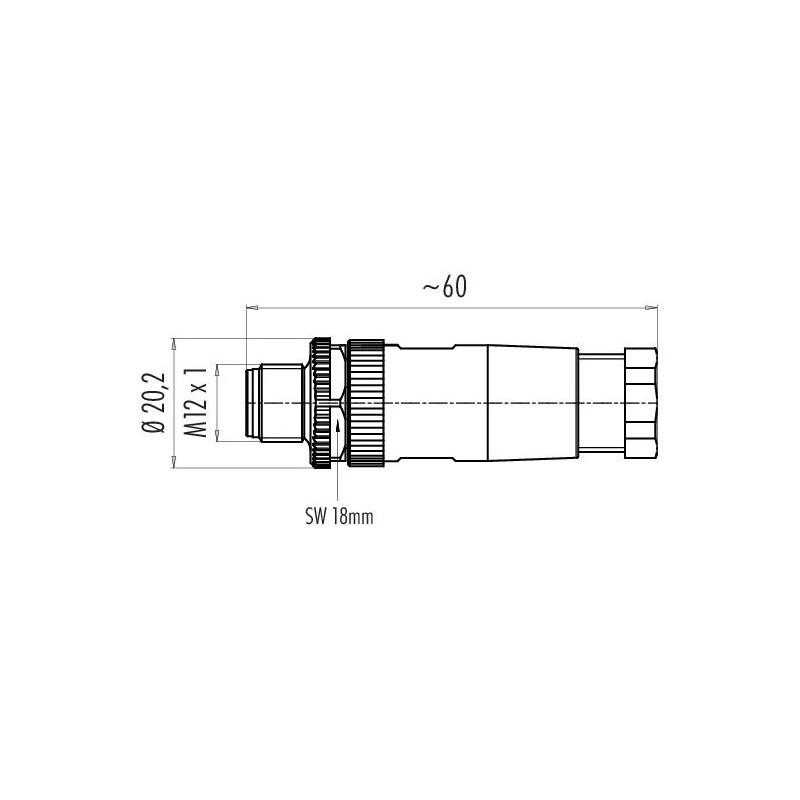

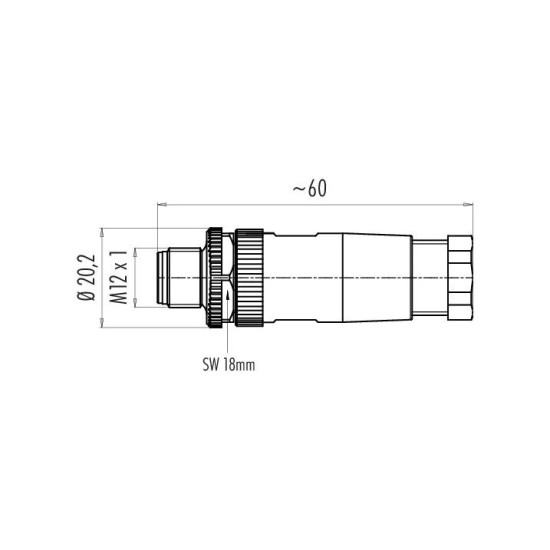

• Montaż mechaniczny: Na przewód, blokada gwintowana M12 x 1
• Średnica zewnętrzna przewodu: 6,0–8,0 mm (dławnica dopasowana do grubych wiązek sygnałowych)
• Materiał styków: Mosiądz (CuZn), pokryty szlachetnym złotem (Au)
• Materiał korpusu: PA (klasa palności UL94 V-0)
• Zakres temperatur pracy: -40°C ... +85°C

Wsparcie techniczne i zamienniki

Wtyk kablowy Binder 99-0487-12-08 spełnia międzynarodowe standardy złączy okrągłych, co pozwala na stosowanie go jako bezpośredniego, wysokiej jakości zamiennika dla modeli innych wiodących producentów automatyki. Dzięki uniwersalnym zaciskom śrubowym idealnie zastępuje popularne wtyki męskie M12 8-pin:

• Phoenix Contact: SACC-M12MS-8CON-PG9-M (Numer artykułu: 1513334)
• Sick: STE-1208-G (Numer artykułu: 6033269)
• Pepperl+Fuchs: V17S-G-PG9 (Numer artykułu: 199930)
• Turck: BS8181-0 (Numer artykułu: 6901004)
• Balluff: BCC0A04 (BCC M438-0000-2A-000-51X850-000)
• Murrelektronik: 7000-17301-0000000

Dlaczego to złącze to wybór profesjonalistów?

• Eliminacja trudnego lutowania: Przylutowanie 8 drobnych żył w trudnych warunkach warsztatowych lub na wysokości bywa wyzwaniem. System śrubowy Binder pozwala na pewne i mechaniczne zaciśnięcie przewodów przy użyciu standardowego wkrętaka.
• Niemiecka precyzja i trwałość: Metalowy pierścień blokujący oraz idealne spasowanie gwintów gwarantują odporność na drgania i wibracje maszynowe. Raz skręcone złącze pozostaje stabilne przez lata.
• Zoptymalizowany przepust kablowy: Obsługa przewodów o średnicy do 8 mm umożliwia swobodne wprowadzenie grubszego okablowania stosowanego w nowoczesnych systemach transmisji sygnałów zwrotnych.

Dlaczego warto wybrać ten produkt?

• Gwarancja ciągłości sygnału: Wysoka klasa ochrony IP67 skutecznie izoluje piny od wilgoci, olejów i chłodziw, eliminując awarie spowodowane zwarciami.
• Kompatybilność plug-and-play: Standardowe kodowanie A zapewnia pełną kompatybilność z gniazdami żeńskimi M12 wszystkich czołowych producentów urządzeń przemysłowych.
• Złocone piny chroniące przed korozją: Gruba warstwa złota (Au) zapobiega utlenianiu styków, co gwarantuje czystą transmisję danych i brak strat na sygnale enkodera.
• Wytrzymałość mechaniczna obudowy: Poliamidowy korpus (PA) wykazuje znakomitą odporność na uszkodzenia mechaniczne oraz popularną chemię czyszczącą na halach produkcyjnych.
• Zaufanie do globalnego lidera: Wybierając oryginalny komponent marki Binder, inwestujesz w produkt o potwierdzonej certyfikatami żywotności i najwyższym standardzie bezpieczeństwa przemysłowego.

Złącze M12 binder 8-pin męskie proste 99 0487 12 08 to bezkompromisowe rozwiązanie dla wymagających aplikacji wielożyłowych. Doskonale sprawdza się w pracach konstrukcyjnych oraz trudnych zadaniach serwisowych, gdzie priorytetem jest precyzja sygnału i maksymalne skrócenie czasu montażu.
