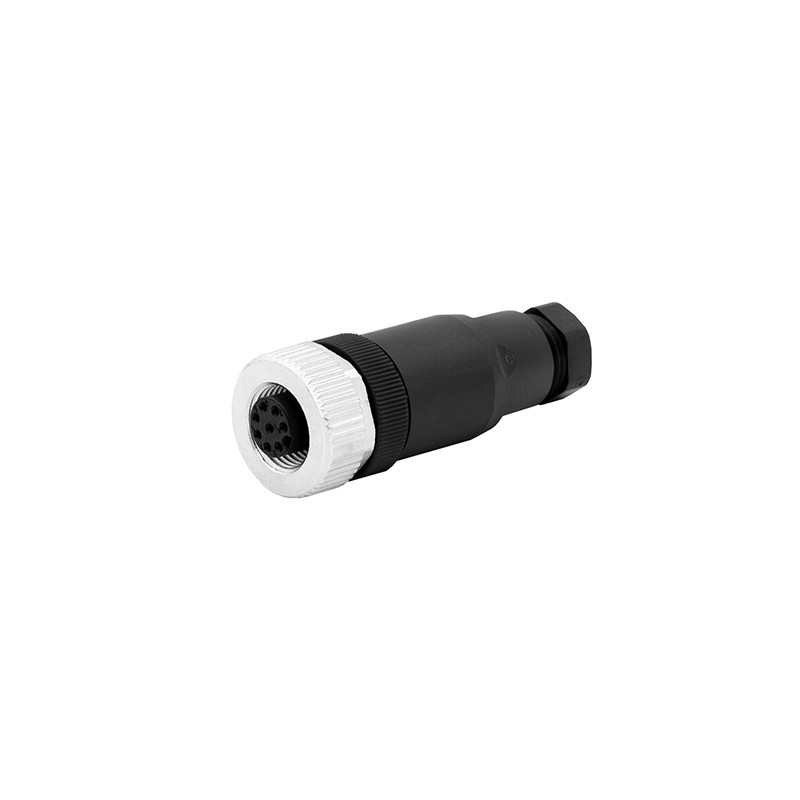

Złącze czujnikowe M12 8-pin, żeńskie, proste, skręcane | binder 99 0486 12 08

Ośmiopinowe żeńskie złącze kablowe M12 (gniazdo) w wersji prostej to wysoce wyspecjalizowany komponent połączeniowy, stworzony do obsługi zaawansowanych systemów transmisji sygnałów o dużej gęstości. Nieekranowana konstrukcja modelu Binder 99-0486-12-08 zapewnia wyjątkowo stabilne i bezpieczne połączenie wielożyłowe w trudnych warunkach przemysłowych. Dzięki zastosowaniu precyzyjnego systemu zacisków śrubowych, złącze umożliwia szybkie i pewne konfekcjonowanie grubych przewodów sygnałowych o średnicy zewnętrznej od 6,0 do 8,0 mm oraz przekroju żył do 0,25 mm². Rozwiązanie to całkowicie eliminuje potrzebę uciążliwego lutowania aż ośmiu gęsto rozmieszczonych pinów w warunkach polowych.

Zastosowanie

• Zaawansowane układy sprzężenia zwrotnego: Podłączanie enkoderów inkrementalnych i absolutnych, resolverów oraz systemów pomiaru drogi i kąta.
• Wielofunkcyjne systemy sensoryczne: Obsługa głowic optoelektronicznych, zaawansowanych skanerów kodów, kurtyn bezpieczeństwa oraz czujników wizyjnych (smart cameras).
• Wysokogęstościowe moduły I/O: Przesył sygnałów zbiorczych z wieloportowych skrzynek rozdzielczych i wysp zaworowych do szaf sterowniczych.
• Budowa maszyn i urządzeń (OEM): Integracja wielożyłowych tras kablowych w nowoczesnych robotach przemysłowych i liniach pakujących.
• Szybki serwis i utrzymanie ruchu: Natychmiastowa wymiana uszkodzonych złączy w gotowych wiązkach przewodów maszynowych bez konieczności stosowania stacji lutowniczych.

Najważniejsze cechy

• Typ złącza: M12, gniazdo kablowe (żeńskie), wersja prosta.

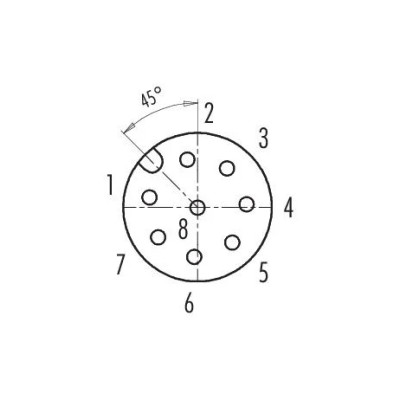

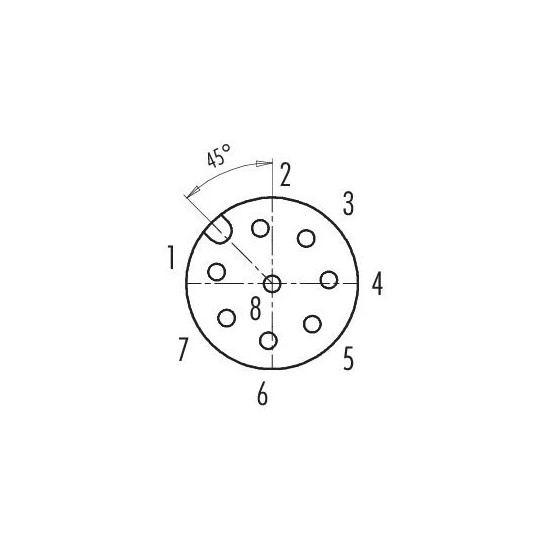

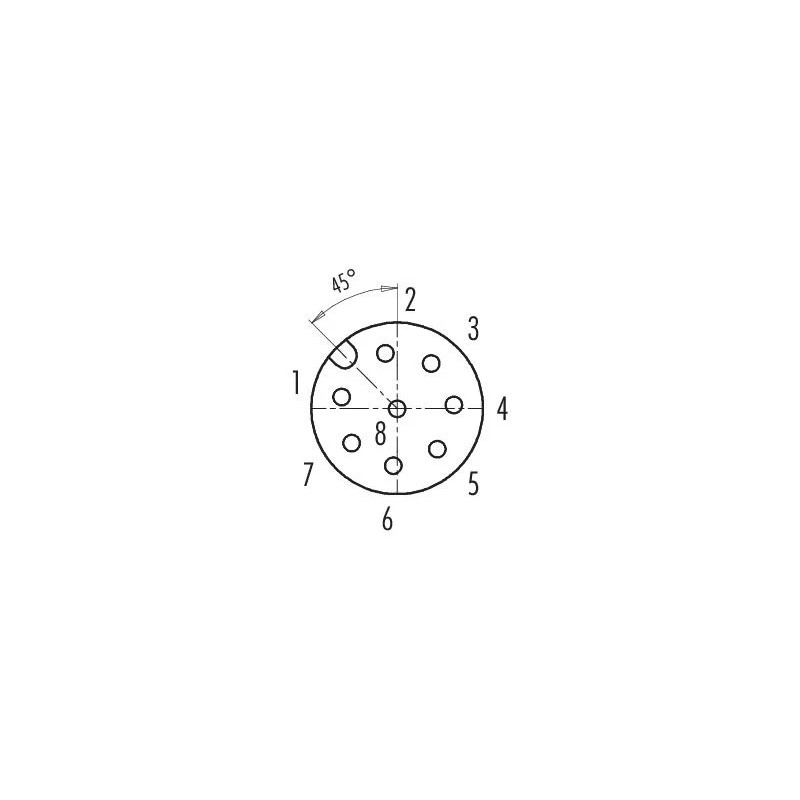

• Liczba pinów: 8-biegunowe z uniwersalnym kodowaniem typu A.

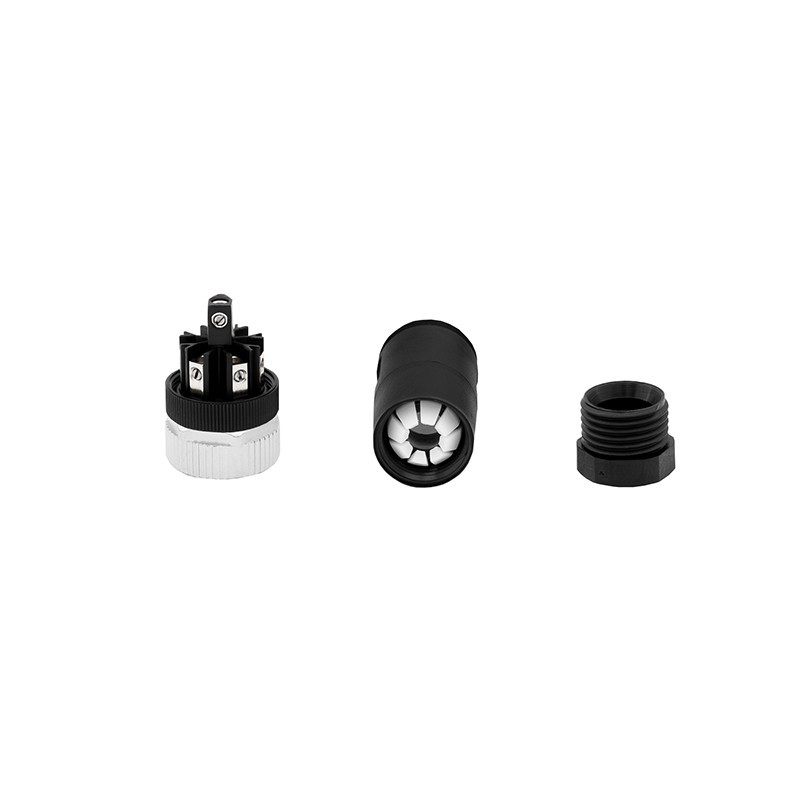

• Metoda montażu elektrycznego: Zacisk śrubowy (skręcane) – maksymalna wygoda i precyzja montażu polowego przy dużej gęstości styków.
• Przekrój żył przewodów: Do 0,25 mm² (AWG 24).
• Średnica zewnętrzna przewodów: Zoptymalizowana pod kable wielożyłowe w zakresie 6,0–8,0 mm.
• Klasa ochrony: IP67 – całkowita szczelność przed wnikaniem pyłu oraz odporność na wodę i wilgoć.
• Parametry elektryczne: Napięcie znamionowe 30 V oraz prąd do 2 A na pojedynczy styk.
• Konstrukcja: Wytrzymała, nieekranowana obudowa z polimerów technicznych z metalową nakrętką blokującą z mosiądzu niklowanego.

Dane techniczne

• Rodzaj złącza: Żeńskie (gniazdo), proste do konfekcjonowania
• Ilość kontaktów: 8 pinów
• Maksymalne napięcie: 30 V
• Maksymalny prąd (40 °C): 2 A
• Znamionowe napięcie udarowe: 800 V
• Klasa szczelności: IP67 (w stanie pełnego skręcenia)

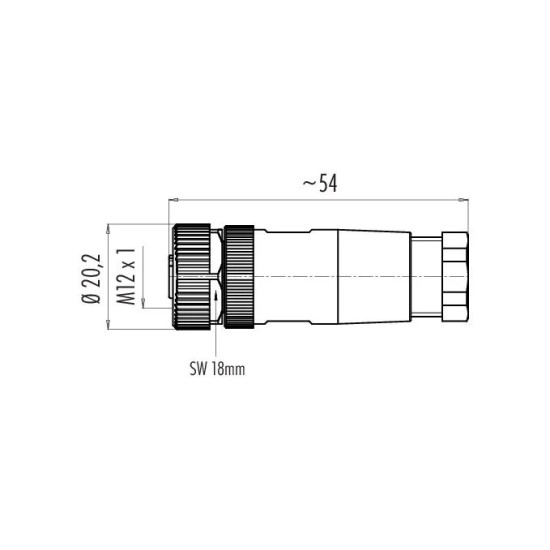

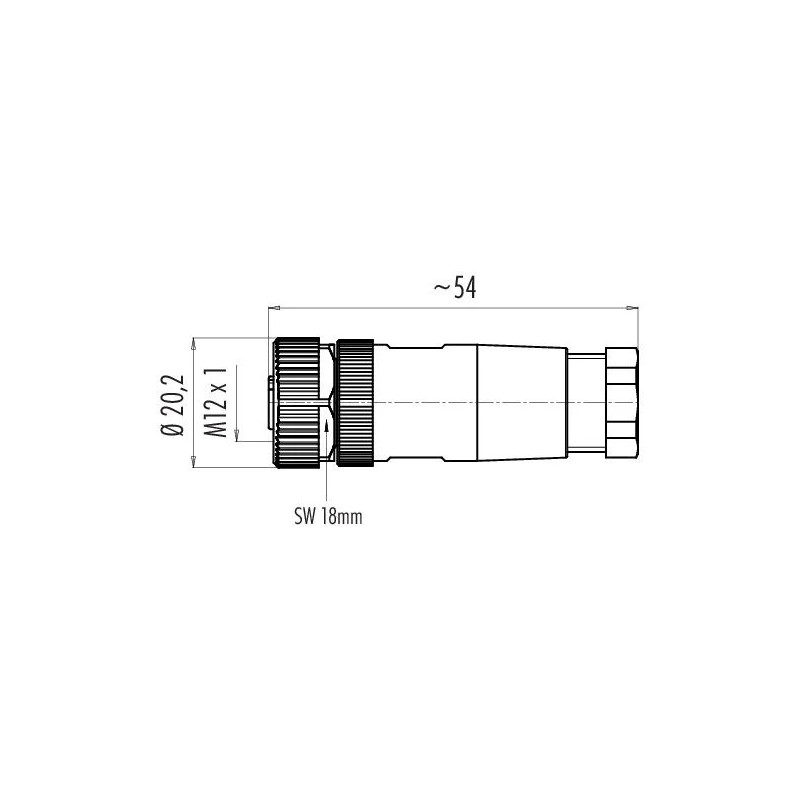

• Montaż mechaniczny: Na przewód, blokada gwintowana M12 x 1
• Średnica zewnętrzna przewodu: 6,0–8,0 mm (dławnica dopasowana do grubych kabli sygnałowych)
• Materiał styków: Brąz (CuSn), pokryty grubą warstwą złota (Au)
• Materiał obudowy: PA (klasa palności UL94 V-0)
• Zakres temperatur pracy: -40°C ... +85°C

Wsparcie techniczne i zamienniki

Złącze kablowe Binder 99-0486-12-08 bazuje na globalnym i znormalizowanym standardzie przemysłowym. Pozwala to na wykorzystanie go jako bezpośredniego, bezkompromisowego odpowiednika dla rozwiązań innych wiodących marek automatyki. W instalacjach z powodzeniem zastępuje popularne wtyki żeńskie M12 8-pin:

• Pepperl+Fuchs: V17-G-PG9 (Numer artykułu: 199931)
• Sick: DOS-1208-G (Numer artykułu: 6028422)
• Phoenix Contact: SACC-M12FS-8CON-PG9-M (Numer artykułu: 1513347)
• Turck: B8181-0 (Numer artykułu: 6904605)
• Balluff: BCC0A03 (BCC M438-0000-1A-000-51X850-000)
• Murrelektronik: 7000-17321-0000000

Dlaczego to złącze to wybór profesjonalistów?

• Koniec z lutowaniem 8 pinów: Precyzyjne polutowanie ośmiożyłowego kabla M12 na obiekcie (często na wysokościach lub w ciasnych zakamarkach) jest niezwykle trudne. Zaciski śrubowe Binder pozwalają na pewny montaż w kilka minut przy użyciu jednego wkrętaka.
• Niemiecka jakość wykonania: Marka Binder to ikona niezawodności połączeń okrągłych. Odlew gwintu oraz wewnętrzny izolator doskonale tłumią drgania i wibracje, eliminując ryzyko poluzowania się przewodów.
• Przystosowane do kabli wielożyłowych: Szeroki zakres dławienia (6-8 mm) idealnie odpowiada specyfice grubszego okablowania stosowanego w enkoderach oraz systemach wizyjnych.

Dlaczego warto wybrać ten produkt?

• Ochrona przed awariami i przestojami: Klasa ochrony IP67 gwarantuje, że wilgoć, chłodziwa oraz pyły technologiczne nie dostaną się do strefy styków, co zapobiega powstawaniu zwarć i błędów transmisji.
• Pełna uniwersalność systemowa: Pełna zgodność ze standardowym kodowaniem A gwarantuje bezproblemową współpracę z gniazdami maszynowymi wszystkich czołowych producentów automatyki.
• Idealny stan styków przez lata: Gruba warstwa złota (Au) na pinach skutecznie chroni złącze przed mikrokorozją, zapewniając bezbłędny przesył danych pomiarowych bez strat na sygnale.
• Bezpieczeństwo i trwałość: Obudowa z odpornego mechanicznie tworzywa PA wykazuje doskonałą odporność na smary, oleje i popularną chemię przemysłową.
• Gwarancja najwyższej jakości: Wybierając oryginalny komponent marki Binder, inwestujesz w produkt o udokumentowanej i certyfikowanej trwałości przemysłowej.

Złącze M12 binder 8-pin żeńskie proste 99 0486 12 08 to niezawodne, solidne i bezkonkurencyjne rozwiązanie do obsługi zaawansowanych linii sygnałowych. Gwarantuje najwyższą precyzję, odporność środowiskową oraz maksymalną oszczędność czasu podczas wymagających prac serwisowych i instalatorskich.
