77 3430 0000 50005-0500Przewód czujnikowy M12 5-pin, żeński, prosty, 5 m, PUR | binder 77 3430 0000 50005-0500

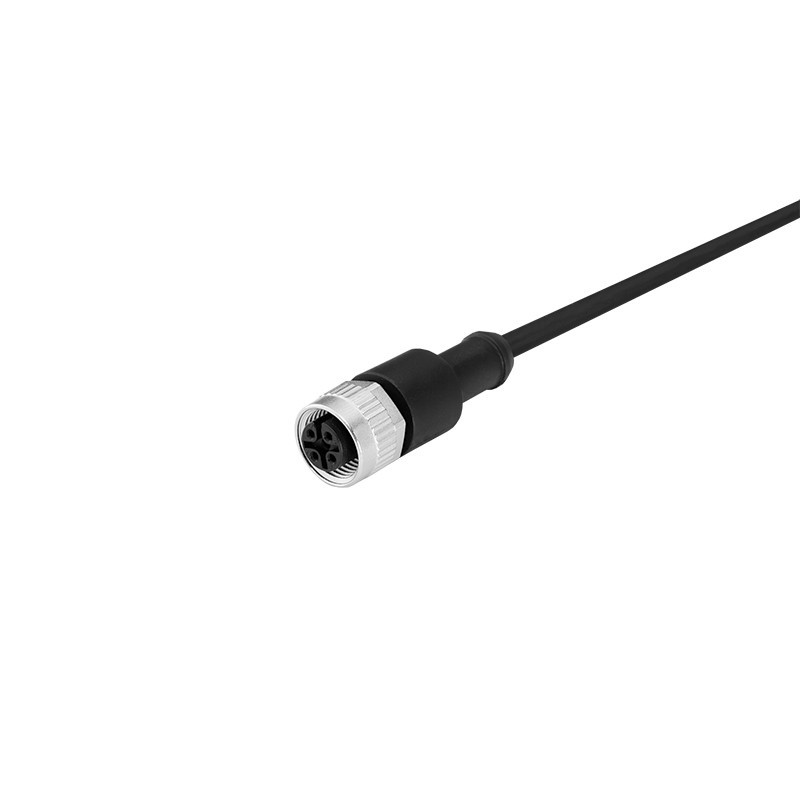

Przewód binder 77 3430 0000 50005-0500 służy do podłączania czujników, przetworników, urządzeń wykonawczych i innych elementów automatyki wyposażonych w męskie złącze M12 A-coded. Ma żeńskie, proste złącze M12, pięć styków oraz czarny przewód PUR o długości 5 m. Drugi koniec przewodu stanowią wolne żyły przeznaczone do podłączenia w szafie sterowniczej, module wejść i wyjść lub innym urządzeniu.

Pięciożyłowa konstrukcja pozwala obsłużyć urządzenia wymagające dodatkowego sygnału, drugiego wyjścia, wejścia sterującego lub osobnej funkcji przypisanej do pinu 5. Fabrycznie formowane złącze, pozłacane styki i metalowa nakrętka zapewniają trwałe połączenie elektryczne oraz mechaniczne.

Po prawidłowym połączeniu z kompatybilnym gniazdem produkt osiąga stopień ochrony IP68/IP69K. Bezhalogenowy przewód PUR jest przystosowany do instalacji nieruchomych, kontrolowanego ruchu i prawidłowo zaprojektowanych prowadników kablowych.

Zastosowanie

• podłączanie czujników i przetworników wyposażonych w męskie złącze M12 5-pin,
• czujniki z dodatkowym wejściem, wyjściem lub funkcją sterującą,
• przetworniki siły, ciśnienia i innych wielkości procesowych,
• moduły wejść i wyjść oraz rozproszone systemy sterowania,
• maszyny produkcyjne, montażowe, pakujące i kontrolne,
• systemy transportowe i przenośniki,
• stanowiska zrobotyzowane i pomocnicze osie ruchome,
• instalacje prowadzone w prowadnikach kablowych,
• urządzenia wymagające pięciu niezależnych żył przewodu.

Najważniejsze właściwości

• żeńskie, proste złącze M12,
• pięć styków i kodowanie A,
• pięć żył o przekroju 0,34 mm²,
• czarny przewód PUR o długości 5 m,
• konstrukcja bezhalogenowa i nieekranowana,
• styki CuSn pokryte złotem,
• złącze formowane wtryskowo na przewodzie,
• stopień ochrony IP68/IP69K,
• napięcie znamionowe 60 V,
• prąd znamionowy 4 A,
• ponad 5 milionów cykli zginania,
• dopuszczenie UL 2238.

Dane techniczne

Układ pinów i kolory żył

Funkcję poszczególnych pinów należy zawsze sprawdzić w dokumentacji podłączanego urządzenia. Pięciopinowe złącze M12 A-coded nie gwarantuje identycznego przypisania sygnałów we wszystkich czujnikach i przetwornikach.

Proste wyprowadzenie przewodu

Prosta obudowa prowadzi przewód w osi złącza. Takie wykonanie dobrze sprawdza się tam, gdzie za czujnikiem lub przetwornikiem pozostawiono odpowiednio dużo miejsca na łagodne wyprowadzenie przewodu.

Przewodu nie należy zaginać bezpośrednio przy formowanym korpusie. Jeżeli kabel musi zostać poprowadzony natychmiast w bok lub urządzenie znajduje się blisko profilu konstrukcyjnego, praktyczniejszy może być wariant kątowy.

Robotyka i prowadniki kablowe

Przewód PUR może pracować w aplikacjach wykonujących kontrolowane ruchy i osiąga trwałość przekraczającą 5 milionów cykli zginania. W prowadniku należy zachować promień gięcia wynoszący co najmniej dziesięciokrotność średnicy przewodu oraz przestrzegać dopuszczalnej prędkości, przyspieszenia i długości przesuwu.

Przewodu nie należy automatycznie traktować jako kabla przeznaczonego do nieograniczonego skręcania. W aplikacjach obejmujących intensywną torsję osi robota wymagania należy porównać z parametrami konkretnego ruchu.

Montaż i bezpieczeństwo

Powierzchnie uszczelniające powinny być czyste i nieuszkodzone. Pierścień gwintowany należy dokręcić ręcznie momentem około 0,6 Nm, bez obracania formowanego korpusu względem przewodu.

Stopień ochrony IP68/IP69K obowiązuje po prawidłowym połączeniu z kompatybilnym złączem M12. Produkt nie jest przeznaczony do stałej pracy pod wodą. W instalacjach zewnętrznych metalowe elementy należy chronić przed długotrwałą korozją.

Przewodu nie wolno łączyć ani rozłączać pod obciążeniem. Przed uruchomieniem instalacji należy sprawdzić napięcie, funkcję wszystkich pięciu pinów oraz obciążalność wejść i wyjść urządzenia.

Możliwe zamienniki

Poniższe przewody mają zbliżoną konfigurację: żeńskie, proste złącze M12 kodowane A, pięć styków, pięć żył, przewód PUR oraz długość 5 m. Przed zastosowaniem zamiennika należy porównać układ pinów, napięcie, przekrój żył, stopień ochrony, właściwości przewodu i wymagane dopuszczenia.

• SICK YF2A15-050UB5XLEAX, numer 2095618
• Phoenix Contact SAC-5P-5,0-PUR/M12FS, numer 1669848
• Pepperl+Fuchs V15-G-5M-PUR
• Murrelektronik 7000-12241-7320500
• Turck RKC4.5T-5/TXL, numer 6625507
• ifm EVC071
• Balluff BCC09H5 / BCC M415-0000-1A-034-PX0534-050

Inne warianty dostępne w Sensor Standard

• M12 5-pin, żeński, kątowy, 5 m, PVC – binder 77 3434 0000 20005-0500
• M12 4-pin, żeński, prosty, 5 m, PUR – binder 77 3430 0000 50004-0500
• M12 4-pin, żeński, kątowy, 5 m, PUR – binder 77 3434 0000 50004-0500
• M12 4-pin, żeński, prosty, 10 m, PUR – binder 77 3430 0000 50004-1000
• M12 4-pin, żeński, prosty, 5 m, PVC – binder 77 3430 0000 20004-0500

Dlaczego warto wybrać ten przewód?

• obsługa urządzeń wykorzystujących pięć niezależnych żył,
• fabrycznie formowane i szczelne złącze binder,
• przewód PUR do instalacji stałych i kontrolowanego ruchu,
• ponad 5 milionów cykli zginania,
• pozłacane styki odporne na utlenianie,
• wysoki stopień ochrony po prawidłowym połączeniu,
• standardowe kodowanie M12-A,
• wolny koniec ułatwiający podłączenie w szafie sterowniczej.

Najczęściej zadawane pytania

Czy ten przewód można zastąpić przewodem 4-pin?

Tylko wtedy, gdy podłączane urządzenie wykorzystuje wyłącznie cztery styki i producent dopuszcza takie połączenie. Jeżeli pin 5 pełni funkcję sygnałową, zastosowanie przewodu 4-żyłowego spowoduje brak tej funkcji.

Czy przewód nadaje się do prowadnika kablowego?

Tak, przy zachowaniu minimalnego promienia gięcia oraz parametrów ruchu określonych dla przewodu.

Czy przewód można stosować w robotyce?

Może pracować w kontrolowanych aplikacjach ruchomych. W przypadku intensywnego skręcania osi robota należy dodatkowo zweryfikować wymaganą odporność na torsję.

Czy przewód jest ekranowany?

Nie. Model ma konstrukcję nieekranowaną. W instalacjach narażonych na silne zakłócenia elektromagnetyczne należy sprawdzić, czy urządzenie wymaga wersji ekranowanej.

Czy napięcie znamionowe wynosi 250 V?

Nie. Dla dokładnego modelu 5-pin binder 77 3430 0000 50005-0500 napięcie znamionowe wynosi 60 V, a znamionowe napięcie udarowe 1500 V.

Czy IP68 oznacza możliwość stałej pracy pod wodą?

Nie. Stopień ochrony obowiązuje po prawidłowym połączeniu z kompatybilnym złączem. Produkt nie jest przeznaczony do stałego użytkowania pod wodą.

Czy 79 3440 35 05 jest wcześniejszym symbolem tego przewodu?

Tak, binder podaje 79 3440 35 05 jako poprzedni numer katalogowy. Przed zastąpieniem starszego egzemplarza należy porównać jego kartę z aktualną specyfikacją.
