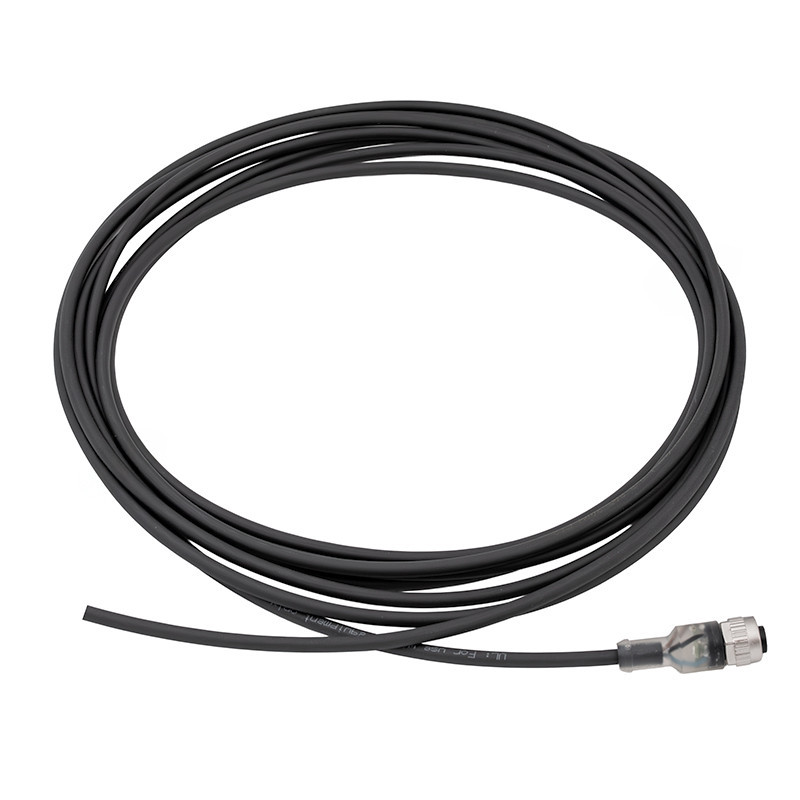

Przewód binder 77 3630 0000 50004-0500 służy do podłączania czujników PNP oraz urządzeń automatyki wyposażonych w złącze M12 z kodowaniem A. Ma proste, żeńskie złącze 4-pinowe, przewód o długości 5 m oraz wolne końce żył przeznaczone do podłączenia w rozdzielnicy, module wejściowym lub układzie sterowania.

Zintegrowana sygnalizacja LED umożliwia wzrokową kontrolę obecności napięcia oraz stanu wyjścia czujnika. Zielona dioda sygnalizuje zasilanie, a żółta aktywność wyjścia PNP. Rozwiązanie ułatwia uruchamianie instalacji i lokalizowanie usterek bez wykonywania dodatkowych pomiarów.

Czarny, bezhalogenowy przewód PUR ma cztery żyły o przekroju 0,34 mm² i jest przystosowany do powtarzalnego zginania. Producent określa jego trwałość na ponad 5 milionów cykli, dzięki czemu może być stosowany w prowadnikach kablowych i odpowiednio dobranych aplikacjach robotycznych.

Zastosowanie

• podłączanie czujników indukcyjnych, optycznych i pojemnościowych PNP,
• wizualna kontrola zasilania i stanu wyjścia czujnika,
• linie produkcyjne i stanowiska montażowe,
• maszyny pakujące i systemy transportowe,
• moduły wejściowe sterowników PLC,
• instalacje w magazynach automatycznych,
• prowadniki kablowe i instalacje wykonujące kontrolowany ruch,
• aplikacje robotyczne wykorzystujące powtarzalne zginanie przewodu,
• diagnostyka instalacji czujnikowych bez dodatkowych przyrządów.

Najważniejsze właściwości

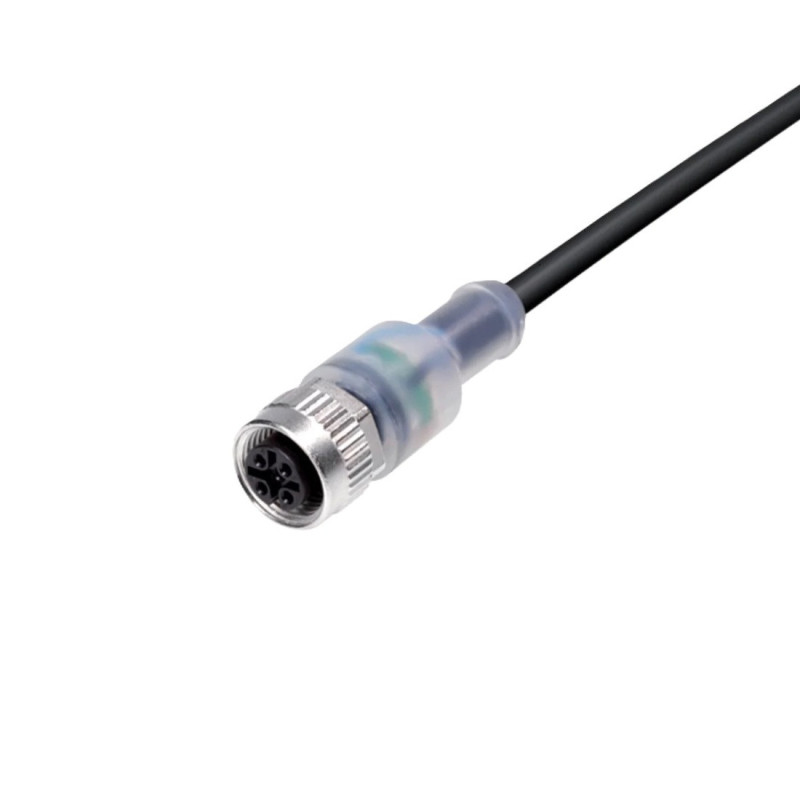

• proste żeńskie złącze M12,
• cztery styki i kodowanie A,
• wykonanie dla czujników PNP,
• zielona i żółta sygnalizacja LED,
• fabrycznie zalana konstrukcja,
• czarny przewód PUR o długości 5 m,
• cztery żyły 0,34 mm² / AWG 22,
• bezhalogenowa izolacja żył PP9Y,
• wykonanie nieekranowane,
• ponad 5 milionów cykli zginania,
• stopień ochrony IP68/IP69K,
• dopuszczenie UL 2238.

Parametry techniczne

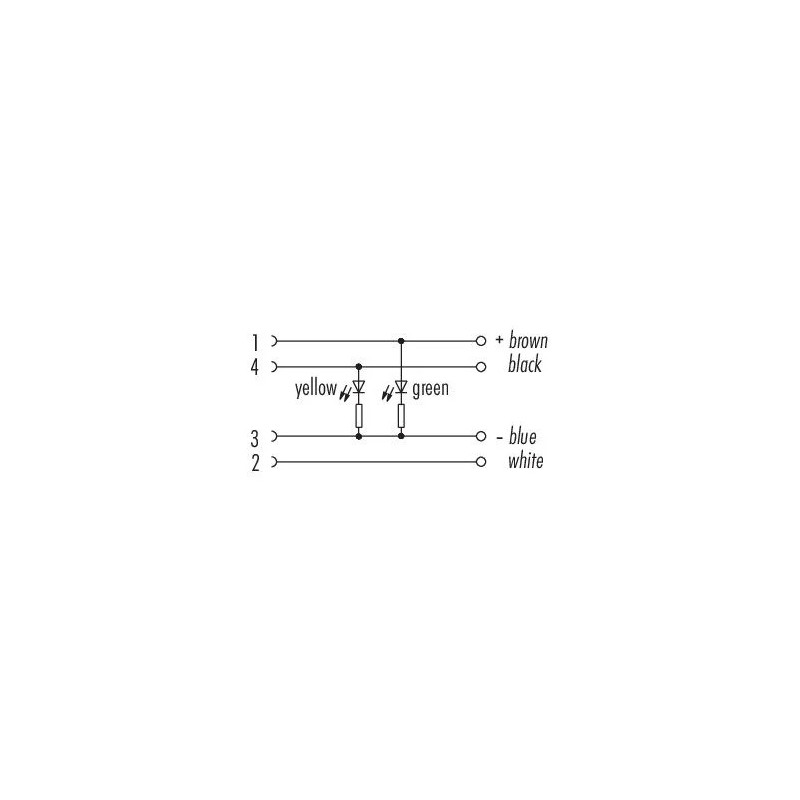

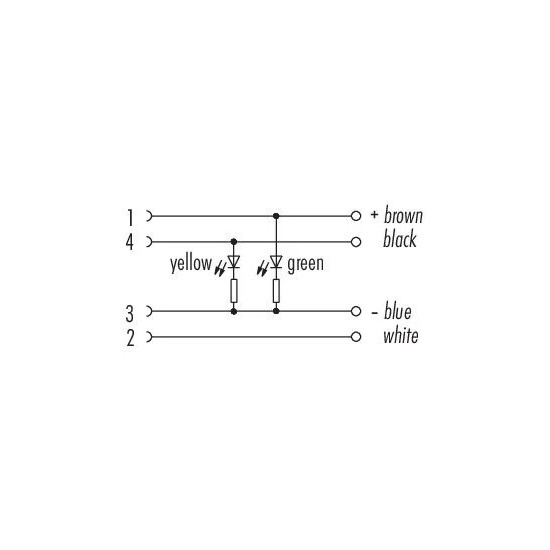

Sygnalizacja LED

• Zielona dioda LED — sygnalizacja obecności napięcia zasilającego.
• Żółta dioda LED — sygnalizacja aktywnego wyjścia PNP.

Sygnalizacja umożliwia szybkie sprawdzenie, czy czujnik jest zasilany oraz czy jego wyjście zmienia stan podczas pracy maszyny.

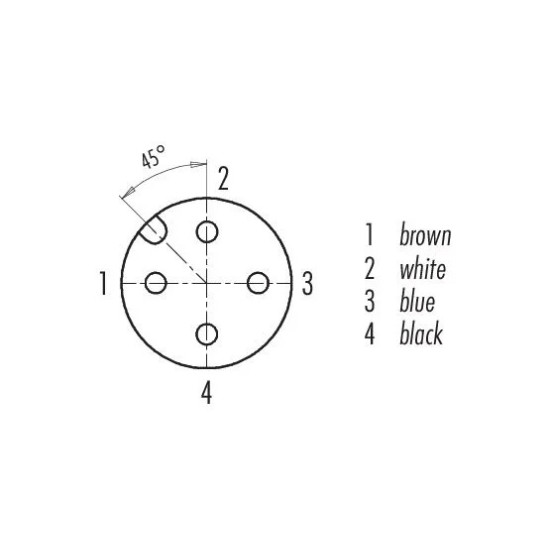

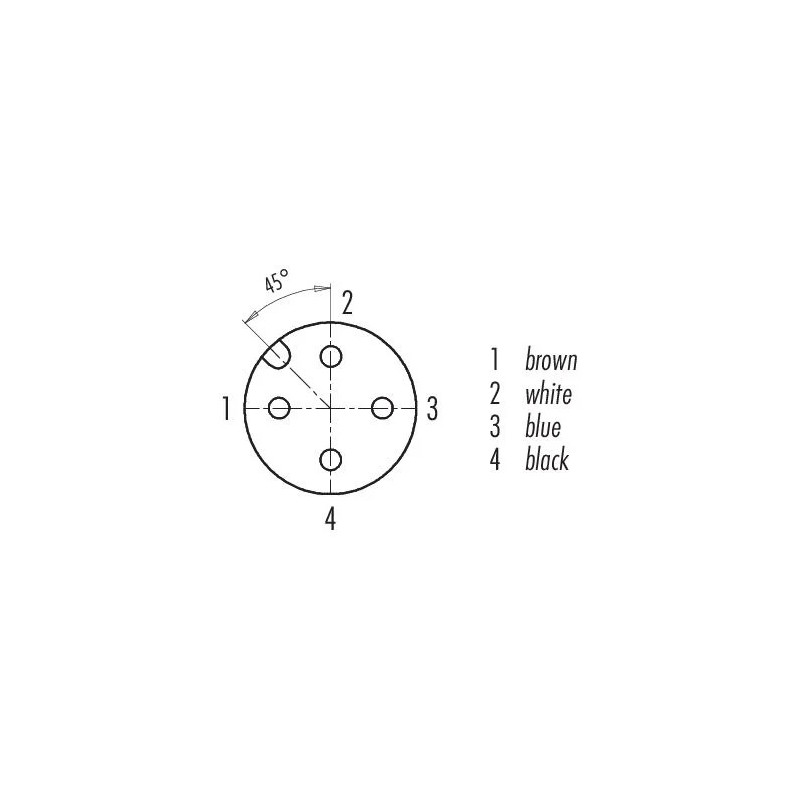

Układ pinów i kolory żył

Funkcja pinu 2 zależy od podłączonego czujnika lub urządzenia. Przed uruchomieniem należy porównać układ wyprowadzeń z dokumentacją podłączanego produktu.

Do robotyki i prowadników kablowych

Przewód PUR został przystosowany do powtarzalnego zginania. Producent deklaruje ponad 5 milionów cykli zginania oraz prędkość ruchu do 200 m/min. W pracy ruchomej należy zachować promień gięcia wynoszący co najmniej dziesięciokrotność średnicy przewodu.

Parametry dotyczą pracy przez kontrolowane zginanie. Jeżeli przewód będzie stale skręcany wokół własnej osi, należy oddzielnie zweryfikować warunki torsyjne konkretnej aplikacji robotycznej.

Montaż i bezpieczeństwo

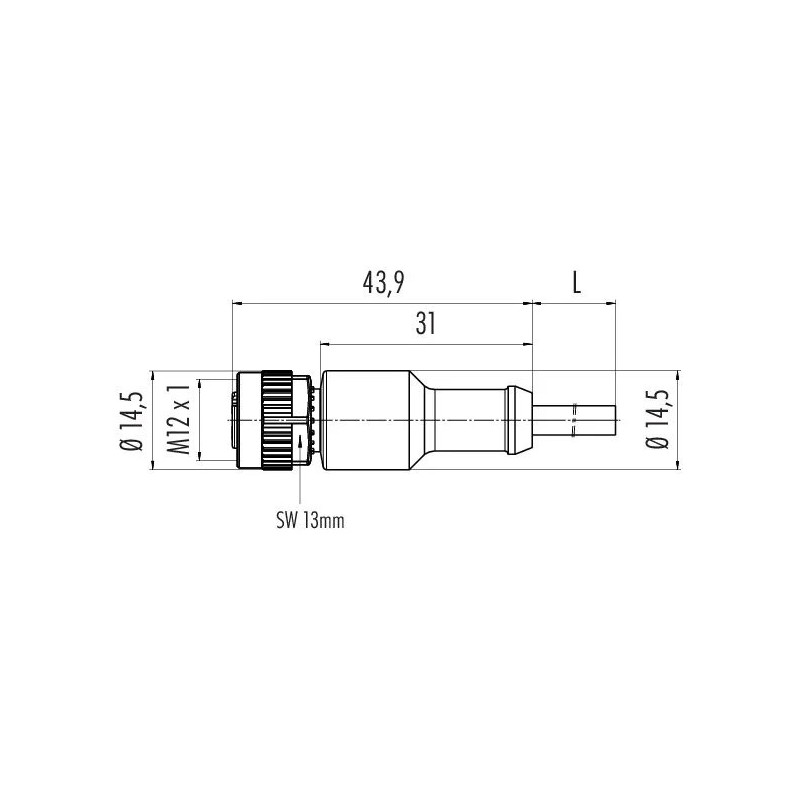

Złącze należy połączyć z kompatybilnym gniazdem M12-A i dokręcić pierścień gwintowany ręcznie, z momentem około 0,6 Nm. Przewód powinien zostać zabezpieczony przed rozciąganiem, ostrym załamaniem i przenoszeniem obciążeń mechanicznych na korpus złącza.

Deklarowany stopień ochrony IP68/IP69K obowiązuje po prawidłowym połączeniu i dokręceniu kompatybilnych elementów. Złącza nie należy łączyć ani rozłączać pod obciążeniem.

Symbole porównawcze innych producentów

Poniższe przewody mają zbliżoną konfigurację LED PNP, żeńskie proste złącze M12-A, przewód PUR oraz długość 5 m. Przed zamianą należy porównać układ styków, liczbę diod, obsługiwane wyjście czujnika, napięcie oraz parametry mechaniczne.

• Pepperl+Fuchs V1-G-A2-BK5M-PUR-U,
• ifm EVC645,
• Murrelektronik 7000-12291-6340500,
• Phoenix Contact SAC-4P-5,0-PUR/M12FS-2L, numer 1694826,
• Turck RKC4.4T-P7X2-5/TXL, numer 6626177,
• Balluff BCC0328 / BCC M415-0000-1A-008-PX0434-050.

Dostępne warianty

• M12 LED PNP 4-pin, żeński, kątowy, 5 m, PUR – binder 77 3634 0000 50004-0500
• M12 LED PNP 4-pin, żeński, kątowy, 10 m, PUR – binder 77 3634 0000 50004-1000
• M12 4-pin, żeński, prosty, 5 m, PUR, bez LED – binder 77 3430 0000 50004-0500
• M12 4-pin, żeński, prosty, 10 m, PUR, bez LED – binder 77 3430 0000 50004-1000

Dlaczego warto wybrać ten przewód?

Przewód łączy trwałą konstrukcję M12 z sygnalizacją ułatwiającą diagnostykę instalacji. Zielona i żółta dioda pozwalają szybko sprawdzić zasilanie oraz stan wyjścia PNP, a przewód PUR o trwałości przekraczającej 5 milionów cykli zginania umożliwia wykorzystanie produktu w wymagających instalacjach przemysłowych.

FAQ

Do jakich czujników przeznaczony jest przewód?

Przewód jest przeznaczony do czujników i urządzeń wykorzystujących wyjście PNP oraz złącze M12-A.

Co sygnalizują diody LED?

Zielona dioda sygnalizuje obecność zasilania, a żółta stan wyjścia PNP.

Czy przewód współpracuje z czujnikami NPN?

Ten konkretny model jest wersją PNP. Wersji NPN nie należy zastępować nim bez sprawdzenia układu elektrycznego.

Czy przewód nadaje się do prowadników kablowych?

Tak. Producent deklaruje ponad 5 milionów cykli zginania. Podczas ruchu należy zachować promień gięcia wynoszący co najmniej 10 × średnica przewodu.

Czy przewód jest ekranowany?

Nie. Jest to wykonanie nieekranowane.

Czy przewód jest bezhalogenowy?

Tak. Zewnętrzna powłoka jest wykonana z PUR, a izolacja żył PP9Y została określona jako bezhalogenowa.
