77 3634 0000 50004-1000Przewód czujnikowy M12 LED PNP 4-pin, żeński, kątowy, 10 m, PUR | binder 77 3634 0000 50004-1000

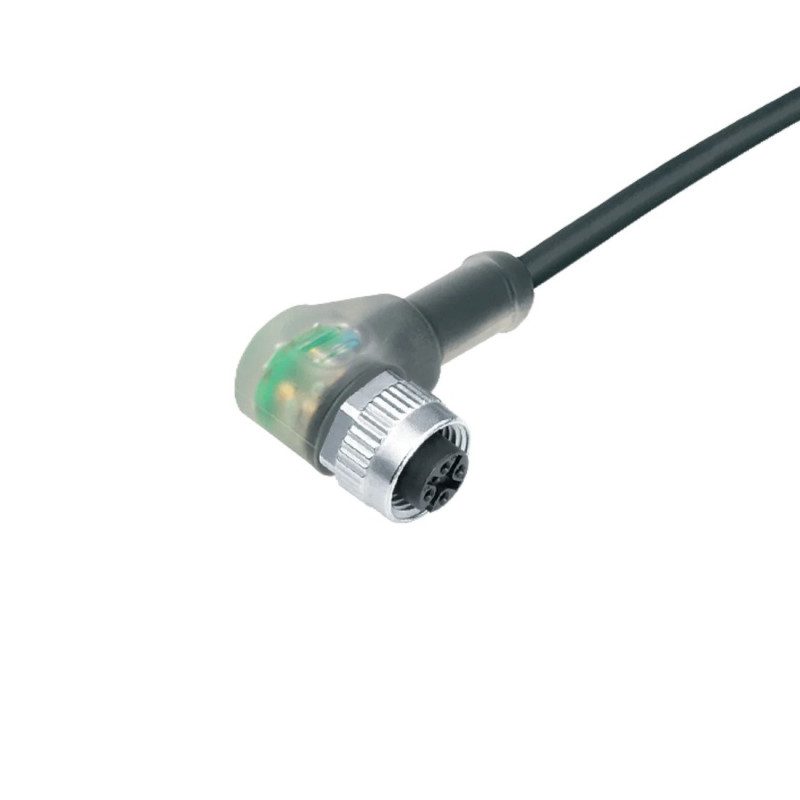

Przewód czujnikowy binder 77 3634 0000 50004-1000 umożliwia podłączanie czujników i urządzeń wykonawczych z wyjściem PNP do układów automatyki przemysłowej. Ma żeńskie, kątowe złącze M12-A, cztery styki, cztery żyły oraz wolny koniec przewodu.

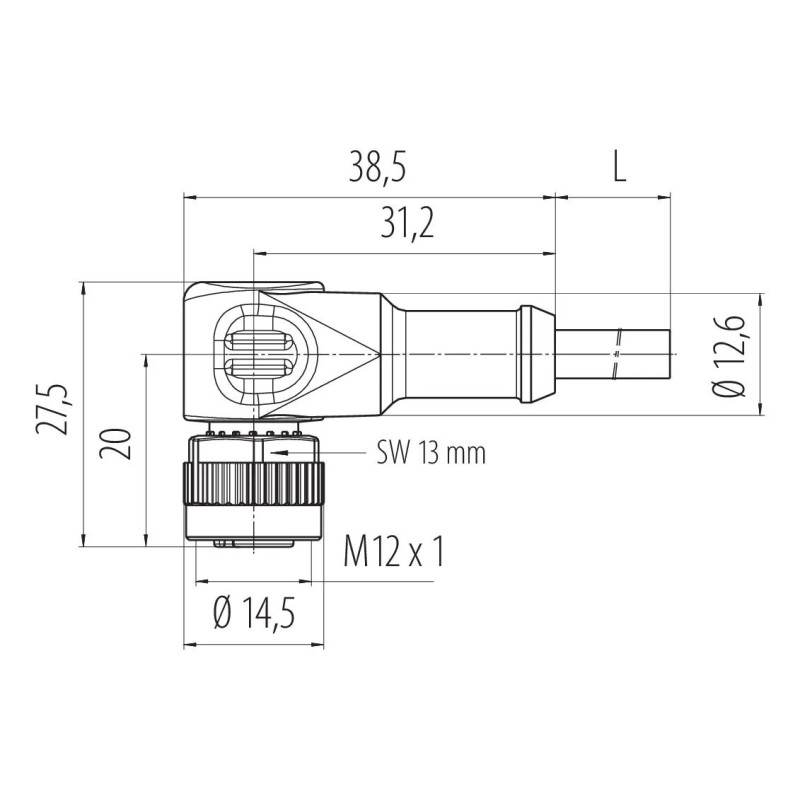

Długość 10 m ułatwia prowadzenie sygnału pomiędzy czujnikiem a szafą sterowniczą, modułem wejściowym lub puszką przyłączeniową bez stosowania dodatkowego przedłużacza. Kątowe wyprowadzenie przewodu pozwala na montaż w ograniczonej przestrzeni i zmniejsza naprężenie kabla bezpośrednio za złączem.

Zielona dioda sygnalizuje obecność napięcia roboczego, natomiast żółta wskazuje stan funkcji przełączającej. Ułatwia to diagnostykę instalacji i szybkie sprawdzenie działania czujnika bez korzystania z dodatkowych przyrządów pomiarowych.

Czarny, bezhalogenowy przewód PUR jest przeznaczony do pracy w wymagających warunkach przemysłowych. Może pracować w prowadnikach kablowych, instalacjach robotycznych oraz innych układach wykonujących powtarzalne ruchy. Producent deklaruje ponad 5 milionów cykli zginania.

Formowana wtryskowo konstrukcja, pozłacane styki oraz gwintowane połączenie M12 zapewniają trwałe połączenie elektryczne i mechaniczne. Po prawidłowym połączeniu z kompatybilnym gniazdem urządzenia przewód osiąga stopień ochrony IP68/IP69K.

Zastosowanie

• podłączanie czujników z wyjściem PNP,
• automatyka maszyn i linii produkcyjnych,
• szafy sterownicze i moduły wejściowe,
• systemy transportowe i magazyny automatyczne,
• instalacje wymagające przewodu o długości 10 m,
• prowadniki kablowe,
• robotyka i ruchome elementy maszyn,
• miejsca o ograniczonej przestrzeni montażowej,
• aplikacje wymagające wizualnej kontroli zasilania i sygnału.

Najważniejsze korzyści

• sygnalizacja napięcia i stanu przełączenia za pomocą LED,
• kątowe wyprowadzenie przewodu ograniczające przestrzeń montażową,
• długość 10 m umożliwiająca wykonanie rozleglejszego połączenia,
• przewód PUR do zastosowań ruchomych,
• możliwość pracy w prowadnikach kablowych,
• ponad 5 milionów deklarowanych cykli zginania,
• pozłacane styki,
• bezhalogenowa izolacja żył,
• wysoki stopień ochrony po prawidłowym skręceniu.

Parametry techniczne

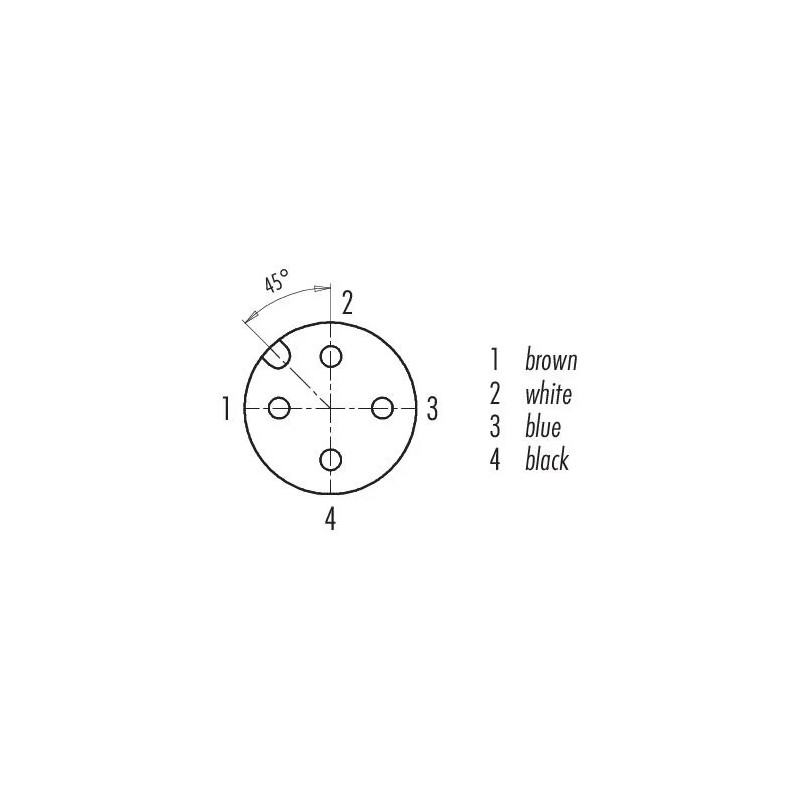

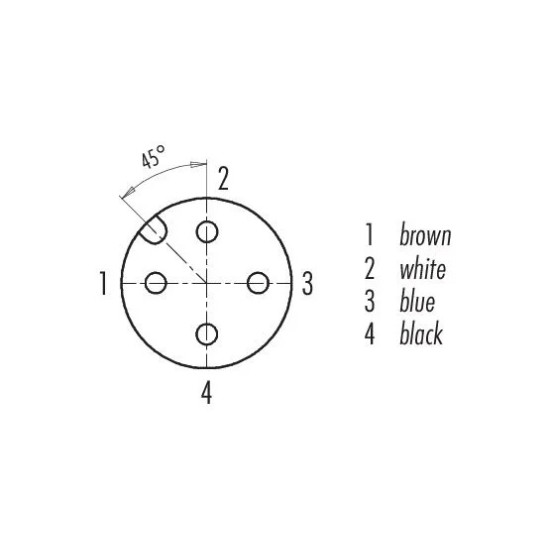

Przyporządkowanie styków i żył

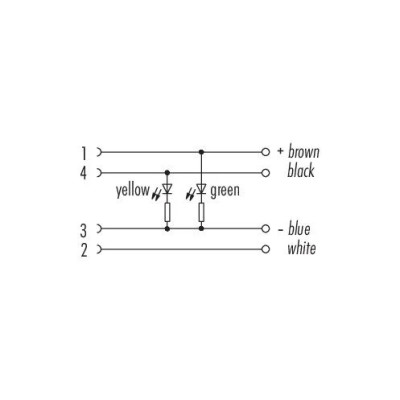

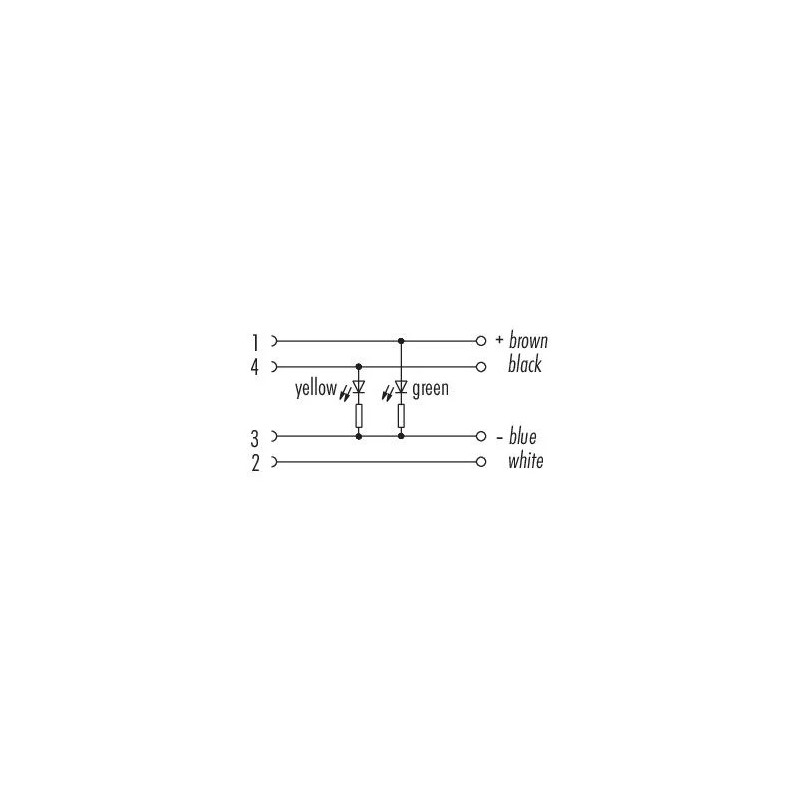

Zielona dioda pełni funkcję wskaźnika napięcia roboczego, natomiast żółta sygnalizuje stan przełączenia.

Warianty produktu

• Wersja kątowa, LED PNP, 4-pin, 5 m PUR – binder 77 3634 0000 50004-0500
• Wersja prosta, LED PNP, 4-pin, 5 m PUR – binder 77 3630 0000 50004-0500
• Wersja kątowa bez LED, 4-pin, 10 m PUR – binder 77 3434 0000 50004-1000

Symbole porównawcze innych producentów

Poniższe przewody mają zbliżoną konfigurację. Przed zastosowaniem należy porównać układ i wykonanie wkładki, liczbę oraz funkcję diod LED, napięcie robocze, parametry przewodu i wymagany stopień ochrony.

• SICK YI2A14-100UB3XLEAX, numer 2095838,
• Turck WKC4.4T-P7X2-10/TXL, numer 6626185,
• Phoenix Contact SAC-4P-10,0-PUR/M12FR-2L V2A, numer 1507887,
• Balluff BCC0FPM / BCC M425-0000-1A-010-PX4434-100-C003,
• Pepperl+Fuchs V1-W-A2-BK10M-PUR-U,
• ifm EVC009,
• Murrelektronik 7000-12421-6341000.

Najczęściej zadawane pytania

Do czego służy przewód binder 77 3634 0000 50004-1000?

Przewód służy do podłączania czujników i urządzeń wykonawczych z wyjściem PNP do układów automatyki. Ma żeńskie, kątowe złącze M12-A i wolny koniec przewodu.

Co oznacza sygnalizacja LED PNP?

Sygnalizacja jest przystosowana do współpracy z wyjściami PNP. Zielona dioda wskazuje obecność napięcia roboczego, a żółta sygnalizuje stan przełączenia.

Czy przewód nadaje się do czujników NPN?

Nie jest to właściwa wersja dla wyjść NPN. Do takiego czujnika należy dobrać przewód z układem LED przeznaczonym dla sygnału NPN.

Czy przewód można stosować w prowadnikach kablowych?

Tak. Przewód PUR jest przeznaczony do pracy ruchomej, a producent deklaruje ponad 5 milionów cykli zginania.

Czy przewód nadaje się do robotyki?

Tak. Może być używany w robotyce i innych instalacjach wykonujących powtarzalne ruchy, pod warunkiem zachowania wymaganego promienia gięcia oraz pozostałych parametrów pracy.

Kiedy wybrać wersję o długości 10 m?

Wersja 10 m jest odpowiednia, gdy czujnik znajduje się w większej odległości od modułu wejściowego, puszki przyłączeniowej lub szafy sterowniczej i połączenie ma być wykonane bez dodatkowego przedłużacza.

Kiedy warto wybrać złącze kątowe?

Kątowe wyprowadzenie sprawdza się w ograniczonej przestrzeni i pozwala prowadzić przewód bliżej obudowy urządzenia.

Czy przewód jest ekranowany?

Nie. Jest to czterożyłowy przewód nieekranowany.

Jaki stopień ochrony zapewnia złącze?

Po prawidłowym połączeniu i skręceniu z kompatybilnym gniazdem złącze osiąga stopień ochrony IP68/IP69K.
