77 3434 0000 50004-1000Przewód czujnikowy M12 4-pin, żeński, kątowy, 10 m, PUR | binder 77 3434 0000 50004-1000

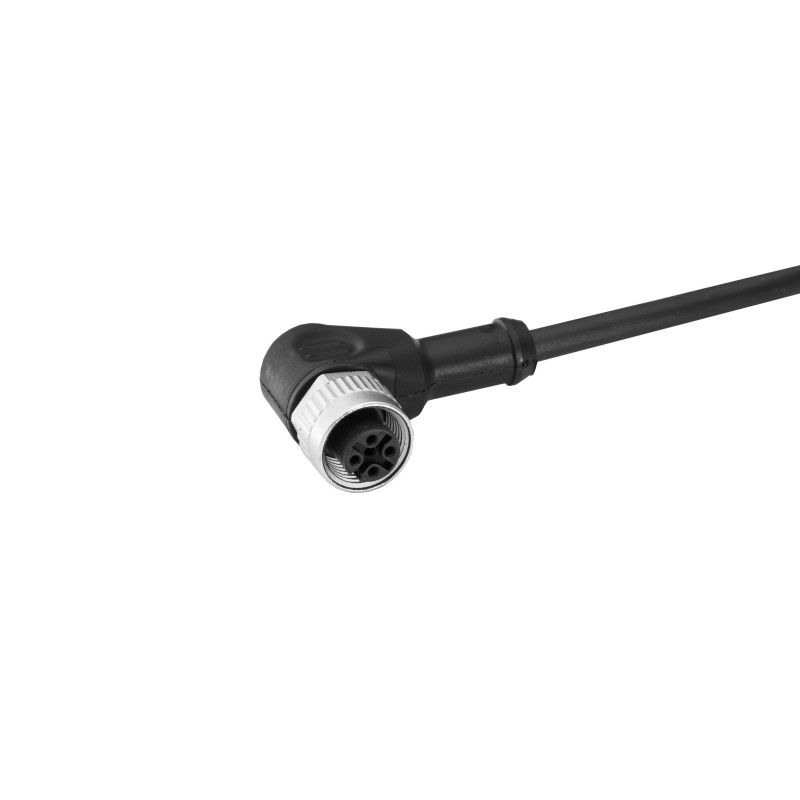

Przewód czujnikowy binder 77 3434 0000 50004-1000 jest wyposażony w żeńskie, kątowe złącze M12 z kodowaniem A oraz cztery żyły zakończone wolnymi końcami. Długość 10 metrów ułatwia podłączanie czujników i urządzeń wykonawczych znajdujących się w większej odległości od szafy sterowniczej lub modułu wejść i wyjść.

Kątowe wyprowadzenie przewodu ogranicza przestrzeń potrzebną za czujnikiem i zmniejsza ryzyko nadmiernego zaginania kabla bezpośrednio przy złączu. Czarny płaszcz PUR jest przeznaczony do wymagających zastosowań przemysłowych, w tym do pracy w prowadnikach kablowych i instalacjach robotycznych.

Przewód nie ma wbudowanej sygnalizacji LED. Nie narzuca więc rodzaju wyjścia czujnika PNP lub NPN — przed podłączeniem należy sprawdzić układ styków oraz parametry elektryczne współpracującego urządzenia.

Starszy symbol katalogowy tego wykonania: binder 79 3434 24 04.

Zastosowanie

• Podłączanie czujników indukcyjnych, pojemnościowych, optycznych i ultradźwiękowych ze złączem M12-A.
• Automatyka maszyn, linie produkcyjne i stanowiska montażowe.
• Prowadniki kablowe oraz instalacje wykonujące ruchy powtarzalne.
• Robotyka i ruchome elementy maszyn.
• Przenośniki, systemy transportowe i magazyny automatyczne.
• Instalacje o ograniczonej przestrzeni za czujnikiem.

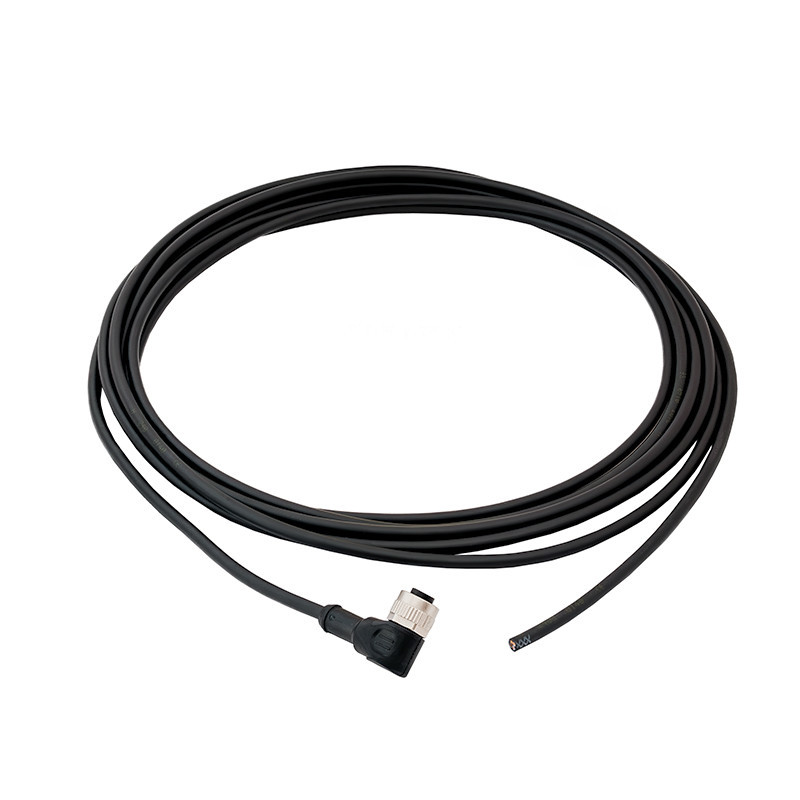

• Połączenia wymagające przewodu o długości 10 m i wolnych końców żył.

Najważniejsze korzyści

• Kątowe złącze 90° pozwala ograniczyć przestrzeń montażową.
• Płaszcz PUR zapewnia wysoką odporność mechaniczną i na ścieranie.
• Konstrukcja przewodu jest przystosowana do ponad 5 milionów cykli zginania.
• Cztery żyły umożliwiają współpracę z czujnikami wykorzystującymi dodatkowe wyjście lub funkcję.
• Pozłacane styki zapewniają trwałe i stabilne połączenie elektryczne.
• Stopień ochrony IP68 / IP69K zabezpiecza prawidłowo skręcone połączenie przed pyłem i wodą.
• Długość 10 m pozwala ograniczyć stosowanie dodatkowych połączeń pośrednich.
• Brak LED umożliwia stosowanie przewodu z różnymi układami PNP i NPN po wcześniejszej kontroli pinoutu.

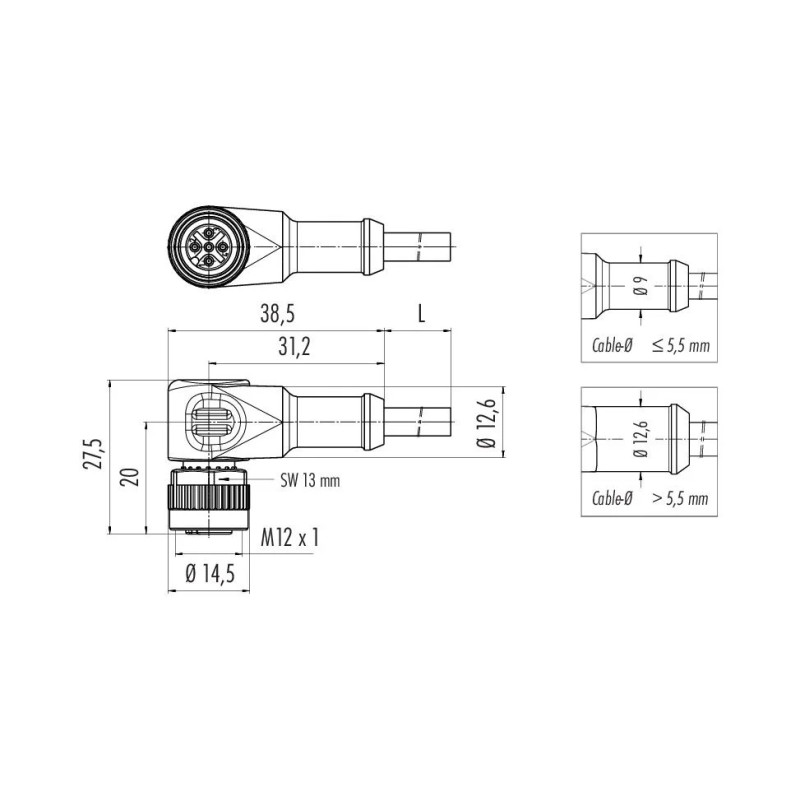

Dane techniczne

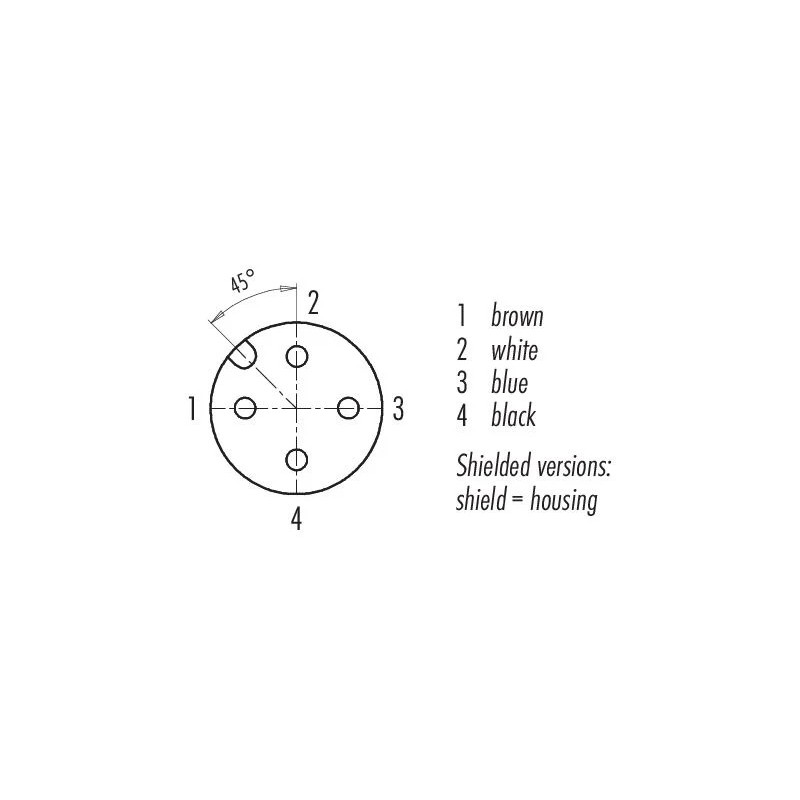

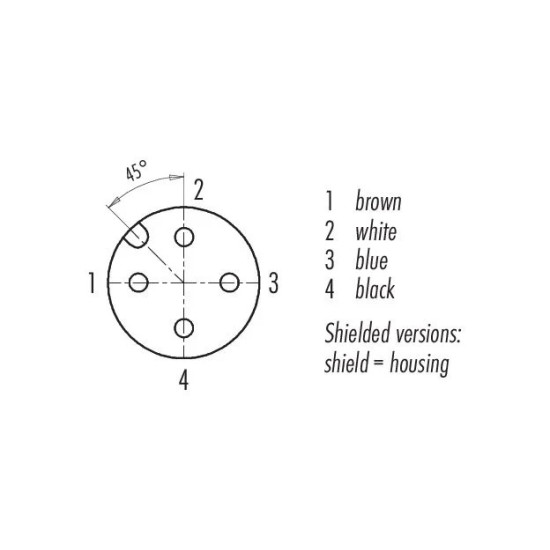

Układ styków i kolory żył

Funkcję poszczególnych żył należy ustalić na podstawie schematu podłączanego czujnika lub urządzenia. Sam kolor żyły nie powinien być jedyną podstawą określenia jej funkcji.

Inne warianty przewodu binder

• Wersja kątowa, 4-pin, PUR, 5 m – binder 77 3434 0000 50004-0500
• Wersja prosta, 4-pin, PUR, 10 m – binder 77 3430 0000 50004-1000
• Wersja kątowa, 4-pin, PVC, 10 m – binder 77 3434 0000 20004-1000
• Wersja kątowa z LED PNP, 4-pin, PUR, 10 m – binder 77 3634 0000 50004-1000

Symbole porównawcze innych producentów

Poniższe przewody mają zbliżoną konfigurację: żeńskie, kątowe złącze M12-A, cztery żyły, przewód PUR o długości 10 m oraz wolny koniec. Przed zastosowaniem należy porównać wymiary, pinout, parametry elektryczne, stopień ochrony i wymagania konkretnej instalacji.

• SICK YG2A14-100UB3XLEAX, numer 2095768
• Turck WKC4.4T-10/TXL, numer 6625517
• Phoenix Contact SAC-4P-10,0-PUR/M12FR, numer 1681389
• Balluff BCC0330 / BCC M425-0000-1A-003-PX0434-100
• Pepperl+Fuchs V1-W-BK10M-PUR-U
• ifm EVC006
• Murrelektronik 7000-12341-6341000

FAQ

Do jakich czujników pasuje ten przewód?

Przewód jest przeznaczony do urządzeń wyposażonych w męskie złącze M12 z kodowaniem A i odpowiednim układem czterech styków. Przed podłączeniem należy sprawdzić pinout czujnika.

Czy przewód ma diody LED?

Nie. Jest to pasywny przewód przyłączeniowy bez wbudowanej sygnalizacji LED.

Czy można go stosować z czujnikami PNP i NPN?

Brak wbudowanych elementów elektronicznych oznacza, że przewód nie narzuca typu wyjścia. Możliwość zastosowania zależy od zgodności pinoutu i parametrów elektrycznych urządzenia.

Czy przewód nadaje się do prowadników kablowych?

Tak. Konstrukcja przewodu PUR jest przeznaczona do pracy ruchomej i wytrzymuje ponad 5 milionów cykli zginania przy zachowaniu wymaganego promienia gięcia.

Czy można wykorzystać go w robotyce?

Tak, przewód może być stosowany w instalacjach robotycznych i innych aplikacjach ruchomych, jeżeli ruch oraz promień gięcia pozostają zgodne z parametrami przewodu.

Jaką zaletę ma kątowe złącze M12?

Ogranicza przestrzeń potrzebną za czujnikiem i umożliwia poprowadzenie kabla równolegle do obudowy maszyny lub profilu konstrukcyjnego.

Czy przewód jest ekranowany?

Nie. Jest to przewód nieekranowany przeznaczony przede wszystkim do standardowych połączeń czujników i urządzeń wykonawczych.

Czy stopień ochrony IP68 / IP69K obowiązuje przy rozłączonym złączu?

Nie. Deklarowany stopień ochrony dotyczy prawidłowo połączonego i dokręconego złącza.

Czy symbol 79 3434 24 04 oznacza ten sam przewód?

Jest to starszy numer katalogowy kątowego, czterożyłowego przewodu M12 z płaszczem PUR i długością 10 m. Przy zastępowaniu starszej wersji należy dodatkowo porównać dokumentację techniczną.
