DCDGL-18-PSK-ST4Czujnik indukcyjny M18, PNP NO, 8 mm, długość 79 mm | Eickmann Elektronik DCDGL-18-PSK-ST4

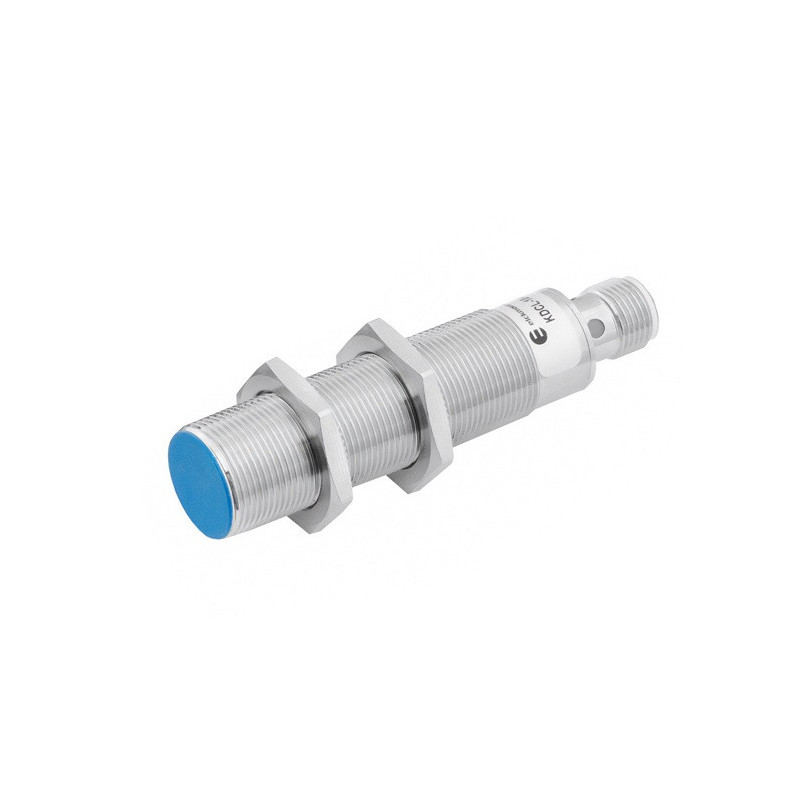

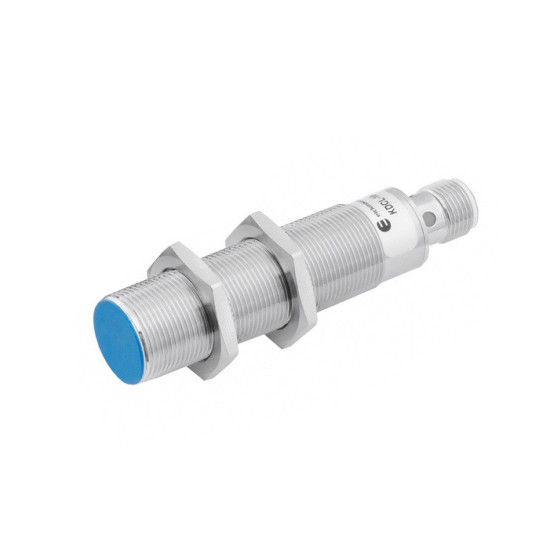

DCDGL-18-PSK-ST4 jest czujnikiem indukcyjnym z gwintowaną obudową M18 × 1, przeznaczonym do wykrywania metalowych elementów bez kontaktu mechanicznego. Zasięg nominalny 8 mm pozwala zachować większy odstęp od detalu, a zabudowane czoło ułatwia montaż czujnika w metalowych uchwytach i częściach maszyn.

Korpus o długości 79 mm zapewnia szeroki zakres regulacji położenia w uchwycie. Czujnik ma wyjście PNP NO, częstotliwość przełączania 500 Hz oraz męskie złącze M12, dzięki czemu może być szybko podłączany i wymieniany podczas serwisowania instalacji.

Zastosowanie

DCDGL-18-PSK-ST4 może pracować między innymi w:

• kontroli obecności metalowych detali,
• monitorowaniu położenia części maszyn,
• wykrywaniu pozycji siłowników i mechanizmów,
• zliczaniu elementów na przenośnikach,
• maszynach montażowych i pakujących,
• systemach podawania oraz sortowania,
• kontroli krańcowych pozycji ruchomych zespołów,
• instalacjach wymagających większego zasięgu detekcji.

Najważniejsze właściwości

• indukcyjna zasada działania,
• gwintowana obudowa M18 × 1,
• długość całkowita 79 mm,
• zasięg nominalny 8 mm,
• montaż zabudowany,
• wyjście tranzystorowe PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 500 Hz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M12, 4-pin, kodowanie A,
• obudowa z mosiądzu,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik wytwarza pole elektromagnetyczne przed aktywnym czołem. Gdy metalowy przedmiot znajdzie się w strefie detekcji, zmiana tego pola zostaje rozpoznana przez układ elektroniczny i powoduje przełączenie wyjścia.

Wyjście PNP NO pozostaje nieaktywne przy braku wykrytego elementu. Po zbliżeniu metalu podaje dodatni potencjał zasilania na przewód sygnałowy. Taki sposób działania jest przeznaczony do współpracy z wejściami sterowników obsługującymi czujniki PNP.

Zasięg nominalny 8 mm określono dla standardowego celu stalowego. Dla innych metali rzeczywista odległość przełączania może być mniejsza.

Współczynniki korekcji

Podane odległości są wartościami orientacyjnymi. Na punkt przełączania wpływają także wymiary, kształt, grubość oraz kierunek ruchu wykrywanego elementu.

Montaż czujnika

DCDGL-18-PSK-ST4 jest przeznaczony do montażu zabudowanego. Aktywne czoło może zostać osadzone na poziomie metalowej powierzchni uchwytu lub elementu konstrukcyjnego maszyny.

Gwint M18 × 1 i dwie nakrętki umożliwiają regulację położenia czujnika. Długość 79 mm jest przydatna w głębszych uchwytach oraz miejscach, w których punkt detekcji znajduje się w większej odległości od powierzchni mocowania.

Podczas instalacji należy zachować odpowiednie odstępy od sąsiednich czujników i elementów metalowych, które nie mają być wykrywane. Po ustawieniu czujnika warto sprawdzić działanie z rzeczywistym detalem i pozostawić rezerwę względem granicznego punktu przełączania.

Podłączenie elektryczne

Czujnik ma męskie złącze M12 × 1, 4-pin, w kodowaniu A. Do zasilania i przekazywania sygnału wykorzystywane są trzy piny.

Rozmieszczenie pinów

W typowym układzie PNP obciążenie lub wejście sterownika podłącza się pomiędzy wyjście czujnika a 0 V. Po wykryciu metalu na pinie 4 pojawia się dodatni potencjał zasilania.

Sygnalizacja LED

Cztery wskaźniki LED rozmieszczone wokół tylnej części obudowy umożliwiają obserwowanie stanu wyjścia z różnych stron. Ułatwia to ustawienie punktu przełączania oraz diagnostykę czujnika po zamontowaniu w maszynie.

Warunki pracy

Mosiężna obudowa i stopień ochrony IP67 pozwalają stosować czujnik w typowych instalacjach przemysłowych narażonych na pył i wilgoć. Zakres temperatury pracy wynosi od −25°C do +70°C.

Żeńska wtyczka przewodu powinna zostać prawidłowo osadzona i dokręcona, ponieważ szczelność kompletnego połączenia zależy również od zastosowanego przewodu lub złącza.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik z obudową M18:

• DCDGS-18-PSK-ST4 – M18, 8 mm, długość 48 mm, PNP NO
• DCDGS-18-POK-ST4 – M18, 8 mm, długość 48 mm, PNP NC
• DCTGS-18-PSK-ST4 – M18, 12 mm, montaż quasi-zabudowany, PNP NO

Akcesoria do podłączenia:

• złącze M12 4-pin żeńskie, proste, skręcane
• przewód M12 4-pin żeński, kątowy, 2 m, PVC
• przewód M12 4-pin żeński, kątowy, 5 m, PUR
• wszystkie przewody do czujników M12
• wszystkie złącza M12

Symbole porównawcze innych producentów

Poniższe modele dobrano przede wszystkim według gwintu M18, zasięgu 8 mm, montażu zabudowanego, wyjścia PNP NO oraz podłączenia przez złącze M12. Przed zamianą należy uwzględnić wskazane różnice.

FAQ

Jakie materiały wykrywa DCDGL-18-PSK-ST4?

Czujnik wykrywa metale, między innymi stal, stal nierdzewną, aluminium, mosiądz i miedź. Rodzaj materiału wpływa na rzeczywistą odległość przełączania.

Czy czujnik można zamontować w metalowej powierzchni?

Tak. DCDGL-18-PSK-ST4 jest czujnikiem zabudowanym, dlatego aktywne czoło może znajdować się na poziomie metalowej powierzchni montażowej.

Jak działa wyjście PNP NO?

Po wykryciu metalu wyjście podaje dodatni potencjał zasilania na przewód sygnałowy. Funkcja NO oznacza, że bez wykrytego przedmiotu wyjście pozostaje normalnie otwarte.

Jak podłączyć czujnik?

Pin 1 odpowiada za dodatnie napięcie zasilania, pin 3 za 0 V, a pin 4 jest wyjściem PNP NO. Pin 2 pozostaje niewykorzystany.

Czy zasięg 8 mm obowiązuje dla każdego metalu?

Nie. Zasięg nominalny 8 mm odnosi się do standardowego celu stalowego. Dla aluminium, mosiądzu, miedzi i stali nierdzewnej należy zastosować odpowiednie współczynniki korekcji.

Czy czujnik może pracować w wilgotnym środowisku?

Stopień ochrony IP67 zapewnia ochronę przed pyłem i czasowym zanurzeniem w wodzie w warunkach określonych dla tej klasy. Złącze M12 musi być prawidłowo dokręcone.
