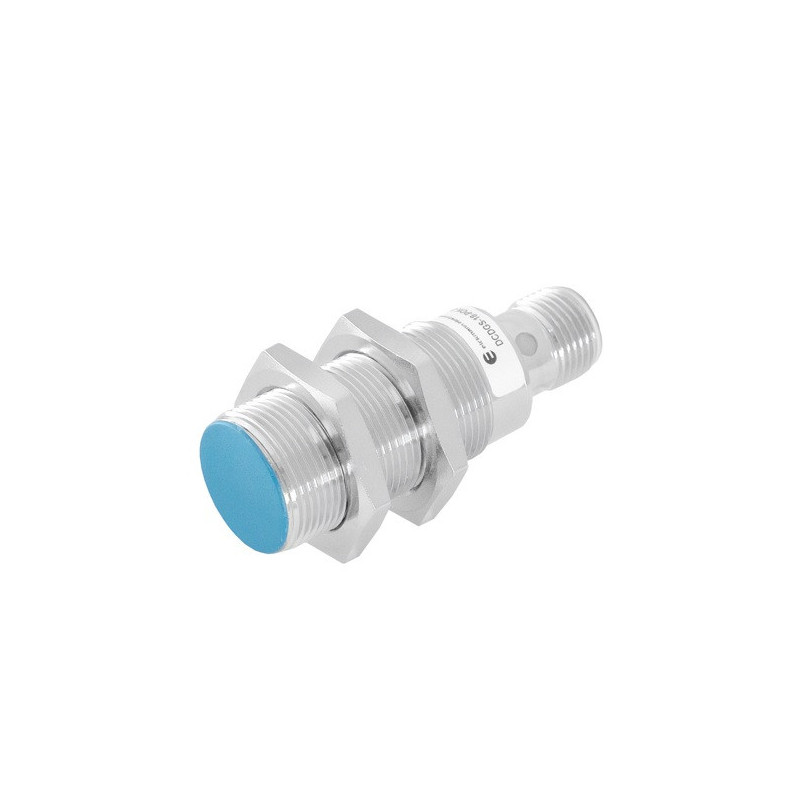

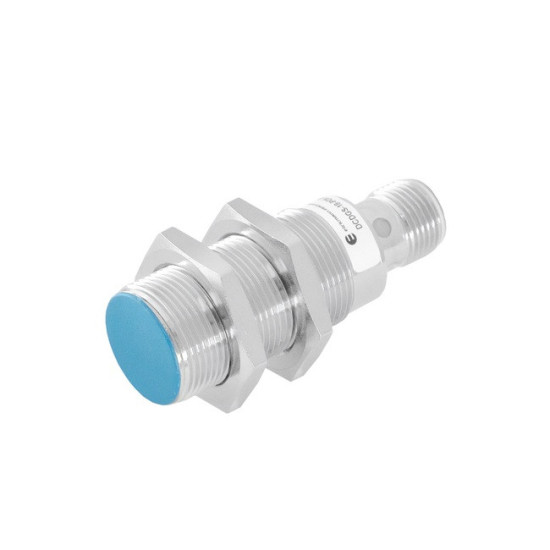

DCDGS-18-POK-ST4Czujnik indukcyjny M18, PNP NC, 8 mm, długość 48 mm | Eickmann Elektronik DCDGS-18-POK-ST4

DCDGS-18-POK-ST4 jest krótkim czujnikiem indukcyjnym Eickmann Elektronik z gwintowaną obudową M18 × 1. Korpus o długości 48 mm ułatwia montaż w maszynach, w których za czujnikiem pozostaje niewiele miejsca na instalację.

Zasięg nominalny 8 mm pozwala wykrywać metalowe części bez kontaktu mechanicznego. Wyjście PNP NC pozostaje aktywne, gdy w strefie detekcji nie ma metalu, i wyłącza się po wykryciu obiektu. Zintegrowane męskie złącze M12 umożliwia odłączanie czujnika bez demontażu przewodu z instalacji.

Zastosowanie

Czujnik DCDGS-18-POK-ST4 może pracować między innymi w:

• kontroli obecności metalowych detali,
• sprawdzaniu położenia części maszyn,
• monitorowaniu krańcowych pozycji mechanizmów,
• systemach transportu i podawania elementów,
• maszynach montażowych oraz pakujących,
• stanowiskach współpracujących ze sterownikami PLC,
• instalacjach wymagających wyjścia PNP NC,
• aplikacjach z ograniczoną przestrzenią montażową.

Najważniejsze właściwości

• indukcyjna i bezkontaktowa detekcja metalu,
• gwintowana obudowa M18 × 1,
• długość całkowita 48 mm,
• zasięg nominalny 8 mm,
• montaż zabudowany,
• wyjście PNP NC,
• układ 3-przewodowy,
• częstotliwość przełączania 500 Hz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M12x1, 4-pin, kodowanie A,
• mosiężna obudowa i aktywne czoło PBT,
• zabezpieczenie przed zwarciem,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Aktywne czoło czujnika wytwarza pole elektromagnetyczne. Gdy metalowy element znajdzie się w strefie detekcji, powoduje zmianę parametrów tego pola, którą układ elektroniczny przekształca w zmianę stanu wyjścia.

Wersja PNP NC podaje dodatni sygnał na wyjściu, gdy przed czujnikiem nie ma metalowego obiektu. Po wykryciu metalu wyjście zostaje wyłączone.

Zasięg nominalny 8 mm określono dla standardowego celu wykonanego ze stali. W przypadku innych metali rzeczywista odległość przełączania może być mniejsza.

Współczynniki korekcji

Podane odległości są wartościami orientacyjnymi. Po montażu należy sprawdzić czujnik z rzeczywistym materiałem, kształtem i wielkością wykrywanego elementu.

Montaż czujnika

DCDGS-18-POK-ST4 jest przeznaczony do montażu zabudowanego. Aktywne czoło może zostać umieszczone na poziomie otaczającej je metalowej powierzchni.

Gwint M18 × 1 pozwala ustawić położenie czujnika i unieruchomić go dwiema nakrętkami. Należy zachować odstęp od sąsiednich czujników oraz metalowych elementów, które nie są obiektem wykrywanym. Ostateczne ustawienie warto sprawdzić w pełnym zakresie ruchu maszyny.

Podłączenie elektryczne

Czujnik ma męskie złącze M12x1, 4-pin, z kodowaniem A. Układ wykorzystuje trzy piny, a pin 2 pozostaje niepodłączony.

Rozmieszczenie pinów

Obciążenie lub wejście sterownika należy podłączyć pomiędzy pin 4 a 0 V na pinie 3.

Sygnalizacja LED

Cztery punkty sygnalizacji LED rozmieszczone wokół tylnej części obudowy ułatwiają obserwację stanu wyjścia z różnych kierunków. Pomaga to podczas uruchamiania instalacji, ustawiania odległości roboczej oraz kontroli działania czujnika.

Warunki pracy

Mosiężna obudowa oraz stopień ochrony IP67 pozwalają stosować czujnik w typowych instalacjach automatyki przemysłowej. Dopuszczalny zakres temperatury pracy wynosi od −25°C do +70°C.

Dla zachowania ochrony całego połączenia należy zastosować przewód ze zgodnym żeńskim złączem M12 i prawidłowo dokręcić nakrętkę złącza.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik o podobnej konstrukcji:

• DCDGS-18-PSK-ST4 – M18, 8 mm, PNP NO, długość 48 mm
• DCDGL-18-PSK-ST4 – M18, 8 mm, PNP NO, długość 79 mm
• DCTGS-18-PSK-ST4 – M18, 12 mm, PNP NO, montaż quasi-zabudowany

Akcesoria do podłączenia:

• złącze M12 żeńskie, proste, 4-pin
• przewód M12 żeński, kątowy, 2 m, PVC
• przewód M12 żeński, kątowy, 5 m, PUR
• wszystkie przewody do czujników M12
• wszystkie złącza M12

Symbole porównawcze innych producentów

Poniższe modele dobrano według rozmiaru M18, zasięgu około 8 mm, wyjścia PNP NC i podłączenia przez złącze M12. Przed zamianą należy uwzględnić wskazane różnice konstrukcyjne i elektryczne.

FAQ

Jak działa wyjście PNP NC?

Bez metalowego obiektu w strefie detekcji wyjście jest aktywne i podaje dodatni potencjał. Po wykryciu metalu wyjście zostaje wyłączone.

Czy czujnik można osadzić w metalu?

Tak. DCDGS-18-POK-ST4 jest przeznaczony do montażu zabudowanego, dlatego aktywne czoło może znajdować się na poziomie metalowej powierzchni.

Jakie metale wykrywa czujnik?

Czujnik reaguje między innymi na stal, stal nierdzewną, mosiądz, aluminium i miedź. Największy zasięg uzyskuje się dla standardowego celu stalowego.

Czy złącze M12 ma cztery aktywne piny?

Nie. Fizycznie jest to złącze 4-pin, ale układ czujnika wykorzystuje trzy piny. Pin 2 pozostaje niepodłączony.

Jak podłączyć wyjście czujnika?

Pin 1 służy do podłączenia dodatniego napięcia zasilania, pin 3 do 0 V, a pin 4 jest wyjściem PNP NC.

Czym wersja NC różni się od wersji NO?

Wersja NC ma aktywne wyjście bez wykrytego obiektu i wyłącza je po wykryciu metalu. Wersja NO przełącza wyjście w stan aktywny dopiero po pojawieniu się metalu.

Czy czujnik może pracować w wilgotnym otoczeniu?

Stopień ochrony IP67 umożliwia pracę w warunkach występowania pyłu i wilgoci. Ochrona całego połączenia zależy również od prawidłowego doboru oraz dokręcenia żeńskiego złącza M12.
