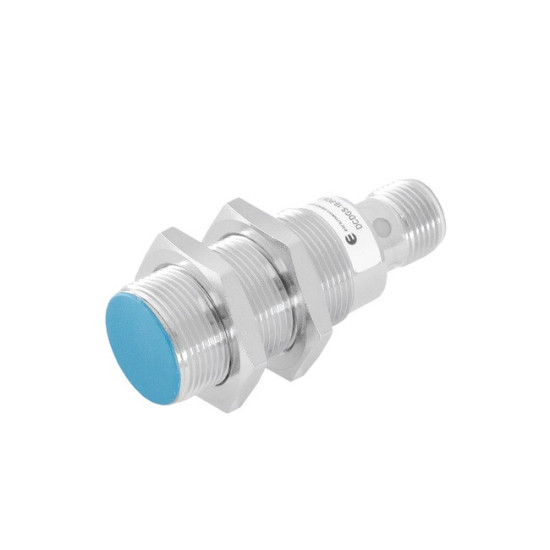

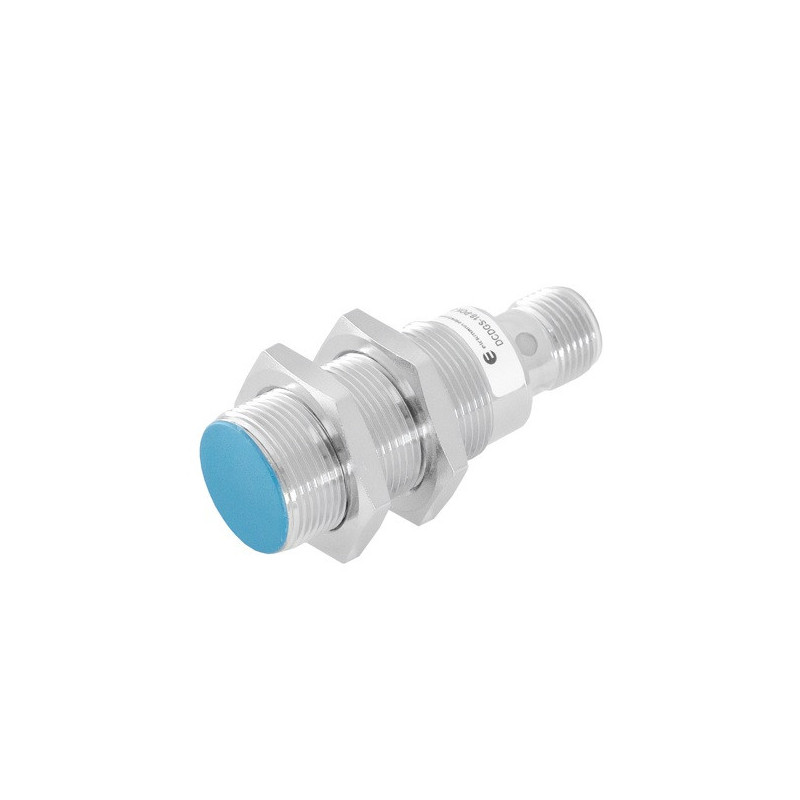

DCDGS-18-PSK-ST4Czujnik indukcyjny M18, PNP NO, 8 mm, długość 48 mm | Eickmann Elektronik DCDGS-18-PSK-ST4

DCDGS-18-PSK-ST4 jest czujnikiem indukcyjnym przeznaczonym do wykrywania metalowych części bez kontaktu mechanicznego. Gwintowana obudowa M18x1 ma długość 48 mm, dzięki czemu czujnik zajmuje niewiele miejsca za uchwytem montażowym.

Zasięg nominalny 8 mm pozwala zachować bezpieczny odstęp od kontrolowanego elementu. Zabudowane czoło można zamontować na poziomie metalowej powierzchni. Czujnik ma wyjście PNP NO, częstotliwość przełączania 500 Hz oraz męskie złącze M12x1, 4-pin z kodowaniem A.

Zastosowanie

DCDGS-18-PSK-ST4 może być wykorzystywany między innymi do:

• kontroli obecności metalowych części,
• sprawdzania położenia elementów maszyn,
• wykrywania detali na przenośnikach,
• zliczania produktów i podzespołów,
• nadzorowania pozycji ograniczników,
• kontroli zamknięcia metalowych osłon,
• monitorowania ruchu mechanizmów,
• współpracy z wejściami sterowników PLC.

Montaż zabudowany ułatwia zabezpieczenie korpusu przed przypadkowym uderzeniem. Jest szczególnie przydatny w maszynach, w których aktywne czoło czujnika powinno znajdować się na poziomie metalowego uchwytu.

Najważniejsze właściwości

• indukcyjna zasada działania,
• gwintowana obudowa M18x1,
• długość całkowita 48 mm,
• zasięg nominalny 8 mm,
• montaż zabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 500 Hz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie 200 mA,
• męskie złącze M12x1, 4-pin,
• kodowanie złącza A,
• mosiężna obudowa,
• aktywne czoło z PBT,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Aktywne czoło czujnika wytwarza zmienne pole elektromagnetyczne. Wprowadzenie metalowego elementu w obszar detekcji zmienia parametry tego pola, co zostaje rozpoznane przez układ elektroniczny.

Wyjście PNP NO pozostaje nieaktywne, gdy przed czujnikiem nie znajduje się metal. Po wykryciu przedmiotu na wyjściu sygnałowym pojawia się dodatni potencjał zasilania.

Zasięg nominalny 8 mm jest określany dla standardowego celu stalowego. W przypadku innych metali rzeczywista odległość przełączania zmniejsza się zgodnie z odpowiednim współczynnikiem korekcji.

Współczynniki korekcji

Wartości orientacyjne pomagają w doborze początkowej pozycji czujnika. Podczas uruchamiania maszyny należy sprawdzić zasięg z docelowym materiałem, kształtem i wymiarem wykrywanej części.

Montaż czujnika

DCDGS-18-PSK-ST4 jest przeznaczony do montażu zabudowanego. Aktywne czoło może zostać umieszczone na poziomie otaczającej je powierzchni metalowej.

Gwint M18x1 i dwie nakrętki pozwalają regulować położenie czujnika w uchwycie. Po ustaleniu wymaganej odległości należy zabezpieczyć korpus przed przesunięciem, zachowując dopuszczalny moment dokręcania dla zastosowanego mocowania.

Podczas montażu kilku czujników trzeba pozostawić odstępy ograniczające wzajemne oddziaływanie ich pól elektromagnetycznych. Po instalacji należy przeprowadzić próbę z rzeczywistym detalem oraz pozostawić zapas względem granicznego punktu przełączania.

Podłączenie elektryczne

Czujnik ma męskie złącze M12x1, 4-pin z kodowaniem A. Układ elektryczny wykorzystuje trzy piny, a pin 2 pozostaje niepodłączony.

Rozmieszczenie pinów

Obciążenie lub wejście sterownika należy podłączyć między pin 4 i 0 V. Przed uruchomieniem trzeba sprawdzić numerację pinów przewodu przyłączeniowego oraz zgodność wejścia sterownika z sygnałem PNP.

Sygnalizacja LED

Wskaźniki LED rozmieszczone wokół tylnej części korpusu pokazują stan przełączenia. Ich układ ułatwia obserwację czujnika z różnych stron podczas montażu, uruchamiania i diagnostyki maszyny.

Warunki pracy

Zakres temperatury pracy wynosi od −25°C do +70°C. Mosiężna obudowa oraz czoło wykonane z PBT są przeznaczone do typowych zastosowań w automatyce przemysłowej.

Stopień ochrony IP67 zapewnia ochronę przed pyłem i skutkami czasowego zanurzenia w wodzie w warunkach przewidzianych dla tej klasy. Szczelność kompletnego połączenia wymaga prawidłowego osadzenia i dokręcenia żeńskiego złącza przewodu M12.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik w obudowie M18:

• DCDGL-18-PSK-ST4 – PNP NO, zasięg 8 mm, długość 79 mm
• DCDGS-18-POK-ST4 – PNP NC, zasięg 8 mm, długość 48 mm
• DCTGS-18-PSK-ST4 – PNP NO, zasięg 12 mm, długość 48 mm

Akcesoria do podłączenia:

• złącze M12 żeńskie, proste, 4-pin
• przewód M12 żeński, kątowy, 2 m, PVC
• przewód M12 żeński, kątowy, 5 m, PUR
• wszystkie przewody do czujników M12
• wszystkie złącza M12

Symbole porównawcze innych producentów

Poniższe modele dobrano według obudowy M18, zasięgu 8 mm, wyjścia PNP NO i podłączenia M12. Przed zastosowaniem jako zamiennika należy porównać długość obudowy, częstotliwość, liczbę pinów i warunki pracy.

FAQ

Jakie materiały wykrywa DCDGS-18-PSK-ST4?

Czujnik wykrywa metale, w tym stal, stal nierdzewną, aluminium, mosiądz i miedź. Od rodzaju materiału zależy osiągana odległość przełączania.

Czy czujnik można zamontować w metalowej powierzchni?

Tak. Model jest przeznaczony do montażu zabudowanego, dlatego jego aktywne czoło może znajdować się na poziomie otaczającej powierzchni metalowej.

Czy zasięg 8 mm dotyczy każdego metalu?

Nie. Zasięg nominalny odnosi się do standardowego celu wykonanego ze stali. Dla metali nieżelaznych odległość wykrywania jest odpowiednio mniejsza.

Jak działa wyjście PNP NO?

Po wykryciu metalu czujnik podaje dodatni potencjał na pin wyjściowy. Przy braku wykrywanego przedmiotu wyjście pozostaje nieaktywne.

Czy czujnik ma przewód?

Nie. Czujnik ma zintegrowane męskie złącze M12. Przewód z odpowiednim żeńskim złączem należy zamówić osobno.

Jak podłączyć DCDGS-18-PSK-ST4?

Pin 1 służy do podłączenia dodatniego napięcia zasilania, pin 3 do 0 V, a pin 4 jest wyjściem PNP NO. Pin 2 pozostaje niewykorzystany.

Czy czujnik może współpracować ze sterownikiem PLC?

Tak, jeśli wejście sterownika obsługuje sygnał PNP i jest przystosowane do napięcia stosowanego w instalacji.
