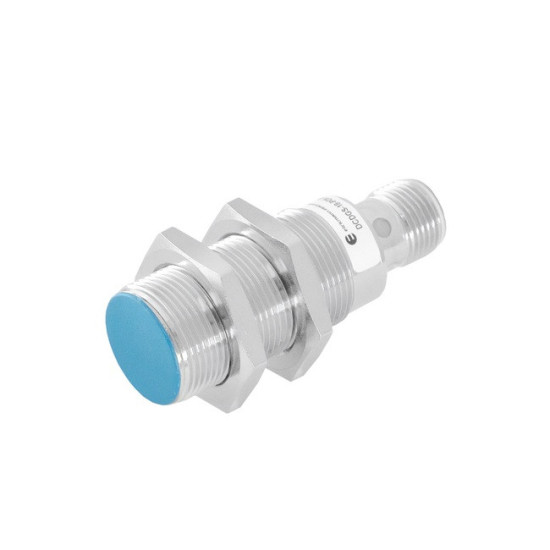

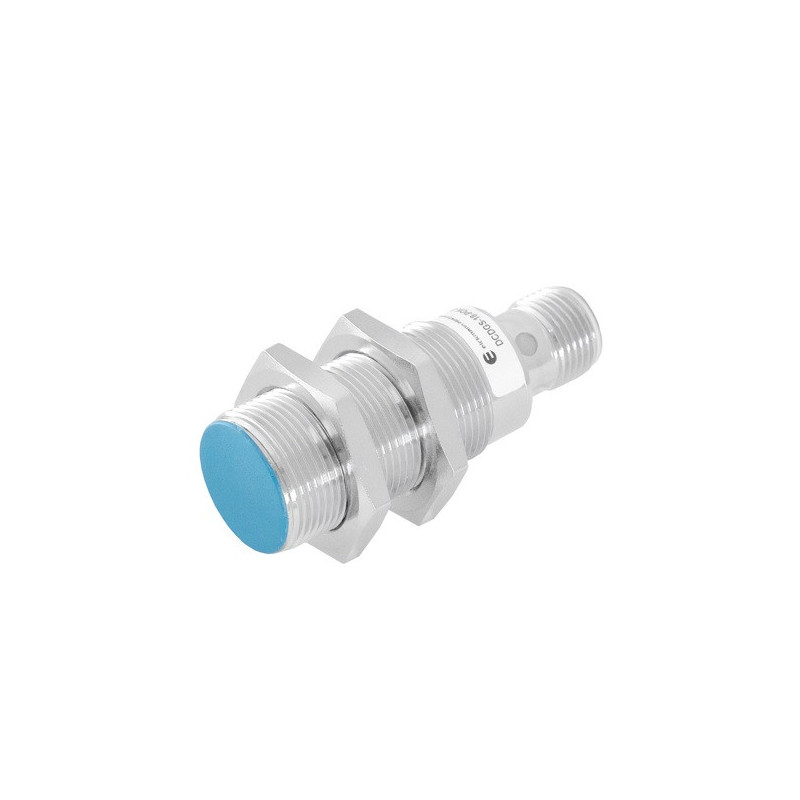

DCTGS-18-PSK-ST4Czujnik indukcyjny M18, PNP NO, 12 mm, długość 48 mm | Eickmann Elektronik DCTGS-18-PSK-ST4

DCTGS-18-PSK-ST4 łączy zwiększony zasięg wykrywania z krótką obudową M18x1. Korpus o długości 48 mm ułatwia montaż w maszynach, w których za uchwytem czujnika pozostaje niewiele miejsca na urządzenie i przyłącze elektryczne.

Czujnik wykrywa metalowe elementy z odległości nominalnej 12 mm. Ma wyjście PNP NO, częstotliwość przełączania 300 Hz oraz męskie złącze M12x1, 4-pin z kodowaniem A. Konstrukcja quasi-zabudowana stanowi rozwiązanie pośrednie między montażem zabudowanym i niezabudowanym.

Zastosowanie

Czujnik DCTGS-18-PSK-ST4 może być stosowany między innymi do:

• kontroli obecności metalowych detali,
• wykrywania części na przenośnikach,
• sprawdzania położenia elementów maszyn,
• nadzorowania ruchu mechanizmów,
• zliczania metalowych części,
• kontroli pozycji tłoczysk i ograniczników,
• pracy w maszynach montażowych,
• współpracy ze sterownikami PLC.

Zasięg 12 mm pozwala zachować większą odległość od wykrywanego przedmiotu. Ogranicza to ryzyko mechanicznego kontaktu między czołem czujnika a ruchomym elementem maszyny.

Najważniejsze właściwości

• indukcyjna zasada wykrywania,
• gwintowana obudowa M18x1,
• długość całkowita 48 mm,
• zasięg nominalny 12 mm,
• montaż quasi-zabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 300 Hz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M12x1, 4-pin,
• kodowanie złącza A,
• mosiężna obudowa,
• aktywne czoło z PBT,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Cewka znajdująca się za aktywnym czołem wytwarza zmienne pole elektromagnetyczne. Metalowy przedmiot wprowadzony w obszar działania czujnika powoduje powstawanie prądów wirowych i zmianę parametrów tego pola. Elektronika czujnika rozpoznaje zmianę i przełącza wyjście PNP NO.

Gdy w strefie wykrywania nie ma metalu, wyjście pozostaje nieaktywne. Po wykryciu przedmiotu na wyjściu sygnałowym pojawia się dodatni potencjał zasilania.

Zasięg nominalny 12 mm jest określany dla standardowego celu wykonanego ze stali. W przypadku metali nieżelaznych rzeczywista odległość przełączania będzie mniejsza.

Współczynniki korekcji

Podane odległości mają charakter orientacyjny. Rzeczywisty zasięg zależy również od rozmiaru, kształtu, grubości i położenia wykrywanego elementu.

Montaż czujnika

DCTGS-18-PSK-ST4 jest przeznaczony do montażu quasi-zabudowanego. Taki sposób instalacji pozwala częściowo osłonić korpus elementami metalowymi, ale wymaga zachowania wolnej przestrzeni wokół aktywnego czoła.

Czujnika nie należy montować jak standardowego modelu w pełni zabudowanego. Sąsiednie powierzchnie metalowe i inne czujniki mogą zmniejszać zasięg albo powodować niepożądane przełączenia.

Po zamontowaniu należy sprawdzić działanie z rzeczywistym detalem i pozostawić odpowiedni zapas względem granicznej odległości przełączania. Dwie nakrętki M18 umożliwiają ustalenie pozycji czujnika w uchwycie maszyny.

Podłączenie elektryczne

Czujnik ma zintegrowane męskie złącze M12x1, 4-pin z kodowaniem A. Układ wykorzystuje trzy piny, natomiast pin 2 pozostaje niepodłączony.

Rozmieszczenie pinów

Obciążenie należy podłączyć między pin 4 a 0 V. Przed uruchomieniem warto sprawdzić numerację pinów na schemacie złącza i w dokumentacji zastosowanego przewodu.

Sygnalizacja LED

Punkty sygnalizacji LED rozmieszczone wokół obudowy pozwalają obserwować stan wyjścia z kilku kierunków. Ułatwia to sprawdzenie działania czujnika po montażu, również wtedy, gdy dostęp do jednej strony korpusu jest ograniczony.

Warunki pracy

Mosiężna obudowa oraz aktywne czoło z PBT są przystosowane do typowych zastosowań w automatyce przemysłowej. Czujnik może pracować w temperaturze od −25°C do +70°C.

Stopień ochrony IP67 zapewnia ochronę przed pyłem i skutkami czasowego zanurzenia w wodzie w warunkach właściwych dla tej klasy. Dla zachowania szczelności połączenia żeńskie złącze przewodu musi być prawidłowo osadzone i dokręcone.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik w obudowie M18:

• DCDGL-18-PSK-ST4 – PNP NO, zasięg 8 mm, długość 79 mm
• DCDGS-18-POK-ST4 – PNP NC, zasięg 8 mm, długość 48 mm
• DCDGS-18-PSK-ST4 – PNP NO, zasięg 8 mm, długość 48 mm

Akcesoria do podłączenia:

• złącze M12 żeńskie, proste, 4-pin
• przewód M12 żeński, kątowy, 2 m, PVC
• przewód M12 żeński, kątowy, 5 m, PUR
• wszystkie przewody do czujników M12
• wszystkie złącza M12

Symbole porównawcze innych producentów

Poniższe modele dobrano według obudowy M18, wyjścia PNP NO, podłączenia M12 oraz zasięgu zbliżonego do 12 mm. Nie są to zamienniki bezwarunkowe. Przed wyborem należy porównać sposób montażu, długość, częstotliwość i układ złącza.

FAQ

Jakie metale wykrywa DCTGS-18-PSK-ST4?

Czujnik reaguje na stal, stal nierdzewną, aluminium, mosiądz, miedź i inne metale przewodzące. Największy zasięg uzyskuje dla standardowego celu stalowego.

Co oznacza montaż quasi-zabudowany?

Czujnik może być częściowo otoczony metalem, ale jego aktywne czoło wymaga większej wolnej przestrzeni niż w czujniku przeznaczonym do montażu zabudowanego.

Czy zasięg 12 mm jest taki sam dla każdego metalu?

Nie. Wartość nominalna dotyczy stali. Dla aluminium, mosiądzu, miedzi i stali nierdzewnej rzeczywista odległość wykrywania zmniejsza się zgodnie ze współczynnikami korekcji.

Jak działa wyjście PNP NO?

Po wykryciu metalu czujnik podaje dodatni potencjał zasilania na pin wyjściowy. Bez wykrytego przedmiotu wyjście pozostaje nieaktywne.

Czy czujnik ma przewód przyłączeniowy?

Nie. DCTGS-18-PSK-ST4 ma zintegrowane męskie złącze M12. Odpowiedni przewód z żeńskim złączem należy dobrać osobno.

Do czego służy pin 2 złącza M12?

Pin 2 nie jest wykorzystywany. Zasilanie należy podłączyć do pinów 1 i 3, a sygnał wyjściowy jest dostępny na pinie 4.

Czy czujnik może współpracować ze sterownikiem PLC?

Tak, jeżeli wejście sterownika jest przystosowane do sygnału PNP i napięcia roboczego instalacji. Należy również uwzględnić maksymalne obciążenie wyjścia wynoszące 200 mA.
