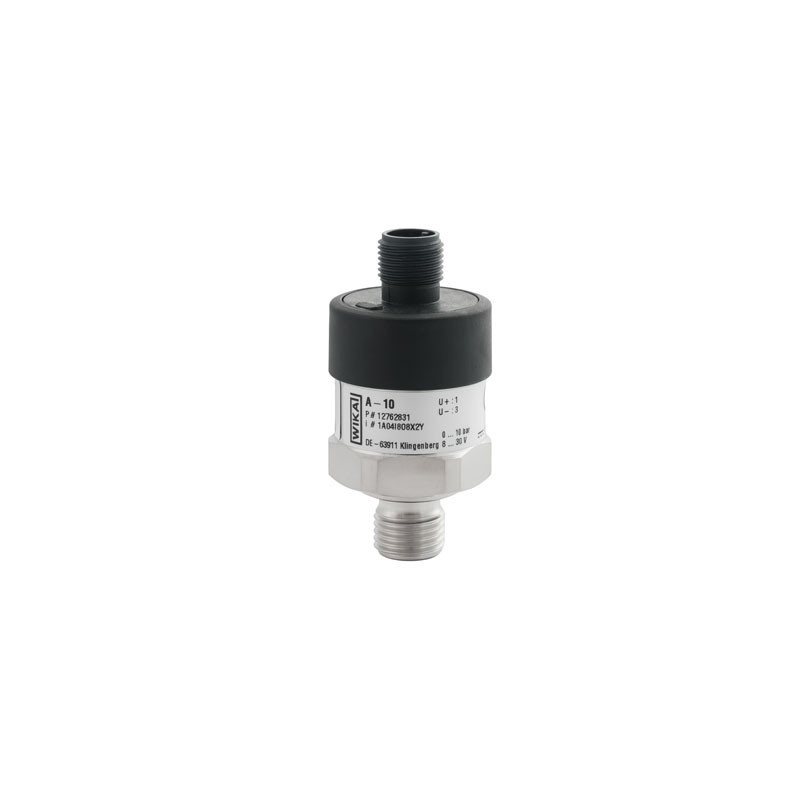

WIKA A-10 12762831 – przetwornik ciśnienia 0–10 bar

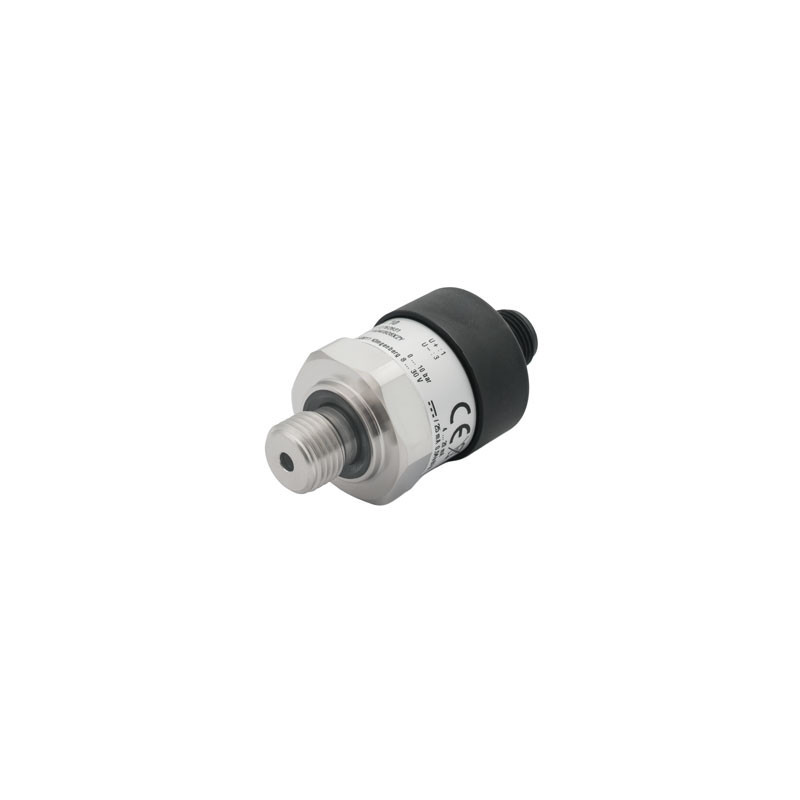

Przyłącze procesowe G1/4A przetwornika WIKA A-10

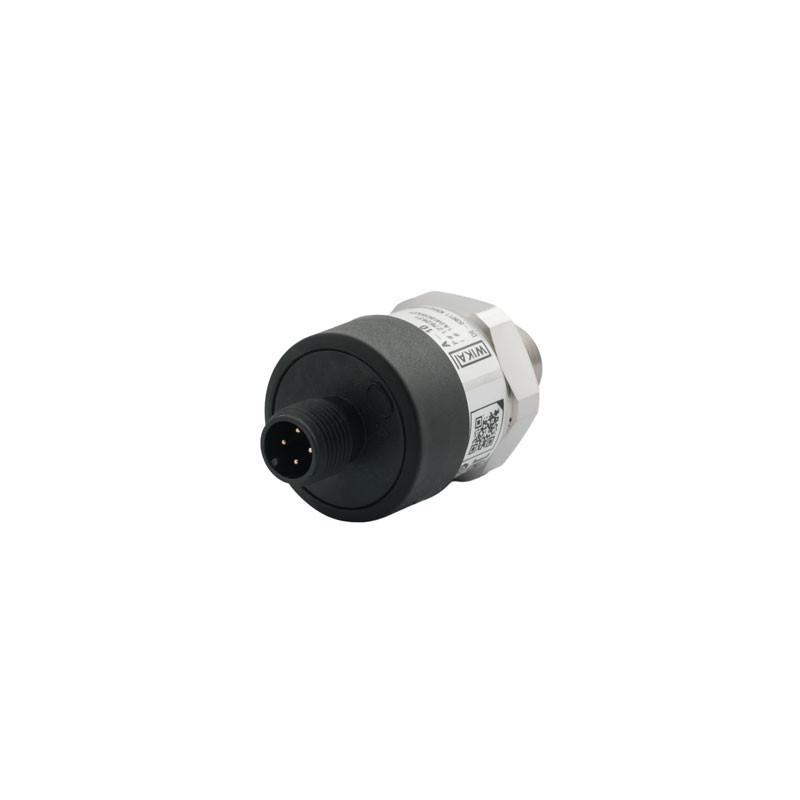

Złącze elektryczne M12x1 4-pin w WIKA A-10 12762831

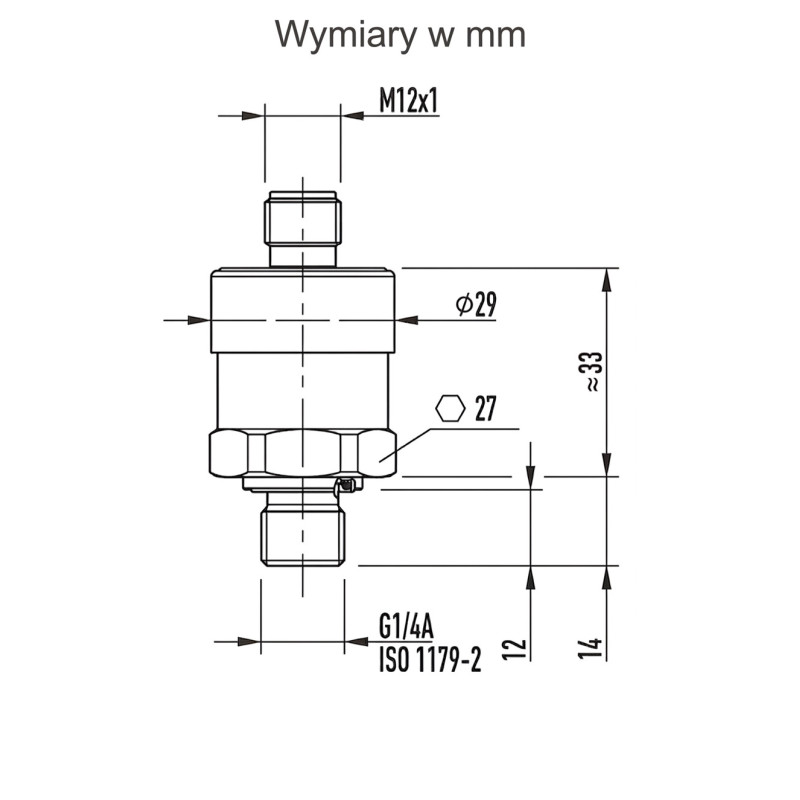

Wymiary przetwornika ciśnienia WIKA A-10 z M12 i G1/4A

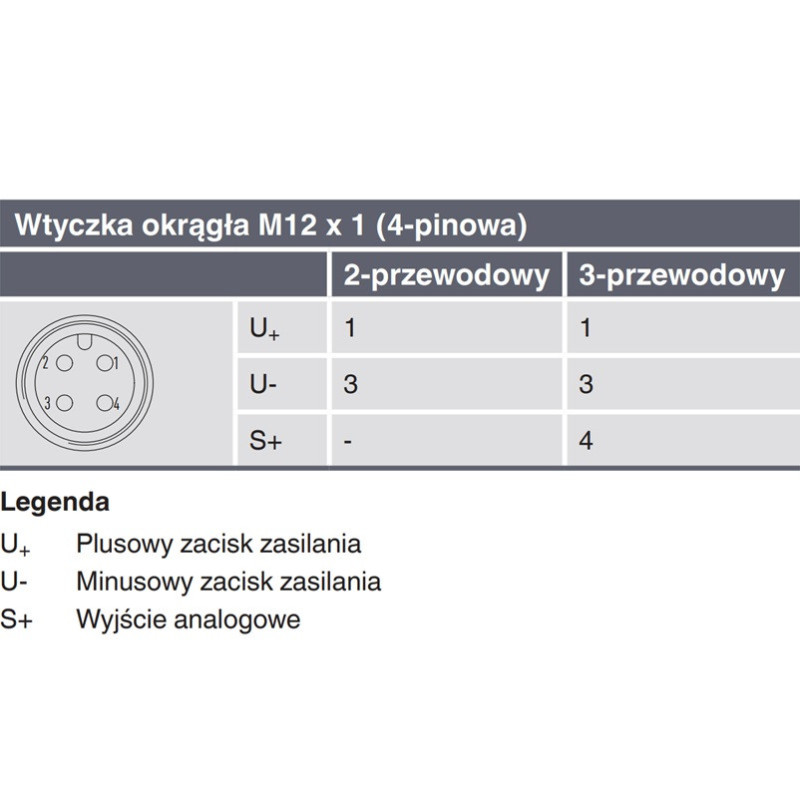

Schemat pinów M12 przetwornika WIKA A-10 4–20 mA
Poprzedni keyboard_arrow_left
Następny keyboard_arrow_right
WIKA
  • Nowy

12762831Przetwornik ciśnienia 10 bar, 4–20 mA, G1/4A, M12 4-pin | WIKA A-10 12762831

  • Zakres pomiarowy 0…10 bar.
  • Pomiar ciśnienia względnego.
  • Wyjście 4…20 mA, 2-przewodowe.
  • Zasilanie 8…30 V DC.
  • Przyłącze procesowe G1/4A.
  • Złącze M12x1, 4-pinowe.
  • Nieliniowość do ±0,5% BFSL.
  • Stal nierdzewna 316L i uszczelka NBR.
  • Stopień ochrony IP67.
CE
UL
EAC
495
,00 PLN szt./netto
Wyślemy najszybciej jak to będzie możliwe
Ilość:
Szczegóły produktu
Model A-10
Typ czujnika przetwornik ciśnienia
Ciśnienie względne
Zakres ciśnienia 0 … 10 bar
Przyłącze procesowe G 1/4 A wg DIN 3852-E
Uszczelka NBR
Materiał części zwilżanych stal nierdzewna 316L
Materiał oprawy stal nierdzewna 316L
Temperatura medium 0°C … +80°C
Temperatura pracy 0°C … +80°C
Nieliniowość 0,5% BFSL
Sygnał wyjściowy 4 ... 20 mA, 2-przewody
Oznaczenie pinów U+ = 1, U- = 3
Przyłącze elektryczne przyłącze okrągłe 4-piny M12x1
Stopień ochrony IP 67
Napięcie zasilania 8 - 30 VDC
Waga 0,08 kg

Dane teleadresowe producenta produktu GPSR:

WIKA Polska spółka z o. o. sp. k. , ul. Łęgska 29/35 , 87-800 Włocławek , Polska

tel: +48 54 23-01-100

email: info@wikapolska.pl

Opis

WIKA A-10 12762831 to kompaktowy przetwornik do ciągłego pomiaru ciśnienia względnego w zakresie 0…10 bar. Wartość ciśnienia jest przekształcana na odporny na zakłócenia sygnał prądowy 4…20 mA, który można bezpośrednio doprowadzić do wejścia analogowego sterownika PLC, regulatora lub systemu monitorowania procesu.

Wersja 12762831 ma gwintowane przyłącze procesowe G1/4A, uszczelkę NBR oraz 4-pinowe złącze M12x1. Standardowe przyłącza ułatwiają integrację przetwornika w nowych maszynach oraz wymianę urządzenia podczas prac serwisowych. Elementy stykające się z medium wykonano ze stali nierdzewnej 316L, dlatego przed zastosowaniem należy sprawdzić odporność stali i uszczelnienia NBR na konkretne medium.

Model jest przeznaczony do ogólnych zastosowań przemysłowych, w których potrzebny jest prosty i niezawodny pomiar ciśnienia bez lokalnego wyświetlacza.

Zastosowanie

  • układy hydrauliczne i pneumatyczne;
  • pompy, sprężarki i instalacje pomocnicze;
  • budowa maszyn i urządzeń OEM;
  • stanowiska pomiarowe i układy regulacji;
  • monitorowanie ciśnienia w instalacjach przemysłowych;
  • przekazywanie wartości ciśnienia do PLC, regulatorów i systemów SCADA.

Parametry techniczne

Parametr Wartość
Producent WIKA
Model A-10
Numer katalogowy / MPN 12762831
Mierzona wielkość ciśnienie
Rodzaj ciśnienia względne
Zakres pomiarowy 0…10 bar
Maksymalne ciśnienie robocze 10 bar
Nadciśnienie graniczne 20 bar
Sygnał wyjściowy 4…20 mA
Technika połączenia 2-przewodowa
Napięcie zasilania 8…30 V DC
Maksymalne obciążenie pętli R ≤ (Uzas. − 8 V) / 0,02 A
Przyłącze procesowe G1/4A, gwint zewnętrzny, DIN EN ISO 1179-2 / DIN 3852-E
Uszczelnienie procesowe NBR, uszczelka w zestawie
Przyłącze elektryczne złącze męskie M12x1, 4-pinowe
Przyporządkowanie pinów pin 1: U+, pin 3: U−; piny 2 i 4 niewykorzystane
Nieliniowość ≤ ±0,5% zakresu, BFSL według IEC 61298-2
Maksymalny zmierzony błąd ≤ ±1% zakresu według IEC 61298-2
Dryf długookresowy ≤ ±0,1% zakresu
Czas ustalania < 1 ms
Czas włączenia < 15 ms
Materiał części zwilżanych stal nierdzewna 316L + stal klasy PH
Materiał obudowy stal nierdzewna 316L
Temperatura medium 0…+80°C
Temperatura otoczenia 0…+80°C
Temperatura przechowywania −40…+70°C
Stopień ochrony IP67 po prawidłowym połączeniu z odpowiednim gniazdem M12
Odporność na wibracje 10 g według IEC 60068-2-6
Odporność na wstrząsy 500 g według IEC 60068-2-27
Trwałość do 100 mln cykli obciążeniowych
Dopuszczenia i zgodność deklaracja zgodności UE/CE, cULus/UL, EAC
Masa 0,08 kg — wartość ręcznie zmierzona przez Sensor Standard

Schemat podłączenia

Pętla prądowa 4…20 mA:

+8…30 V DC → pin 1 M12 (U+)
pin 3 M12 (U−) → wejście analogowe 4…20 mA sterownika
zacisk wspólny wejścia analogowego → 0 V zasilacza

Piny 2 i 4 pozostają niewykorzystane.

Maksymalną rezystancję całej pętli, obejmującą wejście pomiarowe i przewody, należy wyznaczyć ze wzoru:

R ≤ (Uzas. − 8 V) / 0,02 A

Przykład: przy zasilaniu 24 V DC maksymalne obciążenie pętli wynosi 800 Ω.

Montaż

Przed montażem należy sprawdzić zgodność zakresu, materiałów i uszczelki NBR z medium oraz warunkami procesu. Instalacja musi być odłączona od ciśnienia i zasilania.

Przetwornik należy dokręcać kluczem wyłącznie za sześciokąt przyłącza procesowego. Nie wolno przenosić momentu dokręcającego przez obudowę ani złącze M12. Gwint G1/4A jest uszczelniany na powierzchni czołowej za pomocą uszczelki, dlatego nie należy zastępować jej przypadkowo taśmą PTFE. Moment dokręcenia trzeba dobrać do materiału gniazda, zastosowanej uszczelki i warunków procesu.

Po montażu należy sprawdzić szczelność połączenia, podłączyć odpowiednie gniazdo M12 i dopiero wtedy powoli zwiększać ciśnienie. Obudowa powinna być uziemiona przez metalowe przyłącze procesowe.

Bezpieczeństwo użytkowania

Montaż, uruchomienie i demontaż może wykonywać wyłącznie wykwalifikowany personel. Nie wolno przekraczać 10 bar podczas pracy ciągłej ani stosować urządzenia jako elementu układu bezpieczeństwa lub zatrzymania awaryjnego.

Wersja 12762831 nie jest przeznaczona do stref zagrożonych wybuchem, kontaktu z tlenem lub wodorem, techniki chłodniczej, mediów ściernych albo lepkich, wyrobów medycznych, pracy na zewnątrz bez osłony ani instalacji o wysokiej kondensacji. Przed demontażem urządzenie trzeba odłączyć od zasilania, całkowicie zredukować ciśnienie i uwzględnić zagrożenia związane z pozostałościami medium.

Zamienniki

Zamienniki należy ostatecznie zatwierdzić pod kątem materiałów, uszczelnienia, wymiarów, dokładności i warunków procesu.

  • Danfoss — DST P140 — 075G4027
  • Trafag — NAT10.0AM — 8252 78 2517 32 0000 0000 19 33 44 61
  • ifm — PT-010-SEG14-A-ZVG/US — PT5504

Warianty dostępne w Sensor Standard

Najczęściej zadawane pytania — WIKA A-10 12762831

Jaki zakres ciśnienia mierzy ten przetwornik?

Przetwornik mierzy ciśnienie względne w zakresie od 0 do 10 bar.

Jaki sygnał wyjściowy ma WIKA A-10 12762831?

Model oferuje analogowy sygnał wyjściowy 4–20 mA w układzie 2-przewodowym.

Jak podłączyć przetwornik do złącza M12?

Napięcie dodatnie U+ należy podłączyć do pinu 1, a przewód U− do pinu 3. W tej wersji 2-przewodowej pozostałe piny nie są wykorzystywane.

Jakiego napięcia zasilania wymaga przetwornik?

WIKA A-10 12762831 wymaga zasilania napięciem od 8 do 30 V DC.

Jakie przyłącza ma ten model?

Przetwornik ma przyłącze procesowe G1/4A oraz elektryczne złącze M12x1, 4-pinowe.

Czy przetwornik można podłączyć do sterownika PLC?

Tak, jeżeli wejście analogowe sterownika obsługuje sygnał prądowy 4–20 mA i instalacja spełnia wymagania dotyczące zasilania oraz dopuszczalnego obciążenia pętli.

Jaki jest stopień ochrony przetwornika?

Dla produktu podano stopień ochrony IP67. Ochrona obowiązuje po prawidłowym podłączeniu odpowiedniego złącza współpracującego.

Czy ten model nadaje się do instalacji chłodniczych?

Nie. Aktualna instrukcja producenta wyklucza stosowanie przetwornika WIKA A-10 w aplikacjach chłodniczych.
