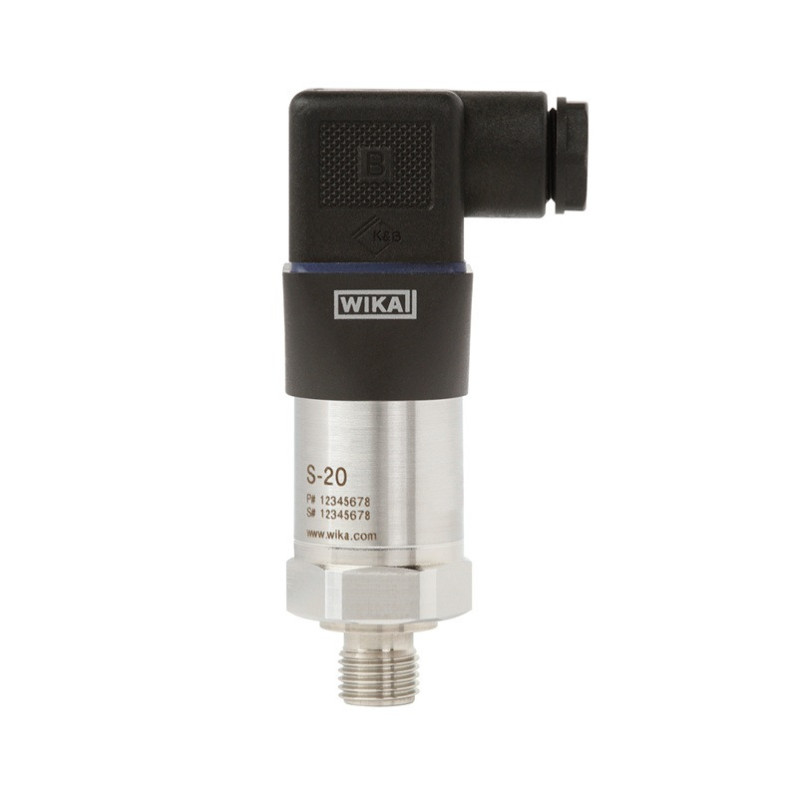

Przetwornik ciśnienia WIKA S-20 | 0...0,4 bar | 4-20 mA | G 1/2 B

Przetwornik ciśnienia WIKA model S-20 (Superior) to zaawansowany czujnik przemysłowy zaprojektowany do najbardziej wymagających aplikacji. Model o numerze 57317038 oferuje precyzyjny pomiar niskich ciśnień w zakresie od 0 do 0,4 bar. Dzięki wzmocnionej konstrukcji, wysokiej odporności na wibracje oraz dołączonemu świadectwu sprawdzenia, jest to idealne rozwiązanie dla inżynierów poszukujących bezkompromisowej niezawodności w trudnych warunkach procesowych.

Zastosowania

• Budowa maszyn i urządzeń (OEM): Idealny do układów wymagających wysokiej precyzji przy niskich zakresach ciśnienia.

• Hydraulika i pneumatyka: Systemy sterowania o dużym natężeniu pracy i ryzyku wystąpienia wstrząsów.

• Przemysł procesowy: Instalacje, w których medium osiąga temperatury do 100°C i wymagana jest szczelność na najwyższym poziomie.

• Stanowiska badawcze i laboratoria: Dzięki nieliniowości 0,5% BFSL i zapisowi wskazań (test sprawdzenia), przetwornik gwarantuje powtarzalne wyniki pomiarów.

• Krytyczne systemy monitoringu: Zwiększona odporność na przeciążenia (3-krotna) chroni czujnik przed nagłymi skokami ciśnienia w instalacji.

Najważniejsze cechy

• Klasa Superior (S-20): Najwyższa trwałość i stabilność długoterminowa w porównaniu do modeli standardowych.

• Wysoka odporność mechaniczna: Konstrukcja odporna na wstrząsy do 100 g oraz wibracje do 20 g, co zapewnia ciągłość pracy w ekstremalnych warunkach.

• Bezpieczeństwo i szczelność: Bardzo niski współczynnik wycieku (Leakage rate: 5x10^-3 mbar*l/s) oraz solidne przyłącze G 1/2 B z uszczelnieniem miedzianym.

• Dokumentacja jakości: Produkt dostarczany z fabrycznym testem sprawdzenia (zapisem wskazań), co ułatwia walidację systemu i procedury ISO.

• Szeroki zakres zasilania: Praca w szerokim przedziale napięcia DC 8...35 V z klasycznym sygnałem 4-20 mA.

Dane techniczne

• Producent: WIKA

• Model: S-20

• Numer artykułu: 57317038

• Zakres pomiarowy: 0...0,4 bar (ciśnienie względne)

• Sygnał wyjściowy: 4...20 mA (2-przewodowy)

• Nieliniowość: 0,5% BFSL

• Dopuszczalne przeciążenie: 3-krotność zakresu (do 1,2 bar)

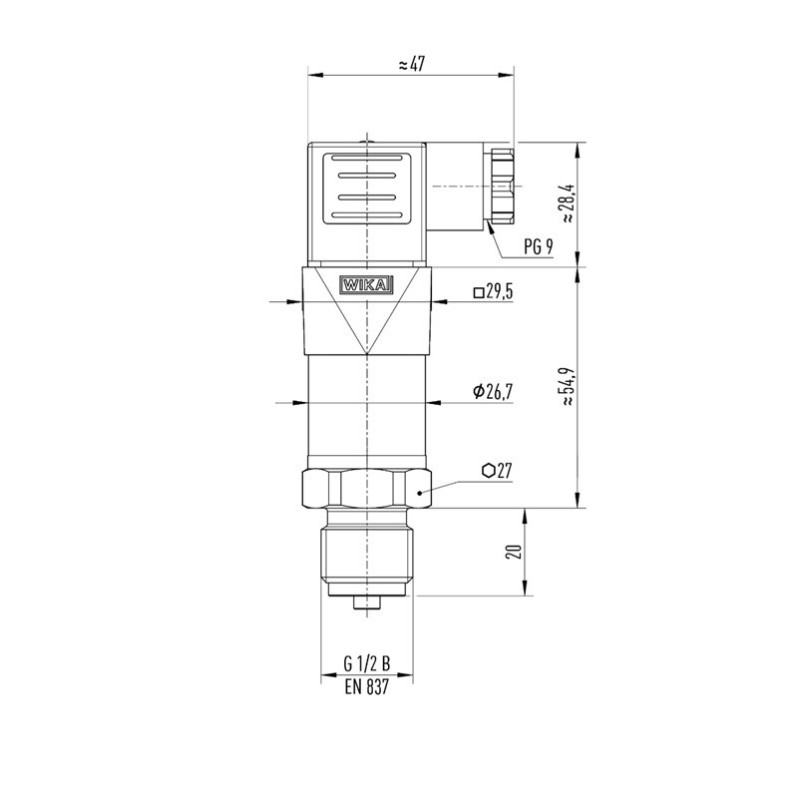

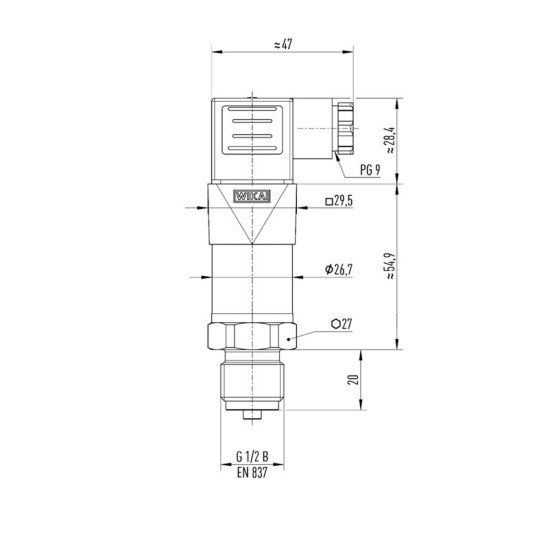

• Przyłącze procesowe: G 1/2 B EN 837

• Otwór ciśnieniowy: Średnica 2,5 mm

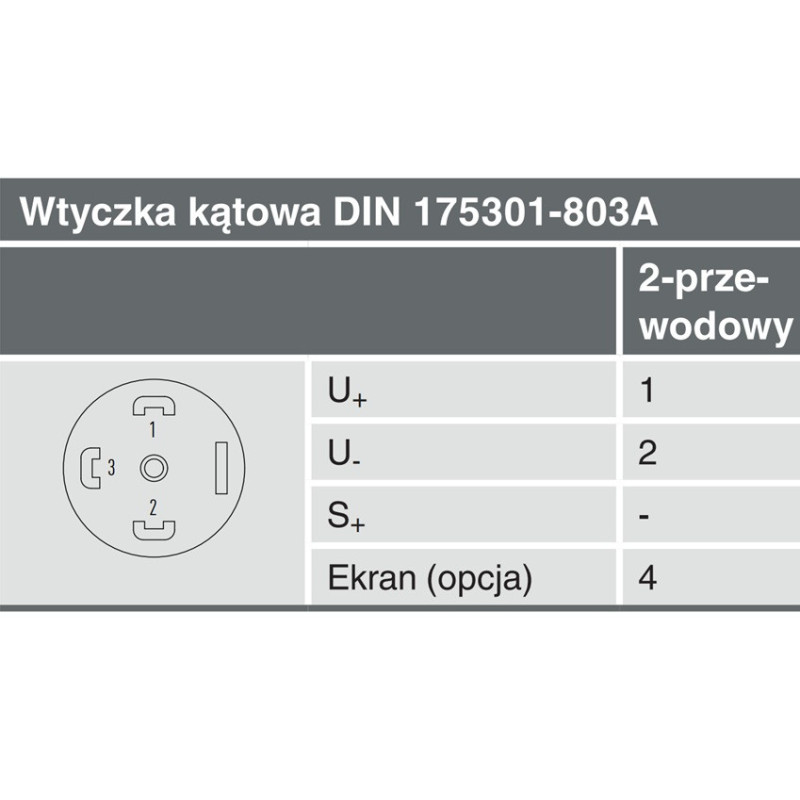

• Przyłącze elektryczne: Wtyczka kątowa DIN 175301-803 A

• Oznaczenie pinów: U+ = 1, U- = 2

• Temperatura medium: -30...+100°C

• Aprobaty: cULus

• Uszczelnienie: Miedź

Dlaczego warto wybrać model S-20 zamiast A-10?

Model S-20 to wersja dla profesjonalistów. Podczas gdy model A-10 świetnie sprawdza się w standardowych aplikacjach, S-20 oferuje znacznie lepszą odporność na czynniki zewnętrzne. Zwiększona wytrzymałość na wstrząsy (100 g) oraz wyższa dopuszczalna temperatura medium sprawiają, że koszt eksploatacji w długim terminie jest niższy dzięki rzadszym wymianom czujników.

Wsparcie techniczne i montaż

• Podłączenie: Standardowa wtyczka DIN pozwala na szybką wymianę i serwis bez konieczności lutowania przewodów.

• Montaż: Przyłącze G 1/2 B zapewnia stabilne osadzenie w gnieździe procesowym. Zalecamy dokręcanie kluczem dynamometrycznym zgodnie z instrukcją WIKA.

• Kompatybilność: Przetwornik współpracuje z większością sterowników PLC dostępnych na rynku (np. Siemens, Beckhoff) obsługujących standardowe wejścia analogowe prądowe.

Wsparcie techniczne i zamienniki

Przetwornik S-20 o numerze 57317038 charakteryzuje się unikalnym połączeniem niskiego zakresu (0,4 bar), dużego przyłącza (G 1/2 B) oraz wzmocnionej odporności na wibracje. Przy doborze zamiennika należy zwrócić uwagę przede wszystkim na te parametry.

Potencjalne odpowiedniki innych marek:

• Danfoss MBS 3000: Bardzo zbliżona seria przemysłowa, znana z wysokiej odporności na trudne warunki. Wymaga jednak dobrania wersji z odpowiednim gwintem i zakresem.

• Jumo dTRANS p30: Niemiecki odpowiednik klasy premium, który również oferuje bardzo wysoką precyzję i trwałość w aplikacjach procesowych.

Na co uważać przy zamianie?

1. Rozmiar gwintu: Model S-20 posiada duże przyłącze G 1/2 B. Wiele standardowych czujników ma G 1/4 B – upewnij się, że nie będzie potrzebna redukcja.

2. Przeciążalność: Ten model S-20 wytrzymuje 3-krotne przeciążenie (1,2 bar). Tańsze zamienniki przy niskich zakresach często mają mniejszy margines błędu.

3. Wtyczka: Standard DIN 175301-803 A (duża kostka) jest uniwersalny, ale upewnij się, że przewód w maszynie ma taką samą końcówkę.
