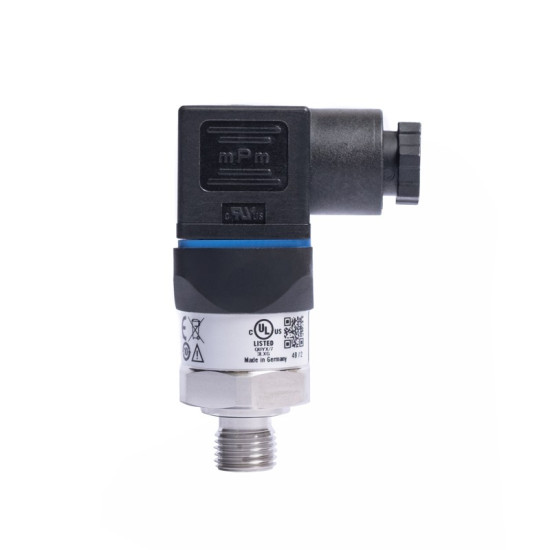

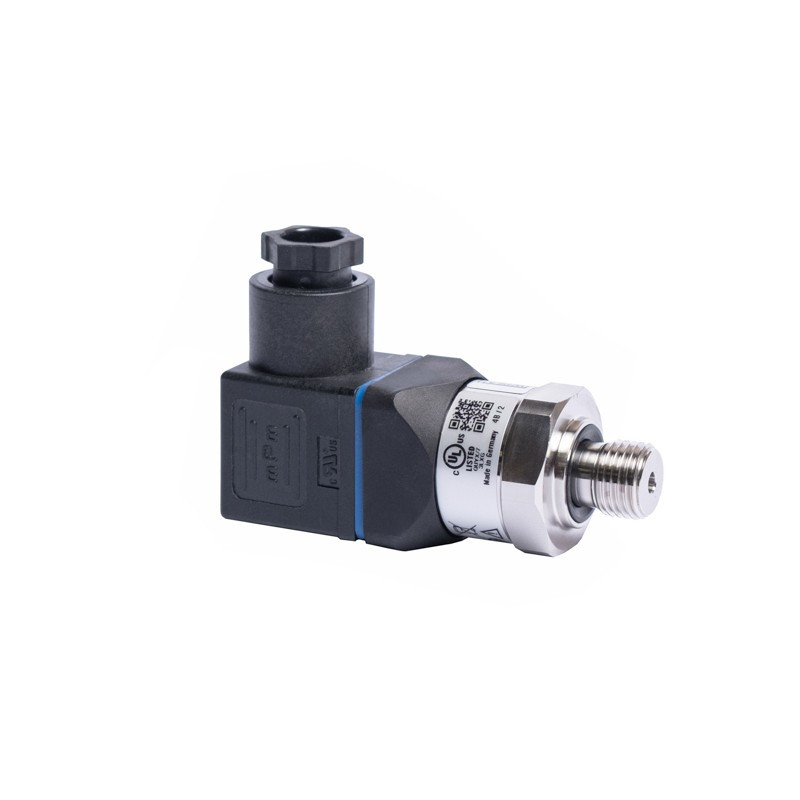

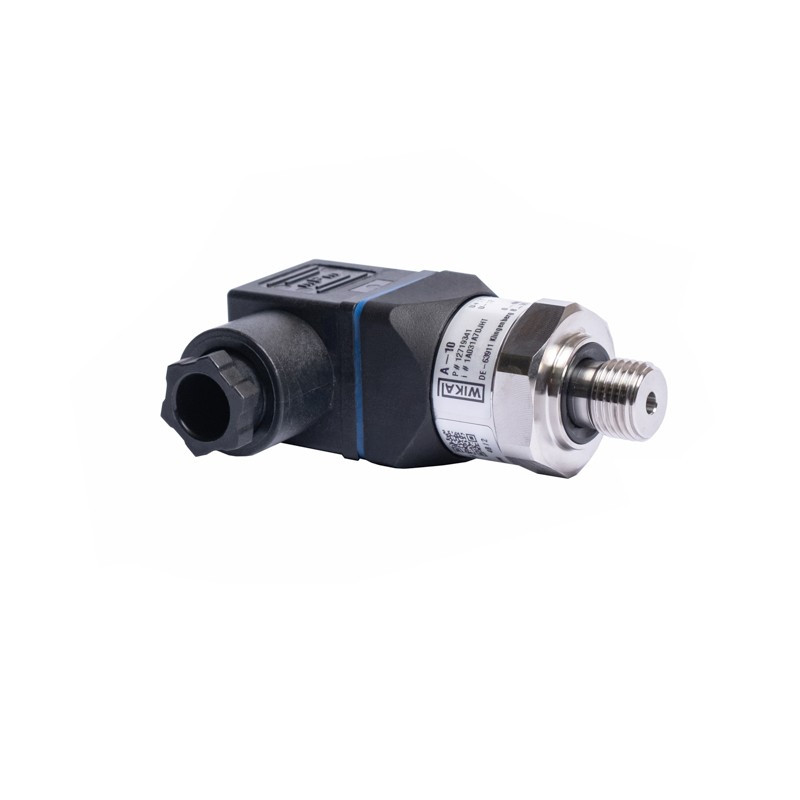

Przetwornik ciśnienia A-10 WIKA 400 bar G1/4A 4-20mA

Zaawansowany przetwornik do pomiaru względnego ciśnienia do 400 bar, zaprojektowany do zastosowań przemysłowych o wysokich wymaganiach. Zapewnia niezawodny sygnał 4-20 mA i długotrwałą odporność dzięki konstrukcji ze stali nierdzewnej.

Zastosowanie

• Monitorowanie wysokich ciśnień w hydraulice i pneumatyce przemysłowej
• Kontrola i automatyzacja procesów w maszynach budowlanych i ciężkich urządzeniach przemysłowych
• Pomiar ciśnienia w instalacjach energetycznych i petrochemicznych
• Sterowanie w maszynach rolniczych i pojazdach specjalistycznych
• Integracja z systemami automatyki przemysłowej i SCADA
• Pomiar w instalacjach wody i sprężonego powietrza o wysokim ciśnieniu

Najważniejsze cechy

• Zakres pomiaru do 400 bar – szeroki zakres dla wymagających aplikacji
• Standardowe wyjście prądowe 4-20 mA zgodne z normami przemysłowymi
• Stopień ochrony IP65 zapewnia odporność na pył i wilgoć
• Przyłącze procesowe gwint G 1/4 A DIN 3852-E dla łatwego i bezpiecznego montażu
• Obudowa i elementy stykające ze stali nierdzewnej 316L odpornej na korozję
• Solidna konstrukcja gwarantująca odporność na warunki przemysłowe

Dane techniczne

• Zakres ciśnienia: 0 do 400 bar względne
• Wyjście sygnału: 4–20 mA (2-przewody)
• Stopień ochrony: IP65

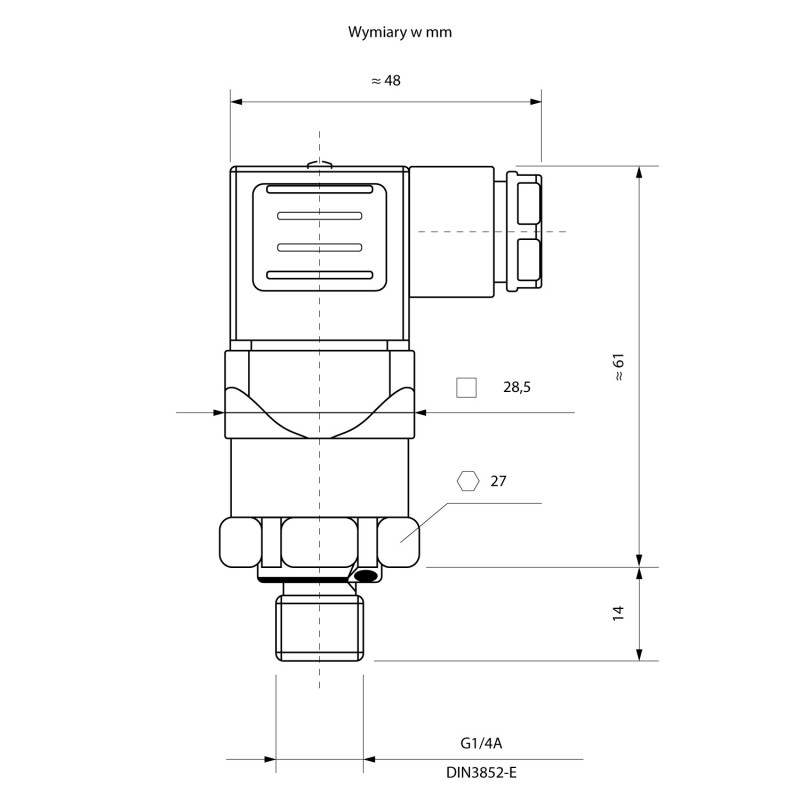

• Przyłącze: Gwint G 1/4 A DIN 3852-E
• Materiał: stal nierdzewna 316L (V4A 1.4404)
• Temperatura medium: od 0 do +80°C
• Dokładność: do 0,5% nieliniowości
• Zasilanie: 8–30 V DC
• Cykl życia: do 100 milionów cykli pracy

Wsparcie techniczne i zamienniki

Wybór odpowiedniego przetwornika ciśnienia jest kluczowy dla stabilności całego układu automatyki. Model WIKA A-10 o kodzie 12719341 to standard rynkowy, co sprawia, że posiada on szereg zamienników oraz specyficzne wymagania montażowe, o których warto pamiętać.

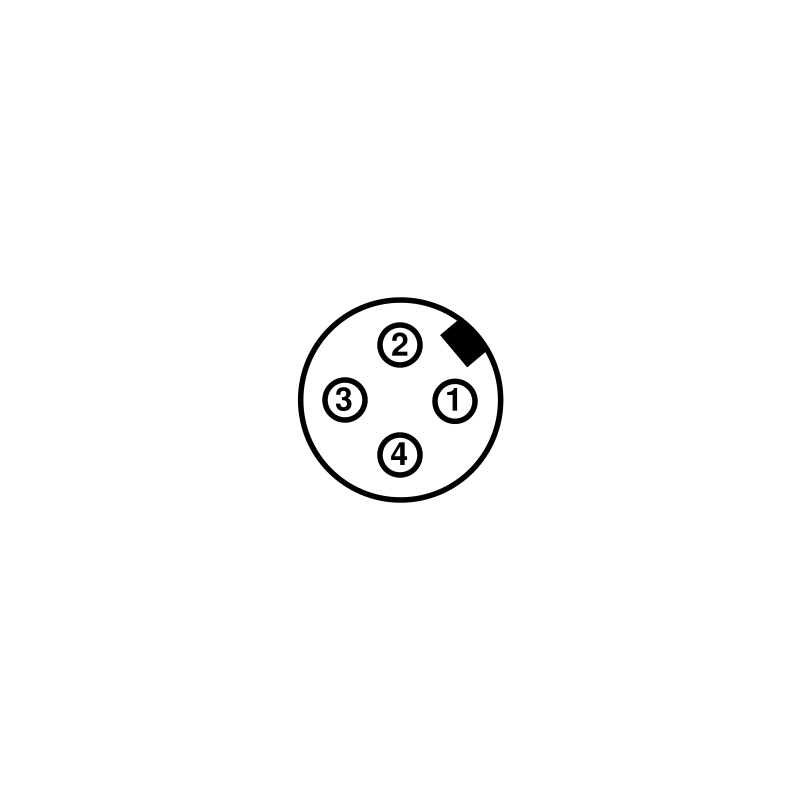

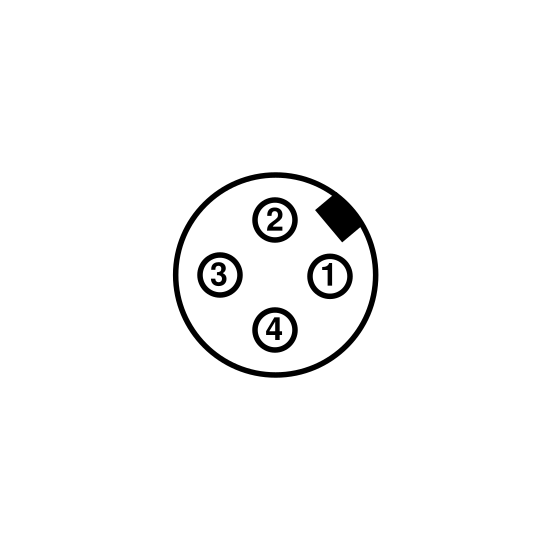

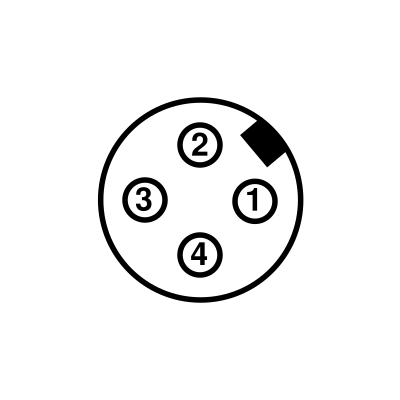

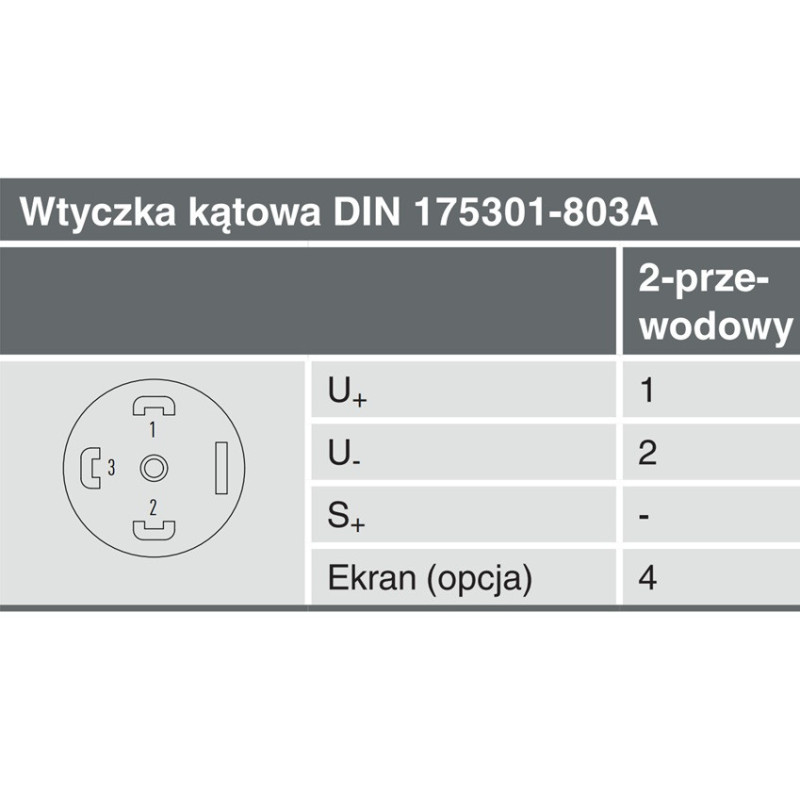

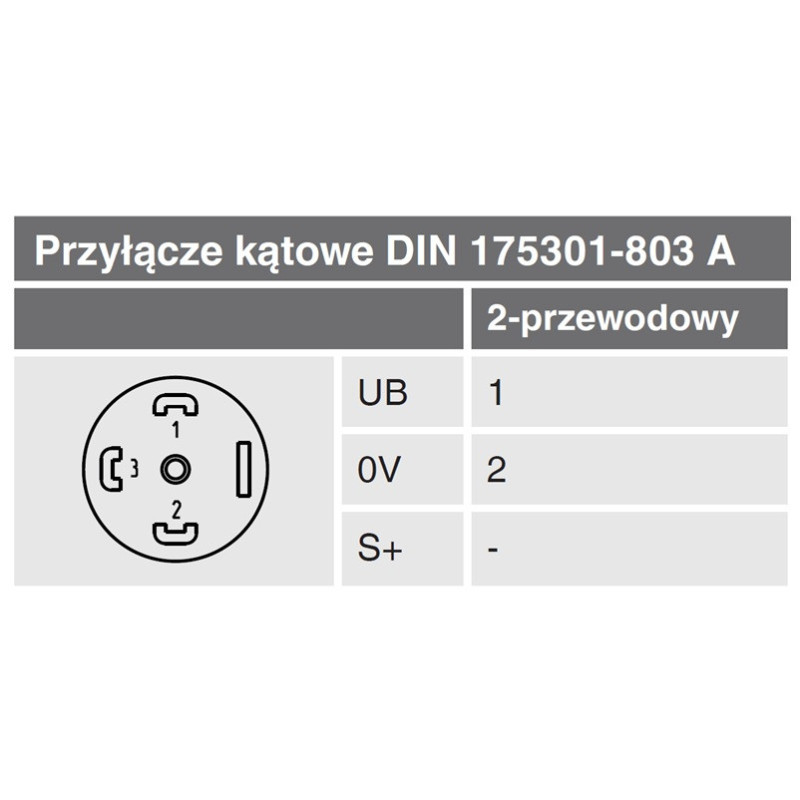

Jak poprawnie podłączyć przetwornik A-10?

Model ten wykorzystuje technikę 2-przewodową (pętla prądowa 4-20 mA).

• Pin 1: Zasilanie dodatnie (L+ / UB+)
• Pin 2: Sygnał wyjściowy / Zasilanie ujemne (0V / S+)
• Wskazówka: Przetwornik nie wymaga osobnego przewodu masowego dla sygnału – prąd płynie tą samą drogą, co zasilanie, co upraszcza okablowanie i redukuje wpływ zakłóceń.

Popularne zamienniki

Jeśli w Twojej dokumentacji widnieje inny model, WIKA A-10 (12719341) może z powodzeniem zastąpić urządzenia innych producentów o parametrach 400 bar / 4-20 mA / G 1/4:

• Danfoss: seria MBS 3000 (np. model 060G1109)
• Trafag: seria NAT 8252
• Keller: seria PA-21Y
• Aplisens: seria AS (wersja ekonomiczna)
• Jumo: seria MIDAS

Porady eksploatacyjne Sensor Standard:

• Ochrona przed uderzeniami hydraulicznymi: Jeśli przetwornik pracuje w układzie z szybkodziałającymi zaworami, zalecamy montaż dodatkowego tłumika pulsacji (dławika). Nagłe skoki ciśnienia mogą uszkodzić delikatną membranę krzemową, nawet jeśli ich wartość mieści się w zakresie statycznym.
• Kompatybilność z mediami: Stal nierdzewna 316L jest odporna na większość olejów, wodę oraz gazy techniczne. W przypadku kontaktu z silnie stężonymi kwasami lub mediami krystalizującymi, rozważ zastosowanie separatora membranowego.
• Szczelność połączenia: Przyłącze G 1/4 A posiada fabryczną uszczelkę profilowaną. Przy dokręcaniu nie ma potrzeby stosowania nadmiernej ilości taśmy teflonowej – wystarczy dokręcenie kluczem płaskim z momentem ok. 15 ... 20 Nm.

Dlaczego warto wybrać ten produkt?

• Niezawodność i precyzja nawet przy bardzo wysokich ciśnieniach
• Konstrukcja z wysokiej jakości stali nierdzewnej dla maksymalnej trwałości
• Szeroki zakres i uniwersalne wyjście 4-20 mA dla łatwej integracji
• Wysoka ochrona IP65 zapewnia długą żywotność w trudnych warunkach
• Łatwy montaż i podłączenie dzięki standardowym przyłączom i wtyczce
• Doskonały stosunek jakości do ceny dla zastosowań przemysłowych
• Lokalna dostępność i wsparcie serwisowe producenta WIKA

Przetwornik ciśnienia A-10 WIKA 400 bar to idealny wybór do wymagających aplikacji przemysłowych, gdzie liczy się trwałość i precyzja. Gwarantuje niezawodność pomiarów i prostą integrację z systemami automatyki. Skorzystaj z naszej oferty i inwestuj w najlepsze rozwiązania przemysłowe.
