Jak dobrać przetwornik siły do aplikacji przemysłowej? Kompletny przewodnik

W tym artykule dowiesz się:

• czym jest przetwornik siły
• jak dobrać zakres pomiarowy
• kiedy wybrać belkę tensometryczną
• jak zintegrować czujnik z PLC

Czym jest przetwornik siły i jak działa?

Przetwornik siły to czujnik, który przekształca siłę mechaniczną w sygnał elektryczny. W aplikacjach przemysłowych najczęściej stosuje się tensometryczne przetworniki siły, których działanie opiera się na odkształceniu elementu pomiarowego.

Zmiana rezystancji tensometrów powoduje zmianę napięcia wyjściowego (mV/V), które następnie jest wzmacniane i przekazywane do sterownika PLC lub systemu nadrzędnego.

Dzięki temu możliwa jest ciągła kontrola siły w czasie rzeczywistym – np. w prasach, systemach docisku czy stanowiskach testowych.

Prawidłowy pomiar siły w przemyśle ma kluczowe znaczenie dla stabilności i powtarzalności procesu produkcyjnego.

Rodzaje przetworników siły w zastosowaniach przemysłowych

W zależności od aplikacji wyróżniamy:

Przetworniki siły nacisku

Do pomiaru sił działających osiowo w kierunku ściskania. Najczęściej stosowane w prasach i systemach docisku.

Przetworniki siły rozciągającej

Stosowane w aplikacjach z obciążeniem ciągnącym, np. testach materiałowych.

Przetworniki ściskająco-rozciągające

Umożliwiają pomiar w dwóch kierunkach.

Przetworniki hydrauliczne

Wykorzystywane w specyficznych warunkach przemysłowych.

W większości aplikacji produkcyjnych dominują kompaktowe przetworniki siły nacisku o cylindrycznej konstrukcji.

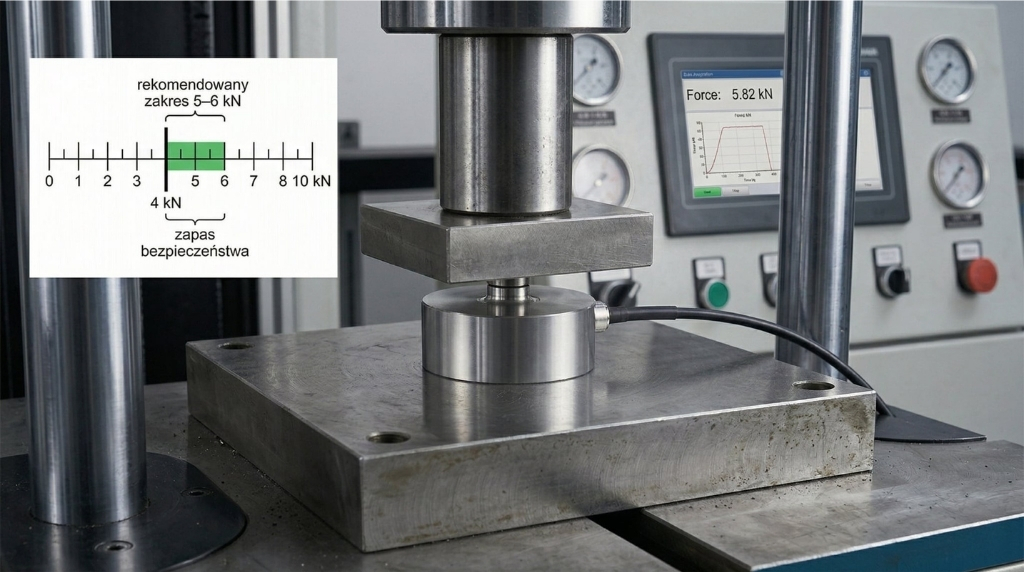

Jak dobrać zakres pomiarowy przetwornika siły?

Dobór zakresu to kluczowy etap.

Nigdy nie należy dobierać czujnika „na styk”. Zaleca się zapas 20–30% względem maksymalnej siły procesu.

Przykład:

Maksymalna siła procesu: 4 kN

Zalecany przetwornik: 5 kN lub 10 kN

W aplikacjach dynamicznych zapas powinien być jeszcze większy ze względu na chwilowe piki obciążenia.

Statyczny czy dynamiczny pomiar siły?

W procesach statycznych kluczowa jest stabilność i powtarzalność pomiaru.

W aplikacjach dynamicznych należy uwzględnić:

• częstotliwość próbkowania
• sztywność konstrukcji
• osiowość działania siły

Niewielkie siły boczne mogą powodować błędy pomiarowe i skrócić żywotność przetwornika siły.

Integracja przetwornika siły z systemem PLC

Większość przetworników tensometrycznych generuje sygnał mV/V. Wymaga to zastosowania:

• wzmacniacza pomiarowego
• przetwornika sygnału (0–10 V lub 4–20 mA)

Na etapie projektowania należy sprawdzić kompatybilność z wejściami analogowymi PLC oraz zadbać o ekranowanie przewodów sygnałowych.

Warunki środowiskowe i trwałość czujnika

Przy doborze przetwornika siły należy uwzględnić:

• temperaturę pracy
• wilgotność
• zapylenie
• stopień ochrony IP
• przeciążenia mechaniczne

W aplikacjach przemysłowych rekomendowane są modele o podwyższonej odporności mechanicznej.

Najczęstsze błędy przy doborze przetwornika siły

• dobór bez zapasu zakresu
• nieuwzględnienie przeciążeń chwilowych
• nieosiowy montaż
• brak wzmacniacza sygnału
• ignorowanie warunków środowiskowych

Błędy te prowadzą do dryftu sygnału, niestabilnych pomiarów i skrócenia żywotności czujnika.

Kiedy wybrać belkę tensometryczną zamiast przetwornika siły?

Jeżeli celem jest pomiar masy (np. w systemach wagowych), lepszym rozwiązaniem mogą być belki tensometryczne.

Przetwornik siły stosuje się w przypadku bezpośredniego pomiaru siły działającej na element konstrukcyjny, bez przeliczania na masę.

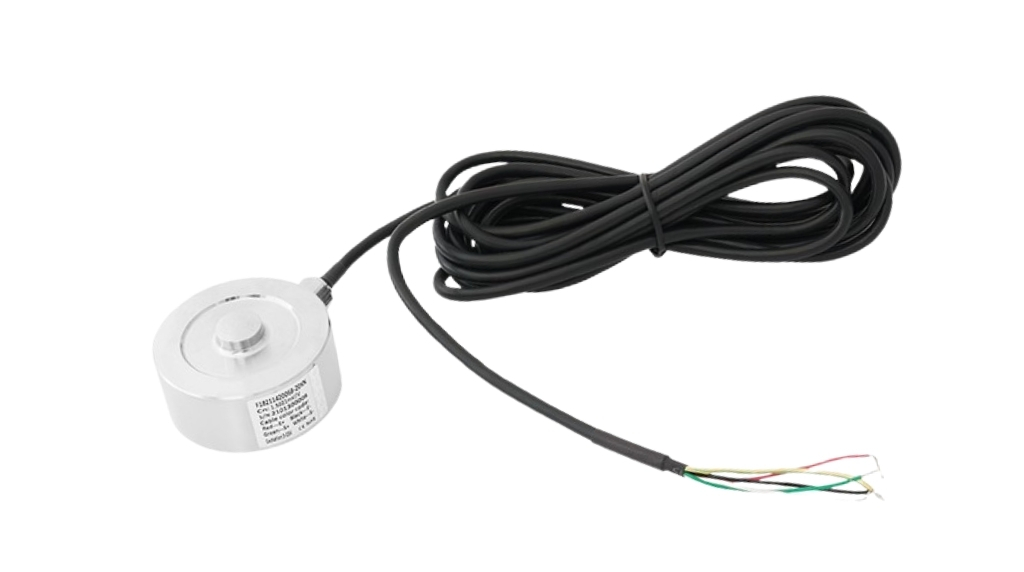

Sprawdź dostępne przetworniki siły nacisku

W kategorii przetworników siły nacisku dostępne są modele o różnych zakresach pomiarowych – od kilkuset niutonów do kilku kiloniutonów – przeznaczone do:

• pras przemysłowych
• systemów docisku
• stanowisk testowych
• kontroli jakości
• integracji z systemami PLC

Sprawdź dostępne przetworniki siły nacisku i dobierz rozwiązanie do swojej aplikacji.

Najczęstsze pytania (FAQ)

Jak dobrać przetwornik siły do aplikacji przemysłowej?

Należy określić maksymalną siłę procesu, dobrać zakres z zapasem, uwzględnić warunki pracy oraz sposób integracji z PLC.

Czy przetwornik siły można podłączyć bezpośrednio do PLC?

Zwykle wymagany jest wzmacniacz lub przetwornik sygnału.

Czy przetwornik siły wymaga kalibracji?

Tak, szczególnie w aplikacjach wymagających wysokiej dokładności.

Czy przetwornik siły nadaje się do pracy w zapyleniu?

Tak, pod warunkiem dobrania modelu o odpowiednim stopniu ochrony IP.
