DCDG-5-PSK-2mCzujnik indukcyjny M5, PNP NO, 1,5 mm, przewód 2 m | Eickmann Elektronik DCDG-5-PSK-2m

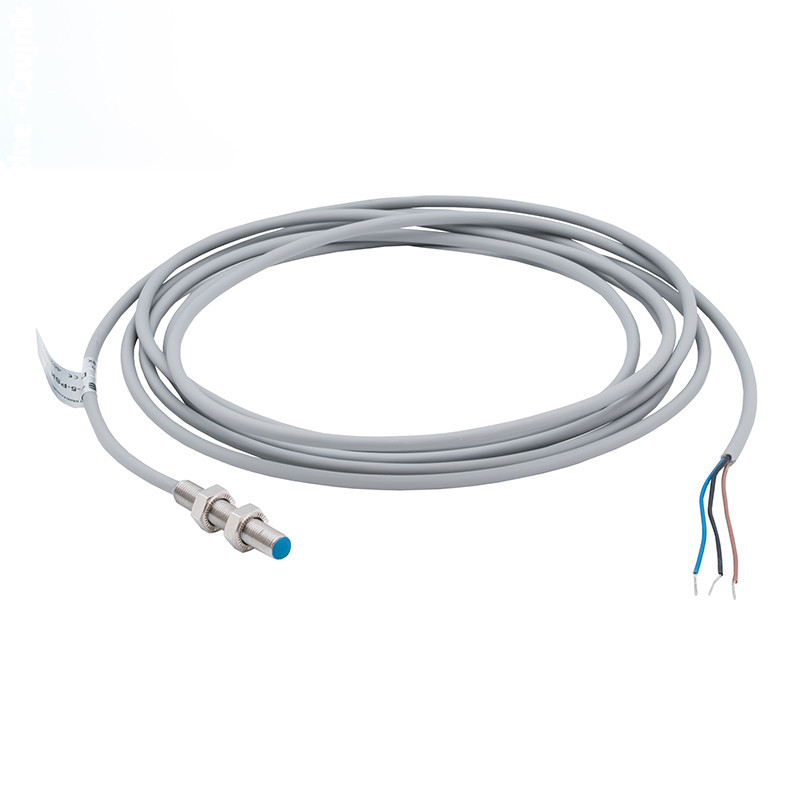

DCDG-5-PSK-2m to miniaturowy czujnik indukcyjny Eickmann Elektronik przeznaczony do wykrywania niewielkich elementów metalowych. Gwintowana obudowa M5 × 0,5 ma długość zaledwie 26 mm, dlatego czujnik może pracować w mechanizmach, w których na montaż pozostaje bardzo mało miejsca.

Zasięg nominalny 1,5 mm, wyjście PNP NO i częstotliwość przełączania 2 kHz pozwalają wykorzystać urządzenie do szybkiej kontroli obecności oraz położenia detali. Zintegrowany przewód PVC o długości 2 m można poprowadzić bezpośrednio do zacisków sterownika PLC, modułu wejściowego albo puszki połączeniowej.

Zastosowanie

Czujnik DCDG-5-PSK-2m sprawdzi się między innymi w:

• kontroli obecności drobnych części metalowych,
• wykrywaniu położenia elementów maszyn,
• zliczaniu detali na stanowiskach produkcyjnych,
• chwytakach i kompaktowych mechanizmach wykonawczych,
• maszynach montażowych, sortujących i pakujących,
• kontroli krańcowego położenia ruchomych podzespołów,
• instalacjach, w których przewód jest podłączany bezpośrednio do szafy sterowniczej.

Najważniejsze właściwości

• indukcyjna zasada działania,
• gwintowana obudowa M5 × 0,5,
• długość korpusu 26 mm,
• zasięg nominalny 1,5 mm,
• montaż zabudowany,
• wyjście PNP NO,
• częstotliwość przełączania 2 kHz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• przewód PVC o długości 2 m,
• obudowa ze stali nierdzewnej,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik wytwarza pole elektromagnetyczne przed aktywnym czołem. Pojawienie się metalowego przedmiotu w tym obszarze zmienia parametry pola i powoduje przełączenie wyjścia PNP NO.

Zasięg nominalny 1,5 mm określono dla standardowego celu ze stali. W przypadku metali nieżelaznych rzeczywista odległość wykrywania będzie odpowiednio mniejsza.

Współczynniki korekcji

Podane odległości są wartościami orientacyjnymi. Ostateczny zasięg zależy również od wielkości, kształtu i sposobu ustawienia wykrywanego przedmiotu.

Montaż czujnika

DCDG-5-PSK-2m jest przeznaczony do montażu zabudowanego. Aktywne czoło może znajdować się na poziomie otaczającej je metalowej powierzchni.

Gwint M5 × 0,5 ułatwia dokładne ustawienie położenia czujnika. Podczas instalacji należy uwzględnić odstęp od sąsiednich czujników i elementów metalowych, które mogą wpływać na pole detekcji. Po zamontowaniu trzeba sprawdzić działanie z rzeczywistym materiałem oraz wymaganą odległością roboczą.

Przewód 2 m bez złącza

Zintegrowany przewód PVC o długości 2 m jest przeznaczony do bezpośredniego podłączenia w szafie sterowniczej, puszce instalacyjnej lub module wejściowym. Takie wykonanie ogranicza liczbę połączeń w instalacji i sprawdza się w stałych stanowiskach maszynowych.

Przewód należy zabezpieczyć przed naprężeniami, ostrymi krawędziami i nadmiernym zginaniem. W miejscu wprowadzenia do szafy lub puszki warto zastosować odpowiednie odciążenie mechaniczne.

Podłączenie elektryczne

Po wykryciu metalu wyjście PNP podaje dodatni potencjał na wejście układu sterowania.

Sygnalizacja LED

Wskaźnik LED znajdujący się w tylnej części obudowy pozwala sprawdzić stan przełączenia podczas uruchamiania i diagnostyki maszyny.

Warunki pracy

Obudowa ze stali nierdzewnej oraz stopień ochrony IP67 umożliwiają eksploatację czujnika w typowych warunkach przemysłowych. Dopuszczalny zakres temperatury otoczenia wynosi od −25°C do +70°C.

Zachowanie stopnia ochrony całej instalacji zależy również od prawidłowego poprowadzenia przewodu i uszczelnienia miejsca jego wprowadzenia do puszki lub szafy.

Warianty i akcesoria

Inne wykonania o podobnych parametrach:

• DCDG-5-PSK-KST3 – przewód 30 cm zakończony złączem M8
• DCDG-5-PSK-ST3 – złącze M8 umieszczone bezpośrednio w obudowie
• DCG-40-PSK-KST3 – czujnik indukcyjny M4 z przewodem i złączem M8
• DCDG-3-PSK-KST3 – miniaturowy czujnik Ø3 mm ze złączem M8

Akcesorium umożliwiające zakończenie przewodu wtykiem:

• Złącze M8 3-pin męskie, proste, skręcane binder 99 3379 100 03

Symbole porównawcze innych producentów

Poniższe modele dobrano według rozmiaru M5, montażu zabudowanego, wyjścia PNP NO i wykonania z przewodem. Są to produkty porównawcze, a różnice należy uwzględnić przed zastosowaniem ich w konkretnej instalacji.

FAQ

Czy DCDG-5-PSK-2m ma złącze M8?

Nie. Czujnik jest wyposażony w stały przewód PVC o długości 2 m z wolnymi końcami przeznaczonymi do bezpośredniego podłączenia.

Do czego służy wyjście PNP NO?

Po wykryciu metalowego obiektu wyjście PNP NO podaje dodatni potencjał na wejście sterownika lub innego układu sterowania.

Czy czujnik można zamontować w metalowej powierzchni?

Tak. Jest to wersja zabudowana, dlatego aktywne czoło może znajdować się na poziomie otaczającej powierzchni metalowej.

Jakie metale wykrywa czujnik?

Czujnik reaguje na stal, stal nierdzewną, aluminium, mosiądz i miedź. Największy zasięg uzyskuje się dla standardowego celu wykonanego ze stali.

Czy przewód można podłączyć bezpośrednio do sterownika PLC?

Tak, jeśli wejście sterownika jest przystosowane do współpracy z 3-przewodowym czujnikiem PNP zasilanym napięciem 10–30 V DC.

Czym wersja 2m różni się od DCDG-5-PSK-KST3?

Wersja DCDG-5-PSK-2m ma przewód 2 m z wolnymi końcami. Model DCDG-5-PSK-KST3 ma krótki przewód zakończony męskim złączem M8.

Czy czujnik nadaje się do szybkiego zliczania części?

Częstotliwość przełączania 2 kHz pozwala wykrywać szybko przemieszczające się elementy, o ile ich rozmiar, odstępy i prędkość mieszczą się w możliwościach całego układu sterowania.

Czy IP67 oznacza możliwość pracy w wilgotnym otoczeniu?

IP67 zapewnia ochronę przed pyłem i skutkami czasowego zanurzenia w wodzie w warunkach określonych dla tej klasy. Miejsce wprowadzenia przewodu do instalacji również musi być właściwie uszczelnione.
