Przetwornik hydrauliczny WIKA F1106 – 2,5 kN

Przetwornik hydrauliczny WIKA F1106 o zakresie pomiarowym 2,5 kN to solidne rozwiązanie dla wymagających aplikacji przemysłowych. Urządzenie zostało zaprojektowane zgodnie z zasadą hydraulicznego pomiaru siły — nacisk działający na tłok powoduje wzrost ciśnienia, które można bezpośrednio wskazać za pomocą manometru lub czujnika cyfrowego.
Dzięki konstrukcji w całości ze stali nierdzewnej oraz klasie ochrony IP65, model ten sprawdzi się w trudnych warunkach przemysłowych — także tam, gdzie wymagana jest wysoka szczelność i odporność mechaniczna.
Brak konieczności zasilania urządzenia czyni go bardzo uniwersalnym i łatwym do integracji z systemami pomiarowymi lub urządzeniami testowymi.

Zastosowanie i korzyści:

• Monitorowanie siły nacisku w prasach, maszynach montażowych i wtryskarkach.

• Integracja z systemami pomiarowymi i kontrolnymi (np. testy wytrzymałościowe, układy zaciskowe).

• Budowa przyrządów pomiarowych, konstrukcji specjalnych, maszyn narzędziowych.

• Wysoka odporność — do zastosowania nawet w warunkach przemysłowych z zawilgoceniem lub pyłem dzięki IP65.

• Długa gwarancja szczelności (5 lat) świadczy o jakości i trwałości urządzenia.

Kluczowe cechy techniczne:

• Zakres pomiarowy: 0 … 2,5 kN (nacisk)

• Błąd liniowości: do ±1,6 % Fnom (zależnie od wersji)

• Skok tłoka ≤ 0,5 mm — minimalna deformacja zapewnia powtarzalność pomiaru.

• Materiał: stal nierdzewna (obudowa + tłok) — trwałość i odporność korozyjna.

• Klasa ochrony: IP65 — zabezpieczenie przed pyłem i wodą.

• Działa bez zewnętrznego zasilania — pomiar hydrauliczny nie wymaga przewodów zasilających.

Dane techniczne — model 2,5 kN

• Zakres siły (Fnom): 2,5 kN

• Siła graniczna (FL): 100% Fnom

• Siła zrywająca (FB): ponad 130% Fnom

• Błąd liniowości: do ±1,6% wartości nominalnej (w zależności od wersji)

• Skok tłoka: ≤ 0,5 mm

• Materiał wykonania: stal nierdzewna (korpus i tłok)

• Zakres temperatur pracy: od –25°C do +50°C

• Stopień ochrony: IP65

• Waga (wersja z manometrem): ok. 1,2 kg

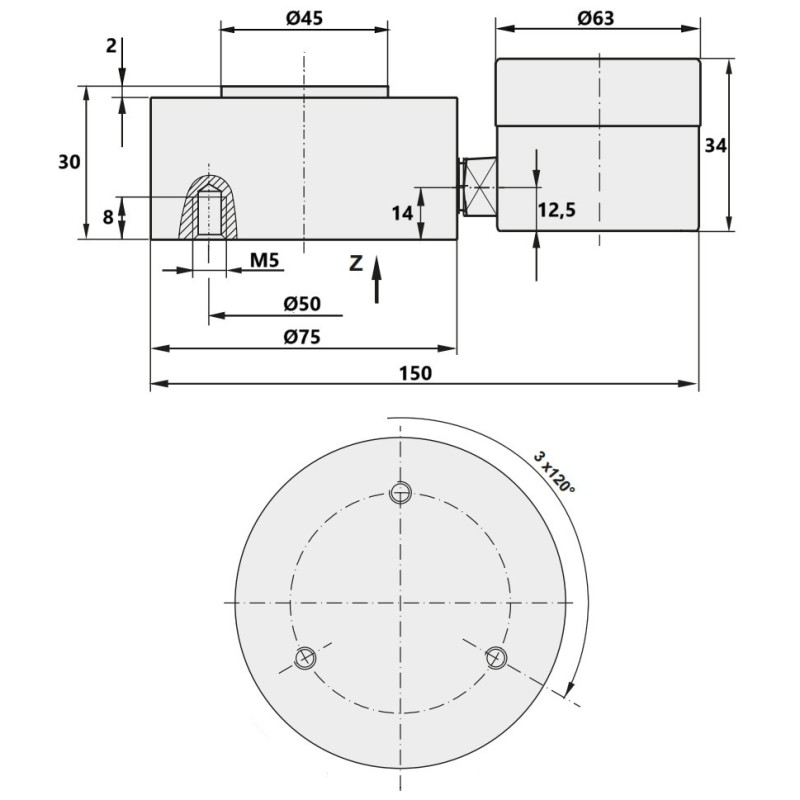

• Montaż: trzy boczne punkty gwintowane M5

• Zasilanie: brak potrzeby zasilania zewnętrznego – pomiar hydrauliczny

• Rodzaj pomiaru: nacisk → wzrost ciśnienia odczytywany manometrem lub czujnikiem cyfrowym

Jak dobrać i zamontować:

• Upewnij się, że mocowanie przetwornika zapewnia osiowe działanie siły, bez bocznych momentów.

• Wybierz manometr lub czujnik cyfrowy zgodny z wyjściem przetwornika — urządzenie F1106 może współpracować z manometrem analogowym lub cyfrowym.

• W warunkach zabudowy w maszynie pamiętaj o przewidywanym zakresie temperatur i ewentualnym wpływie środowiska — w razie potrzeby skonsultuj się z producentem.

• Przy wymianie lub modernizacji instalacji uwzględnij możliwość wykorzystania pełnego zakresu 2,5 kN — zbyt duży nadmiar zakresu może zmniejszyć rozdzielczość pomiaru.

Dlaczego warto wybrać WIKA i Sensor Standard:

Model F1106 od renomowanego producenta WIKA gwarantuje nie tylko wysoką jakość wykonania, ale również pełne wsparcie techniczne, dostępność dokumentacji i części zamiennych.
Wybierając naszą ofertę (Sensor Standard), otrzymujesz: sprawdzoną logistykę, doradztwo techniczne doboru czujnika oraz możliwość uzyskania oferty na warunkach b2b.
