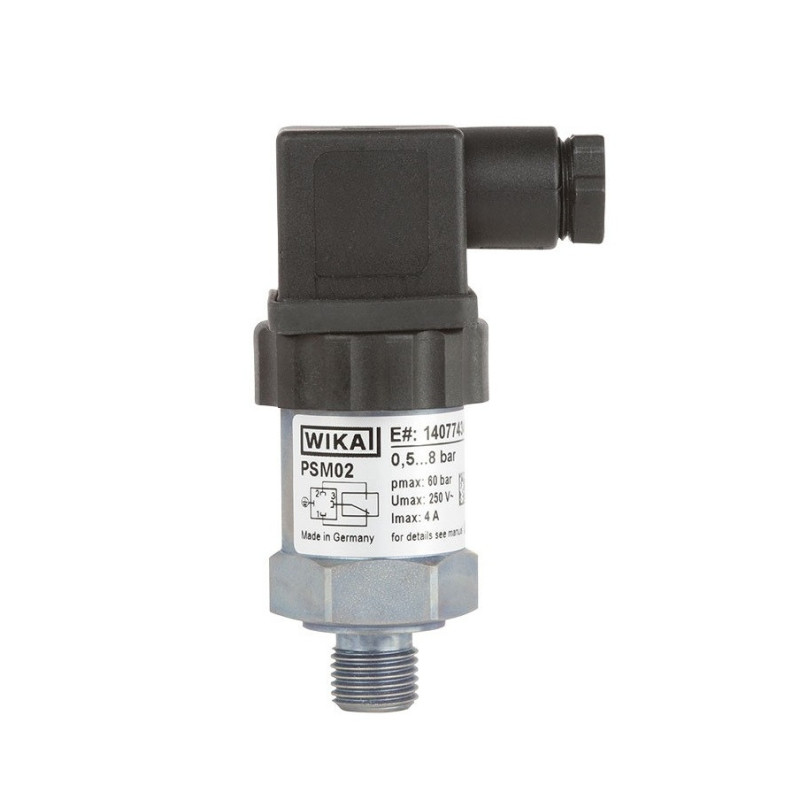

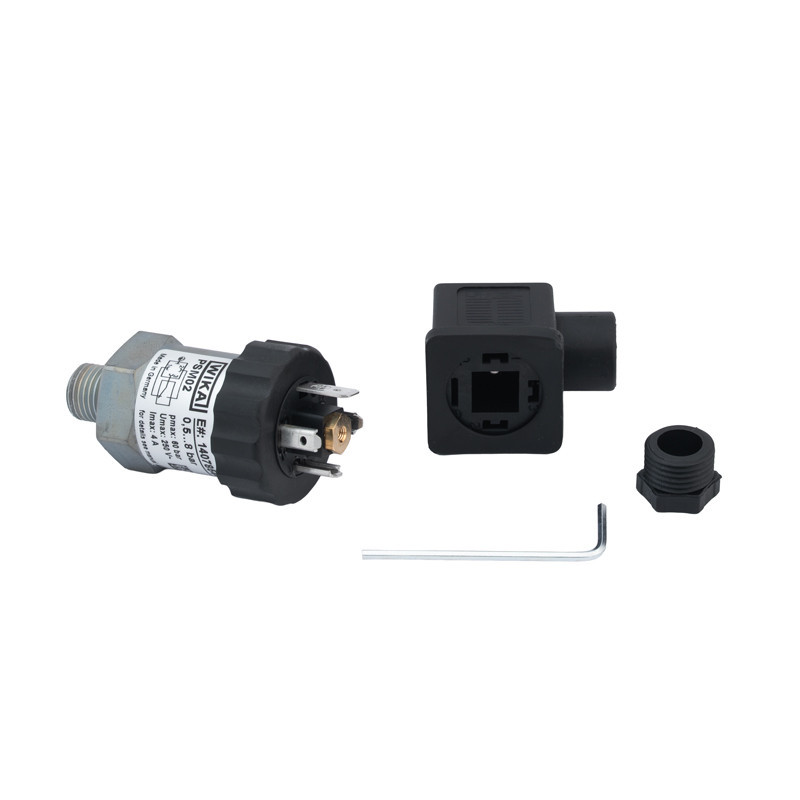

14078544Przełącznik ciśnienia PSM02 0,5 ... 8 bar, SPDT, G1/4B | WIKA 14078544

Mechaniczny przełącznik ciśnienia WIKA PSM02 14078544 służy do nadzorowania ciśnienia w instalacjach przemysłowych i przełączania obwodu elektrycznego po osiągnięciu ustawionego progu. Wersja ta wykorzystuje membranową zasadę działania, oferuje zakres nastawy 0,5 ... 8 bar, styk przełączny SPDT oraz przyłącze procesowe G1/4B. Punkt przełączania i histereza mogą być regulowane, dzięki czemu urządzenie można dopasować do wymaganego sposobu pracy instalacji.

Zastosowanie

Model PSM02 jest przeznaczony przede wszystkim do układów hydraulicznych i hydrauliki mobilnej, instalacji pneumatycznych, mobilnych maszyn roboczych oraz maszyn do formowania wtryskowego tworzyw sztucznych. WIKA przewiduje stosowanie tej konstrukcji ze sprężonym powietrzem, neutralnymi gazami oraz neutralnymi i samosmarującymi cieczami.

Przełącznik może realizować funkcje sterujące lub kontrolne, np. sygnalizować osiągnięcie zadanego ciśnienia albo przełączać obwód sterowania maszyny. Przy doborze do konkretnej cieczy należy uwzględnić kompatybilność medium z membraną NBR i galwanizowanymi elementami mającymi kontakt z medium.

Najważniejsze właściwości

• zakres nastawy punktu przełączania 0,5 ... 8 bar,
• mechaniczna konstrukcja membranowa,
• regulowany punkt przełączania,
• regulowana histereza,
• jeden styk przełączny SPDT,
• maksymalne ciśnienie systemowe 60 bar,
• przyłącze procesowe G1/4B wg ISO 228-1,
• membrana i uszczelnienie NBR,
• obudowa i przyłącze ze stali galwanizowanej,
• przyłącze elektryczne DIN EN 175301-803,
• stopień ochrony IP65,
• wysoka odporność na drgania i wstrząsy.

Dane techniczne

Zasada działania

Ciśnienie doprowadzone przez przyłącze G1/4B oddziałuje na membranę. Po osiągnięciu ustawionej wartości siła działająca na mechanizm powoduje przełączenie mikrostyku. Przy spadku ciśnienia poniżej odpowiedniego poziomu powrotnego styk przełącza się z powrotem. Różnica pomiędzy punktem przełączenia i punktem powrotu stanowi histerezę. Konstrukcja PSM02 wykorzystuje mechaniczny styk zatrzaskowy ze srebrnymi kontaktami.

Funkcja przełączania SPDT

WIKA PSM02 14078544 ma jeden styk przełączny SPDT, czyli wspólny zacisk COM oraz styki NC i NO. Nie są to dwa niezależne wyjścia. Przed przełączeniem COM jest połączony z jednym z torów, a po przekroczeniu ustawionego punktu mechanizm przełącza COM na drugi tor.

Dzięki temu z jednego presostatu można uzyskać zarówno informację odpowiadającą funkcji normalnie zamkniętej, jak i normalnie otwartej, zależnie od wykorzystanych zacisków.

Ustawienie punktu przełączania i histerezy

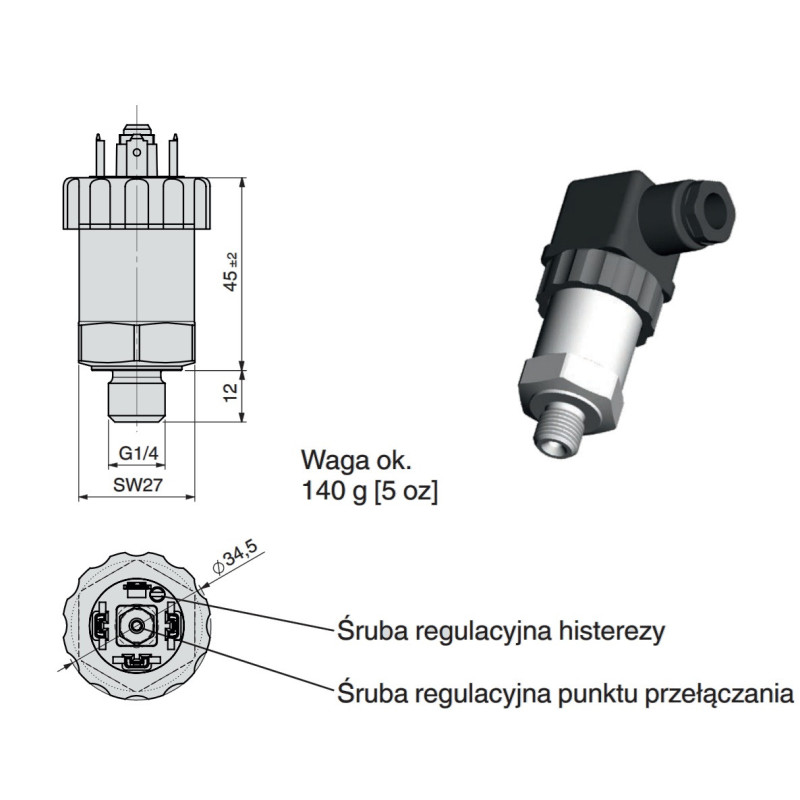

Punkt przełączania jest regulowany w zakresie 0,5 ... 8 bar. W konstrukcji znajdują się osobne elementy regulacyjne punktu przełączania oraz histerezy, widoczne również na rysunku wymiarowym produktu.

Dla tej konkretnej konfiguracji WIKA podaje orientacyjną histerezę 0,1 bar + 5 ... 10% ustawionego punktu przełączania. Producent zaleca dobieranie punktu przełączania z uwzględnieniem rzeczywistych warunków pracy i sprawdzenie ustawienia po zamontowaniu urządzenia.

Media i kompatybilność materiałowa

PSM02 może pracować ze sprężonym powietrzem, neutralnymi gazami oraz neutralnymi i samosmarującymi cieczami. W wersji 14078544 elementy konstrukcyjne są wykonane ze stali galwanizowanej, natomiast membrana i uszczelnienie z NBR.

Przed zastosowaniem z konkretną cieczą technologiczną należy sprawdzić jej zgodność materiałową z NBR i stalą galwanizowaną, szczególnie w przypadku substancji agresywnych chemicznie.

Montaż przełącznika

Urządzenie jest przeznaczone do montażu wkręcanego za pomocą przyłącza G1/4B wg ISO 228-1. Korpus posiada sześciokąt SW27, umożliwiający prawidłowe dokręcenie przełącznika bez przenoszenia momentu na obudowę elektryczną.

Przy instalacji należy uwzględnić maksymalne dopuszczalne ciśnienie systemowe 60 bar oraz warunki dynamiczne układu. Zakres nastawy 0,5 ... 8 bar określa zakres, w którym ustawiany jest punkt przełączenia — nie należy go utożsamiać z maksymalnym dopuszczalnym ciśnieniem systemowym.

Podłączenie elektryczne

Wersja 14078544 jest wyposażona w złącze kątowe DIN EN 175301-803 A. Styk SPDT umożliwia wykorzystanie funkcji NO lub NC względem wspólnego zacisku COM.

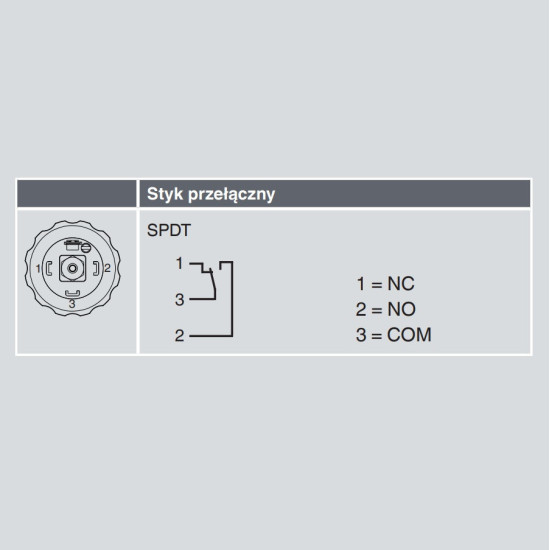

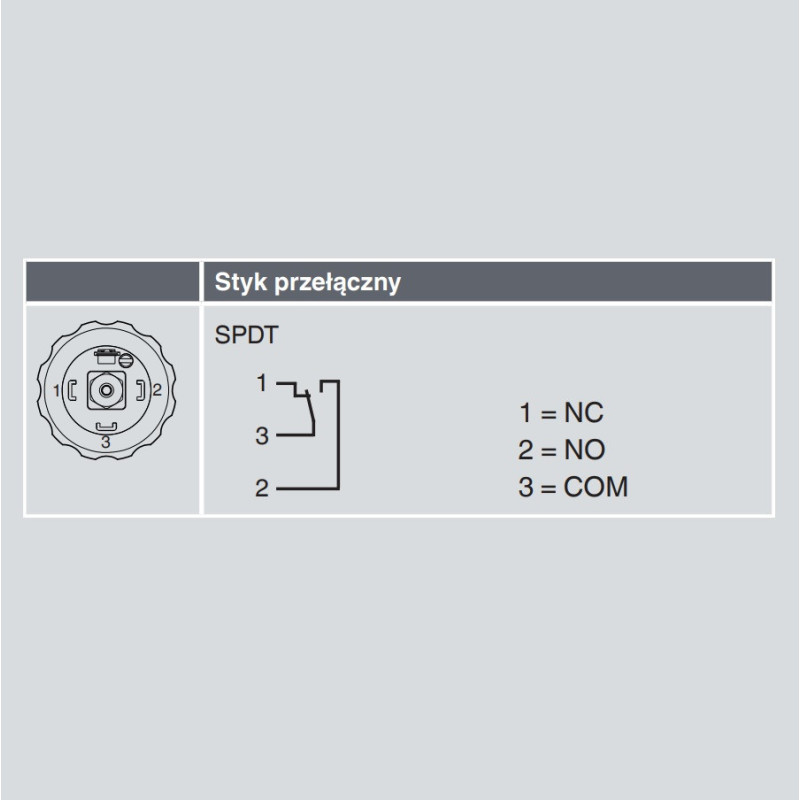

Rozmieszczenie zacisków

Rozmieszczenie odpowiada schematowi WIKA dla wersji ze złączem DIN EN 175301-803 A.

Obciążalność styków

Dla obciążenia rezystancyjnego przełącznik może przełączać do 4 A przy 250 V AC lub 4 A przy 24 V DC. Przy obciążeniach indukcyjnych wartość znamionowa wynosi 2 A przy 250 V AC lub 2 A przy 24 V DC.

Jest to mechaniczny styk bezpotencjałowy, dlatego sposób wykorzystania zacisków należy dobrać do obwodu sterowania i charakteru podłączonego obciążenia.

Warunki pracy

W wersji z uszczelnieniem NBR dopuszczalna temperatura medium wynosi -20 ... +80°C. Indywidualna specyfikacja 14078544 podaje również temperaturę otoczenia -20 ... +80°C. Przełącznik wytrzymuje wibracje do 10 g w zakresie 10 ... 2000 Hz oraz wstrząsy do 30 g.

Dla zastosowanego złącza DIN EN 175301-803 A przyjmowany stopień ochrony wynosi IP65. Stopień ochrony należy rozpatrywać przy prawidłowo zamontowanym odpowiednim złączu współpracującym.

Pokrewne produkty w Sensor Standard

W ofercie Sensor Standard znajduje się również mechaniczny WIKA PSM01 14087337 z zakresem 0,2 ... 2 bar oraz elektroniczny WIKA PSD-4 31169911 do 400 bar. Są to jednak inne konstrukcje i nie należy traktować ich jako bezpośrednich wariantów 14078544.

Symbole porównawcze innych producentów

Są to produkty porównawcze, a różnice należy uwzględnić przed zastosowaniem ich w konkretnej instalacji.

FAQ

Jaki zakres nastawy ma WIKA PSM02 14078544?

Punkt przełączania można ustawić w zakresie 0,5 ... 8 bar. Maksymalne ciśnienie systemowe jest znacznie wyższe i wynosi 60 bar.

Czy PSM02 14078544 ma regulowaną histerezę?

Tak. Punkt przełączania oraz histereza są regulowane. Dla tej wersji indywidualna specyfikacja podaje histerezę orientacyjnie jako 0,1 bar + 5 ... 10% punktu przełączania.

Co oznacza SPDT?

SPDT oznacza pojedynczy styk przełączny z zaciskami COM, NC i NO. Jest to jeden styk przełączny, a nie dwa niezależne wyjścia.

Czy presostat wymaga zasilania 24 V DC?

Mechanizm przełączający jest mechaniczny i udostępnia styk SPDT. Napięcie 24 V DC występuje w dokumentacji jako jedno z napięć przełączanego obwodu, a nie jako typowe zasilanie elektroniki czujnika.

Jakie media może kontrolować?

WIKA wskazuje sprężone powietrze, neutralne gazy oraz neutralne i samosmarujące płyny. Z konkretnym medium należy dodatkowo sprawdzić zgodność NBR i stali galwanizowanej.

Jakie przyłącze ma WIKA 14078544?

Prawidłowe przyłącze to G1/4B wg ISO 228-1, nie G1/4A.

Jak podłączyć styk SPDT?

W złączu DIN zacisk 1 odpowiada NC, zacisk 2 – NO, a zacisk 3 – COM. Wybierając COM+NC albo COM+NO można uzyskać żądaną funkcję przełączania.

Jaki stopień ochrony ma ta wersja?

Dla wersji ze złączem DIN EN 175301-803 A przyjmuję IP65, zgodnie z aktualną kartą PV 34.82 i obecną kartą Sensor Standard.
