9640339 Manowakuometr kwasoodporny -1...1,5 bar, 63 mm, G1/4B, przyłącze dolne | WIKA 232.50

Wysokiej klasy manowakuometr przemysłowy zbudowany w całości z komponentów ze stali nierdzewnej. Wariant WIKA 232.50 stworzono z myślą o eksploatacji w skrajnie trudnych warunkach operacyjnych, w których występuje bezpośrednia styczność z agresywnymi płynami oraz gazami. Przez wdrożenie stopu 316L w całym mechanizmie ciśnieniowym, przyrząd zapewnia najwyższy poziom odporności na korozję chemiczną oraz stabilność procesów technologicznych.

Zastosowania

• Przemysł chemiczny oraz petrochemiczny: Kontrola zmiennych stanów ciśnienia (zarówno podciśnienia, jak i nadciśnienia) substancji o właściwościach żrących, kwasów czy alkaloidów, które mogłyby zniszczyć klasyczne mechanizmy oparte na mosiądzu.
• Sektor spożywczy i farmaceutyczny: Sprawdza się w systemach wymagających sterylności oraz odporności na intensywnie działające detergenty myjące.
• Energetyka i dystrybucja gazu: Monitorowanie stabilności ciśnienia i próżni w sieciach rozprowadzających gazy techniczne.
• Gospodarka wodno-ściekowa i oczyszczalnie: Odczyt parametrów w otoczeniu oparów siarkowodoru oraz innych substancji powodujących korozję.
• Inżynieria procesowa i laboratoria: Dokładne pomiary w układach aplikacyjnych wymagających pełnej neutralności materiałowej, zwłaszcza tam, gdzie proces technologiczny przechodzi z fazy próżni w fazę lekkiego nadciśnienia.

Najważniejsze cechy

• Budowa Full-Stainless: Korpus, gwint oraz rurka Bourdona zostały wyprodukowane z wytrzymałej stali kwasoodpornej 316L (1.4404).
• Bezpieczna konstrukcja (S1): Wyposażony w specjalny element wydmuchowy (blow-out) ulokowany na tyle obudowy, podnoszący bezpieczeństwo personelu.
• Szeroka tolerancja termiczna: Możliwość bezproblemowej pracy z substancjami, których temperatura sięga aż +200°C (dla modeli bez wypełnienia płynnego).
• Klasa dokładności 1.6: Precyzja pomiaru realizowana w oparciu o restrykcyjne wytyczne standardu EN 837-1.
• Klasa szczelności IP65: Optymalne uszczelnienie korpusu, chroniące wnętrze przed wnikaniem pyłu oraz strug wody z dowolnego kierunku.

Dane techniczne

• Producent: WIKA
• Model: 232.50.063
• Kod produktu: 9640339
• Zakres pomiarowy: -1 ... +1,5 bar (manowakuometryczny – pomiar podciśnienia i nadciśnienia)

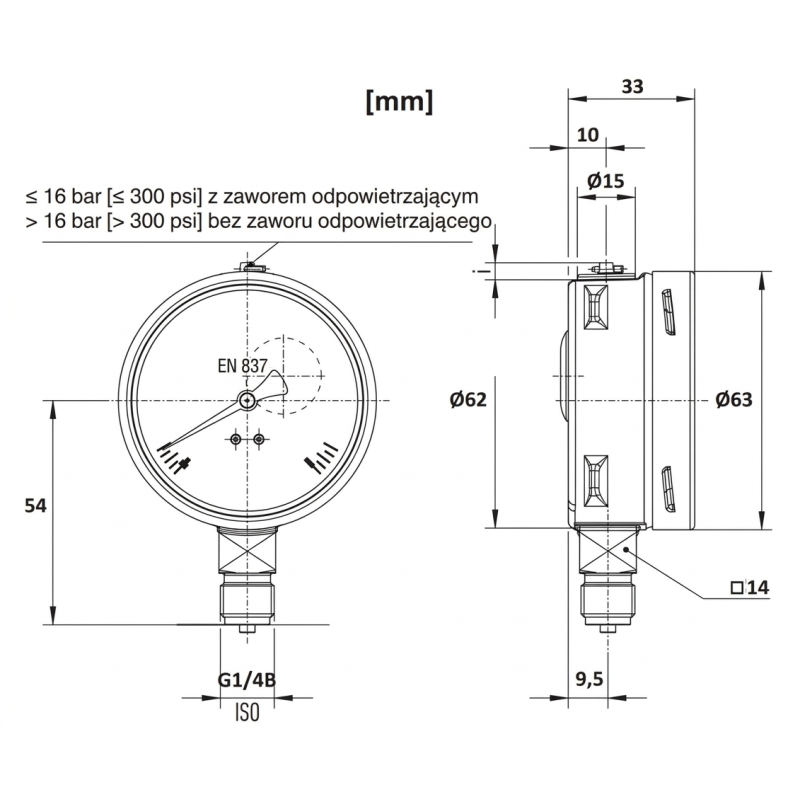

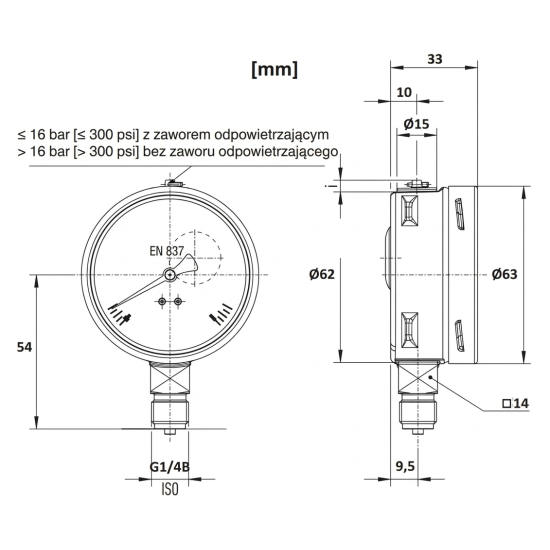

• Średnica obudowy (NS): 63 mm
• Klasa dokładności: 1.6 (zgodnie z EN 837-1)
• Gwint przyłącza: G 1/4 B (zewnętrzny)
• Orientacja przyłącza: Dolna (radialna)
• Materiały mające kontakt z medium: Stal nierdzewna 316L (1.4404)
• Konstrukcja korpusu: Stal nierdzewna
• Stopień ochrony: IP65 (zgodnie z EN 60529 / IEC 529)
• Maksymalna temperatura medium: do +200 °C
• Temperatura otoczenia: -40 ... +60 °C

Wsparcie techniczne i zamienniki

• Właściwy dobór manowakuometru procesowego to nie tylko dopasowanie skali, ale przede wszystkim odporność na środowisko pracy. W Sensor Standard dokładamy starań, by dostarczane przyrządy funkcjonowały niezawodnie przez długie lata.
• Bezpośrednie odpowiedniki: Produkt WIKA o kodzie 9640339 z powodzeniem zastępuje inne kwasoodporne manowakuometry 63 mm popularnych marek, takich jak Afriso (seria RF), Ashcroft (model 1008), Parker czy Baumer.
• Weryfikacja chemiczna: Jeżeli nie masz pewności, czy stal kwasoodporna 316L (1.4404) wykaże odporność na Twoje medium (np. stężone kwasy lub związki chloru), skonsultuj się z naszymi ekspertami. Wykorzystujemy specjalistyczne wykazy odporności chemicznej, by uchronić Cię przed nietrafioną inwestycją.
• Wariant antywibracyjny (233.50): W przypadku montażu w sąsiedztwie pomp, kompresorów lub instalacji generujących silne drgania, rekomendujemy wersję WIKA 233.50. Jest to bliźniacza konstrukcja, którą fabrycznie napełniono gliceryną w celu stabilizacji wskazówki i ochrony mechanizmu przed zużyciem.
• Dopasowanie gwintu: Pamiętaj, aby przed montażem upewnić się, czy typ oraz skok przyłącza procesowego są w pełni zgodne ze strukturą Twojej instalacji. Zapobiegnie to nieszczelnościom w punkcie pomiarowym.

Dlaczego warto wybrać ten model?

Manowakuometr WIKA model 232.50 o numerze katalogowym 9640339 wyznacza standard procesowy w miejscach, w których konwencjonalna armatura mosiężna ulega przedwczesnemu zniszczeniu pod wpływem czynników zewnętrznych lub agresywnego medium. Inwestycja w aparaturę z linii 232.50 to gwarancja stabilnego pomiaru oraz realna redukcja nakładów na utrzymanie ruchu, eliminująca koszty systematycznych wymian skorodowanych wskaźników. Zakres pomiarowy od -1 do +1,5 bar jest szczególnie polecany do precyzyjnego monitorowania instalacji, w których występują naprzemienne stany próżni i niskich ciśnień roboczych, co jest powszechne w procesach napowietrzania, deaeracji oraz w układach zamkniętych mediów gazowych.
