9470735 Profesjonalny manometr nierdzewny 0...25 bar, 63 mm, G1/4B, przyłącze dolne | WIKA 232.50

Przemysłowy przyrząd pomiarowy zaprojektowany do realizacji precyzyjnych odczytów w trudnych i agresywnych środowiskach operacyjnych. Seria WIKA 232.50 charakteryzuje się w pełni metalową strukturą ze stali kwasoodpornej, która eliminuje ryzyko korozji materiałowej w kontakcie z wymagającymi mediami procesowymi. Urządzenie to zapewnia niezawodność, doskonałą stabilność metrologiczną oraz odporność na czynniki zewnętrzne, stając się filarem bezpiecznej kontroli procesów technologicznych.

Zastosowania

• Przemysł chemiczny, petrochemiczny i wydobywczy: Kontrola wyższych ciśnień roboczych w rurociągach przesyłowych oraz instalacjach reaktorów, gdzie surowce korozyjne niszczą stopy miedzi.
• Zaawansowana inżynieria środowiska: Praca w stacjach uzdatniania wody, pompowniach ścieków wysokiego ciśnienia oraz systemach napowietrzania i filtracji osadów.
• Przemysł spożywczy i farmacja: Aplikacje na liniach produkcyjnych oraz instalacjach pomocniczych poddawanych agresywnym procedurom mycia chemicznego (CIP/SIP).
• Energetyka, ciepłownictwo i systemy parowe: Nadzór nad prawidłowym działaniem magistral parowych, kotłowni oraz sieci rozprowadzających zróżnicowane gazy techniczne.
• Układy hydrauliczne i pneumatyka siłowa: Integracja z maszynami przemysłowymi, agregatami oraz urządzeniami operującymi w skrajnie niekorzystnych warunkach środowiskowych.

Najważniejsze cechy

• Budowa Full-Stainless: Zastosowanie stali kwasoodpornej 316L (1.4404) w układzie ciśnieniowym gwarantuje maksymalną odporność na korozję wżerową oraz międzykrystaliczną.
• Bezpieczeństwo personelu (S1): Tylna ścianka korpusu wyposażona jest w elastyczny punkt wydmuchowy (blow-out), który w przypadku awaryjnego wzrostu ciśnienia odprowadza energię do tyłu, chroniąc przód przyrządu.
• Doskonała tolerancja termiczna: Wersja sucha (bez wypełnienia płynnego) umożliwia stabilny i bezpieczny pomiar mediów roboczych o temperaturze dochodzącej do +200°C.
• Szczelność mechaniczna IP65: Pyłoszczelny i odporny na strugi wody korpus pozwala na bezawaryjny montaż urządzenia w otwartej przestrzeni oraz w trudnych warunkach hal fabrycznych.

Dane techniczne

• Producent: WIKA
• Model: 232.50.063
• Kod produktu: 9470735
• Zakres pomiarowy: 0 ... 25 bar

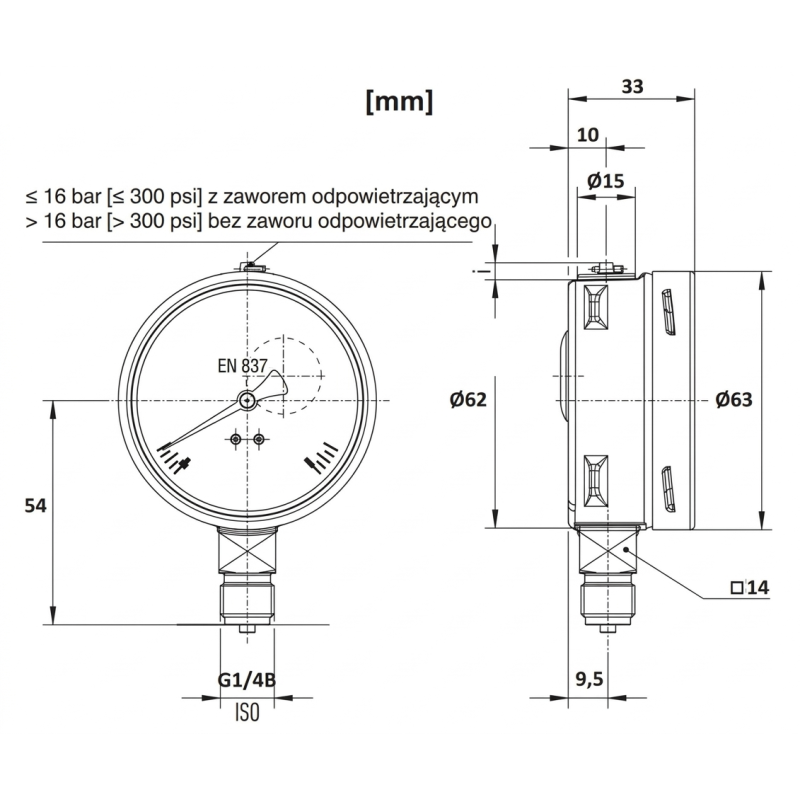

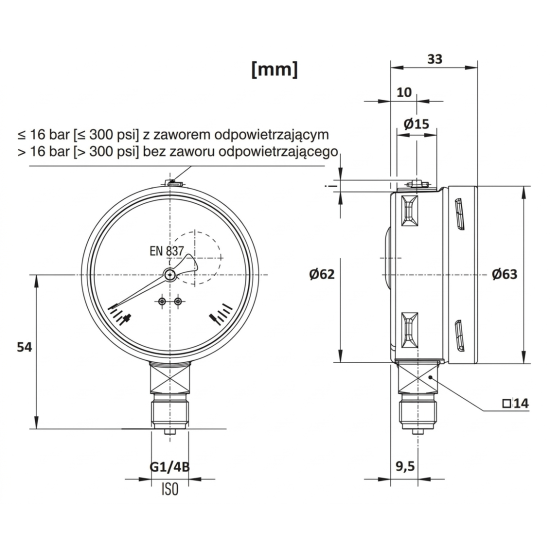

• Średnica obudowy (NS): 63 mm
• Klasa dokładności: 1.6 (zgodnie z EN 837-1)
• Gwint przyłącza: G 1/4 B (zewnętrzny)
• Orientacja przyłącza: Dolna (radialna)
• Materiały mające kontakt z medium: Stal nierdzewna 316L (1.4404)
• Konstrukcja korpusu: Stal nierdzewna
• Stopień ochrony: IP65 (zgodnie z EN 60529 / IEC 529)
• Maksymalna temperatura medium: do +200 °C
• Temperatura otoczenia: -40 ... +60 °C

Wsparcie techniczne i zamienniki

• W Sensor Standard stawiamy na profesjonalne wsparcie inżynieryjne, dbając o idealne dopasowanie urządzeń do specyfiki aplikacji. Przed wdrożeniem manometru warto przeanalizować kluczowe aspekty montażowe:
• Zgodność z innymi markami: Przyrząd o kodzie 9470735 stanowi bezpośredni, wysokiej jakości zamiennik dla kwasoodpornych manometrów 63 mm marek takich jak Afriso, Ashcroft, Parker czy Baumer o zbieżnych parametrach geometrycznych.
• Tłumienie pulsacji i drgań: Jeśli punkt pomiarowy znajduje się przy pompach tłokowych lub zaworach wywołujących uderzenia hydrauliczne, optymalnym wyborem będzie bliźniacza wersja z wypełnieniem glicerynowym (WIKA 233.50), która stabilizuje ruch wskazówki.
• Dobór elementów uszczelniających: W celu zapewnienia perfekcyjnej hermetyczności zalecamy stosowanie odpowiednich podkładek gwintowych (np. miedzianych lub z PTFE), dobranych do temperatury i składu chemicznego płynu.

Dlaczego warto wybrać ten model?

Manometr WIKA model 232.50 o numerze katalogowym 9470735 to standard procesowy, który zastępuje standardowe urządzenia mosiężne wszędzie tam, gdzie zawodzi tradycyjna technologia. Inwestując w serię 232.50, zyskujesz pewność pomiaru i redukujesz koszty serwisowe wynikające z częstych wymian skorodowanych manometrów. Zakres 25 bar jest szczególnie polecany do precyzyjnego monitorowania podwyższonych ciśnień roboczych w układach gazowych, liniach zasilających oraz przemysłowych instalacjach dystrybucji płynów technologicznych.
