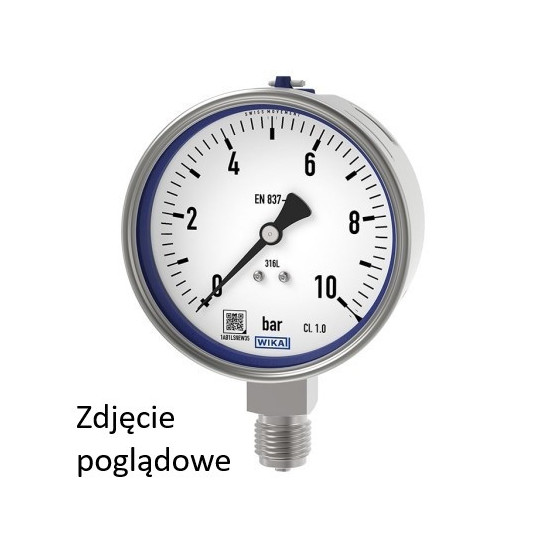

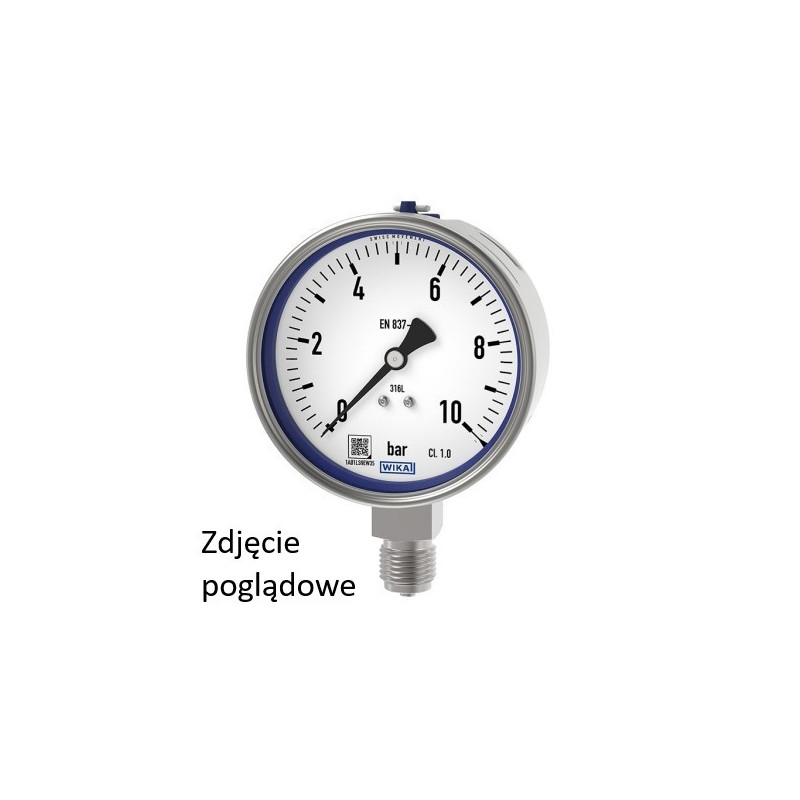

9649549 Profesjonalny manometr nierdzewny 0...60 bar, 63 mm, G1/4B, przyłącze dolne | WIKA 232.50

Wysokociśnieniowy przyrząd wskaźnikowy stworzony z myślą o realizowaniu stabilnych i w pełni bezpiecznych pomiarów w najbardziej wymagających węzłach technologicznych. Konstrukcja z serii WIKA 232.50 opiera się na monolitycznej strukturze ze stali kwasoodpornej, co gwarantuje całkowitą niewrażliwość chemiczną na niszczący wpływ agresywnych gazów oraz cieczy procesowych. Przyrząd doskonale znosi trudne realia środowiskowe, chroniąc instalację przed rozszczelnieniem i zapewniając wieloletnią trwałość metrologiczną.

Zastosowania

• Przemysł rafineryjny, petrochemiczny i gazowniczy: Monitorowanie wysokich wartości ciśnienia w rurociągach, zbiornikach oraz instalacjach reaktorów, gdzie surowce procesowe niszczą standardową armaturę z mosiądzu.
• Wysokociśnieniowe instalacje środowiskowe: Nadzór nad parametrami pracy w zaawansowanych stacjach odwróconej osmozy, pompowniach głębinowych oraz układach filtracji.
• Energetyka, ciepłownictwo i systemy parowe: Kontrola stabilności pracy kotłów, magistral parowych oraz sieci zasilających zróżnicowanymi mediami energetycznymi.
• Technologia spożywcza i farmaceutyczna: Wykorzystanie w liniach pomocniczych i instalacjach przesyłowych poddawanych intensywnemu czyszczeniu przy użyciu agresywnej chemii myjącej.
• Hydraulika siłowa i przemysł maszynowy: Integracja z agregatami ciśnieniowymi, kompresorami oraz maszynami operującymi w skrajnie niekorzystnych warunkach zewnętrznych.

Najważniejsze cechy

• Budowa Full-Stainless: Zastosowanie kwasoodpornego stopu stali 316L (1.4404) w układzie pomiarowym trwale eliminuje ryzyko wystąpienia korozji wżerowej oraz międzykrystalicznej.

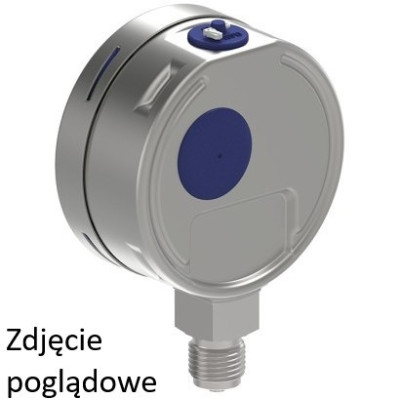

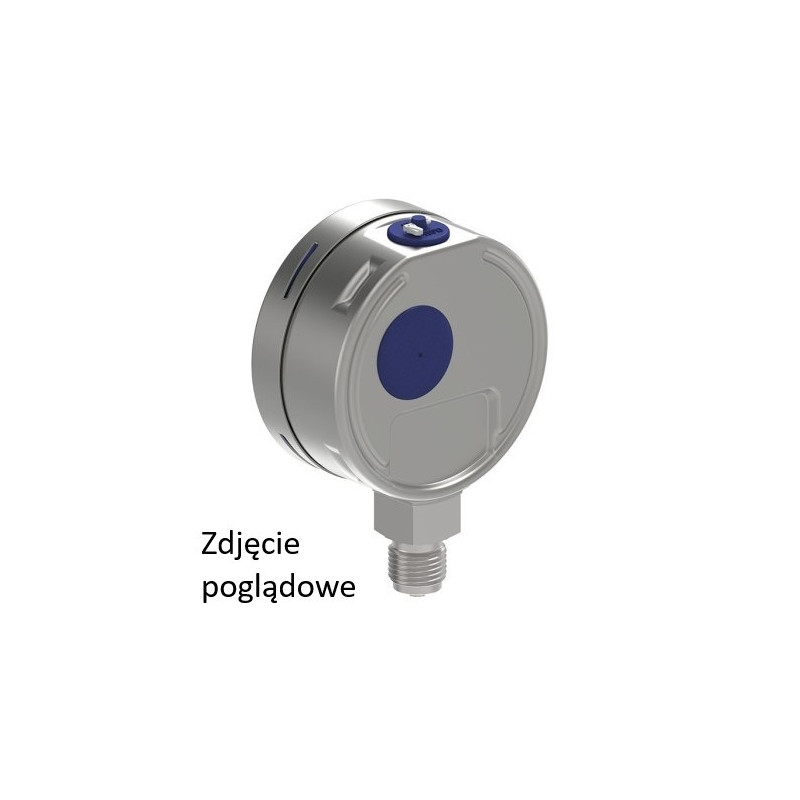

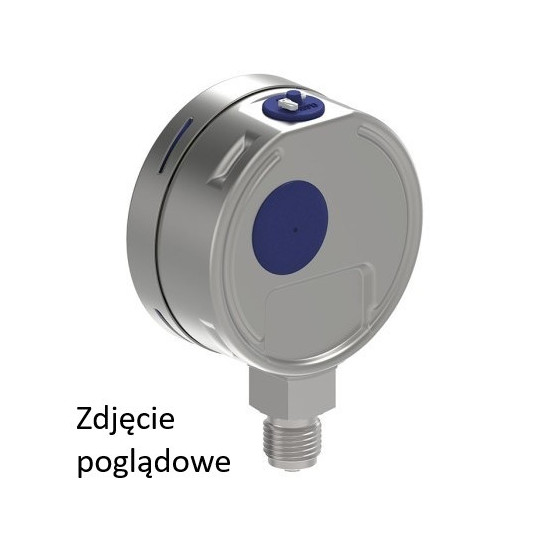

• Bezpieczeństwo personelu (S1): Wyposażenie tylnej ścieaki korpusu w elastyczną membranę bezpieczeństwa (blow-out) sprawia, że w razie awaryjnego przeciążenia fala uderzeniowa jest kierowana do tyłu, chroniąc przód tarczy.
• Wybitna tolerancja termiczna: Wersja sucha (pozbawiona wypełnienia płynnego) gwarantuje stabilną i bezpieczną pracę z mediami o temperaturze dochodzącej do +200°C.
• Szczelność mechaniczna IP65: Odporna na pył oraz strumienie wody obudowa umożliwia bezproblemowy montaż w trudnych warunkach hal fabrycznych oraz na otwartej przestrzeni.

Dane techniczne

• Producent: WIKA
• Model: 232.50.063
• Kod produktu: 9649549
• Zakres pomiarowy: 0 ... 60 bar

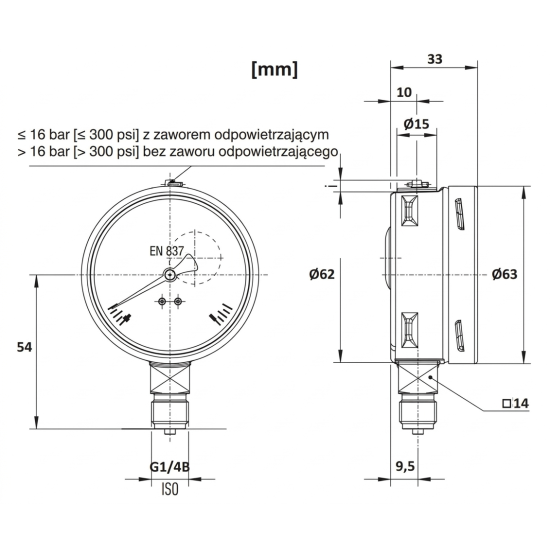

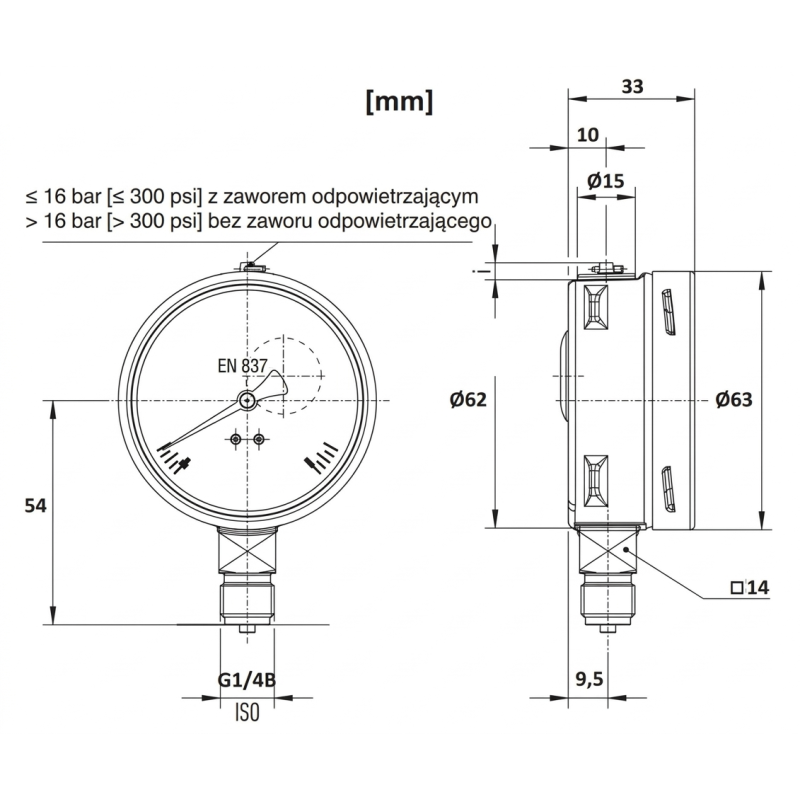

• Średnica obudowy (NS): 63 mm
• Klasa dokładności: 1.6 (zgodnie z EN 837-1)
• Gwint przyłącza: G 1/4 B (zewnętrzny)
• Orientacja przyłącza: Dolna (radialna)
• Materiały mające kontakt z medium: Stal nierdzewna 316L (1.4404)
• Konstrukcja korpusu: Stal nierdzewna
• Stopień ochrony: IP65 (zgodnie z EN 60529 / IEC 529)
• Maksymalna temperatura medium: do +200 °C
• Temperatura otoczenia: -40 ... +60 °C

Wsparcie techniczne i zamienniki

• W Sensor Standard stawiamy na profesjonalne doradztwo techniczne, dbając o idealne dopasowanie urządzeń do specyfiki danego punktu pomiarowego. Przed montażem warto uwzględnić poniższe wytyczne:
• Zgodność z innymi markami: Przyrząd o kodzie 9649549 to bezpośredni i pełnowartościowy odpowiednik dla wysokiej jakości manometrów kwasoodpornych marek takich jak Afriso, Ashcroft, Parker czy Baumer o tych samych wymiarach montażowych.
• Ochrona przed wibracjami i pulsacją: Jeśli urządzenie będzie montowane w bliskim sąsiedztwie pomp tłokowych lub zaworów generujących uderzenia hydrauliczne, rekomendujemy wybór wersji zalewanej gliceryną (model WIKA 233.50) w celu stabilizacji wskazówki.
• Hermetyzacja przyłącza procesowego: Do uszczelnienia gwintu zewnętrznego zaleca się stosowanie odpowiednich podkładek (np. miedzianych lub z PTFE), dobranych pod kątem temperatury oraz agresywności płynu.

Dlaczego warto wybrać ten model?

Manometr WIKA model 232.50 o numerze katalogowym 9649549 to standard procesowy, który zastępuje standardowe urządzenia mosiężne wszędzie tam, gdzie zawodzi tradycyjna technologia. Inwestując w serię 232.50, zyskujesz pewność pomiaru i redukujesz koszty serwisowe wynikające z częstych wymian skorodowanych manometrów. Zakres 60 bar jest szczególnie polecany do precyzyjnego monitorowania wysokich ciśnień roboczych w układach gazowych oraz przemysłowych liniach zasilających i dystrybucyjnych.
