9592096 Profesjonalny manometr 0...16 bar, 63 mm, G1/4B, przyłącze dolne | WIKA 232.50

Przemysłowy przyrząd wskaźnikowy najwyższej klasy, zaprojektowany z myślą o stabilnym i bezpiecznym monitorowaniu parametrów ciśnienia w wymagających układach technologicznych. Seria WIKA 232.50 opiera się na monolitycznej konstrukcji metalowej, w której komponenty wewnętrzne (w tym rurka Bourdona) wyprodukowano z wysokogatunkowego stopu kwasoodpornego. Rozwiązanie to wyklucza ryzyko uszkodzenia aparatury pod wpływem agresywnej chemii procesowej lub niekorzystnych zjawisk atmosferycznych, gwarantując ciągłość pomiarów w krytycznych węzłach instalacji.

Zastosowania

• Przemysł rafineryjny, petrochemiczny i wydobywczy: Kontrola ciśnienia w magistralach przesyłowych i zbiornikach z surowcami, które wykazują niszczące działanie wobec tradycyjnych komponentów mosiężnych.
• Technologia uzdatniania wody i oczyszczanie ścieków: Praca w stacjach dozowania odczynników chemicznych, systemach napowietrzania osadów oraz instalacjach filtracyjnych.
• Sektor spożywczy, rozlewniczy i biotechnologia: Zastosowanie na liniach technologicznych narażonych na regularny kontakt z agresywnymi środkami czyszczącymi oraz dezynfekcją przemysłową.
• Energetyka, ciepłownictwo i instalacje parowe: Monitorowanie parametrów pracy obiegów średniociśnieniowych oraz linii dystrybucji zróżnicowanych gazów technicznych.
• Budowa maszyn i zaawansowana automatyka: Integracja z agregatami hydraulicznymi oraz systemami pneumatyki siłowej pracującymi w skrajnie trudnym otoczeniu środowiskowym.

Najważniejsze cechy

• Budowa Full-Stainless: Zastosowanie stopu stali 316L (1.4404) do budowy elementów zwilżanych gwarantuje najwyższą odporność na korozję wżerową oraz międzykrystaliczną.
• Bezpieczeństwo personelu (S1): Korpus wyposażono w tylny element wydmuchowy (blow-out), który w przypadku awaryjnego wzrostu ciśnienia kieruje energię rozszczelnienia na zewnątrz z tyłu obudowy.
• Szeroki profil temperaturowy: Wersja sucha (bez wypełnienia cieczą) pozwala na bezpieczny i niezakłócony pomiar mediów roboczych o temperaturze dochodzącej do +200°C.
• Szczelność mechaniczna IP65: Wysoka odporność obudowy na wnikanie pyłów oraz strug wody umożliwia montaż urządzenia w otwartej przestrzeni lub w zapylonych halach produkcyjnych.

Dane techniczne

Producent: WIKA

• Model: 232.50.063
• Kod produktu: 9592096
• Zakres pomiarowy: 0 ... 16 bar

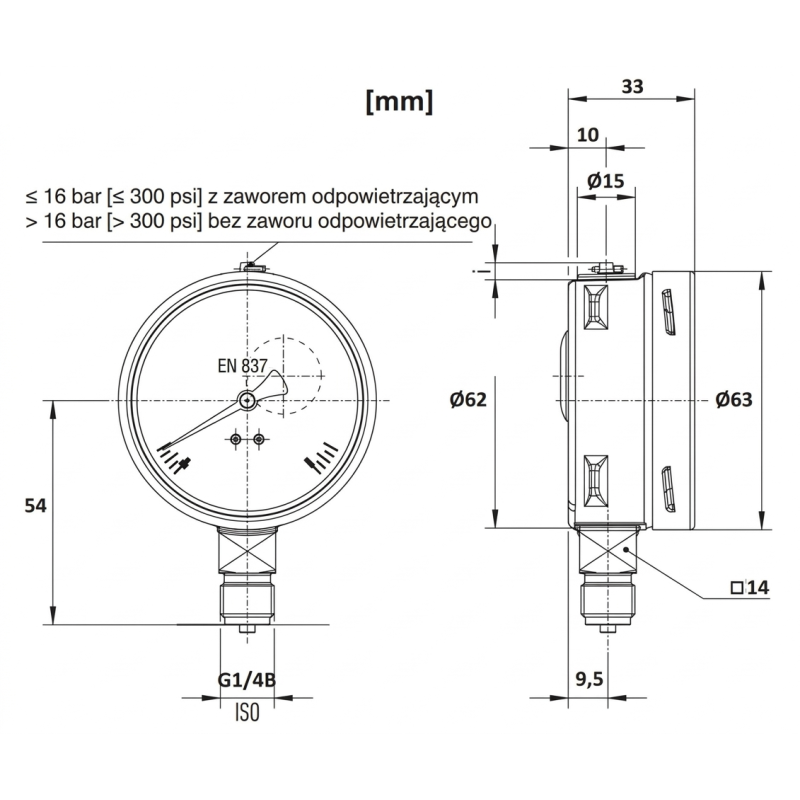

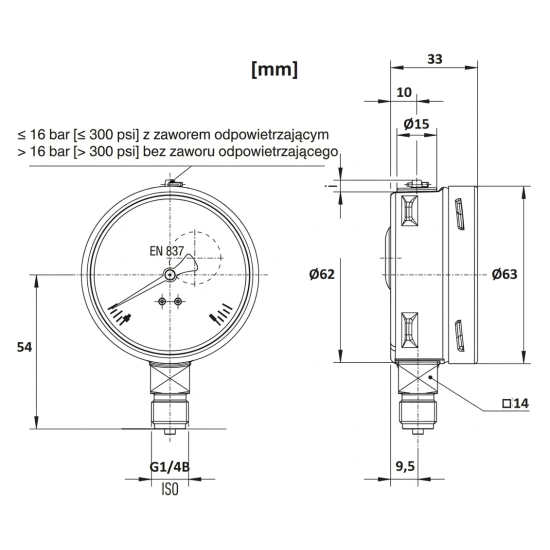

• Średnica obudowy (NS): 63 mm
• Klasa dokładności: 1.6 (zgodnie z EN 837-1)
• Gwint przyłącza: G 1/4 B (zewnętrzny)
• Orientacja przyłącza: Dolna (radialna)
• Materiały mające kontakt z medium: Stal nierdzewna 316L (1.4404)
• Konstrukcja korpusu: Stal nierdzewna
• Stopień ochrony: IP65 (zgodnie z EN 60529 / IEC 529)
• Maksymalna temperatura medium: do +200 °C
• Temperatura otoczenia: -40 ... +60 °C

Wsparcie techniczne i zamienniki

• W sklepie Sensor Standard dbamy o to, aby dostarczana aparatura była optymalnie dopasowana do specyfiki środowiska pracy. Przed instalacją urządzenia warto zweryfikować poniższe wytyczne inżynieryjne:
• Zgodność montażowa: Przyrząd o kodzie 9592096 to bezpośredni i pełnowartościowy odpowiednik dla wysokiej jakości manometrów kwasoodpornych marek takich jak Afriso, Ashcroft, Parker czy Baumer o tych samych wymiarach tarczy i gwintu.
• Redukcja wibracji i pulsacji: W przypadku instalacji bezpośrednio przy pompach tłokowych lub zaworach szybkodziałających, rekomendujemy wybór bliźniaczego modelu z wypełnieniem glicerynowym (WIKA 233.50) w celu stabilizacji wskazówki i ochrony przekładni.
• Hermetyzacja przyłącza: Do uszczelnienia gwintu zewnętrznego zaleca się stosowanie profesjonalnych podkładek (np. z miedzi lub PTFE), dobranych pod kątem agresywności chemicznej i temperatury medium.

Dlaczego warto wybrać ten model?

Manometr WIKA model 232.50 o numerze katalogowym 9592096 to standard procesowy, który zastępuje standardowe urządzenia mosiężne wszędzie tam, gdzie zawodzi tradycyjna technologia. Inwestując w serię 232.50, zyskujesz pewność pomiaru i redukujesz koszty serwisowe wynikające z częstych wymian skorodowanych manometrów. Zakres do 16 bar stanowi uniwersalne rozwiązanie do precyzyjnego nadzoru nad nominalnymi ciśnieniami roboczymi w instalacjach hydraulicznych, pneumatycznych oraz sieciach dystrybucji pary i gazów procesowych.
