ORV-32-PUK-ST3-4Czujnik refleksyjny, zasięg 3 m, PNP NO/NC, M8 | Eickmann Elektronik ORV-32-PUK-ST3-4

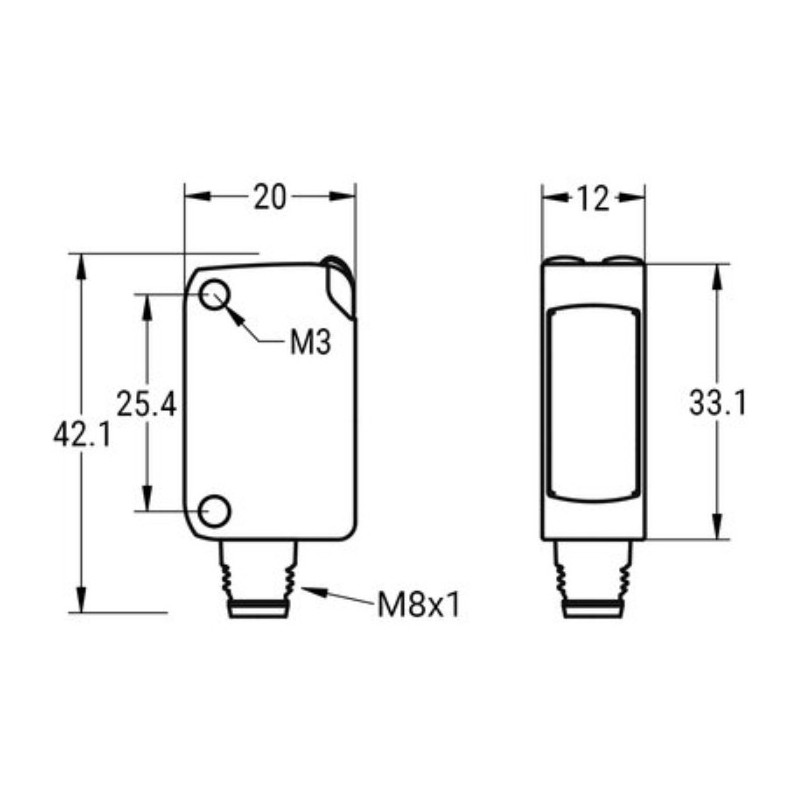

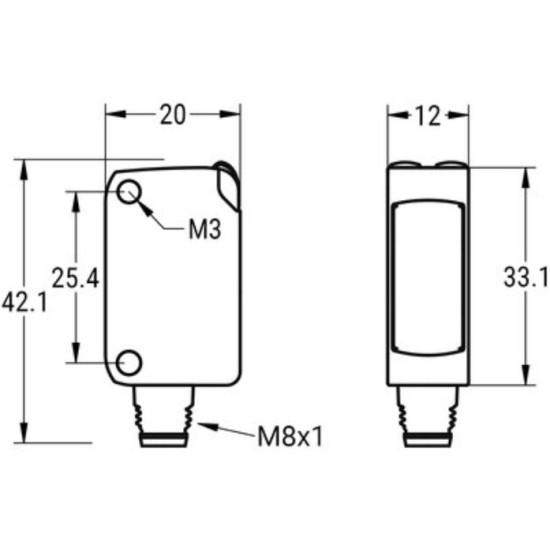

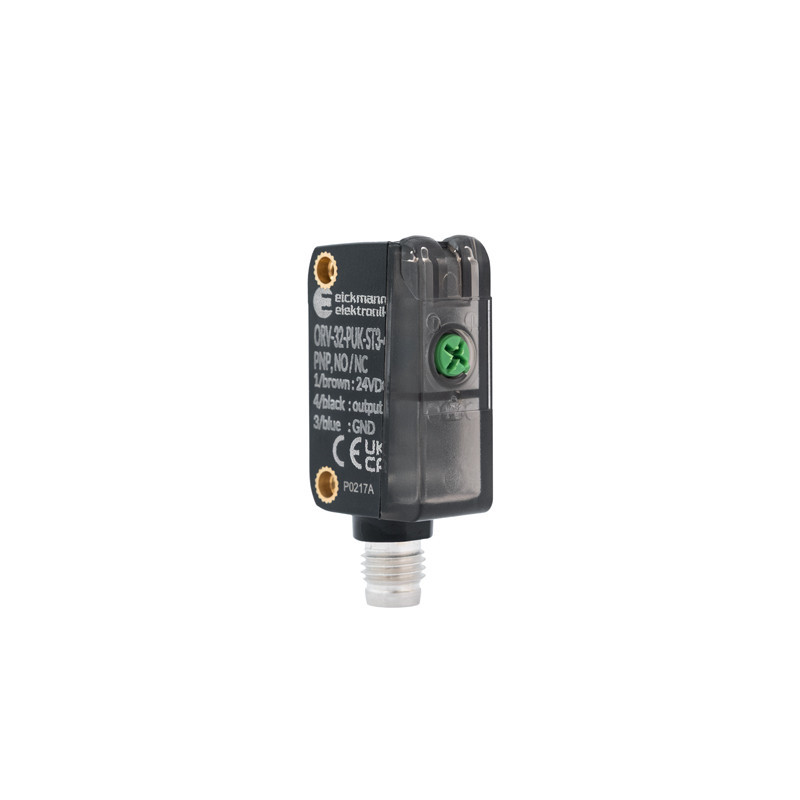

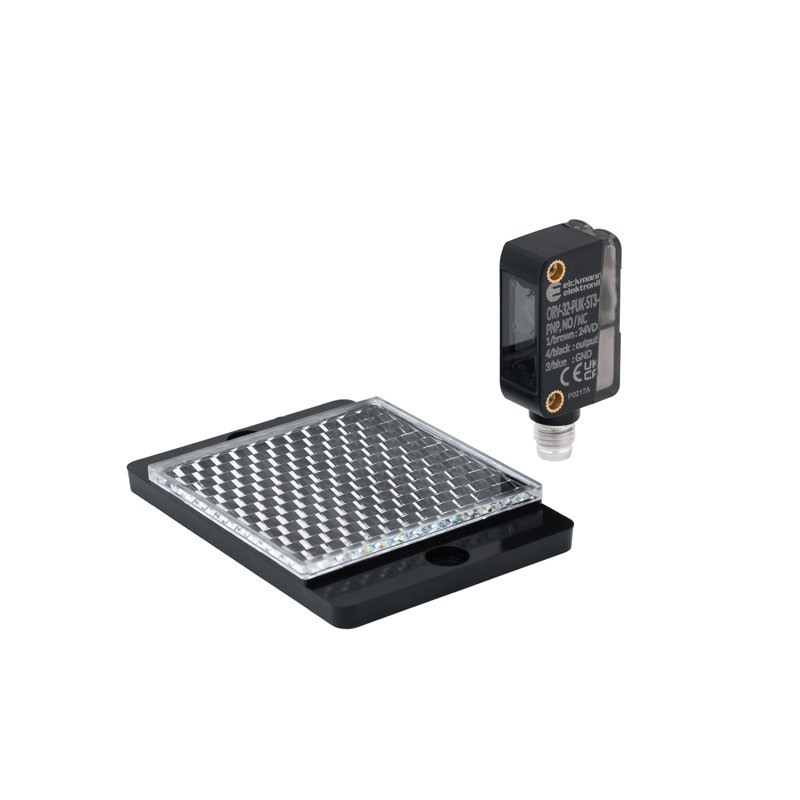

Eickmann Elektronik ORV-32-PUK-ST3-4 jest czujnikiem refleksyjnym współpracującym z reflektorem. Nadajnik i odbiornik znajdują się w jednej obudowie: obiekt zostaje wykryty, gdy przerwie wiązkę biegnącą między czujnikiem a reflektorem. Reflektor jest dołączony do czujnika.

Zastosowanie

Czujnik może służyć do kontroli obecności i zliczania obiektów na przenośnikach oraz do monitorowania przejścia detali przez wyznaczony punkt. Układ refleksyjny wymaga zamontowania reflektora naprzeciwko czujnika, ale nie wymaga prowadzenia przewodu do drugiego elementu optycznego.

Najważniejsze właściwości

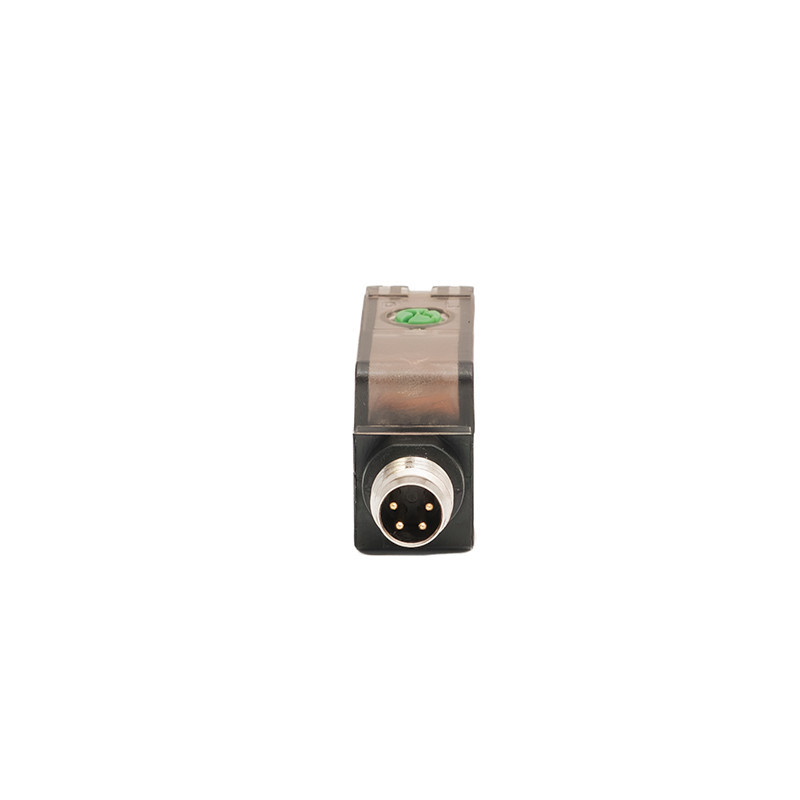

Zasięg podany na karcie produktu wynosi do 3 m. Czujnik emituje czerwone światło i ma jedno wyjście PNP, którego funkcję można wybrać jako NO albo NC. Pokrętło służy do zmiany funkcji wyjścia; nie reguluje czułości ani zasięgu. Obudowę wykonano z PC i PBT, a przyłącze stanowi męskie złącze M8 z czterema stykami.

Dane techniczne

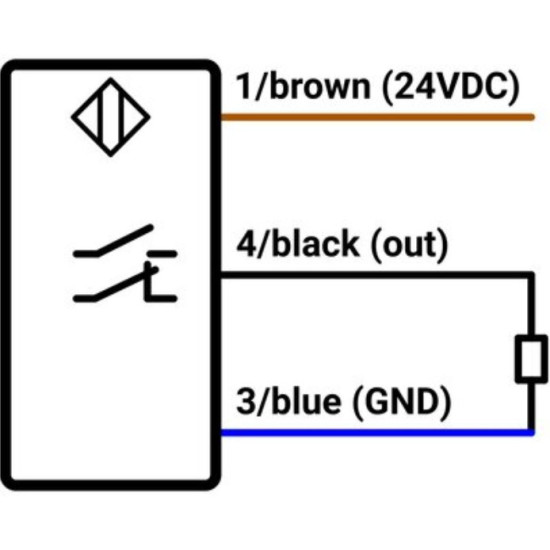

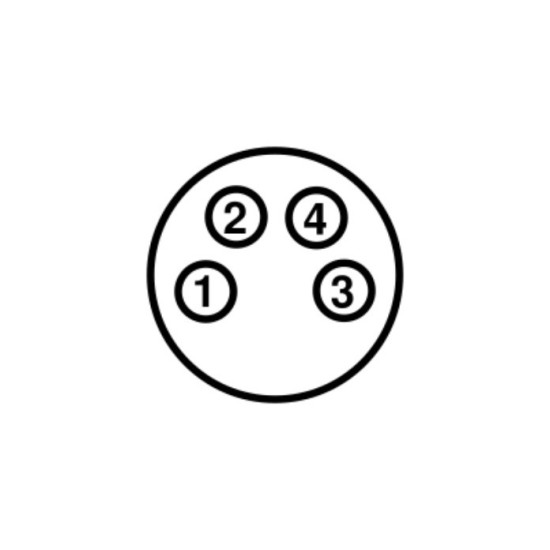

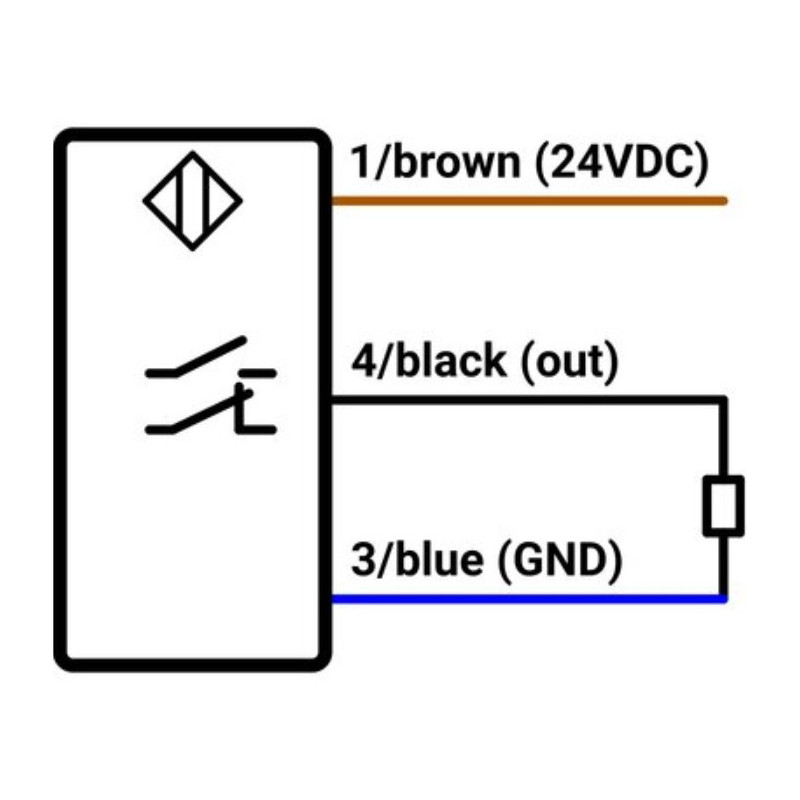

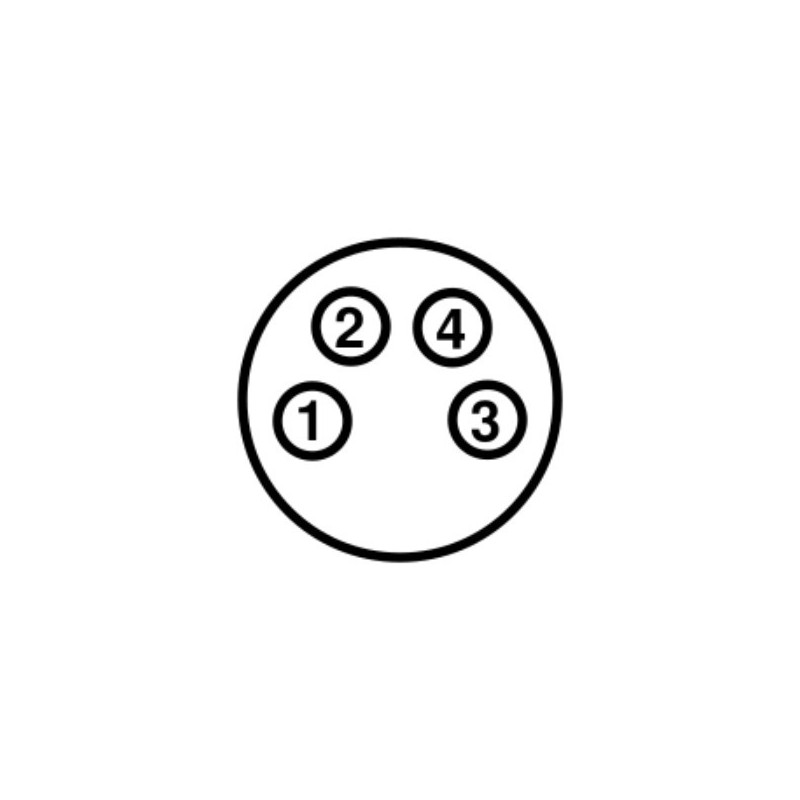

Układ styków ORV-32-PUK-ST3-4

NO/NC oznacza dwie możliwe funkcje tego samego wyjścia na pinie 4, nie dwa niezależne wyjścia NO+NC.

Montaż i bezpieczeństwo

Czujnik oraz reflektor należy ustawić naprzeciwko siebie, tak aby wiązka trafiała w powierzchnię odbijającą w całym przewidzianym zakresie pracy. Po montażu warto sprawdzić działanie z rzeczywistym obiektem oraz wybrać wymaganą funkcję NO lub NC. Przed podłączeniem należy odłączyć zasilanie i potwierdzić zgodność pinów z wejściem sterownika.

Do podłączenia można zastosować sprawdzone przewody z żeńskim złączem M8 4-pin:

• 77 3406 0000 20004-0500 – prosty, PVC, 5 m.
• 77 3408 0000 20004-0500 – kątowy, PVC, 5 m.
• Wszystkie przewody M8
• Wszystkie złącza M8

Symbole porównawcze innych producentów

To symbole do porównania, nie potwierdzone zamienniki 1:1. Przed zmianą modelu trzeba porównać w szczególności wymiary, zasięg z zastosowanym reflektorem, funkcję wyjścia, pinout i warunki pracy.

Powiązany wariant

ORVK-18-PUK-ST4 to czujnik refleksyjny Eickmann Elektronik w obudowie M18, z zasięgiem podanym na jego karcie jako 4 m i złączem M12. Ze względu na inną obudowę oraz przyłącze nie jest wariantem do bezpośredniej zamiany mechanicznej.

Dlaczego warto wybrać ten produkt?

ORV-32-PUK-ST3-4 łączy czujnik i odbiornik w jednej obudowie, ma reflektor w zestawie oraz pozwala wybrać funkcję NO/NC bez zmiany czujnika. Złącze M8 4-pin ułatwia podłączenie gotowego przewodu czujnikowego.

Najczęściej zadawane pytania

Czy pokrętło reguluje czułość?
Nie. W tym modelu służy do wyboru funkcji wyjścia NO lub NC.

Czy czujnik ma dwa wyjścia NO i NC?
Nie. Ma jedno wyjście PNP na pinie 4, pracujące w wybranej funkcji NO albo NC.

Czy reflektor jest potrzebny?
Tak. Czujnik działa z reflektorem.

Jaki przewód pasuje do złącza?
Przewód z żeńskim złączem M8 4-pin. Przykłady wersji prostej i kątowej znajdują się w sekcji montażowej.
