ORVK-18-PUK-ST4Czujnik refleksyjny M18, zasięg 4 m, PNP NO/NC | Eickmann Elektronik ORVK-18-PUK-ST4

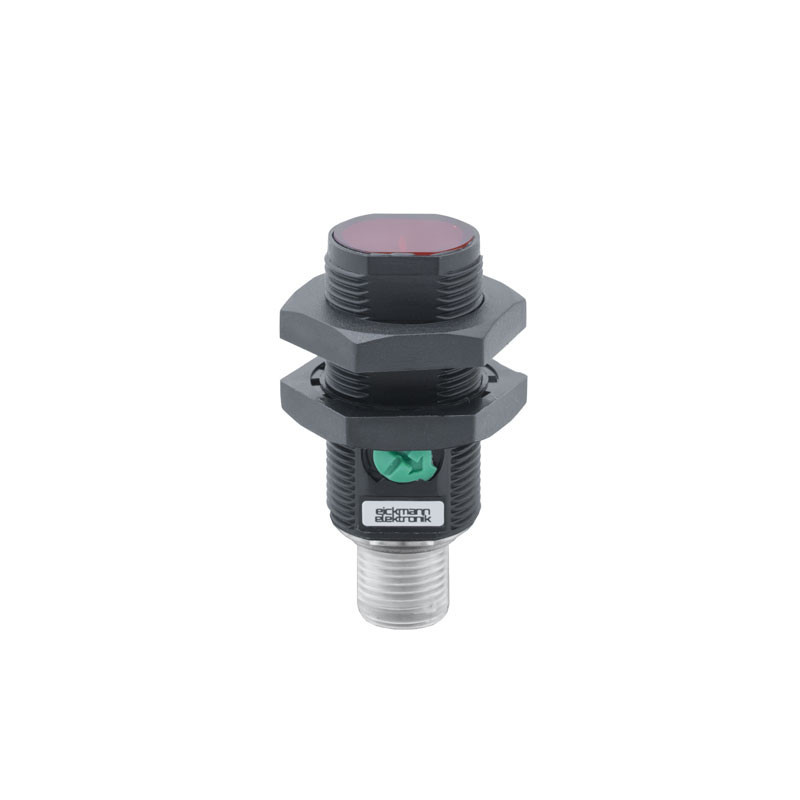

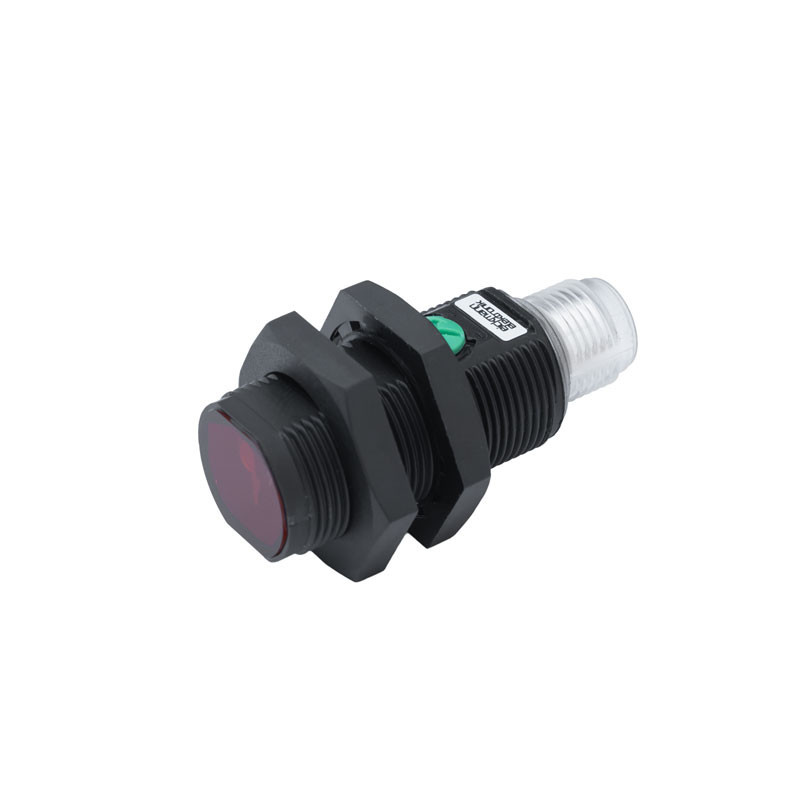

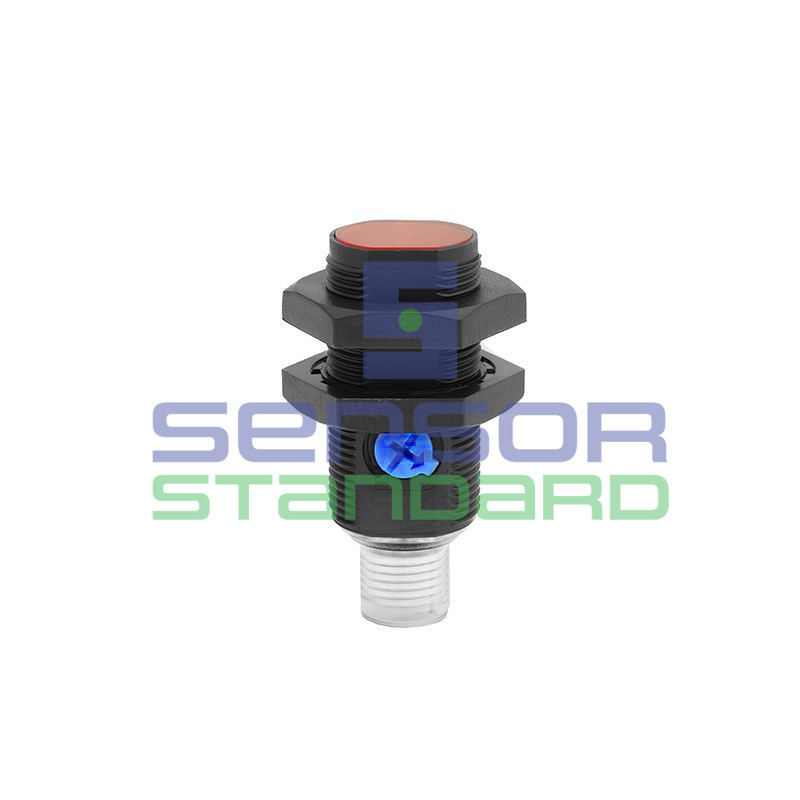

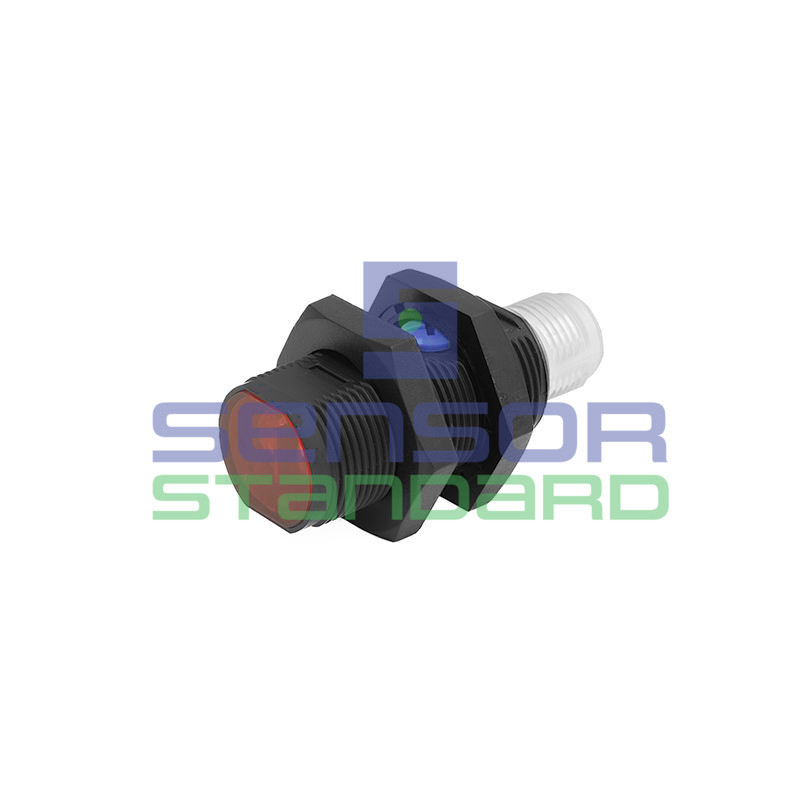

Eickmann Elektronik ORVK-18-PUK-ST4 to czujnik refleksyjny w gwintowanej obudowie M18 × 1. Nadajnik i odbiornik znajdują się w jednej obudowie, a wiązka czerwonego światła wraca do czujnika od reflektora. Obiekt jest wykrywany, gdy przerwie tę wiązkę. Zasięg wynosi do 4 m.

Zastosowanie

Czujnik może służyć do:

• kontroli obecności i położenia detali,
• liczenia produktów,
• monitorowania przepływu elementów na przenośnikach.

Wymaga zamontowania reflektora po przeciwnej stronie strefy detekcji; połączenie elektryczne wykonuje się tylko przy czujniku.

Najważniejsze właściwości

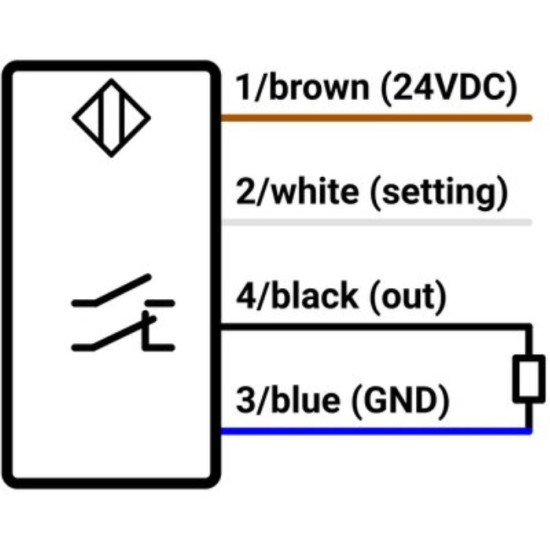

Czułość ustawia się potencjometrem. Czujnik ma jedno wyjście PNP na pinie 4, a pin 2 służy do wyboru pracy w trybie jasnym lub ciemnym. Oznaczenie NO/NC nie oznacza dwóch niezależnych wyjść NO+NC.

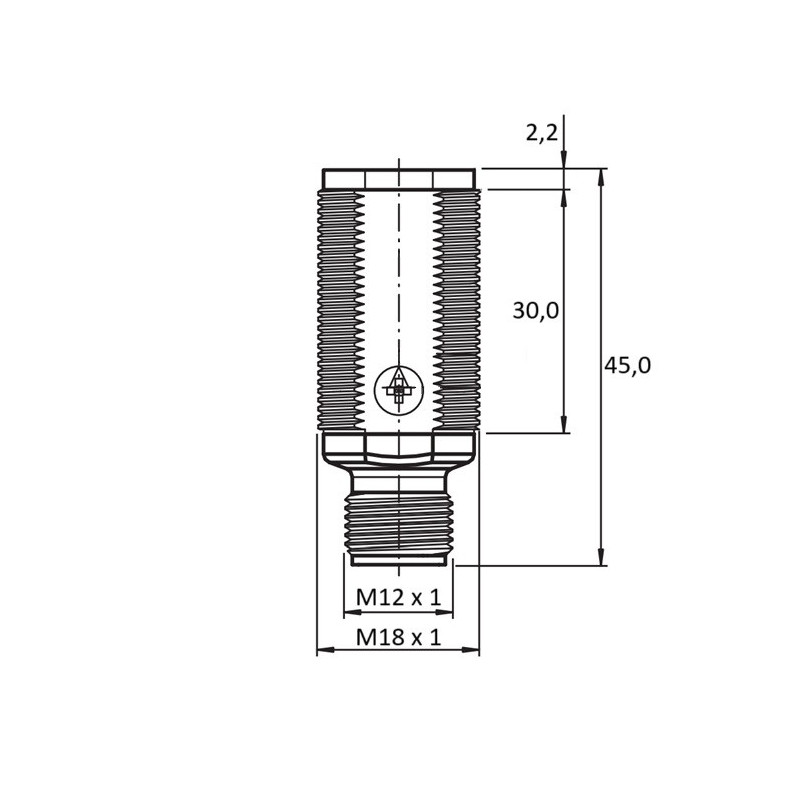

Obudowa z PBT i ABS ma długość 45 mm. Czujnik pracuje przy zasilaniu 10–30 V DC, obciążeniu wyjścia do 200 mA i częstotliwości przełączania 800 Hz.

Dane techniczne

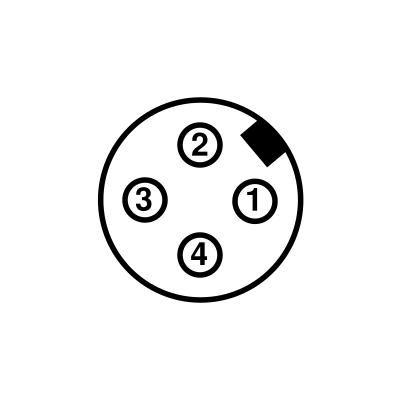

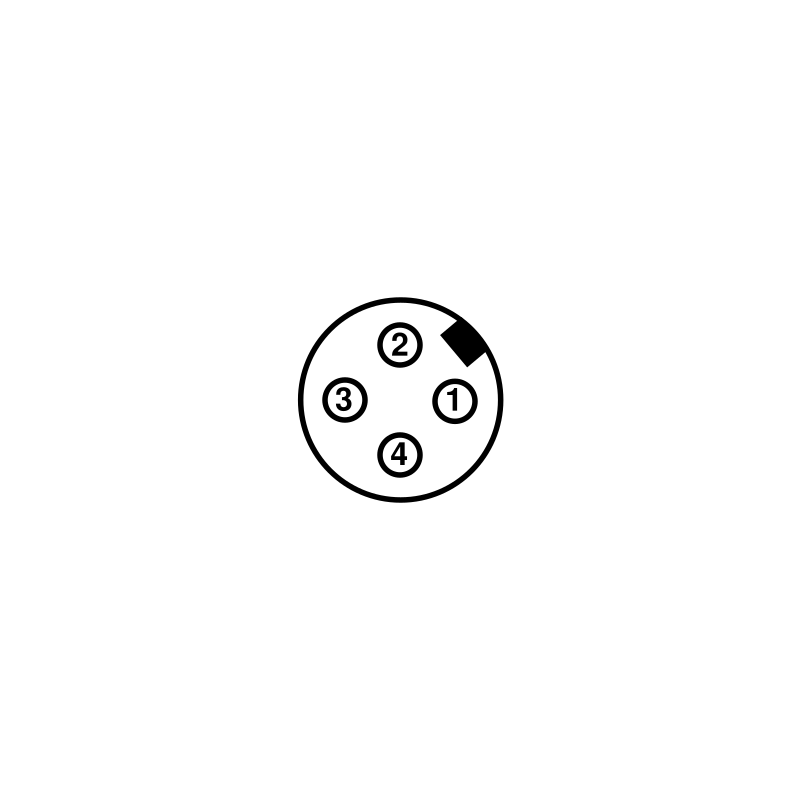

Układ styków ORVK-18-PUK-ST4

Montaż i bezpieczeństwo

Czujnik i reflektor należy ustawić naprzeciwko siebie, a następnie sprawdzić przełączanie z rzeczywistym obiektem w przewidzianych warunkach pracy. Przy doborze odległości trzeba uwzględnić wielkość i rodzaj reflektora oraz możliwe zabrudzenie powierzchni optycznych.

Połączenia należy wykonać przy odłączonym zasilaniu, zgodnie z układem pinów. Czujnik nie zastępuje urządzenia bezpieczeństwa przeznaczonego do ochrony osób.

Przewody przyłączeniowe

Do męskiego złącza czujnika pasuje przewód z żeńskim złączem M12 o kodowaniu A i czterech stykach:

• binder 77 3434 0000 50004-0500 – kątowy, PUR, 5 m.
• binder 77 3434 0000 20004-0200 – kątowy, PVC, 2 m.
• binder 77 3434 0000 20004-0500 – kątowy, PVC, 5 m.
• binder 77 3430 0000 50004-0500 – prosty, PUR, 5 m.

Powiązany wariant

ORV-32-PUK-ST3-4 jest również czujnikiem refleksyjnym Eickmann Elektronik. Ma jednak obudowę prostopadłościenną, zasięg do 3 m i złącze M8; nie jest wariantem o tych samych wymiarach i przyłączu.

Symbole porównawcze innych producentów

Są to symbole do porównania, nie potwierdzone zamienniki 1:1. Przed zastosowaniem należy porównać zasięg z wybranym reflektorem, wymiary, wyjścia, pinout i warunki pracy.

Dlaczego warto wybrać ten produkt?

ORVK-18-PUK-ST4 łączy zasięg do 4 m z krótką obudową M18 × 45 mm i typowym przyłączem M12. Potencjometr regulacji czułości oraz wybór trybu jasny/ciemny pozwalają dopasować sposób pracy do instalacji bez zmiany czujnika.

Najczęściej zadawane pytania

Czy ORVK-18-PUK-ST4 działa bez reflektora?

Nie. Jest to czujnik refleksyjny; do wykrywania obiektów potrzebuje wiązki powracającej od reflektora.

Czy czujnik ma regulację czułości?

Tak. Potencjometr służy do regulacji czułości, a nie do wyboru styku.

Czy ma dwa wyjścia NO i NC?

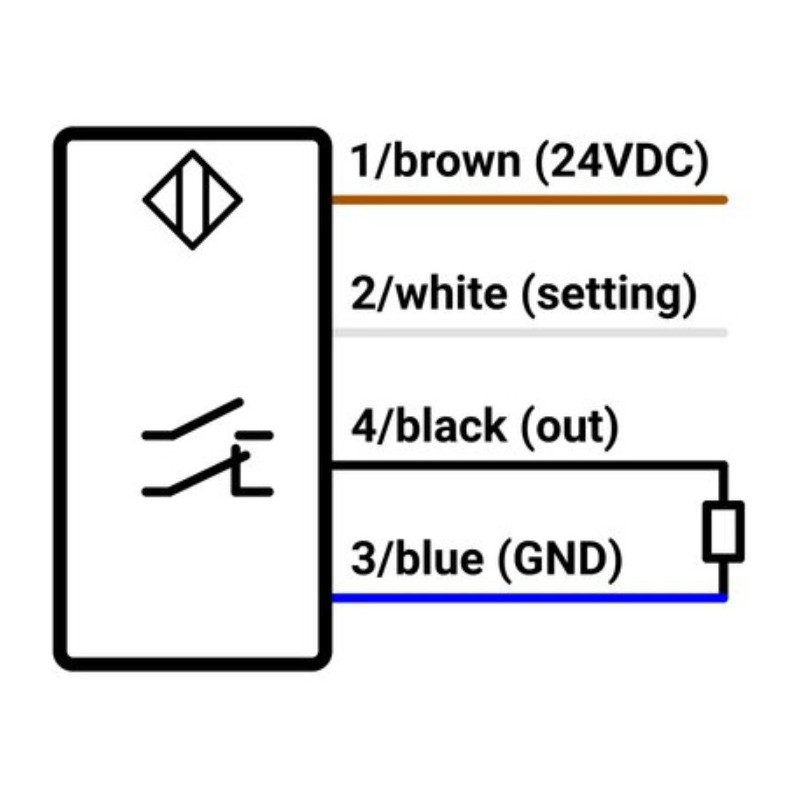

Nie. Ma jedno wyjście PNP na pinie 4. Pin 2 służy do ustawienia trybu przełączania.

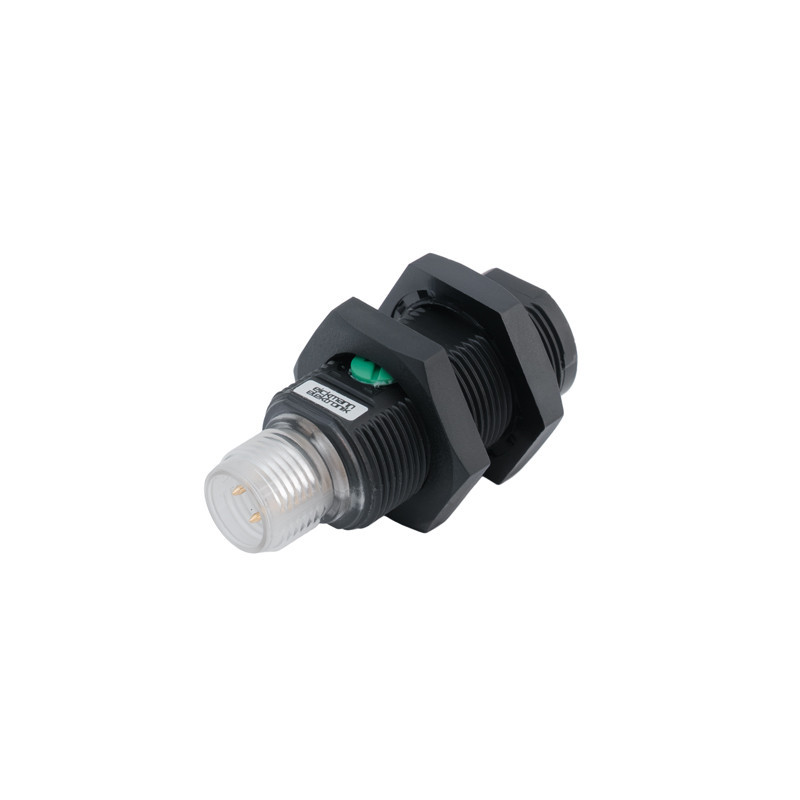

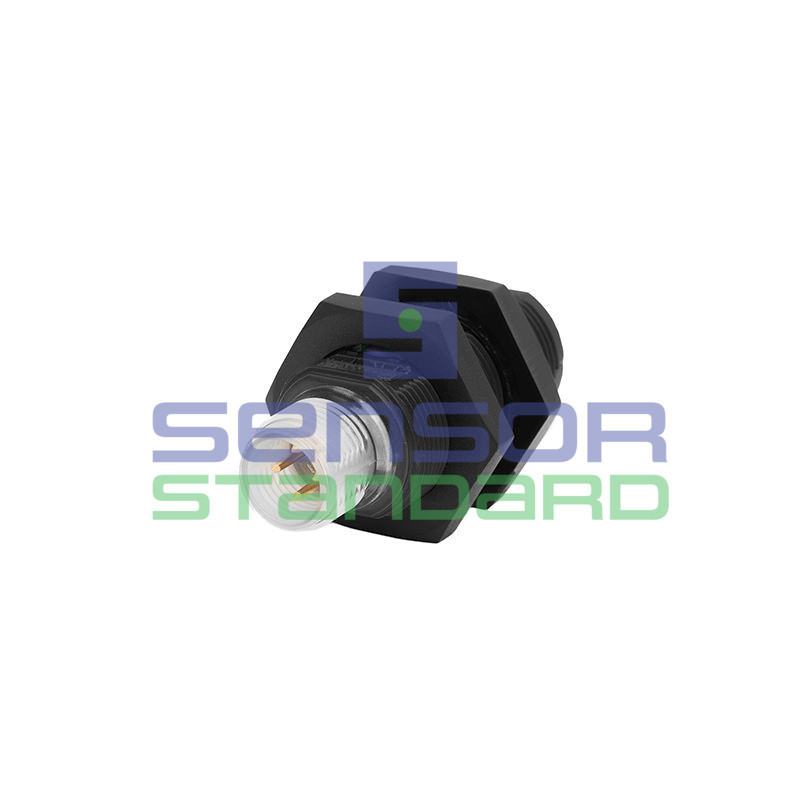

Jakie złącze ma czujnik?

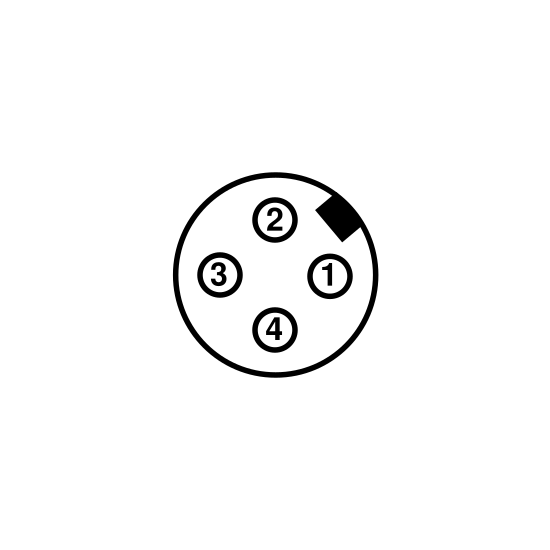

Męskie złącze M12 × 1 z czterema pinami i kodowaniem A.

Czy zasięg 4 m będzie taki sam z każdym reflektorem?

Nie. Osiągalny zasięg i zapas działania zależą między innymi od zastosowanego reflektora, ustawienia elementów i stanu powierzchni optycznych.
