ZYT-07-PSE-2mCzujnik położenia tłoka do rowka T, PNP NO, przewód 2 m | Eickmann Elektronik ZYT-07-PSE-2m

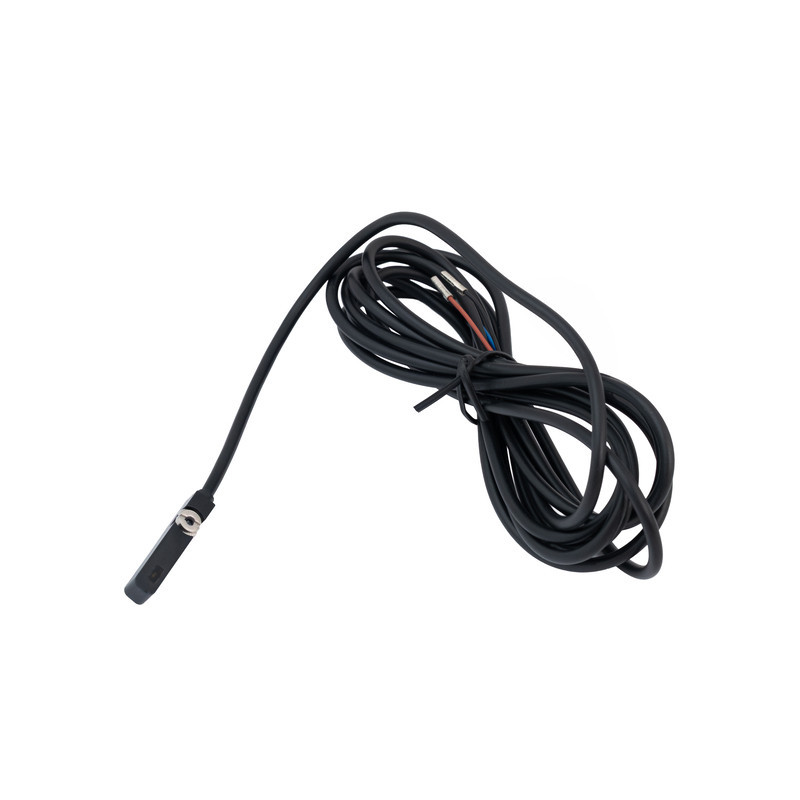

ZYT-07-PSE-2m to elektroniczny czujnik położenia tłoka przeznaczony do siłowników pneumatycznych z tłokiem magnetycznym i rowkiem T. Ma wyjście PNP NO, pracuje przy napięciu 10–30 V DC i jest wyposażony w przewód PVC o długości 2 m zakończony wolnymi żyłami.

Wersja z wolnymi żyłami pozwala podłączyć czujnik bezpośrednio do listwy zaciskowej, modułu wejściowego PLC lub wyspy zaworowej. Do działania czujnika nie jest wymagane dodatkowe złącze.

Zastosowanie

Czujnik służy do bezkontaktowego wykrywania położenia tłoka w siłowniku pneumatycznym. Może przekazywać do układu sterowania informację o osiągnięciu pozycji krańcowej lub pośredniej.

Typowe zastosowania:

• siłowniki pneumatyczne z rowkiem T,
• linie montażowe i pakujące,
• chwytaki i układy manipulacyjne,
• maszyny produkcyjne,
• kontrola pozycji elementów wykonawczych,
• wejścia cyfrowe sterowników PLC,
• wyspy zaworowe i rozproszone moduły wejściowe.

Najważniejsze właściwości

• elektroniczne wykrywanie pola magnesu umieszczonego w tłoku,
• wyjście PNP z funkcją normalnie otwartą,
• instalacja 3-przewodowa,
• montaż od góry w rowku T,
• zintegrowany przewód PVC o długości 2 m,
• wizualna sygnalizacja zadziałania za pomocą diody LED,

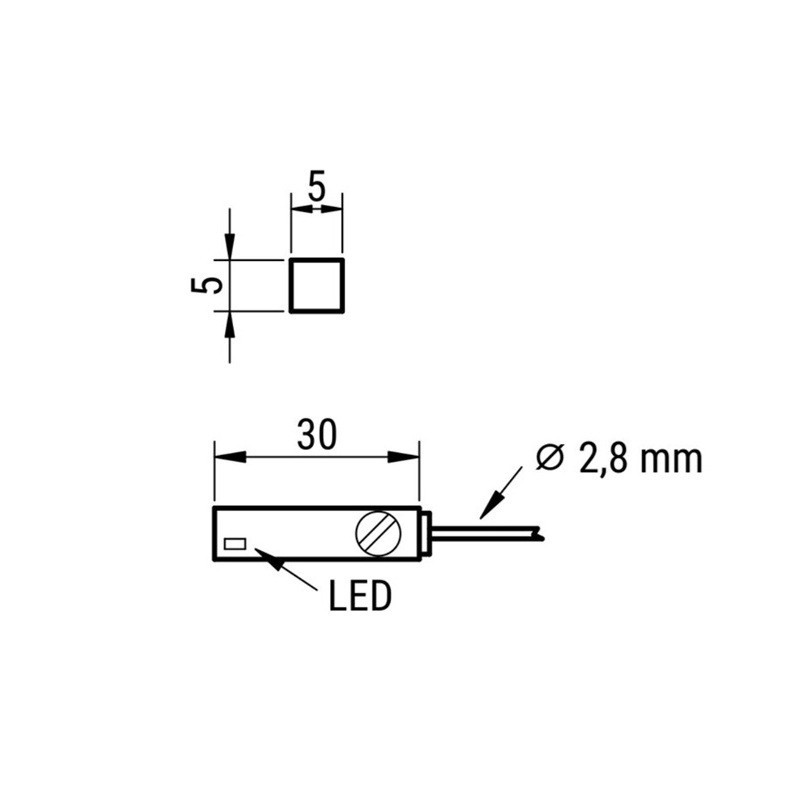

• obudowa o przekroju 5 × 5 mm,
• stopień ochrony IP67,
• zabezpieczenie wyjścia przed zwarciem.

Dane techniczne

Jak działa czujnik położenia tłoka?

Czujnik reaguje na pole magnetyczne wytwarzane przez magnes umieszczony w tłoku siłownika. Gdy tłok znajdzie się w ustawionej strefie detekcji, czujnik aktywuje wyjście PNP NO i diodę sygnalizacyjną LED.

Do poprawnego działania wymagany jest siłownik z tłokiem magnetycznym. Sam rowek T nie gwarantuje współpracy, jeżeli tłok nie ma magnesu.

Montaż w rowku T

Konstrukcja czujnika umożliwia włożenie go do rowka od góry. Nie trzeba wsuwać czujnika od końca profilu siłownika.

1. Umieść czujnik w rowku T.
2. Przesuń go do miejsca, w którym ma zostać wykryta pozycja tłoka.
3. Porusz tłokiem i obserwuj diodę LED.
4. Po ustaleniu punktu przełączania dokręć śrubę mocującą.
5. Sprawdź działanie przy kilku pełnych cyklach siłownika.

Przed montażem należy porównać wymiary czujnika z wymiarami rowka zastosowanego w siłowniku.

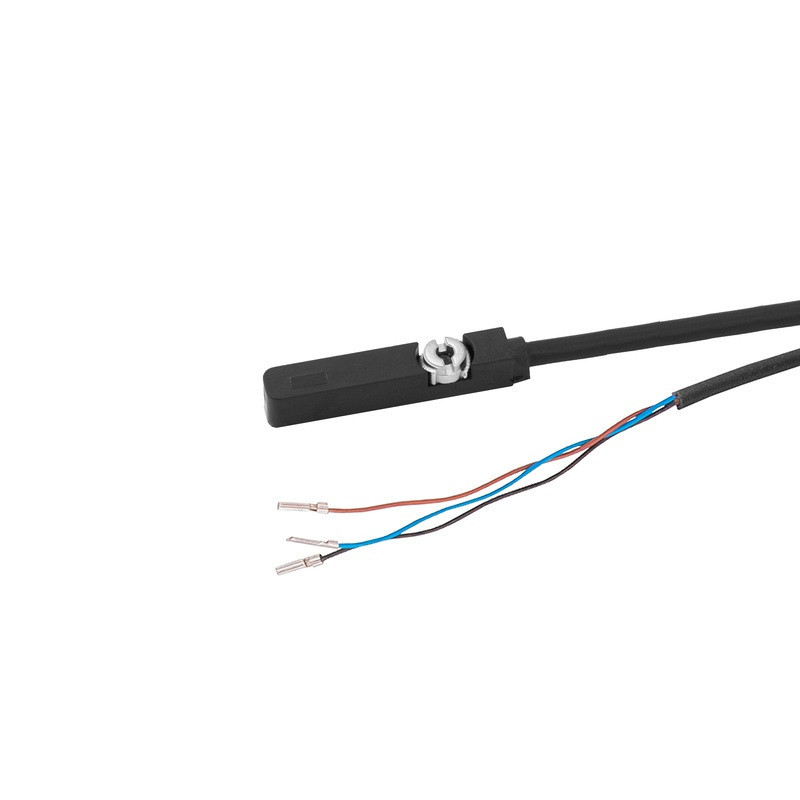

Podłączenie elektryczne

Po wykryciu magnesu czarna żyła przekazuje dodatni sygnał wyjściowy. Przed podłączeniem należy sprawdzić, czy wejście sterownika obsługuje sygnały PNP oraz napięcie zastosowane w instalacji.

Obciążenie wyjścia nie powinno przekraczać 200 mA. W przypadku podłączenia do wejścia PLC rzeczywisty pobór prądu jest zwykle znacznie mniejszy.

Sygnalizacja LED

Dioda LED informuje o aktywacji wyjścia. Ułatwia to:

• ustawianie punktu przełączania,
• sprawdzenie położenia tłoka,
• uruchamianie maszyny,
• diagnostykę instalacji.

Jeżeli dioda nie włącza się podczas ruchu tłoka, należy sprawdzić zasilanie, kolory żył, obecność magnesu w tłoku oraz położenie czujnika w rowku.

Warunki pracy

Obudowa PA12 oraz stopień ochrony IP67 pozwalają stosować czujnik w typowych przemysłowych instalacjach pneumatycznych. Zakres temperatury pracy wynosi od −20°C do +85°C.

Stopień IP67 obowiązuje przy prawidłowo wykonanej i zabezpieczonej instalacji przewodu. Końce żył oraz miejsce ich podłączenia wymagają ochrony odpowiedniej do warunków panujących w maszynie.

Wariant i opcjonalne złącza

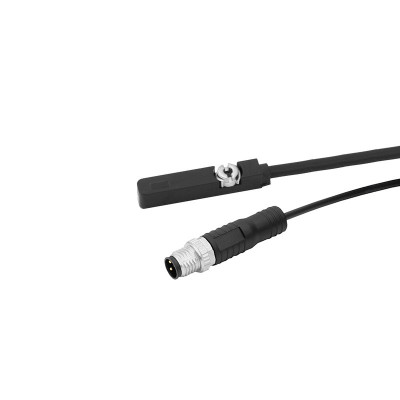

W instalacjach wymagających szybkiego rozłączania można zastosować wariant ZYT-07-PSE-KST3 z przewodem 0,3 m i wtykiem M8 3-pin.

Przewód modelu ZYT-07-PSE-2m można również samodzielnie zakończyć złączem dopasowanym do instalacji:

• wtyk M8 3-pin prosty binder 99 3379 100 03,
• wtyk M8 3-pin kątowy binder 99 3379 110 03,
• wtyk M12 4-pin prosty binder 99 0429 14 04.

Dobór złącza zależy od standardu wejścia zastosowanego w maszynie. Przy złączu 4-pinowym jedna pozycja pozostaje niewykorzystana.

Modele innych producentów o zbliżonych parametrach

Poniższe modele mają podobne zastosowanie, wyjście PNP NO i wykonanie przewodowe. Nie są automatycznie zamienne. Przed wymianą należy porównać wymiary korpusu, kształt rowka, wymagane uchwyty, napięcie, obciążalność wyjścia i sposób podłączenia.

Najczęściej zadawane pytania

Do jakich siłowników pasuje ZYT-07-PSE-2m?

Do siłowników z tłokiem magnetycznym i rowkiem T odpowiednim dla korpusu o szerokości oraz wysokości 5 mm. Przed zamówieniem należy porównać wymiary rowka.

Czy jest to czujnik kontaktronowy?

Nie. Jest to elektroniczny czujnik pola magnetycznego. Nie wykorzystuje mechanicznego styku kontaktronowego.

Czy czujnik wymaga osobnego magnesu?

Magnes musi znajdować się w tłoku siłownika. Zwykle jest elementem fabrycznego wykonania siłownika i nie stanowi części zestawu z czujnikiem.

Czy do podłączenia potrzebne jest złącze M8?

Nie. Przewód o długości 2 m jest zakończony trzema wolnymi żyłami i może zostać podłączony bezpośrednio do zacisków. Złącze można zamontować opcjonalnie.

Czy czujnik można podłączyć do sterownika PLC?

Tak, jeżeli wejście sterownika pracuje przy napięciu 10–30 V DC i obsługuje czujniki z wyjściem PNP. Czarna żyła jest wyjściem sygnałowym.

Czym ten model różni się od ZYT-07-PSE-KST3?

ZYT-07-PSE-2m ma przewód PVC o długości 2 m zakończony wolnymi żyłami. Wariant KST3 ma krótki przewód 0,3 m zakończony wtykiem M8 3-pin.

Czy model SICK, Festo, SMC lub ifm można zastosować jako bezpośredni zamiennik?

Dopiero po sprawdzeniu rowka, wymiarów korpusu, sposobu mocowania i parametrów elektrycznych. Taki sam typ wyjścia nie gwarantuje zgodności mechanicznej.
