ZYT-07-PSE-KST3Czujnik położenia tłoka do rowka T, PNP NO, przewód 0,3 m ze złączem M8 | Eickmann Elektronik ZYT-07-PSE-KST3

ZYT-07-PSE-KST3 jest elektronicznym czujnikiem położenia tłoka przeznaczonym do siłowników pneumatycznych z magnetycznym tłokiem i rowkiem montażowym typu T. Czujnik wykrywa osiągnięcie ustawionej pozycji i przekazuje do układu sterowania sygnał PNP NO.

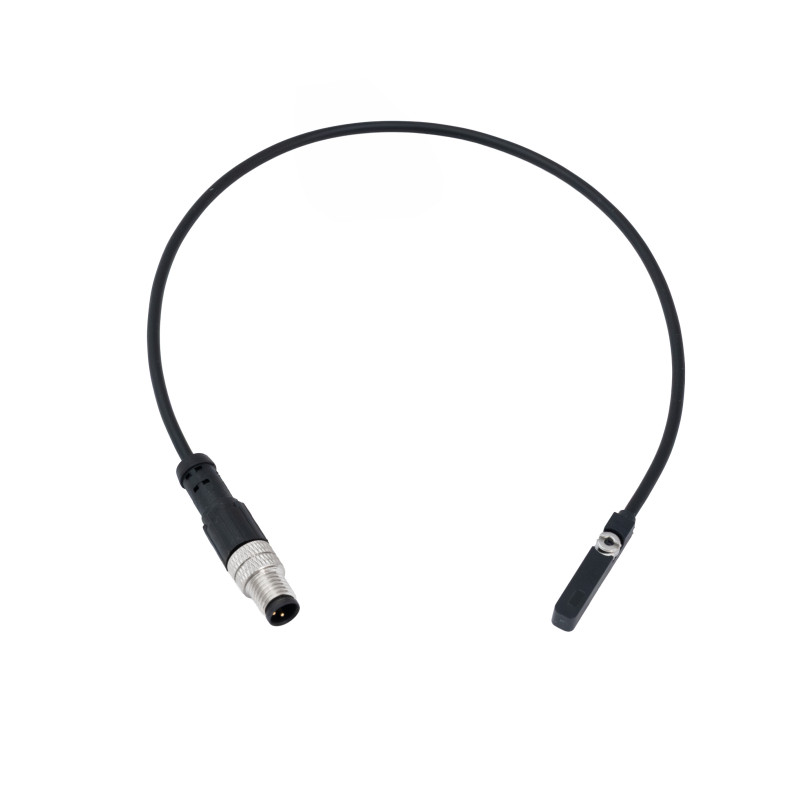

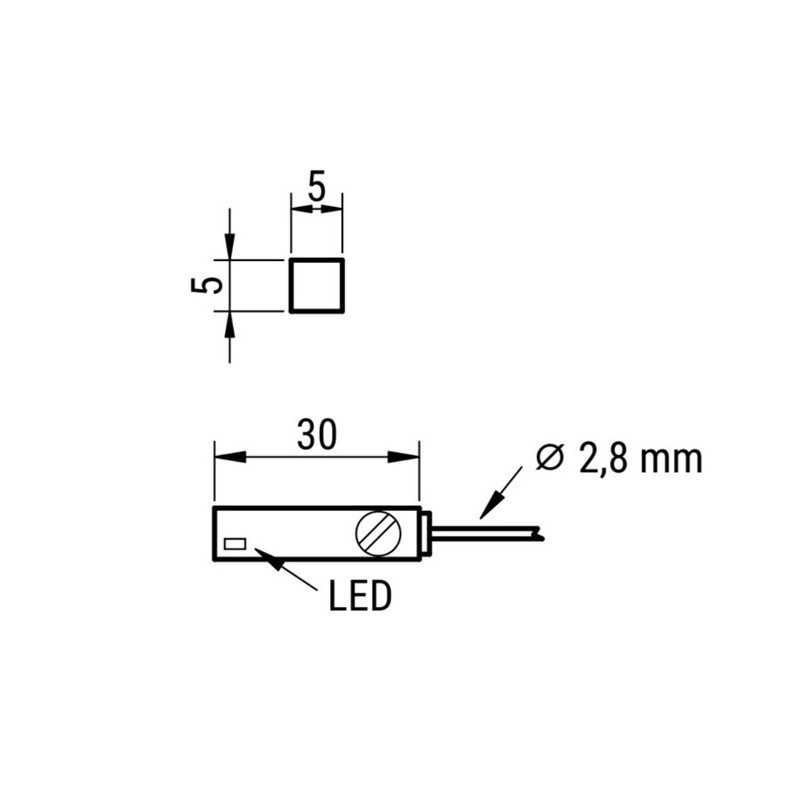

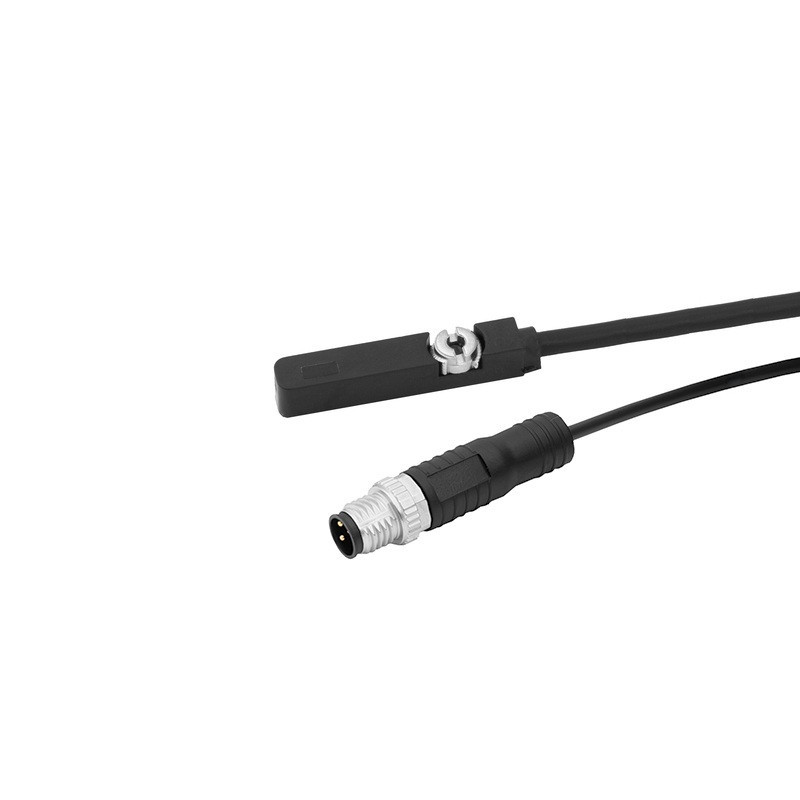

Obudowa ma wymiary 30 × 5 × 5 mm i jest wkładana do rowka od góry. Wersja KST3 została wyposażona w przewód o długości 0,3 m zakończony męskim wtykiem M8x1, 3-pin. Do podłączenia potrzebny jest przewód z odpowiednim żeńskim złączem M8.

Do czego pasuje i czego wymaga?

Czujnik jest przeznaczony do siłowników, które spełniają dwa warunki:

• tłok siłownika ma wbudowany magnes;
• profil siłownika ma rowek T odpowiedni dla obudowy o przekroju 5 × 5 mm.

Do współpracy ze sterownikiem potrzebne jest wejście obsługujące sygnał PNP oraz zasilanie 10–30 V DC. Wersja KST3 wymaga dodatkowego przewodu czujnikowego z żeńskim złączem M8, 3-pin.

Zastosowanie

Czujnik może sygnalizować wsunięcie, wysunięcie lub osiągnięcie innej ustawionej pozycji tłoka. Znajduje zastosowanie między innymi w:

• siłownikach pneumatycznych maszyn produkcyjnych;
• chwytakach, zaciskach i układach pozycjonujących;
• liniach montażowych i pakujących;
• maszynach manipulacyjnych;
• układach kontrolujących kolejność ruchów;
• obwodach wejściowych sterowników PLC.

Najważniejsze właściwości

• bezkontaktowe wykrywanie magnesu znajdującego się w tłoku;
• elektroniczna konstrukcja bez mechanicznego styku kontaktronowego;
• bezpośredni montaż w rowku typu T;
• możliwość włożenia czujnika do rowka od góry;
• wyjście PNP z funkcją NO;
• trzyprzewodowy układ elektryczny;
• częstotliwość przełączania 3 kHz;
• sygnalizacja stanu wyjścia za pomocą diody LED;
• zabezpieczenie wyjścia przed zwarciem;
• przewód 0,3 m zakończony wtykiem M8;
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Magnes znajdujący się w tłoku wytwarza pole magnetyczne przenikające przez ściankę siłownika. Gdy tłok znajdzie się w strefie działania czujnika, układ elektroniczny aktywuje wyjście PNP.

Funkcja NO oznacza, że wyjście pozostaje nieaktywne poza strefą działania magnesu. Po wykryciu tłoka na wyjściu sygnałowym pojawia się dodatni potencjał. Stan przełączenia sygnalizuje dioda LED.

Montaż i ustawienie punktu przełączania

Czujnik można włożyć do rowka T od góry, bez wysuwania go od końca profilu siłownika. Następnie należy przesunąć obudowę wzdłuż rowka do miejsca odpowiadającego wymaganej pozycji tłoka.

Dokładne ustawienie najłatwiej wykonać przy zasilonym czujniku:

1. Ustawić tłok w pozycji, która ma być wykrywana.
2. Przesuwać czujnik wzdłuż rowka.
3. Obserwować diodę sygnalizującą przełączenie.
4. Ustawić czujnik w stabilnym obszarze działania.
5. Unieruchomić obudowę śrubą mocującą.

Śrubę należy dokręcać równomiernie, bez wywierania nadmiernego nacisku na obudowę z PA 12.

Podłączenie elektryczne

ZYT-07-PSE-KST3 ma trzyprzewodowe wyjście PNP NO. Numeracja pinów jest zgodna ze schematem umieszczonym w galerii produktu.

Pin 4 należy podłączyć do wejścia sterownika lub innego odbiornika obsługującego sygnał PNP. Zasilacz, czujnik i wejście sterownika powinny mieć wspólny potencjał 0 V.

Sygnalizacja LED

Dioda LED informuje o aktywacji wyjścia. Ułatwia ustawienie czujnika względem magnesu w tłoku oraz pozwala szybko sprawdzić jego działanie podczas uruchamiania i diagnostyki instalacji.

Jeżeli dioda reaguje na ruch tłoka, ale sterownik nie rejestruje sygnału, należy sprawdzić numerację pinów, wspólny potencjał 0 V i konfigurację wejścia PLC.

Warunki pracy

Obudowa z PA 12 oraz stopień ochrony IP67 pozwalają stosować czujnik w typowych instalacjach przemysłowych narażonych na pył i okresowy kontakt z wodą. Dopuszczalna temperatura pracy wynosi od −20 do +85°C.

Dla zachowania szczelności połączenia żeńskie złącze przewodu powinno być prawidłowo osadzone i dokręcone. Przewodu nie należy mocno zginać przy wyjściu z obudowy ani prowadzić po ostrych krawędziach.

Warianty i akcesoria

Wariant z przewodem 2 m

• ZYT-07-PSE-2m – czujnik położenia tłoka do rowka T, PNP NO, przewód 2 m

Przewody do podłączenia czujnika

• Przewód M8 3-pin żeński, prosty, 5 m, PVC – binder 77 3406 0000 20003-0500
• Przewód M8 3-pin żeński, kątowy, 2 m, PVC – binder 77 3408 0000 20003-0200
• Przewód M8 3-pin żeński, kątowy, 5 m, PUR – binder 77 3408 0000 50003-0500

Modele innych producentów o zbliżonych parametrach

Podane modele mają zbliżone parametry funkcjonalne, ale nie są automatycznie zamiennikami. Przed wymianą należy sprawdzić wymiary rowka, położenie elementu pomiarowego, sposób mocowania, długość przewodu i dopuszczalne parametry elektryczne.

FAQ

Do czego służy ZYT-07-PSE-KST3?

Czujnik wykrywa położenie magnetycznego tłoka w siłowniku pneumatycznym i przekazuje sygnał do układu sterowania.

Do jakiego siłownika pasuje ten czujnik?

Siłownik musi mieć tłok z magnesem oraz rowek T odpowiedni dla obudowy czujnika o przekroju 5 × 5 mm.

Czy czujnik można włożyć do rowka od góry?

Tak. Konstrukcja pozwala umieścić czujnik w wybranym miejscu rowka bez wsuwania go od końca profilu.

Czy jest to czujnik kontaktronowy?

Nie. ZYT-07-PSE-KST3 jest czujnikiem elektronicznym i nie wykorzystuje mechanicznego styku kontaktronowego.

Jakie wyjście ma czujnik?

Czujnik ma trzyprzewodowe wyjście PNP z funkcją NO, czyli normalnie otwartą.

Czy do podłączenia potrzebny jest dodatkowy przewód?

Tak. Wersja KST3 ma męski wtyk M8 3-pin, dlatego wymaga przewodu z odpowiednim żeńskim złączem M8.

Czym wersja KST3 różni się od ZYT-07-PSE-2m?

KST3 ma przewód 0,3 m zakończony wtykiem M8. Wersja 2m ma przewód o długości 2 m zakończony wolnymi żyłami.

Czy czujnik można podłączyć do sterownika PLC?

Tak, jeżeli wejście sterownika obsługuje sygnał PNP i pracuje w zakresie napięcia 10–30 V DC.

Czy model innego producenta będzie pasował bez zmian?

Nie zawsze. Oprócz parametrów elektrycznych trzeba porównać przekrój rowka, wymiary obudowy, element mocujący oraz położenie strefy detekcji.
