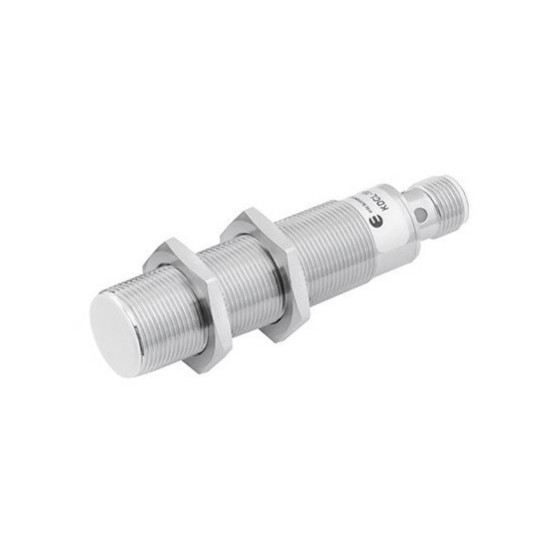

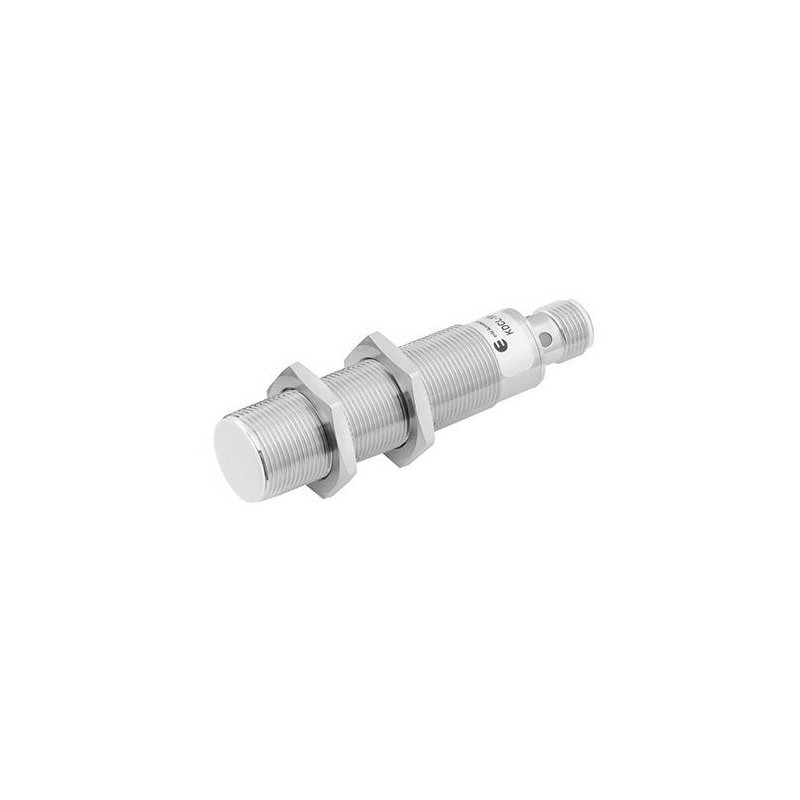

DCDLVM-18-PSK-ST4Czujnik indukcyjny całometalowy M18, PNP NO, 8 mm, długość 79 mm | Eickmann Elektronik DCDLVM-18-PSK-ST4

DCDLVM-18-PSK-ST4 jest całometalowym czujnikiem indukcyjnym Eickmann Elektronik przeznaczonym do bezkontaktowego wykrywania elementów metalowych. Gwintowana obudowa M18x1 oraz zasięg nominalny 8 mm pozwalają stosować go w maszynach, w których potrzebna jest większa odległość wykrywania i wytrzymała konstrukcja.

Obudowę i powierzchnię aktywną wykonano ze stali nierdzewnej. Takie rozwiązanie ogranicza ryzyko uszkodzenia czoła czujnika i zwiększa jego przydatność w aplikacjach narażonych na wilgoć, chłodziwa, środki czyszczące oraz kontakt z obrabianymi elementami.

Czujnik ma wyjście PNP NO, zasilanie 10–30 V DC oraz męskie złącze M12. Stopień ochrony IP69K ułatwia zastosowanie urządzenia w instalacjach wymagających częstego i intensywnego czyszczenia.

Zastosowanie

Czujnik DCDLVM-18-PSK-ST4 może być stosowany między innymi w:

• wykrywaniu metalowych części maszyn,
• kontroli obecności i położenia detalu,
• obrabiarkach i centrach obróbczych,
• instalacjach narażonych na chłodziwa i oleje,
• maszynach produkcyjnych oraz montażowych,
• systemach transportu i pozycjonowania,
• aplikacjach wymagających odpornego metalowego czoła,
• instalacjach współpracujących ze sterownikami PLC.

Najważniejsze właściwości

• całometalowa konstrukcja,
• gwintowana obudowa M18x1,
• powierzchnia aktywna ze stali nierdzewnej,
• długość całkowita 79 mm,
• zasięg nominalny 8 mm,
• montaż zabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 500 Hz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M12x1, 4-pin,
• stopień ochrony IP69K.

Dane techniczne

Zasada działania

Czujnik wytwarza pole elektromagnetyczne przed metalową powierzchnią aktywną. Zbliżenie przewodzącego elementu zmienia parametry tego pola, co powoduje przełączenie wyjścia PNP NO.

Zasięg nominalny 8 mm określany jest dla standardowego celu wykonanego ze stali. W przypadku innych metali odległość przełączania zmniejsza się zgodnie z odpowiednim współczynnikiem korekcji.

Współczynniki korekcji

Podane wartości orientacyjne pomagają ocenić wpływ materiału na detekcję. Ostateczną odległość roboczą należy sprawdzić z rzeczywistym detalem, uwzględniając jego wielkość, kształt i położenie.

Konstrukcja całometalowa

Powierzchnia aktywna nie jest zakończona typowym elementem z tworzywa. Czoło oraz obudowę czujnika wykonano ze stali nierdzewnej, dzięki czemu przednia część urządzenia lepiej znosi uderzenia, ścieranie oraz oddziaływanie czynników występujących podczas obróbki metalu.

Całometalowa konstrukcja jest szczególnie przydatna w obrabiarkach, instalacjach myjących i maszynach, w których czoło czujnika może mieć kontakt z chłodziwem, wilgocią albo drobnymi wiórami.

Montaż czujnika

DCDLVM-18-PSK-ST4 jest przeznaczony do montażu zabudowanego. Metalowe czoło może zostać osadzone na poziomie powierzchni montażowej, co ułatwia jego ochronę przed uszkodzeniami mechanicznymi.

Podczas instalacji należy zachować odstępy od sąsiednich czujników i innych elementów mogących wpływać na pole detekcji. Po zamontowaniu należy sprawdzić przełączanie z użyciem rzeczywistego materiału i przy planowanej odległości roboczej.

Podłączenie elektryczne

Czujnik wyposażono w męskie złącze M12x1, 4-pin, kodowanie A. Układ elektryczny wykorzystuje trzy styki.

Rozmieszczenie pinów

Do podłączenia należy zastosować przewód zakończony żeńskim złączem M12, 4-pin, kodowanie A.

Sygnalizacja LED

Wbudowany wskaźnik LED umożliwia kontrolę stanu wyjścia. Ułatwia to sprawdzenie działania czujnika podczas uruchamiania maszyny, ustawiania odległości roboczej i diagnostyki instalacji.

Warunki pracy

Zakres temperatury pracy wynosi od −25°C do +70°C. Stopień ochrony IP69K zapewnia wysoką odporność na wnikanie pyłu oraz wodę podawaną pod wysokim ciśnieniem i w podwyższonej temperaturze, zgodnie z warunkami badań tej klasy.

Złącze M12 musi zostać właściwie dopasowane i dokręcone. Dla wymagających warunków należy zastosować przewód przyłączeniowy o stopniu ochrony odpowiednim dla całej instalacji.

Warianty i akcesoria

Inne całometalowe czujniki Eickmann Elektronik:

• DCDSVM-8-PSK-ST3 – całometalowy czujnik indukcyjny M8
• DCDLVM-12-PSK-ST4 – całometalowy czujnik indukcyjny M12
• DCDGS-18-PSK-ST4 – standardowy czujnik indukcyjny M18

Akcesoria do podłączenia:

• złącze M12 żeńskie, proste, 4-pin
• przewód M12 żeński, kątowy, 2 m, PVC
• przewód M12 żeński, kątowy, 5 m, PUR

Symbole porównawcze innych producentów

Poniższe modele dobrano pod względem rozmiaru M18, montażu zabudowanego, wyjścia PNP NO i konstrukcji przeznaczonej do trudniejszych warunków. Nie wszystkie stanowią zamienniki bezpośrednie.

FAQ

Czy DCDLVM-18-PSK-ST4 jest czujnikiem całometalowym?

Tak. Obudowę oraz powierzchnię aktywną wykonano ze stali nierdzewnej. Metalowe czoło zwiększa odporność czujnika na uszkodzenia mechaniczne i wymagające warunki pracy.

Jakie materiały wykrywa czujnik?

Czujnik wykrywa metale, między innymi stal, stal nierdzewną, aluminium, mosiądz i miedź. Największy zasięg uzyskuje dla standardowego celu stalowego.

Czy czujnik można zamontować w metalowej powierzchni?

Tak. Jest to czujnik zabudowany, dlatego jego aktywne czoło może znajdować się na poziomie metalowej powierzchni montażowej.

Jakie wyjście ma DCDLVM-18-PSK-ST4?

Czujnik ma 3-przewodowe wyjście tranzystorowe PNP NO. Po wykryciu metalowego obiektu wyjście przełącza dodatni potencjał zasilania.

Czy zasięg 8 mm obowiązuje dla każdego metalu?

Nie. Zasięg nominalny odnosi się do standardowego celu stalowego. Dla stali nierdzewnej i metali nieżelaznych rzeczywista odległość wykrywania jest mniejsza.

Jak podłączyć czujnik?

Pin 1 służy do podłączenia dodatniego napięcia zasilania, pin 3 do 0 V, a pin 4 jest wyjściem PNP NO. Pin 2 pozostaje niewykorzystany.

Czy czujnik może pracować w instalacji poddawanej myciu?

Stopień ochrony IP69K pozwala stosować czujnik w warunkach wymagających intensywnego czyszczenia. Całe połączenie zachowa deklarowaną szczelność tylko z właściwie dobranym i dokręconym przewodem M12.
