ORSHT-40-PSK-ST3Czujnik ramkowy 50x35 mm, PNP NO, rozdzielczość 0,5 mm | Eickmann Elektronik ORSHT-40-PSK-ST3

Czujnik ramkowy ORSHT-40-PSK-ST3 Eickmann Elektronik – detekcja drobnych elementów w strefie 50 x 35 mm

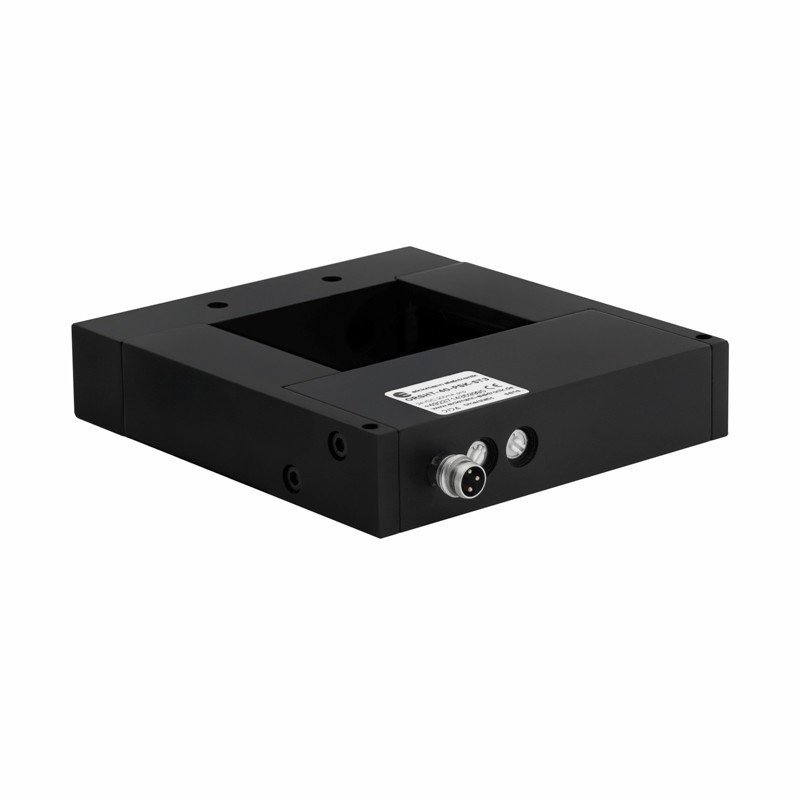

Czujnik ramkowy Eickmann Elektronik ORSHT-40-PSK-ST3 to optyczna bariera ramkowa przeznaczona do bezdotykowego wykrywania małych elementów metalowych i niemetalowych. Urządzenie wykorzystuje modulowane światło podczerwone i tworzy aktywną strefę detekcji o wymiarach 50 x 35 mm.

Rozdzielczość 0,5 mm umożliwia wykrywanie bardzo drobnych części, a częstotliwość przełączania 5 kHz pozwala stosować czujnik w szybkich procesach produkcyjnych. Regulacja czułości, praca statyczna i dynamiczna oraz wydłużenie impulsu do 150 ms umożliwiają dostosowanie sposobu detekcji do charakterystyki przemieszczających się elementów.

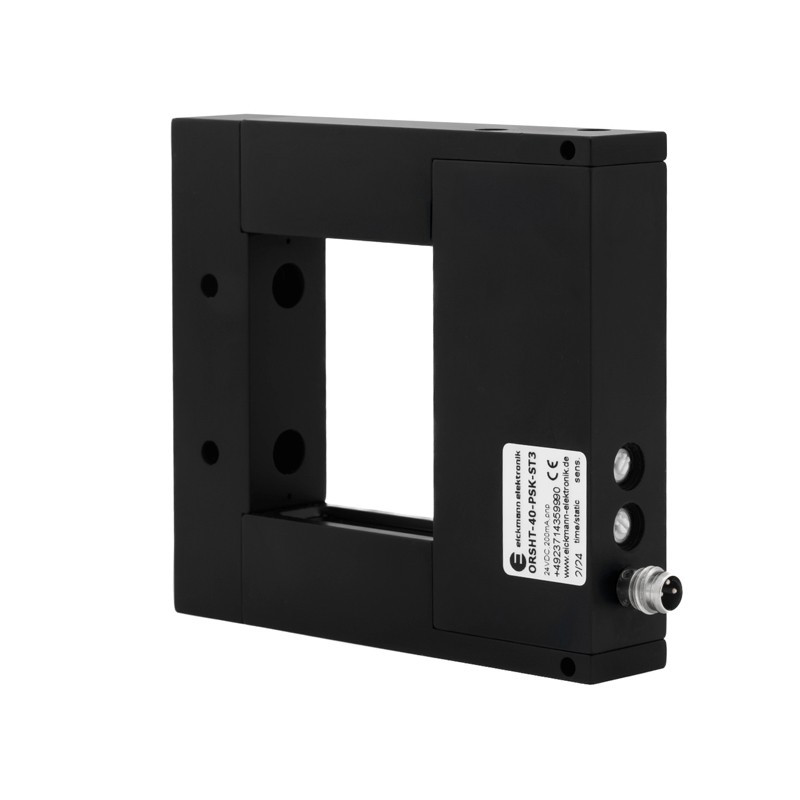

ORSHT-40-PSK-ST3 jest wyposażony w pojedyncze wyjście PNP NO, złącze M8 3-pin oraz obudowę z czarnego anodowanego aluminium o stopniu ochrony IP67. Konstrukcja ramkowa umożliwia wykrywanie elementów poruszających się po różnych torach w obrębie aktywnej strefy optycznej.

Zastosowanie

• Zliczanie małych elementów – wykrywanie kolejnych śrub, nakrętek, podkładek, sprężyn i innych części przechodzących przez ramkę.
• Kontrola wyrzutu z pras i wykrojników – potwierdzanie przejścia detalu po zakończeniu operacji technologicznej.
• Podajniki wibracyjne – kontrola przemieszczania drobnych elementów metalowych i niemetalowych w torze podawania.
• Systemy sortowania – rejestrowanie elementów przechodzących przez określoną strefę detekcji.
• Maszyny montażowe – kontrola podawania komponentów do kolejnych stanowisk i etapów produkcji.
• Kontrola obecności – wykrywanie obiektów pozostających w strefie optycznej w trybie statycznym.
• Wykrywanie zatorów – monitorowanie długotrwałego przesłonięcia strefy detekcji w podajnikach i prowadnicach.
• Systemy pakowania – wykrywanie i zliczanie małych elementów podczas dozowania i kompletowania produktów.
• Kontrola transportu części – monitorowanie elementów spadających swobodnie lub przemieszczających się przez prowadnice i kanały transportowe.

Przy zliczaniu należy zapewnić odpowiednie rozdzielenie kolejnych detali. Jednoczesne przejście kilku elementów przez strefę optyczną może zostać zarejestrowane jako jedno zdarzenie.

Najważniejsze właściwości

• Strefa optyczna 50 x 35 mm – wykrywanie obiektów w obrębie aktywnego obszaru ramki.
• Rozdzielczość 0,5 mm – detekcja drobnych części przy odpowiedniej konfiguracji czujnika.
• Modulowane światło podczerwone – wykrywanie elementów metalowych i niemetalowych.
• Tryb statyczny i dynamiczny – kontrola obecności oraz rejestrowanie przemieszczających się detali.
• Regulacja czułości – dostosowanie układu optycznego do wielkości obiektów.
• Częstotliwość 5 kHz – możliwość pracy w szybkich procesach detekcji.
• Wydłużenie impulsu do 150 ms – dostosowanie długości sygnału do wymagań sterownika.
• Wyjście PNP NO – pojedynczy sygnał przełączający o obciążalności 200 mA.
• Złącze M8 3-pin – standardowe podłączenie do instalacji przemysłowej.
• Obudowa aluminiowa IP67 – konstrukcja przeznaczona do przemysłowych warunków pracy.

Dane techniczne

Zasada działania

ORSHT-40-PSK-ST3 działa na zasadzie optycznej detekcji z wykorzystaniem modulowanego światła podczerwonego. Nadajnik i odbiornik są umieszczone po przeciwnych stronach otworu ramki, tworząc aktywną strefę optyczną 50 x 35 mm.

Obiekt przechodzący przez ramkę przesłania część światła docierającego do odbiornika, powodując reakcję układu detekcyjnego i zmianę stanu wyjścia PNP NO.

W odróżnieniu od tradycyjnej bariery optycznej z pojedynczą wiązką czujnik ramkowy kontroluje większy obszar, dzięki czemu może wykrywać elementy poruszające się po różnych torach.

Rzeczywista skuteczność wykrywania najmniejszych części zależy od ich wielkości, orientacji, położenia w ramce oraz ustawienia czułości.

Tryby pracy i regulacja

Tryb statyczny

Tryb statyczny umożliwia wykrywanie elementów pozostających w strefie optycznej przez dłuższy czas. Sprawdza się przy kontroli obecności, powolnym przemieszczaniu obiektów i wykrywaniu zatorów.

Tryb dynamiczny

Tryb dynamiczny służy do rejestrowania przemieszczających się części, szczególnie podczas zliczania elementów i kontroli wyrzutu detali z pras oraz wykrojników.

Częstotliwość przełączania 5 kHz umożliwia szybką reakcję czujnika, jednak zdolność rozróżniania kolejnych elementów zależy również od ich prędkości oraz ustawionego wydłużenia impulsu.

Regulacja czułości

Czułość ustawia się potencjometrem:

• Obrót w lewo zwiększa czułość i umożliwia wykrywanie mniejszych elementów.
• Obrót w prawo zmniejsza czułość.
• Przy maksymalnej czułości może wystąpić ciągła aktywacja wyjścia.

Ustawienie należy sprawdzić z wykorzystaniem rzeczywistych detali.

Regulacja wydłużenia impulsu

Drugi potencjometr umożliwia wybór sposobu pracy i regulację wydłużenia impulsu do 150 ms.

• Lewe skrajne położenie – praca statyczna.
• Obrót w kierunku prawego położenia – przejście do pracy dynamicznej.
• Prawe skrajne położenie – minimalna długość impulsu.

Wydłużenie sygnału ułatwia jego rejestrację przez sterownik PLC, gdy wykrywany element przechodzi przez ramkę bardzo szybko. Zbyt długi impuls może jednak utrudniać rozróżnianie kolejnych detali.

Montaż

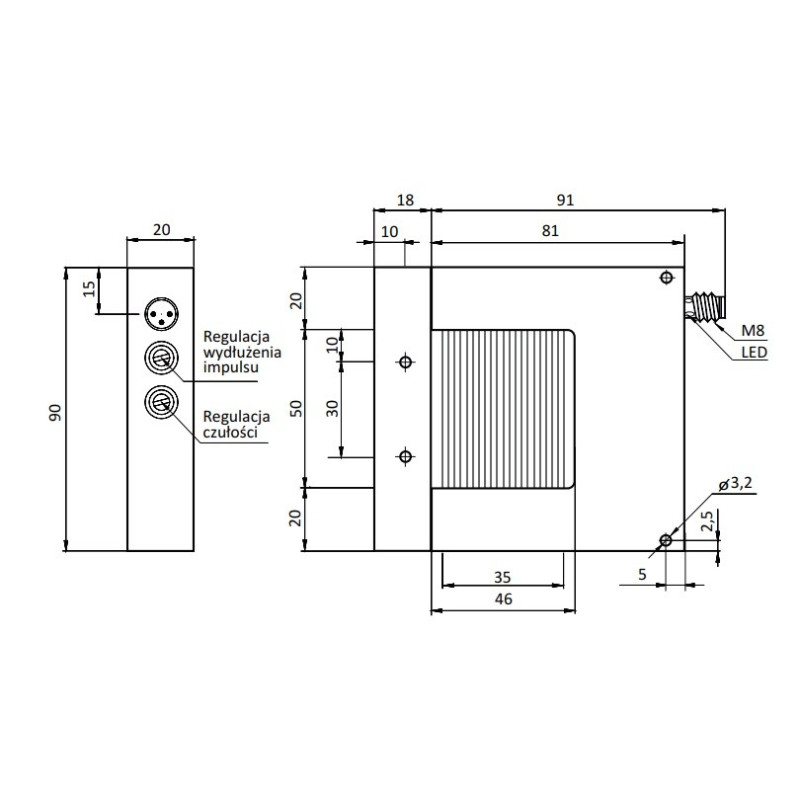

Czujnik ORSHT-40-PSK-ST3 ma wymiary 99 x 90 x 20 mm. Konstrukcja ramki umożliwia dopasowanie urządzenia do toru przemieszczania elementów. Wariant oferowany przez Sensor Standard posiada możliwość wykręcenia poprzeczki.

Podczas montażu należy:

• Zapewnić stabilne mocowanie czujnika do konstrukcji maszyny.
• Ustawić tor przemieszczania elementów w aktywnej strefie 50 x 35 mm.
• Uwzględnić różnicę pomiędzy otworem mechanicznym a strefą optyczną.
• Zapewnić swobodne przechodzenie części bez kontaktu z obudową.
• Pozostawić dostęp do potencjometrów regulacyjnych.
• Uwzględnić miejsce na złącze M8 i prowadzenie przewodu.
• Chronić powierzchnie optyczne przed zabrudzeniem i silnym światłem zewnętrznym.

Przed uruchomieniem należy sprawdzić działanie czujnika przy rzeczywistej prędkości i torze przemieszczania najmniejszych elementów.

Podłączenie elektryczne

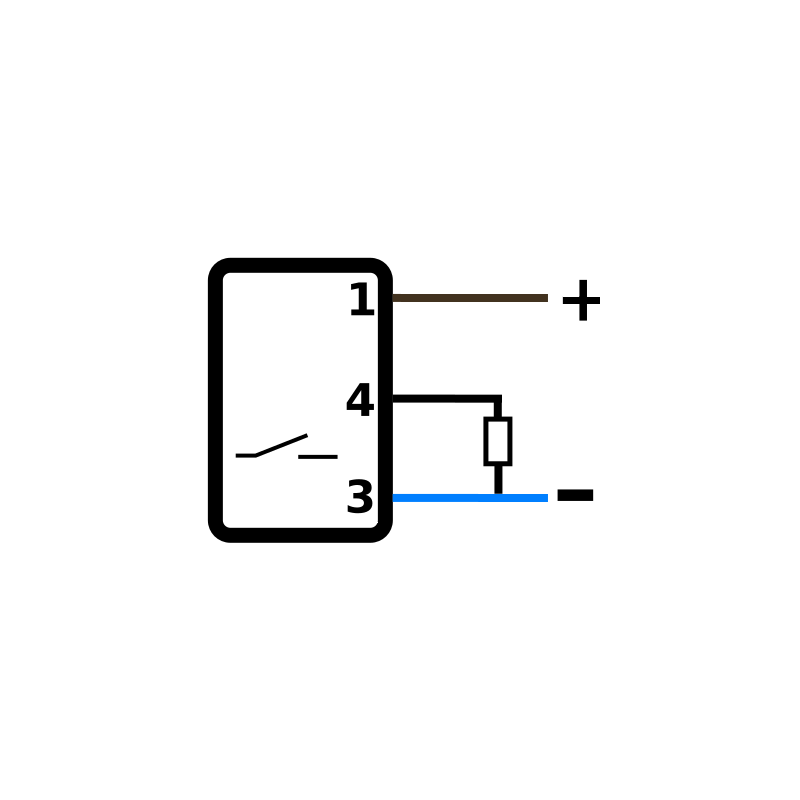

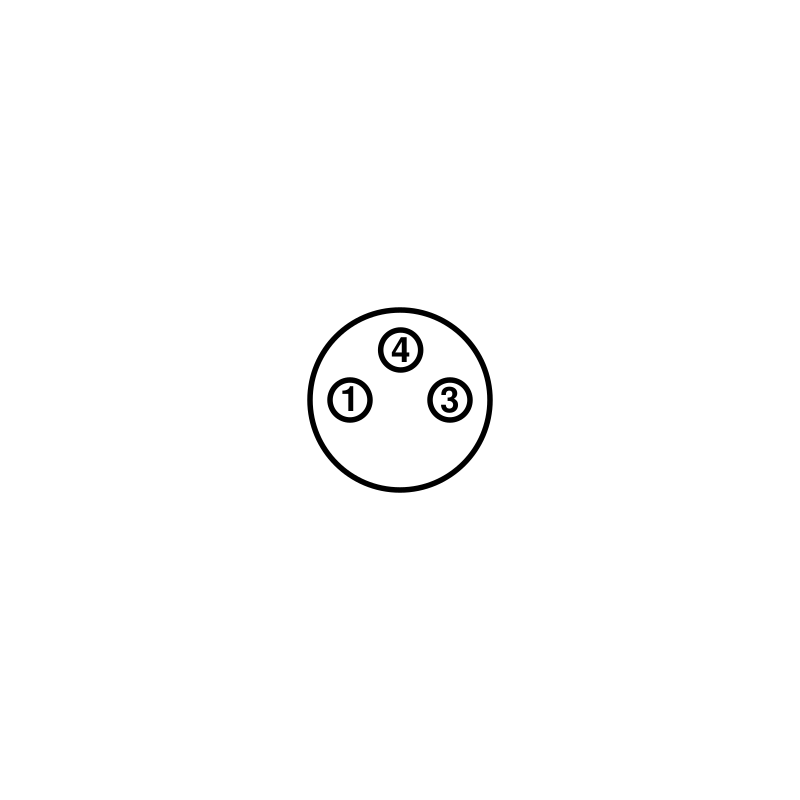

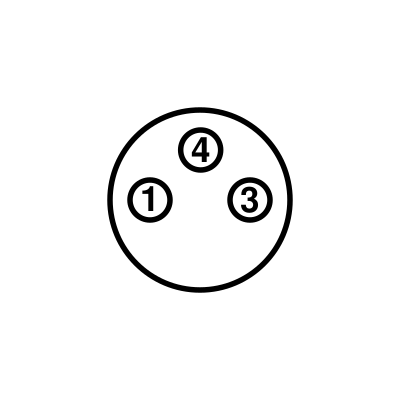

ORSHT-40-PSK-ST3 posiada męskie złącze M8x1, 3-pinowe i pracuje w układzie 3-przewodowym.

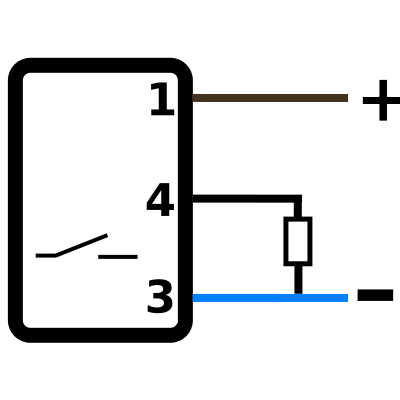

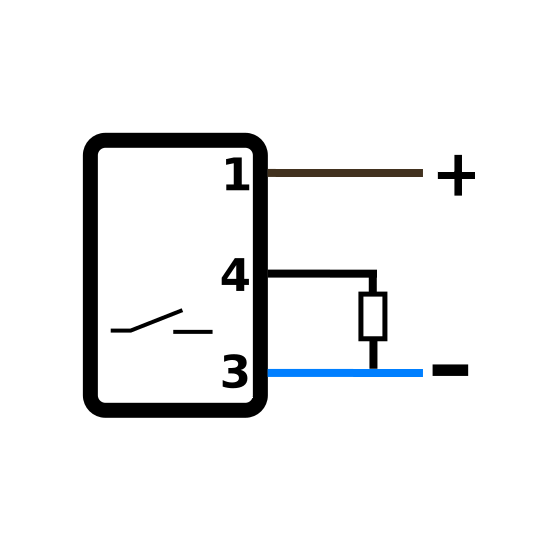

Wyjście PNP NO należy podłączyć do wejścia cyfrowego sterownika PLC przystosowanego do sygnałów PNP. Po wykryciu obiektu wyjście podaje dodatni sygnał względem 0 V.

Maksymalny prąd obciążenia wynosi 200 mA. Wyjście posiada zabezpieczenie przeciwzwarciowe.

Sygnalizacja LED

Czujnik jest wyposażony w sygnalizację LED przy złączu M8, ułatwiającą kontrolę stanu pracy podczas uruchamiania i regulacji.

Warunki pracy

ORSHT-40-PSK-ST3 pracuje w temperaturze od -10°C do +60°C. Obudowa wykonana jest z anodowanego aluminium i posiada stopień ochrony IP67.

Układ optyczny charakteryzuje się odpornością na światło zewnętrzne do 50 klx, a wyjście posiada zabezpieczenie przeciwzwarciowe.

Podczas eksploatacji należy utrzymywać powierzchnie optyczne w czystości, ponieważ nadmierne zabrudzenie może ograniczać skuteczność wykrywania drobnych elementów.

Czujnik jest przeznaczony do kontroli procesów technologicznych. Nie może zastępować certyfikowanej kurtyny bezpieczeństwa ani innych urządzeń ochronnych, od których działania zależy bezpieczeństwo osób.

Warianty i akcesoria

Warianty czujników ramkowych:

• ORSHT-70-PSK-ST3 – 70 x 64 mm, PNP NO, rozdzielczość 1 mm
• ORSHT-100-PSK-ST3 – 100 x 94 mm, PNP NO, rozdzielczość 2 mm
• Wszystkie czujniki ramkowe

Przewody M8:

• binder 77 3408 0000 20003-0200 – M8 3-pin, żeński, kątowy, 2 m PVC
• binder 77 3408 0000 50003-0500 – M8 3-pin, żeński, kątowy, 5 m PUR
• Wszystkie przewody M8

Złącza M8 do samodzielnego montażu:

• binder 99 3400 100 03 – M8 3-pin, żeńskie, proste
• binder 99 3400 110 03 – M8 3-pin, żeńskie, kątowe
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

Alternatywne rozwiązania do detekcji i zliczania małych elementów

Czujnik ORSHT-40-PSK-ST3 może być rozważany jako alternatywa dla wybranych czujników widełkowych, optycznych i indukcyjnych stosowanych do podobnych zadań. Możliwość zastosowania zależy od geometrii detekcji, wielkości i rodzaju obiektu oraz parametrów pracy.
