DCDGS-065-PSK-ST3Czujnik indukcyjny Ø6,5 mm, PNP NO, 4 mm, złącze M8 | Eickmann Elektronik DCDGS-065-PSK-ST3

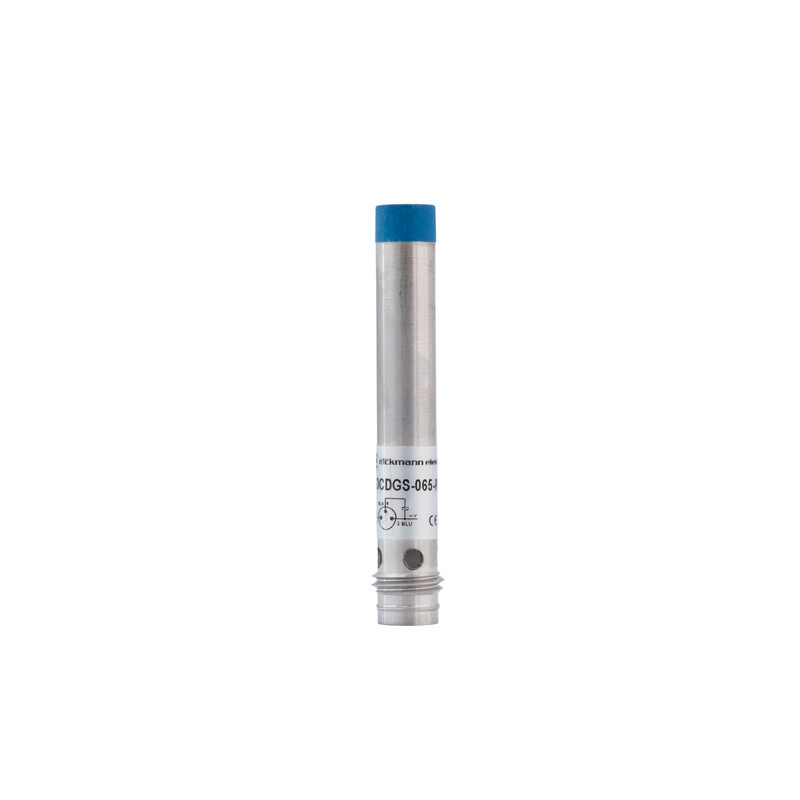

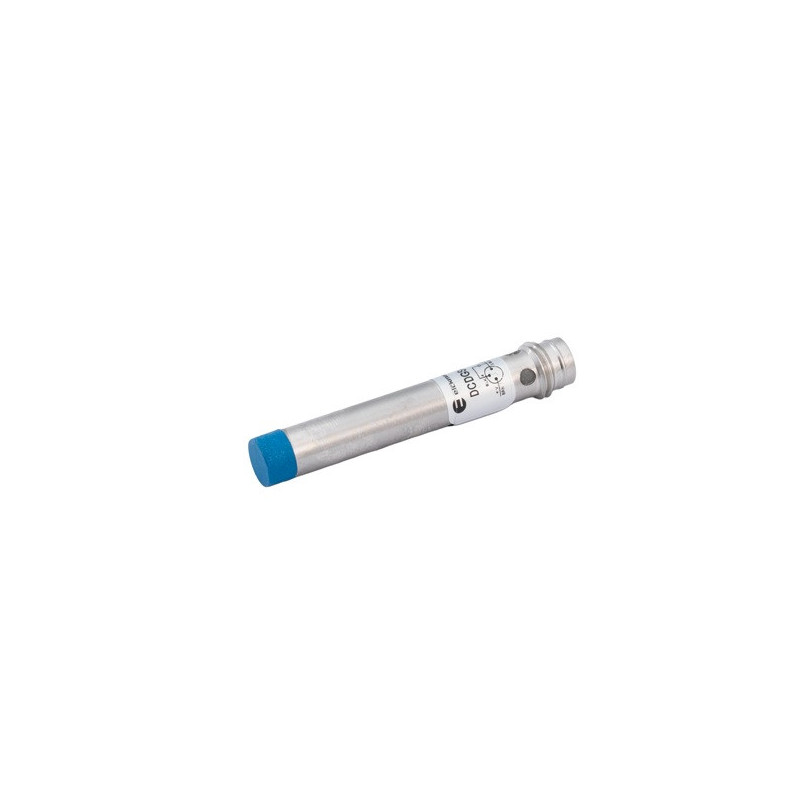

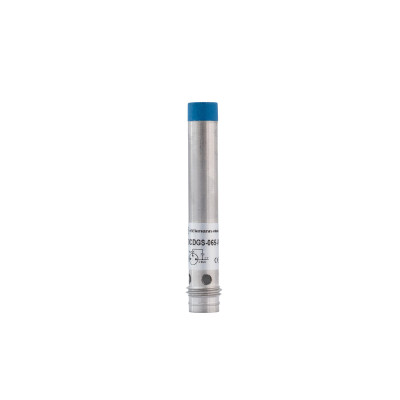

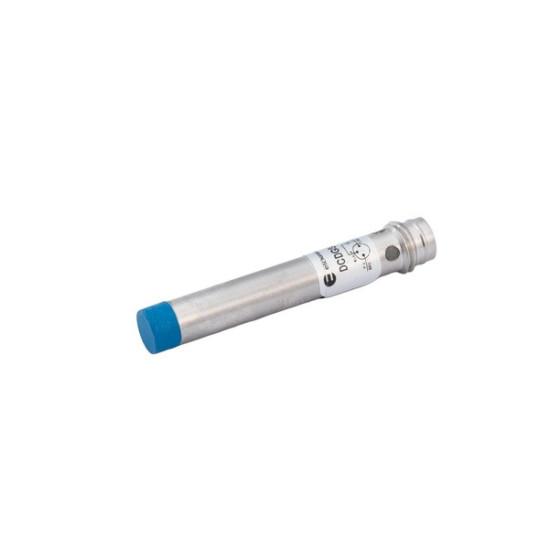

DCDGS-065-PSK-ST3 to miniaturowy czujnik indukcyjny Eickmann Elektronik w gładkiej cylindrycznej obudowie o średnicy 6,5 mm. Czujnik wykrywa elementy metalowe z nominalnej odległości do 4 mm i jest przeznaczony do montażu niezabudowanego. Wyjście PNP NO, częstotliwość przełączania 1 kHz oraz kompaktowa obudowa o długości 45 mm pozwalają stosować go między innymi do szybkiej kontroli obecności i położenia metalowych części w maszynach i systemach automatyki.

Zastosowanie

Czujnik DCDGS-065-PSK-ST3 sprawdzi się szczególnie w aplikacjach wymagających niewielkiej średnicy obudowy i bezkontaktowego wykrywania elementów metalowych. Może być wykorzystywany do:

• kontroli obecności metalowych części,
• wykrywania pozycji elementów maszyn,
• kontroli położeń krańcowych mechanizmów,
• detekcji detali na transporterach,
• liczenia metalowych elementów,
• kontroli procesów montażowych,
• pozycjonowania elementów stalowych,
• wykrywania elementów ruchomych w maszynach.

Najważniejsze właściwości

• gładka cylindryczna obudowa Ø6,5 mm,
• nominalny zasięg detekcji 4 mm,
• montaż niezabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 1 kHz,
• maksymalne obciążenie wyjścia 200 mA,
• obudowa ze stali nierdzewnej,
• powierzchnia aktywna z PBT,
• zabezpieczenie przed zwarciem,
• stopień ochrony IP67,
• męskie złącze M8 3-pin.

Dane techniczne

Zasada działania

Czujnik indukcyjny wytwarza przed powierzchnią aktywną zmienne pole elektromagnetyczne. Gdy metalowy element znajdzie się w jego strefie działania, w materiale powstają prądy wirowe, które wpływają na parametry układu oscylatora.

Elektronika czujnika wykrywa tę zmianę i po przekroczeniu progu przełącza wyjście. W modelu DCDGS-065-PSK-ST3 zastosowano wyjście PNP NO, dlatego po wykryciu odpowiednio zbliżonego metalowego obiektu wyjście zmienia się do stanu aktywnego.

Wykrywane materiały

DCDGS-065-PSK-ST3 jest przeznaczony do wykrywania metali. Nominalny zasięg 4 mm odnosi się do materiału referencyjnego, natomiast dla innych metali rzeczywista odległość przełączania zmienia się zgodnie z ich właściwościami.

Wyższy współczynnik oznacza większy zasięg detekcji w stosunku do zasięgu uzyskiwanego dla stali.

Montaż czujnika

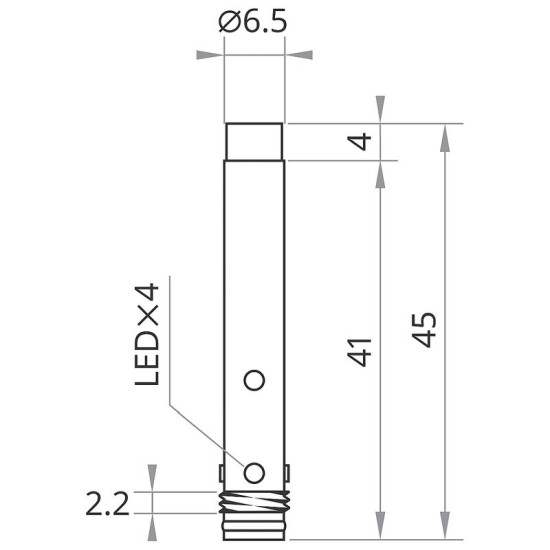

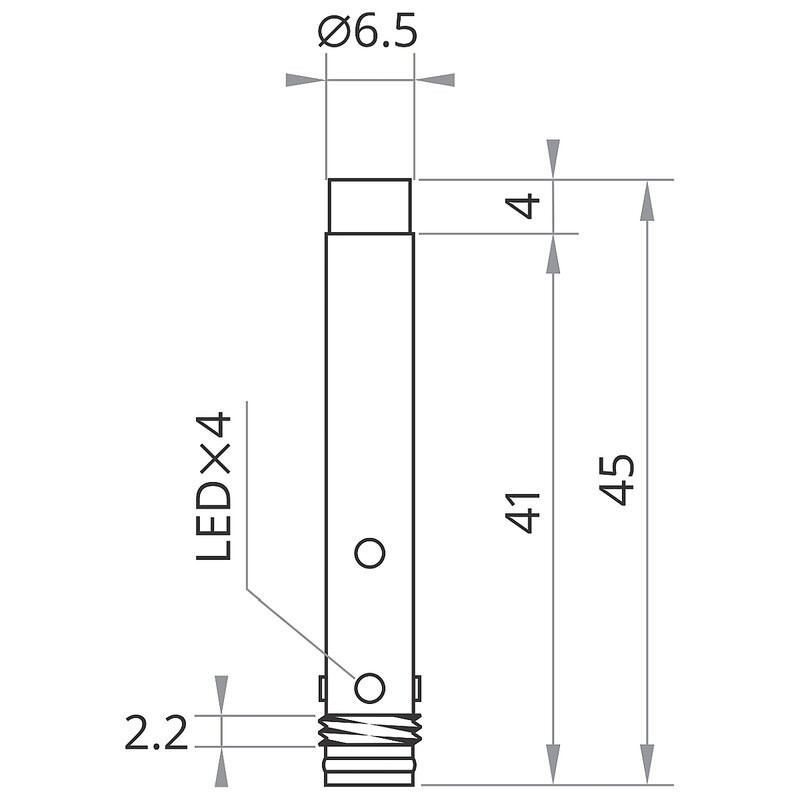

Czujnik ma gładką obudowę o średnicy 6,5 mm i jest przeznaczony do montażu niezabudowanego. Taka konstrukcja pozwala uzyskać zwiększony zasięg 4 mm przy zachowaniu bardzo małej średnicy sensora.

Przy montażu powierzchnia aktywna czujnika powinna wystawać poza otaczające ją elementy metalowe. Czujnik może być mocowany w odpowiednim uchwycie lub otworze montażowym przeznaczonym dla cylindrycznej obudowy Ø6,5 mm.

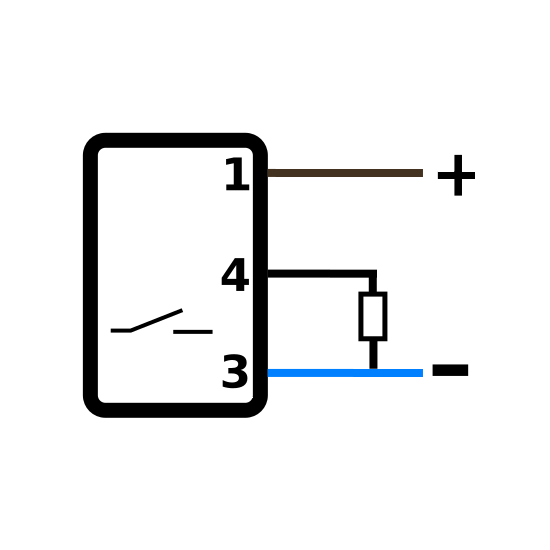

Podłączenie elektryczne

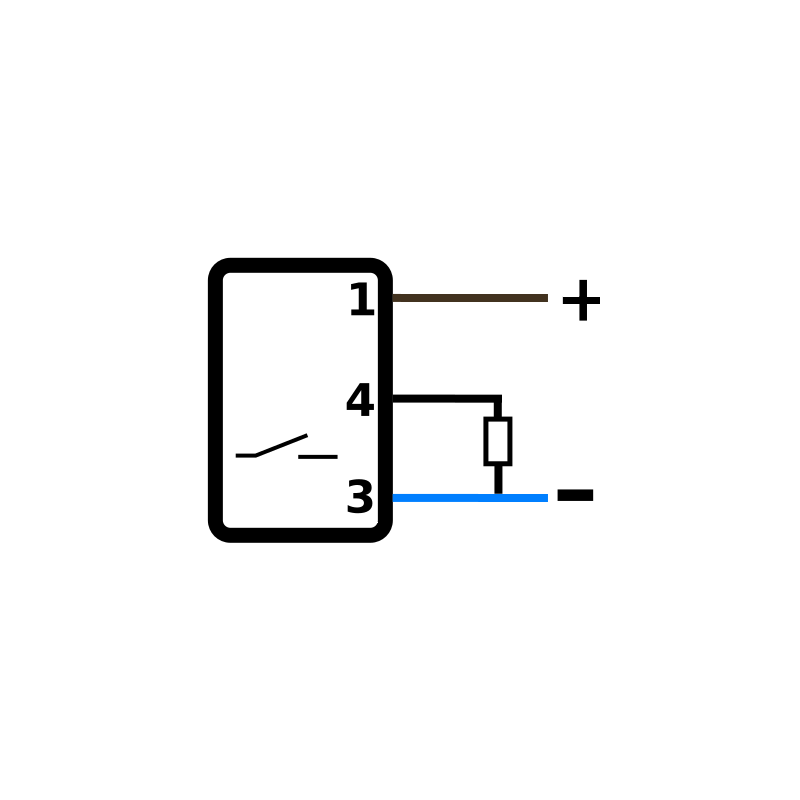

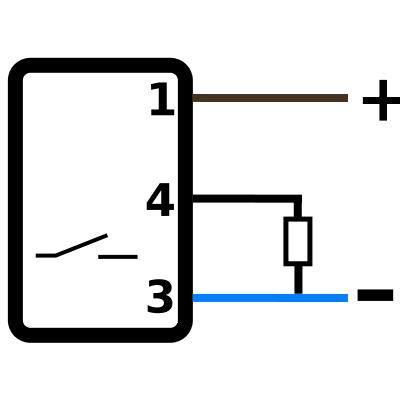

DCDGS-065-PSK-ST3 jest czujnikiem 3-przewodowym z wyjściem PNP NO. Po wykryciu metalowego obiektu wyjście sygnałowe podaje dodatni potencjał względem 0 V.

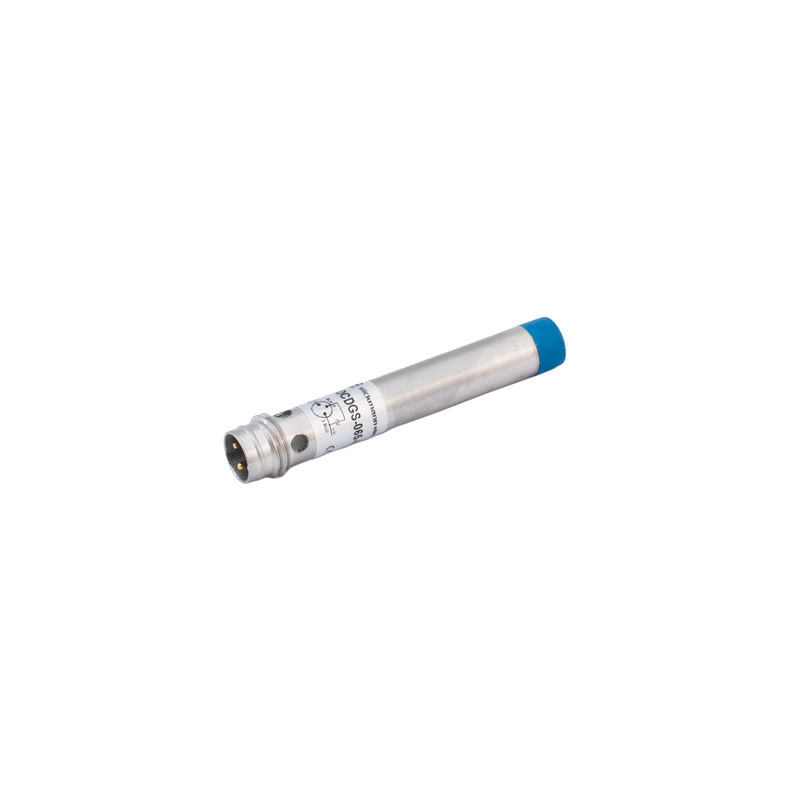

Do podłączenia służy męskie złącze M8x1 3-pin.

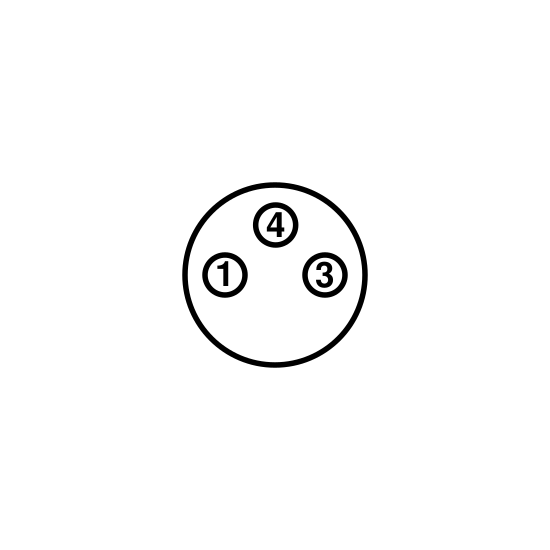

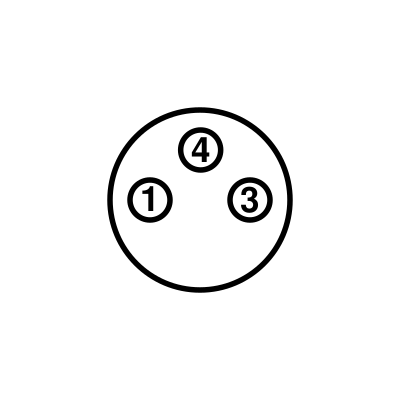

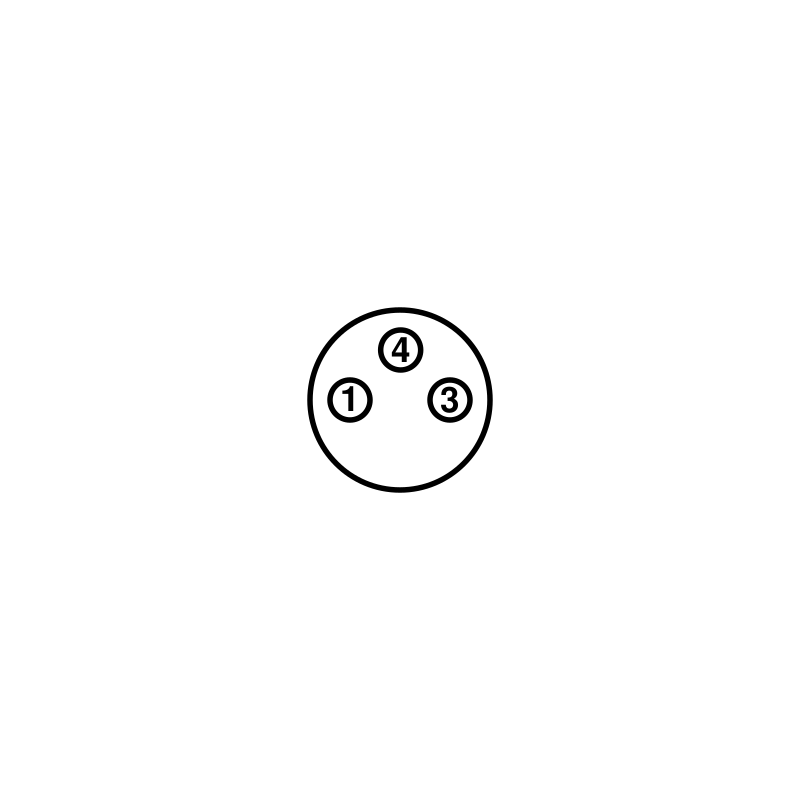

Rozmieszczenie pinów

• Pin 1 – zasilanie +10–30 V DC
• Pin 3 – 0 V
• Pin 4 – wyjście PNP NO

Zastosowanie standardowego złącza M8 umożliwia szybkie odłączenie czujnika od instalacji bez demontażu przewodu prowadzonego w maszynie.

Warunki pracy

Obudowa ze stali nierdzewnej oraz powierzchnia aktywna wykonana z PBT pozwalają stosować czujnik w typowych warunkach automatyki przemysłowej. Zakres temperatury pracy wynosi od -25°C do +70°C, a stopień ochrony IP67 zabezpiecza urządzenie przed pyłem i wodą w warunkach przewidzianych dla tej klasy ochrony.

Wyjście może być obciążone prądem do 200 mA i jest zabezpieczone przed zwarciem.

Warianty i akcesoria

Wariant z tej samej grupy Ø6,5 mm:

• DCDGM-65-PSK-ST3 – czujnik indukcyjny Ø6,5 mm, PNP NO, 2 mm, montaż zabudowany, złącze M8

Do złącza M8 3-pin można zastosować między innymi:

• Przewód M8 3-pin żeński kątowy, 2 m PVC – binder 77 3408 0000 20003-0200
• Przewód M8 3-pin żeński kątowy, 5 m PUR – binder 77 3408 0000 50003-0500
• Przewód M8 3-pin żeński prosty, 5 m PVC – binder 77 3406 0000 20003-0500
• Wszystkie przewody do czujników M8

Złącza M8 do samodzielnego montażu:

• Złącze M8 3-pin żeńskie proste – binder 99 3400 100 03
• Złącze M8 3-pin żeńskie kątowe – binder 99 3400 110 03
• Wszystkie złącza M8

Symbole porównawcze innych producentów

Przed zastosowaniem naszego czujnika zamiast dotychczas stosowanego należy porównać parametry techniczne obu modeli.

FAQ

Jakie materiały wykrywa DCDGS-065-PSK-ST3?

Czujnik wykrywa metale. Zasięg nominalny 4 mm odnosi się do stali, natomiast dla innych metali odległość detekcji jest mniejsza zgodnie ze współczynnikami korekcji.

Czy DCDGS-065-PSK-ST3 wykrywa aluminium?

Tak. Dla aluminium współczynnik korekcji wynosi 0,35 względem stali.

Czy czujnik wykrywa stal nierdzewną?

Tak. Współczynnik korekcji dla stali nierdzewnej wynosi 0,8.

Jaki jest zasięg DCDGS-065-PSK-ST3?

Nominalny zasięg czujnika wynosi 4 mm.

Czy DCDGS-065-PSK-ST3 można zamontować równo z metalową powierzchnią?

Nie. Jest to czujnik przeznaczony do montażu niezabudowanego, dlatego jego powierzchnia aktywna powinna wystawać poza otaczające elementy metalowe.

Jakie wyjście ma DCDGS-065-PSK-ST3?

Czujnik ma 3-przewodowe wyjście PNP NO.

Jak podłączyć czujnik?

Pin 1 służy do podłączenia dodatniego napięcia 10–30 V DC, pin 3 do 0 V, a pin 4 jest wyjściem PNP NO.

Jak szybko może przełączać DCDGS-065-PSK-ST3?

Częstotliwość przełączania wynosi 1 kHz, dzięki czemu czujnik może być stosowany także w aplikacjach wymagających szybkiej detekcji metalowych elementów.

Jakie jest maksymalne obciążenie wyjścia?

Maksymalny prąd obciążenia wyjścia wynosi 200 mA.

Jaki stopień ochrony ma czujnik?

DCDGS-065-PSK-ST3 ma stopień ochrony IP67.
