DCTGS-08-PSK-ST3Czujnik indukcyjny M8, PNP NO, 6 mm, długość 45 mm | Eickmann Elektronik DCTGS-08-PSK-ST3

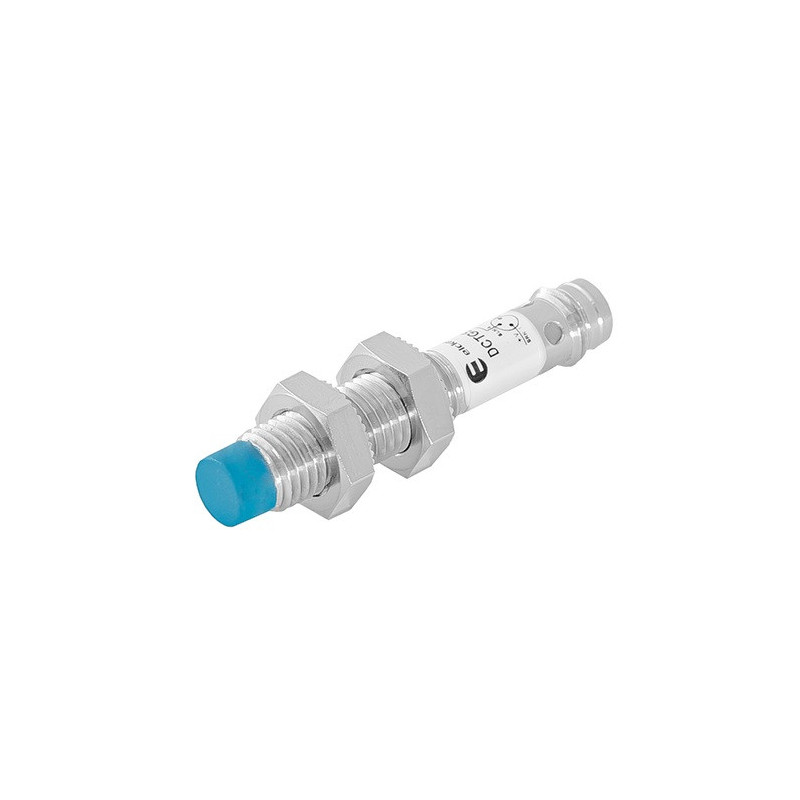

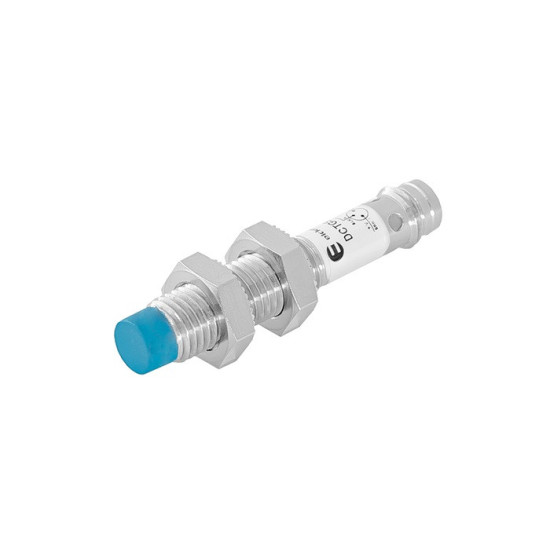

Model DCTGS-08-PSK-ST3 zapewnia nominalny zasięg 6 mm w gwintowanej obudowie M8x1. Tak duża odległość wykrywania pozwala zachować większy odstęp pomiędzy aktywnym czołem a metalowym elementem niż w przypadku standardowych czujników M8 o zasięgu 1,5–2 mm.

Czujnik ma 3-przewodowe wyjście PNP NO, częstotliwość przełączania 500 Hz i męskie złącze M8. Obudowa ze stali nierdzewnej ma długość 45 mm. Konstrukcja niezabudowana wymaga wysunięcia aktywnego czoła poza metalową powierzchnię montażową.

Zastosowanie

DCTGS-08-PSK-ST3 może być stosowany między innymi do:

• wykrywania metalowych części na przenośnikach,
• kontroli obecności elementu w gnieździe montażowym,
• sprawdzania położenia ruchomych części maszyny,
• kontroli wysunięcia mechanizmów i siłowników,
• zliczania metalowych detali,
• nadzorowania przepływu komponentów,
• pracy w maszynach montażowych i pakujących,
• współpracy z wejściami sterowników PLC.

Zasięg 6 mm sprawdza się szczególnie tam, gdzie nie można ustawić aktywnego czoła bezpośrednio przy wykrywanym elemencie.

Najważniejsze właściwości

• indukcyjna zasada działania,
• gwintowana obudowa M8x1,
• długość całkowita 45 mm,
• zasięg nominalny 6 mm,
• montaż niezabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 500 Hz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M8, 3-pin,
• obudowa ze stali nierdzewnej,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Aktywne czoło czujnika wytwarza pole elektromagnetyczne. Wprowadzenie metalowego przedmiotu w obszar tego pola powoduje zmianę warunków pracy układu i przełączenie wyjścia PNP NO.

Przy braku wykrywanego elementu wyjście pozostaje nieaktywne. Po wykryciu metalu czujnik przekazuje dodatni sygnał napięciowy do wejścia sterownika lub innego urządzenia sterującego.

Nominalny zasięg 6 mm odnosi się do standardowego celu wykonanego ze stali. Dla innych metali rzeczywista odległość przełączania jest mniejsza.

Współczynniki korekcji

Dla aluminium orientacyjna odległość wykrywania wynosi około 2,1 mm, czyli 6 mm × 0,35. Dla miedzi będzie to około 1,5 mm. W praktycznej instalacji punkt przełączania należy sprawdzić z użyciem docelowego elementu.

Montaż czujnika

DCTGS-08-PSK-ST3 jest przeznaczony do montażu niezabudowanego. Aktywne czoło powinno wystawać poza otaczającą powierzchnię metalową, ponieważ metal znajdujący się zbyt blisko strefy detekcji może powodować nieprawidłowe przełączanie.

Podczas instalacji należy zachować odstęp od:

• metalowych ścian i uchwytów,
• sąsiednich czujników indukcyjnych,
• elementów konstrukcyjnych znajdujących się przed czołem,
• przewodów i urządzeń mogących powodować silne zakłócenia.

Wymagane odległości montażowe należy przyjąć zgodnie z rysunkiem technicznym. Po zamocowaniu czujnika trzeba sprawdzić jego działanie przy minimalnym i maksymalnym położeniu wykrywanego elementu.

Podłączenie elektryczne

Czujnik jest wyposażony w męskie złącze M8x1, 3-pin. Przewód przyłączeniowy z żeńskim złączem M8 należy dobrać oddzielnie.

Rozmieszczenie pinów

Podczas podłączania należy zwrócić uwagę na kierunek widoku złącza. Widok wtyku czujnika i widok żeńskiego gniazda przewodu są względem siebie lustrzane.

Sygnalizacja LED

Wskaźnik umieszczony na obudowie ułatwia sprawdzenie stanu wyjścia podczas montażu, regulacji i diagnostyki.

Warunki pracy

Czujnik może pracować w temperaturze od −25°C do +70°C. Stopień ochrony IP67 zabezpiecza obudowę przed pyłem oraz skutkami czasowego zanurzenia w wodzie w warunkach przewidzianych dla tej klasy.

Zachowanie szczelności całego połączenia wymaga zastosowania właściwego żeńskiego przewodu M8 i prawidłowego dokręcenia nakrętki złącza.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik M8

• DCTGS-8-PSK-ST3 – zasięg 3 mm, montaż quasi-zabudowany
• DCUGL-8-PSK-ST3 – zasięg 4 mm, montaż quasi-zabudowany, długość 60 mm
• DCUGM-8-PSK-ST3 – zasięg 4 mm, montaż quasi-zabudowany, długość 32 mm
• DCDGS-8-PSK-ST3 – zasięg 2 mm, montaż zabudowany, złącze M8
• DCDGS-8-PSK-2m – zasięg 2 mm, montaż zabudowany, przewód 2 m

Akcesoria do podłączenia

• Złącze M8 żeńskie, proste, 3-pin, skręcane
• Przewód M8 żeński, kątowy, 3-pin, 2 m, PVC
• Przewód M8 żeński, kątowy, 3-pin, 5 m, PUR
• Wszystkie przewody do czujników M8

Symbole porównawcze innych producentów

Modele dobrano według rozmiaru obudowy M8, montażu niezabudowanego, wyjścia PNP NO oraz zasięgu możliwie zbliżonego do 6 mm. Przed zastosowaniem jako zamiennika należy porównać wymiary, przyłącze i warunki montażowe.

FAQ

Jakie materiały wykrywa DCTGS-08-PSK-ST3?

Czujnik wykrywa metale, między innymi stal, stal nierdzewną, aluminium, mosiądz i miedź. Rzeczywisty zasięg zależy od rodzaju materiału.

Czy zasięg 6 mm obowiązuje dla każdego metalu?

Nie. Zasięg nominalny odnosi się do standardowego celu stalowego. Metale nieżelazne są wykrywane z mniejszej odległości.

Czy czujnik można zamontować równo z metalową powierzchnią?

Nie. Jest to model niezabudowany, dlatego aktywne czoło powinno zostać wysunięte poza otaczający metal zgodnie z wymaganiami montażowymi.

Jakie wyjście ma czujnik?

DCTGS-08-PSK-ST3 ma 3-przewodowe wyjście PNP NO. Po wykryciu metalu wyjście podaje dodatni sygnał napięciowy.

Jak podłączyć czujnik?

Pin 1 służy do podania dodatniego napięcia zasilania, pin 3 należy połączyć z 0 V, a pin 4 jest wyjściem PNP NO.

Czy przewód jest częścią czujnika?

Nie. Czujnik ma bezpośrednie męskie złącze M8, 3-pin. Przewód z żeńskim złączem M8 należy zamówić oddzielnie.

Czy jest to czujnik bezpieczeństwa?

Nie. Jest to standardowy czujnik automatyki przeznaczony do wykrywania metalowych elementów. Nie powinien samodzielnie realizować funkcji związanych z ochroną osób.
