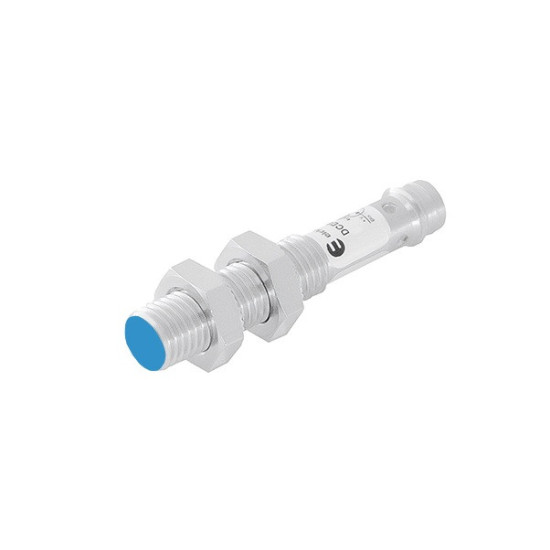

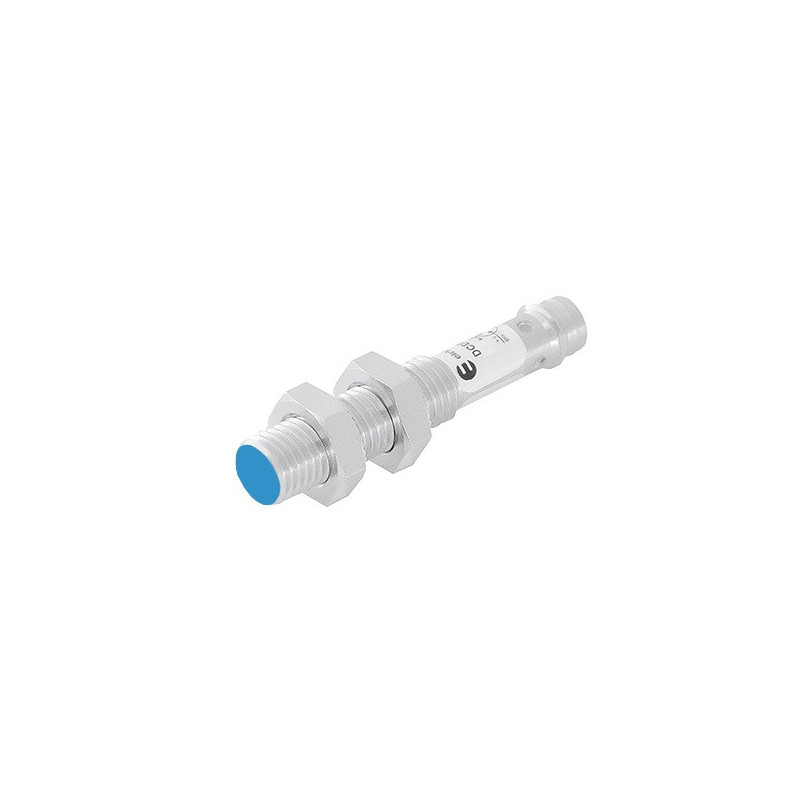

DCDGS-8-PSK-ST3Czujnik indukcyjny M8, PNP NO, 2 mm, długość 45 mm | Eickmann Elektronik DCDGS-8-PSK-ST3

Gwintowana obudowa M8 × 1 i długość 45 mm pozwalają umieścić czujnik w wąskiej części maszyny, przy prowadnicy albo bezpośrednio przy kontrolowanym mechanizmie. Model jest przeznaczony do bezkontaktowego rozpoznawania elementów metalowych.

Zasięg nominalny wynosi 2 mm, a zabudowane czoło można zamontować na poziomie metalowej powierzchni. Wyjście PNP NO, częstotliwość przełączania 2 kHz i męskie złącze M8 ułatwiają wykorzystanie czujnika w instalacjach współpracujących ze sterownikami PLC.

Zastosowanie

DCDGS-8-PSK-ST3 może pracować między innymi przy:

• kontroli położenia części metalowych,
• potwierdzaniu obecności detalu w gnieździe montażowym,
• wykrywaniu elementów na prowadnicach i przenośnikach,
• zliczaniu metalowych części przemieszczających się w maszynie,
• nadzorowaniu krańcowych położeń mechanizmu,
• kontroli pracy podajników i systemów sortujących,
• modernizacji instalacji wymagających czujnika M8 z wyjściem PNP NO.

Najważniejsze właściwości

• indukcyjna i bezkontaktowa zasada wykrywania,
• gwintowana obudowa M8 × 1,
• długość całkowita 45 mm,
• zasięg nominalny 2 mm,
• montaż zabudowany,
• wyjście tranzystorowe PNP NO,
• częstotliwość przełączania 2 kHz,
• napięcie zasilania 10–30 V DC,
• obciążenie wyjścia do 200 mA,
• męskie złącze M8, 3-pin,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

W aktywnym czole czujnika powstaje pole elektromagnetyczne. Gdy metalowy element znajdzie się w jego zasięgu, parametry pola ulegają zmianie, a elektronika przełącza wyjście PNP NO.

Nominalny zasięg 2 mm określono dla standardowego celu ze stali. W przypadku stali nierdzewnej, aluminium, mosiądzu lub miedzi rzeczywista odległość zadziałania będzie odpowiednio mniejsza.

Współczynniki korekcji

Przykładowo dla aluminium orientacyjny zasięg wynosi około 0,7 mm. Ostateczną odległość roboczą należy sprawdzić z rzeczywistym detalem, ponieważ wpływają na nią również jego wymiary, kształt i sposób ustawienia.

Montaż czujnika

DCDGS-8-PSK-ST3 jest przeznaczony do montażu zabudowanego. Aktywne czoło może znajdować się na poziomie otaczającej je metalowej powierzchni.

Podczas instalacji należy zachować odstępy od sąsiednich czujników oraz elementów, które nie są właściwym celem pomiarowym. Po dokręceniu nakrętek trzeba sprawdzić pewność wykrywania w całym zakresie ruchu maszyny.

Podłączenie elektryczne

Czujnik jest wyposażony w męskie złącze M8 × 1, 3-pin. Do jego podłączenia potrzebny jest przewód albo złącze żeńskie M8 o odpowiedniej liczbie styków.

Rozmieszczenie pinów

Przed uruchomieniem należy porównać numerację pinów z dokumentacją zastosowanego przewodu i wejścia sterownika.

Sygnalizacja LED

Wskaźnik LED na obudowie pozwala obserwować stan wyjścia podczas montażu i diagnostyki. Ułatwia to sprawdzenie, czy czujnik reaguje na detal w wymaganym miejscu, bez odczytywania stanu wejścia bezpośrednio w sterowniku.

Warunki pracy

Zakres temperatury pracy wynosi od −25°C do +70°C. Stopień ochrony IP67 zabezpiecza obudowę przed pyłem i skutkami krótkotrwałego zanurzenia w warunkach określonych dla tej klasy.

Deklarowana szczelność całego połączenia wymaga zastosowania kompatybilnego przewodu oraz prawidłowego dokręcenia złącza M8.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik o zbliżonej konstrukcji:

• DCDGM-8-PSK-ST3 – M8, PNP NO, 2 mm, krótsza obudowa 32 mm
• DCDGS-8-POK-ST3 – M8, zasięg 2 mm, wyjście PNP NC
• DCDGS-8-PSK-2m – M8, PNP NO, przewód o długości 2 m
• DCTGS-8-PSK-ST3 – M8, PNP NO, zasięg 3 mm
• DCUGM-8-PSK-ST3 – M8, PNP NO, zasięg 4 mm

Akcesoria do podłączenia:

• złącze M8 3-pin żeńskie, proste, skręcane
• przewód M8 3-pin żeński, kątowy, 2 m, PVC
• przewód M8 3-pin żeński, kątowy, 5 m, PUR
• wszystkie przewody do czujników M8

Symbole porównawcze innych producentów

Poniższe modele dobrano według gwintu M8, montażu zabudowanego, zasięgu około 2 mm, wyjścia PNP NO oraz podłączenia przez złącze M8. Nie są to automatycznie zamienniki 1:1. Przed wymianą należy porównać wymiary, częstotliwość, obciążalność, materiał obudowy i wymagania konkretnej instalacji.

FAQ

Jakie materiały wykrywa DCDGS-8-PSK-ST3?

Czujnik reaguje na metale, w tym stal, stal nierdzewną, aluminium, mosiądz i miedź. Rodzaj materiału wpływa na uzyskiwaną odległość wykrywania.

Czy czujnik można zamontować w metalowej powierzchni?

Tak. Zabudowane czoło pozwala osadzić czujnik na poziomie metalowej powierzchni montażowej. Trzeba jednak zachować wymagane odstępy od innych czujników i niekontrolowanych elementów metalowych.

Co oznacza wyjście PNP NO?

PNP oznacza, że po wykryciu metalu wyjście podaje dodatni potencjał zasilania. Funkcja NO oznacza wyjście normalnie otwarte, które przełącza się po pojawieniu się obiektu w strefie detekcji.

Jak podłączyć czujnik do instalacji?

Pin 1 służy do podania dodatniego napięcia 10–30 V DC, pin 3 jest połączony z 0 V, a pin 4 przekazuje sygnał z wyjścia PNP NO.

Czy czujnik nadaje się do zliczania szybko przemieszczających się części?

Częstotliwość przełączania 2 kHz pozwala stosować go w wielu dynamicznych aplikacjach. Maksymalna prędkość zliczania zależy również od wielkości detalu, odstępu między elementami i szybkości wejścia sterownika.

Czy czujnik może pracować w wilgotnym środowisku?

Stopień ochrony IP67 zapewnia ochronę przed pyłem i krótkotrwałym zanurzeniem. Złącze M8 musi być prawidłowo dokręcone, aby połączenie zachowało odpowiednią szczelność.

Czy wskazane modele konkurencyjne są bezpośrednimi zamiennikami?

Nie w każdym zastosowaniu. Pomimo zgodności podstawowych parametrów poszczególne modele różnią się długością, częstotliwością, obciążeniem wyjścia lub materiałem obudowy. Każdą wymianę należy sprawdzić pod kątem konkretnej maszyny.
