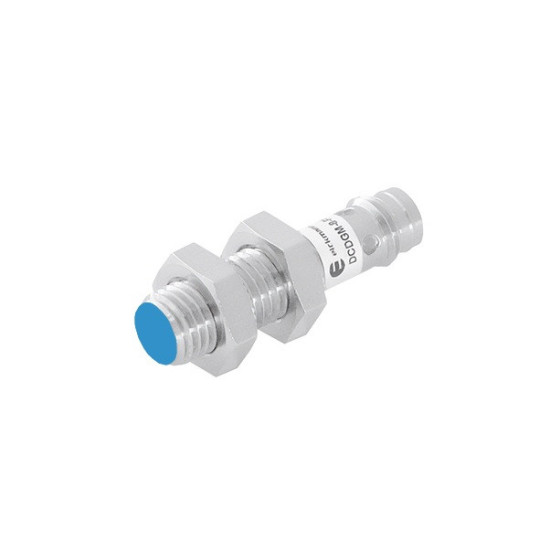

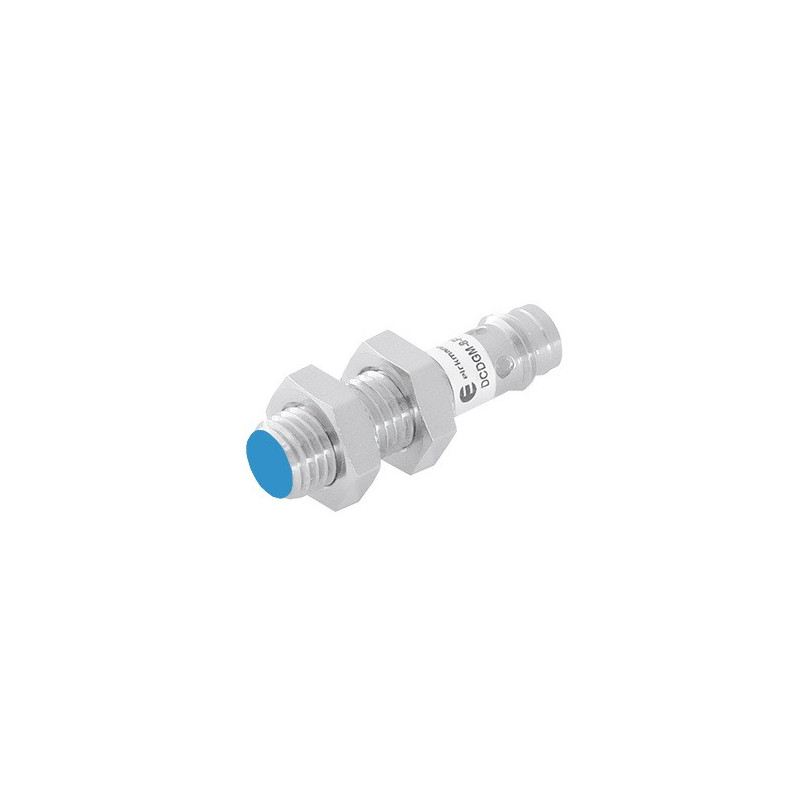

DCUGM-8-PSK-ST3Czujnik indukcyjny M8, PNP NO, 4 mm, długość 32 mm | Eickmann Elektronik DCUGM-8-PSK-ST3

DCUGM-8-PSK-ST3 to indukcyjny czujnik zbliżeniowy przeznaczony do wykrywania metalowych części w maszynach i instalacjach automatyki. Łączy gwintowaną obudowę M8 z zasięgiem nominalnym 4 mm oraz wyjściem PNP NO.

Korpus ma zaledwie 32 mm długości, dlatego czujnik można zastosować w konstrukcjach o niewielkiej głębokości montażowej. Bezpośrednie, męskie złącze M8 ułatwia wymianę urządzenia bez prowadzenia nowego przewodu przez maszynę.

Zastosowanie

Czujnik DCUGM-8-PSK-ST3 może być wykorzystywany między innymi do:

• kontroli obecności metalowych części,
• wykrywania położenia elementów ruchomych,
• nadzorowania pozycji uchwytów i ograniczników,
• zliczania detali na stanowiskach produkcyjnych,
• kontroli podajników i mechanizmów transportowych,
• wykrywania części w maszynach montażowych,
• zabudowy w miejscach o ograniczonej głębokości.

Najważniejsze właściwości

• indukcyjna zasada wykrywania,
• gwintowana obudowa M8x1,
• długość całkowita 32 mm,
• zasięg nominalny 4 mm,
• montaż quasi-zabudowany,
• wyjście PNP NO,
• instalacja 3-przewodowa,
• częstotliwość przełączania 500 Hz,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M8x1, 3-pin,
• mosiężna obudowa i czoło z PBT,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik wytwarza pole elektromagnetyczne przed aktywnym czołem. Metalowy obiekt znajdujący się w tym obszarze zmienia parametry pola, co powoduje przełączenie wyjścia PNP NO.

Zasięg nominalny 4 mm określono dla standardowego celu ze stali. Przy wykrywaniu stali nierdzewnej, aluminium, mosiądzu lub miedzi dostępna odległość robocza może być mniejsza.

Współczynniki korekcji

Współczynnik pozwala orientacyjnie oszacować zmianę zasięgu. Przykładowo dla aluminium wartość 0,35 oznacza, że rzeczywista odległość wykrywania będzie wyraźnie mniejsza niż nominalne 4 mm podane dla stali.

Montaż quasi-zabudowany

DCUGM-8-PSK-ST3 jest przeznaczony do montażu quasi-zabudowanego. Taka konstrukcja pozwala uzyskać większy zasięg niż w typowym czujniku M8 montowanym całkowicie licowanie, ale wymaga pozostawienia odpowiedniej wolnej przestrzeni wokół aktywnego czoła.

Czujnika nie należy traktować jak wersji w pełni zabudowanej. Metal znajdujący się zbyt blisko czoła może ograniczyć zasięg, zmienić punkt przełączania albo spowodować niepożądaną aktywację. Po instalacji należy sprawdzić działanie z docelowym materiałem i rzeczywistą odległością roboczą.

Podłączenie elektryczne

Czujnik ma męskie złącze M8x1, 3-pin. Odpowiedni przewód żeński należy dobrać osobno.

Rozmieszczenie pinów

Wyjście PNP po wykryciu metalowego obiektu podaje dodatni potencjał na wejście sterownika lub innego podłączonego układu.

Sygnalizacja LED

Wskaźnik LED na korpusie umożliwia obserwowanie stanu wyjścia podczas uruchamiania i diagnostyki.

Warunki pracy

Mosiężny korpus i stopień ochrony IP67 pozwalają stosować czujnik w typowych instalacjach przemysłowych narażonych na pył oraz kontakt z wilgocią. Dopuszczalna temperatura otoczenia wynosi od −25°C do +70°C.

Deklarowany stopień ochrony kompletnego połączenia zależy również od prawidłowego doboru i dokręcenia żeńskiego przewodu M8.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik o podobnej konstrukcji:

• DCDGM-8-PSK-ST3 – czujnik M8, zasięg 2 mm, montaż zabudowany
• DCUGL-8-PSK-ST3 – czujnik M8, zasięg 4 mm, dłuższa obudowa
• DCTGS-8-PSK-ST3 – czujnik M8, zasięg 3 mm
• DCTGS-08-PSK-ST3 – czujnik M8, zasięg 6 mm, montaż niezabudowany

Akcesoria do podłączenia:

• złącze M8 3-pin żeńskie, proste, skręcane
• przewód M8 3-pin żeński, kątowy, 2 m, PVC
• przewód M8 3-pin żeński, kątowy, 5 m, PUR
• wszystkie przewody do czujników M8

Symbole porównawcze innych producentów

Poniższe modele dobrano według rozmiaru M8, wyjścia PNP NO, zasięgu zbliżonego do 4 mm oraz połączenia wtykowego. Nie wszystkie są bezpośrednimi zamiennikami DCUGM-8-PSK-ST3.

FAQ

Jakie materiały wykrywa DCUGM-8-PSK-ST3?

Czujnik wykrywa metale, w tym stal, stal nierdzewną, aluminium, mosiądz i miedź. Rodzaj metalu wpływa na rzeczywistą odległość wykrywania.

Czy zasięg 4 mm obowiązuje dla każdego metalu?

Nie. Nominalne 4 mm odnosi się do standardowego celu stalowego. Dla metali nieżelaznych zasięg należy skorygować zgodnie ze współczynnikami podanymi w tabeli.

Czy czujnik można zamontować całkowicie w metalu?

Jest to model quasi-zabudowany, dlatego wokół aktywnego czoła trzeba pozostawić przestrzeń wymaganą dla tego rodzaju montażu. Nie należy instalować go tak samo jak czujnika w pełni zabudowanego.

Co oznacza wyjście PNP NO?

Po wykryciu metalowego obiektu wyjście PNP podaje dodatnie napięcie. Funkcja NO oznacza, że w normalnym stanie wyjście pozostaje nieaktywne.

Czy przewód znajduje się w komplecie?

Czujnik ma bezpośrednie męskie złącze M8, 3-pin. Żeński przewód M8 należy dobrać osobno.

Czy czujnik nadaje się do szybkiego zliczania części?

Częstotliwość 500 Hz pozwala obsługiwać wiele typowych procesów zliczania i kontroli położenia. Dla bardzo szybkich aplikacji należy sprawdzić wymaganą częstotliwość oraz czas obecności detalu w polu detekcji.

Czy DCUGM-8-PSK-ST3 jest czujnikiem bezpieczeństwa?

Nie. Jest to standardowy czujnik automatyki i nie powinien realizować funkcji, od których zależy bezpieczeństwo osób.

Czy czujnik może pracować w wilgotnym środowisku?

Stopień ochrony IP67 zapewnia ochronę przed pyłem i czasowym zanurzeniem w warunkach określonych dla tej klasy. Złącze M8 musi być prawidłowo dobrane i dokręcone.
