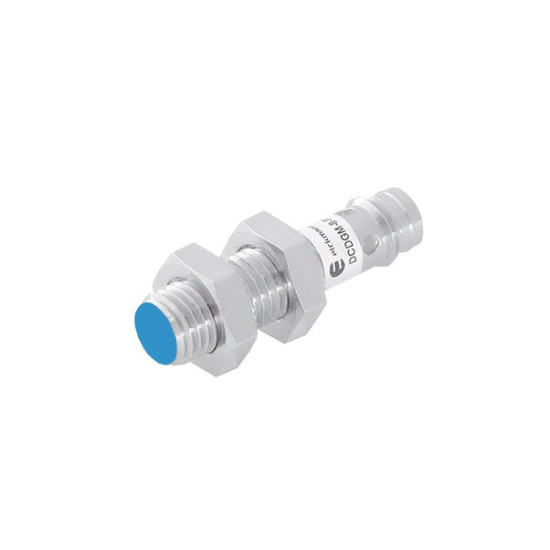

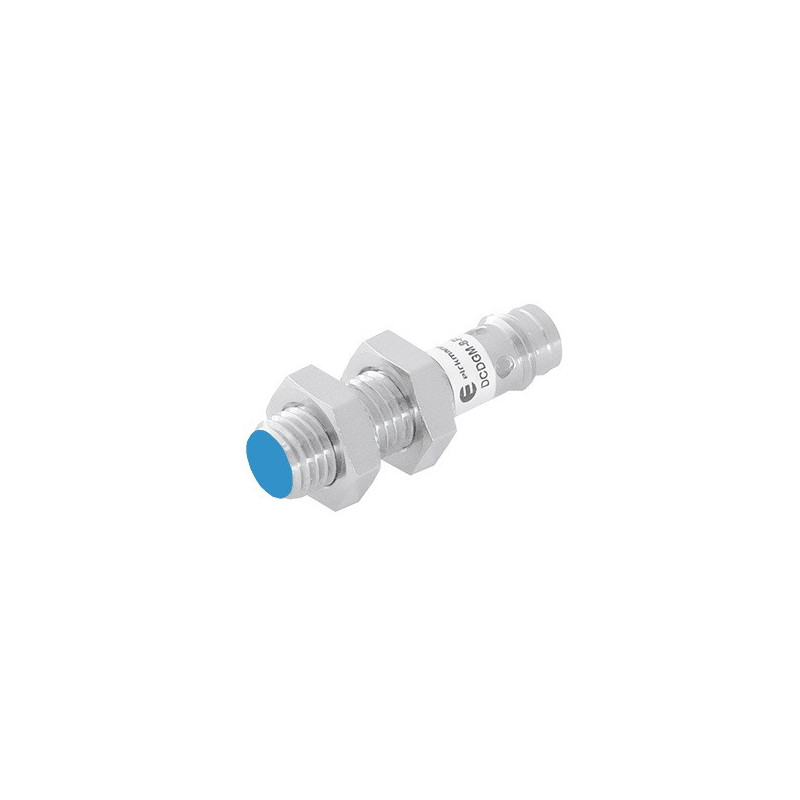

DCDGM-8-PSK-ST3Czujnik indukcyjny M8, PNP NO, 2 mm, długość 32 mm | Eickmann Elektronik DCDGM-8-PSK-ST3

Obudowa o długości 32 mm odróżnia ten model od dłuższych czujników M8 i ułatwia montaż w zwartej konstrukcji maszyny. Gwint M8 × 1 pozwala ustawić położenie aktywnego czoła, a dwie nakrętki umożliwiają mechaniczne unieruchomienie czujnika.

DCDGM-8-PSK-ST3 wykrywa metalowe elementy z zasięgu nominalnego 2 mm. Ma zabudowane czoło, wyjście PNP NO i męskie złącze M8, dlatego może zostać podłączony przewodem czujnikowym bez wykonywania połączenia na stałe.

Zastosowanie

Czujnik sprawdzi się między innymi w:

• kontroli obecności części w gniazdach montażowych,
• wykrywaniu położenia metalowych ograniczników,
• nadzorowaniu ruchu siłowników i mechanizmów,
• zliczaniu detali na podajnikach,
• kontroli elementów w chwytakach,
• maszynach o ograniczonej przestrzeni montażowej,
• instalacjach współpracujących z wejściami PNP sterowników PLC.

Najważniejsze właściwości

• indukcyjna zasada działania,
• gwintowana obudowa M8 × 1,
• długość całkowita 32 mm,
• obudowa ze stali nierdzewnej,
• zasięg nominalny 2 mm,
• montaż zabudowany,
• wyjście PNP NO,
• częstotliwość przełączania 2 kHz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• zintegrowane męskie złącze M8, 3-pin,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik wytwarza pole elektromagnetyczne przed aktywną powierzchnią. Metalowy przedmiot znajdujący się w tym polu powoduje zmianę warunków pracy układu i przełączenie wyjścia PNP NO.

Zasięg nominalny 2 mm określono dla standardowego celu stalowego. Inne metale mogą zostać wykryte z mniejszej odległości, zależnej od ich właściwości oraz wymiarów detalu.

Współczynniki korekcji

Dla elementu aluminiowego orientacyjny zasięg wynosi około 0,7 mm, a dla miedzi około 0,5 mm. Przed uruchomieniem maszyny należy sprawdzić czujnik z rzeczywistym materiałem i wymaganą odległością roboczą.

Montaż czujnika

Zabudowane czoło pozwala zamontować aktywną powierzchnię na poziomie otaczającego metalu. Rozwiązanie to ułatwia ochronę czujnika przed przypadkowym uderzeniem przez przemieszczający się mechanizm.

Podczas instalacji trzeba zachować odpowiednie odstępy od sąsiednich czujników i innych elementów metalowych. Nakrętki należy dokręcać z wyczuciem, bez przekraczania momentu dopuszczalnego dla obudowy M8.

Podłączenie elektryczne

DCDGM-8-PSK-ST3 ma zintegrowane męskie złącze M8 × 1, 3-pin. Czujnik nie jest wyposażony w przewód, dlatego wymaga kompatybilnego przewodu ze złączem żeńskim M8.

Rozmieszczenie pinów

Przed podłączeniem należy sprawdzić numerację pinów na zastosowanym przewodzie oraz schemat wejścia sterownika.

Sygnalizacja LED

Wskaźnik LED pokazuje stan przełączenia wyjścia. Pozwala szybko skontrolować działanie czujnika podczas ustawiania odległości, próbnego uruchomienia maszyny i późniejszej diagnostyki.

Warunki pracy

Obudowa ze stali nierdzewnej oraz stopień ochrony IP67 pozwalają stosować czujnik w typowych warunkach przemysłowych. Zakres temperatury pracy wynosi od −25°C do +70°C.

Stopień ochrony kompletnego połączenia zależy również od kompatybilności i prawidłowego dokręcenia żeńskiego złącza przewodu.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik w obudowie M8:

• DCDGS-8-PSK-ST3 – PNP NO, zasięg 2 mm, długość 45 mm
• DCDGS-8-POK-ST3 – zasięg 2 mm, wyjście PNP NC
• DCDGS-8-PSK-2m – PNP NO, zasięg 2 mm, przewód 2 m
• DCTGS-8-PSK-ST3 – PNP NO, zasięg 3 mm
• DCUGM-8-PSK-ST3 – PNP NO, zasięg 4 mm

Akcesoria do podłączenia:

• złącze M8 3-pin żeńskie, proste, skręcane
• przewód M8 3-pin żeński, kątowy, 5 m, PVC
• przewód M8 3-pin żeński, kątowy, 2 m, PVC
• wszystkie przewody do czujników M8

Symbole porównawcze innych producentów

Modele dobrano według obudowy M8, montażu zabudowanego, zasięgu 2 mm, wyjścia PNP NO i podłączenia przez złącze M8. Różnice wymiarowe i elektryczne oznaczają, że przed wymianą trzeba sprawdzić warunki konkretnej aplikacji.

FAQ

Jakie elementy wykrywa DCDGM-8-PSK-ST3?

Czujnik wykrywa przedmioty metalowe, między innymi wykonane ze stali, stali nierdzewnej, aluminium, mosiądzu i miedzi. Rodzaj materiału wpływa na rzeczywisty zasięg.

Czym ten model różni się od DCDGS-8-PSK-ST3?

DCDGM-8-PSK-ST3 ma obudowę o długości 32 mm. DCDGS-8-PSK-ST3 jest dłuższy i mierzy 45 mm. Podstawowe parametry detekcji i wyjścia są zbliżone.

Czy czujnik można zabudować w metalu?

Tak. Jest to wykonanie zabudowane, dlatego aktywne czoło może zostać umieszczone na poziomie metalowej powierzchni montażowej.

Czy czujnik jest dostarczany z przewodem?

Nie. Model ma zintegrowane męskie złącze M8, 3-pin. Odpowiedni przewód żeński M8 należy dobrać osobno.

Jak działa wyjście PNP NO?

Po wykryciu metalu wyjście PNP podaje dodatni potencjał na pin sygnałowy. Funkcja NO oznacza, że wyjście jest normalnie otwarte i przełącza się po pojawieniu się celu.

Czy częstotliwość 2 kHz pozwala zliczać ruchome części?

Tak, w wielu aplikacjach przemysłowych. Rzeczywista możliwa częstotliwość zliczania zależy również od wielkości elementów, odstępu między nimi oraz parametrów wejścia sterownika.

Czy modele z tabeli są zamiennikami 1:1?

Nie zawsze. Przed zamianą trzeba porównać długość korpusu, częstotliwość, obciążalność wyjścia, materiał obudowy, układ pinów i warunki montażu.
