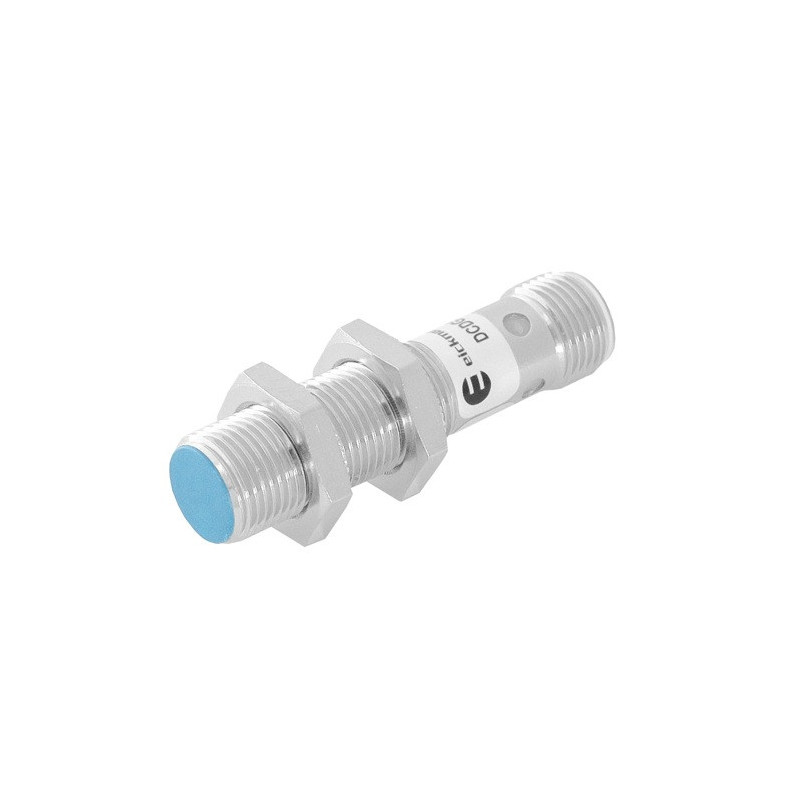

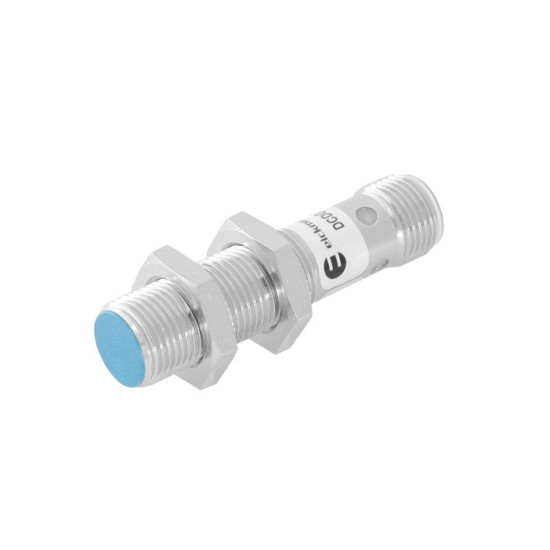

DCDGS-12-PSK-ST4Czujnik indukcyjny M12, PNP NO, 4 mm, długość 50 mm | Eickmann Elektronik DCDGS-12-PSK-ST4

DCDGS-12-PSK-ST4 wykrywa metalowe elementy bez kontaktu mechanicznego, dzięki czemu nadaje się do kontroli obecności, położenia i ruchu części w maszynach. Gwintowana obudowa M12x1 ma długość 50 mm i może zostać zamontowana licowo w metalowym elemencie konstrukcyjnym.

Zasięg nominalny wynosi 4 mm, a wyjście PNP NO współpracuje z typowymi wejściami sterowników PLC zasilanych napięciem stałym. Częstotliwość przełączania 1 kHz pozwala wykorzystać czujnik również przy szybko przemieszczających się detalach. Podłączenie wykonuje się za pomocą męskiego złącza M12 z kodowaniem A.

Zastosowanie

Czujnik DCDGS-12-PSK-ST4 może być stosowany między innymi do:

• kontroli obecności metalowych części,
• sprawdzania położenia elementów maszyn,
• nadzorowania wysunięcia mechanizmu,
• zliczania detali na przenośniku,
• wykrywania metalowych ograniczników,
• kontroli uchwytów i oprzyrządowania,
• pracy w maszynach montażowych,
• współpracy ze sterownikami PLC.

Najważniejsze właściwości

• indukcyjna i bezkontaktowa zasada działania,
• gwintowana obudowa M12x1,
• długość całkowita 50 mm,
• zasięg nominalny 4 mm,
• montaż zabudowany,
• wyjście PNP NO,
• układ elektryczny 3-przewodowy,
• częstotliwość przełączania 1 kHz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M12 z kodowaniem A,
• mosiężna obudowa i czoło z PBT,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik wytwarza pole elektromagnetyczne przed aktywną powierzchnią. Zbliżenie metalowego przedmiotu zmienia parametry tego pola, co powoduje przełączenie tranzystorowego wyjścia PNP NO.

Zasięg nominalny 4 mm został określony dla standardowego celu wykonanego ze stali. Przy wykrywaniu metali nieżelaznych rzeczywista odległość przełączania jest odpowiednio mniejsza.

Współczynniki korekcji

Przykładowo współczynnik 0,35 dla aluminium oznacza, że orientacyjny zasięg może wynosić około 35% wartości uzyskiwanej dla standardowego celu stalowego. Ostateczny punkt przełączania należy sprawdzić na rzeczywistym detalu.

Montaż czujnika

DCDGS-12-PSK-ST4 jest przeznaczony do montażu zabudowanego. Aktywne czoło można umieścić na poziomie otaczającej je powierzchni metalowej.

Przy instalacji należy uwzględnić odległość od innych czujników i elementów mogących wpływać na pole detekcji. Po zamontowaniu warto sprawdzić punkt przełączania z docelowym materiałem, kształtem i wielkością wykrywanego elementu.

Podłączenie elektryczne

Czujnik ma wyjście PNP NO i pracuje w układzie 3-przewodowym. Do połączenia z instalacją służy męskie złącze M12 z kodowaniem A.

Rozmieszczenie pinów

Określenie „4-pin” opisuje standard złącza M12, natomiast „3-przewodowy” odnosi się do liczby połączeń wykorzystywanych przez czujnik.

Warunki pracy

Zakres temperatury pracy wynosi od −25°C do +70°C. Mosiężny korpus zabezpiecza elektronikę i umożliwia stabilne zamocowanie czujnika w uchwycie lub gwintowanym otworze.

Stopień ochrony IP67 oznacza ochronę przed pyłem oraz skutkami krótkotrwałego zanurzenia w warunkach określonych dla tej klasy. Dla zachowania szczelności złącze M12 powinno być prawidłowo skręcone z dopasowanym przewodem.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik M12 dostępne w sklepie:

• DCDGS-12-POK-ST4 – PNP NC, zasięg 4 mm
• DCDGL-12-PSK-ST4 – PNP NO, zasięg 4 mm, długość 68 mm
• DCTGL-12-PSK-ST4 – PNP NO, zasięg 6 mm, montaż quasi-zabudowany
• DCUGS-12-PSK-ST4 – PNP NO, zasięg 8 mm
• Wszystkie czujniki indukcyjne M12

Akcesoria do podłączenia:

• złącze M12 4-pin żeńskie, proste, skręcane
• przewód M12 4-pin żeński, kątowy, 2 m, PVC
• przewód M12 4-pin żeński, kątowy, 5 m, PUR
• wszystkie przewody do czujników M12

Symbole porównawcze innych producentów

Poniższe modele dobrano według rozmiaru M12, zasięgu 4 mm, montażu zabudowanego, wyjścia PNP NO i podłączenia za pomocą złącza. Nie są to deklarowane zamienniki 1:1. Przed wyborem należy sprawdzić wskazane różnice oraz wymagania konkretnej instalacji.

FAQ

Jakie materiały wykrywa DCDGS-12-PSK-ST4?

Czujnik wykrywa metale, w tym stal, stal nierdzewną, aluminium, mosiądz i miedź. Rodzaj materiału wpływa na rzeczywistą odległość przełączania.

Czy czujnik można zamontować w metalowej powierzchni?

Tak. Konstrukcja zabudowana pozwala umieścić aktywne czoło na poziomie otaczającej powierzchni metalowej.

Jakie wyjście ma czujnik?

DCDGS-12-PSK-ST4 ma tranzystorowe wyjście PNP NO, czyli normalnie otwarte.

Czy zasięg 4 mm jest dostępny dla każdego metalu?

Nie. Wartość nominalna dotyczy standardowego celu stalowego. Dla aluminium, mosiądzu, miedzi i stali nierdzewnej należy uwzględnić współczynniki korekcji.

Czy czujnik jest 3-przewodowy, czy 4-pinowy?

Czujnik pracuje w układzie 3-przewodowym. Jest podłączany przez złącze standardu M12, w którym wykorzystywane są styki 1, 3 i 4, a pin 2 pozostaje wolny.

Jak podłączyć czujnik do sterownika PLC?

Pin 1 należy podłączyć do dodatniego napięcia zasilania, pin 3 do 0 V, a pin 4 do odpowiedniego wejścia sterownika.

Czy czujnik może pracować w zapylonym lub wilgotnym miejscu?

Stopień ochrony IP67 pozwala stosować go w typowych warunkach przemysłowych z obecnością pyłu i wilgoci. Złącze przewodu musi być właściwie dokręcone.

Czy modele z tabeli są bezpośrednimi zamiennikami?

Mają zbliżone najważniejsze parametry, ale różnią się między innymi długością, częstotliwością, obciążeniem i zakresem temperatur. Przed wymianą należy porównać pełną dokumentację oraz warunki montażu.
