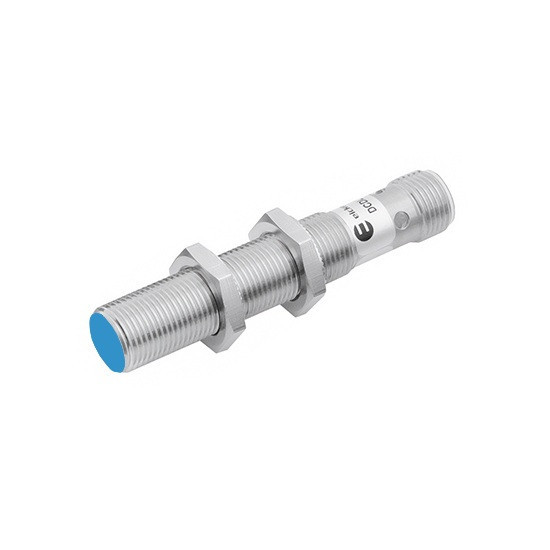

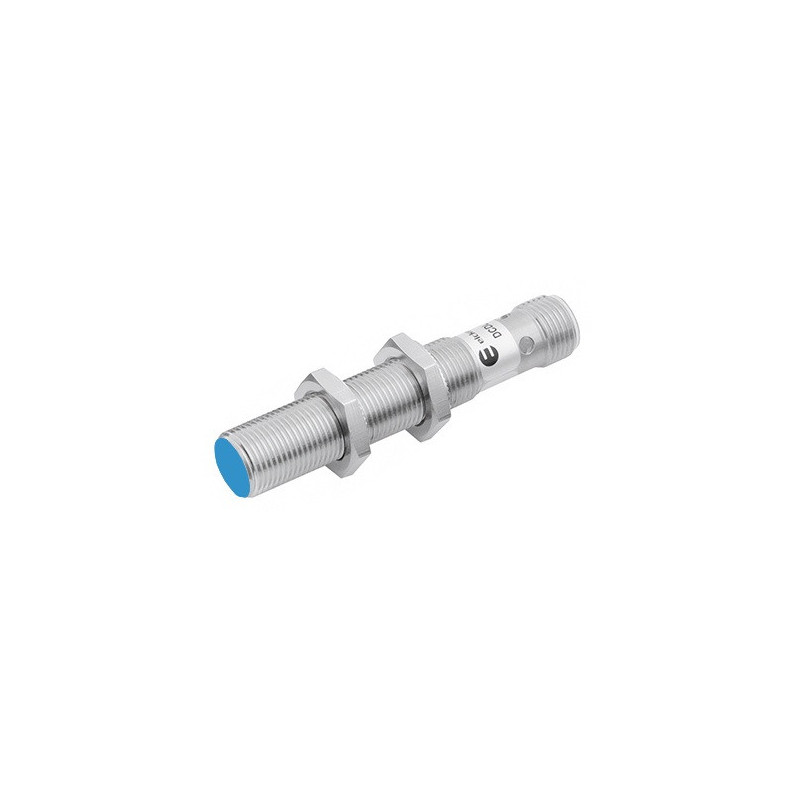

DCUGL-12-PSK-ST4Czujnik indukcyjny M12, PNP NO, 8 mm, długość 68 mm | Eickmann Elektronik DCUGL-12-PSK-ST4

DCUGL-12-PSK-ST4 łączy zasięg nominalny 8 mm z montażem quasi-zabudowanym. Taka konstrukcja ułatwia umieszczenie czujnika blisko metalowych elementów maszyny, zapewniając jednocześnie większą odległość wykrywania niż w typowych modelach zabudowanych o tej samej średnicy.

Gwintowana obudowa M12 × 1 ma długość 68 mm. Czujnik pracuje w układzie PNP NO z częstotliwością przełączania 800 Hz, a męskie złącze M12 pozwala szybko odłączyć urządzenie podczas montażu lub serwisowania maszyny.

Zastosowanie

Czujnik DCUGL-12-PSK-ST4 sprawdzi się między innymi w:

• wykrywaniu metalowych części maszyn,
• kontroli obecności i położenia detali,
• nadzorowaniu ruchu elementów mechanicznych,
• zliczaniu części na przenośnikach,
• maszynach montażowych i pakujących,
• urządzeniach transportu wewnętrznego,
• aplikacjach współpracujących ze sterownikami PLC,
• stanowiskach wymagających większego zasięgu w obudowie M12.

Najważniejsze właściwości

• indukcyjna zasada działania,
• gwintowana obudowa M12 × 1,
• długość całkowita 68 mm,
• zasięg nominalny 8 mm,
• montaż quasi-zabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 800 Hz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M12, 4-pin, kodowanie A,
• obudowa wykonana z mosiądzu,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik wytwarza pole elektromagnetyczne przed aktywną powierzchnią. Gdy metalowy przedmiot znajdzie się w strefie detekcji, zmiana tego pola powoduje przełączenie wyjścia PNP NO.

Zasięg nominalny 8 mm określono dla standardowego celu wykonanego ze stali. Przy wykrywaniu metali nieżelaznych rzeczywista odległość działania zmniejsza się zgodnie z właściwym współczynnikiem korekcji.

Współczynniki korekcji

Przykładowo dla aluminium orientacyjna odległość wykrywania wynosi około 2,8 mm, natomiast dla miedzi około 2 mm. Ostateczny zasięg należy sprawdzić z rzeczywistym detalem używanym w maszynie.

Montaż czujnika

DCUGL-12-PSK-ST4 jest przeznaczony do montażu quasi-zabudowanego. Korpus może znajdować się częściowo w metalowym uchwycie, ale aktywne czoło wymaga większej wolnej przestrzeni niż w czujniku przeznaczonym do pełnego montażu zabudowanego.

Podczas projektowania mocowania należy zachować odstępy od otaczających elementów metalowych i sąsiednich czujników zgodnie z rysunkiem montażowym. Po instalacji warto przeprowadzić próbę z docelowym materiałem, jego rzeczywistym rozmiarem oraz wymaganą odległością roboczą.

Podłączenie elektryczne

Czujnik jest wyposażony w męskie złącze M12x1, 4-pin, z kodowaniem A. Układ elektryczny wykorzystuje trzy styki, natomiast pin 2 pozostaje wolny.

Rozmieszczenie pinów

Sygnalizacja LED

Wskaźnik LED sygnalizuje stan przełączenia wyjścia. Ułatwia to sprawdzenie położenia czujnika, ustawienie wymaganej odległości roboczej oraz szybką diagnostykę podczas obsługi maszyny.

Warunki pracy

Mosiężna obudowa i stopień ochrony IP67 pozwalają stosować czujnik w typowych instalacjach przemysłowych narażonych na pył i kontakt z wodą. Dopuszczalny zakres temperatury pracy wynosi od −25°C do +70°C.

Dla zachowania szczelności połączenia współpracujące złącze żeńskie powinno być prawidłowo osadzone i dokręcone. Przewód należy poprowadzić w sposób ograniczający naprężenia działające na złącze czujnika.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik w obudowie M12:

• DCUGS-12-PSK-ST4 – zasięg 8 mm, krótsza obudowa
• DCTGL-12-PSK-ST4 – zasięg 6 mm, montaż quasi-zabudowany
• DCDGS-012-PSK-ST4 – zasięg 8 mm, montaż niezabudowany
• DCTGL-012-PSK-ST4 – zasięg 10 mm, montaż niezabudowany
• DCDGL-12-PSK-ST4 – zasięg 4 mm, montaż zabudowany

Akcesoria do podłączenia:

• złącze M12 żeńskie, proste, 4-pin, skręcane
• przewód M12 żeński, kątowy, 2 m, PVC
• przewód M12 żeński, kątowy, 5 m, PUR
• wszystkie przewody do czujników M12
• wszystkie złącza M12

Symbole porównawcze innych producentów

Poniższe modele dobrano według średnicy M12, zasięgu 8 mm, wyjścia PNP NO i podłączenia za pomocą złącza M12. Różnice w sposobie montażu, długości korpusu i parametrach przełączania należy uwzględnić przed zastosowaniem zamiennika.

FAQ

Co oznacza montaż quasi-zabudowany?

Czujnik może być częściowo otoczony metalowym uchwytem, ale jego aktywne czoło wymaga zachowania określonej wolnej przestrzeni. Nie należy montować go tak samo jak czujnika całkowicie zabudowanego.

Jakie metale wykrywa DCUGL-12-PSK-ST4?

Czujnik reaguje na stal, stal nierdzewną, aluminium, mosiądz, miedź oraz inne metale przewodzące. Największy zasięg uzyskuje dla standardowego celu stalowego.

Czy zasięg 8 mm obowiązuje również dla aluminium?

Nie. Dla aluminium współczynnik korekcji wynosi 0,35, dlatego orientacyjny zasięg jest mniejszy i wynosi około 2,8 mm.

Jak działa wyjście PNP NO?

Po wykryciu metalowego obiektu wyjście PNP podaje dodatni potencjał na wejście sterownika. Funkcja NO oznacza, że w stanie bez wykrytego obiektu wyjście pozostaje normalnie otwarte.

Jak podłączyć czujnik do sterownika PLC?

Pin 1 należy podłączyć do dodatniego napięcia zasilania, pin 3 do 0 V, a pin 4 do wejścia sygnałowego sterownika. Pin 2 nie jest używany.

Czy czujnik ma zintegrowany przewód?

Nie. DCUGL-12-PSK-ST4 ma męskie złącze M12, dlatego wymaga przewodu zakończonego odpowiednim złączem żeńskim.

Czy czujnik może pracować w wilgotnym środowisku?

Stopień ochrony IP67 pozwala stosować czujnik w środowisku przemysłowym narażonym na pył i wodę, pod warunkiem prawidłowego dokręcenia współpracującego złącza M12.
