DCDGL-12-NSK-ST4Czujnik indukcyjny M12, NPN NO, 4 mm, długość 68 mm | Eickmann Elektronik DCDGL-12-NSK-ST4

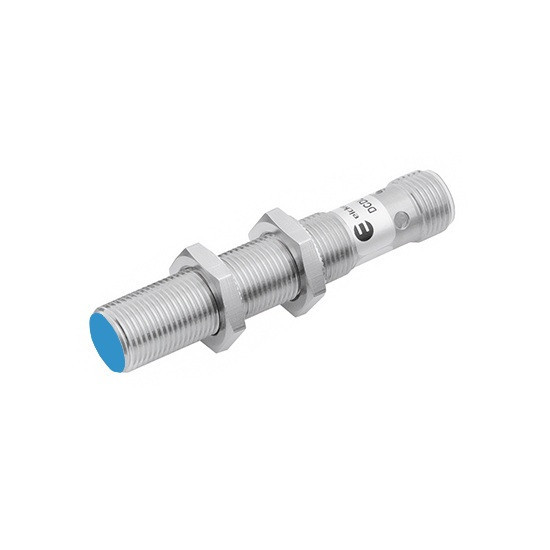

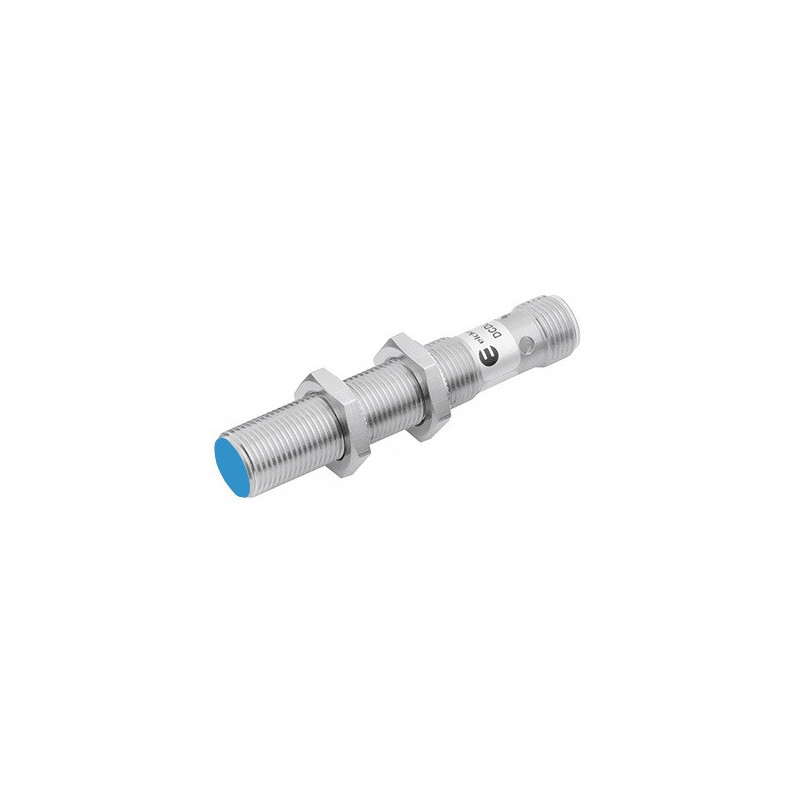

DCDGL-12-NSK-ST4 łączy zwiększony zasięg 4 mm z długą, gwintowaną obudową M12 o długości 68 mm. Zastosowane wyjście NPN NO po wykryciu metalowego przedmiotu przełącza sygnał w kierunku potencjału 0 V, dzięki czemu czujnik może współpracować z wejściami sterowników przystosowanymi do sygnałów NPN.

Zabudowane czoło pozwala osadzić czujnik na poziomie metalowej powierzchni. Częstotliwość przełączania 1 kHz umożliwia kontrolowanie szybko przemieszczających się elementów, a męskie złącze M12 ułatwia wymianę urządzenia bez prowadzenia nowego przewodu.

Zastosowanie

Czujnik DCDGL-12-NSK-ST4 może być stosowany między innymi w:

• kontroli obecności metalowych części,
• ustalaniu położenia elementów maszyn,
• wykrywaniu pozycji chwytaków i siłowników,
• zliczaniu detali na przenośnikach,
• maszynach montażowych i pakujących,
• systemach transportu oraz sortowania,
• instalacjach wykorzystujących wejścia NPN,
• aplikacjach wymagających długiej obudowy M12.

Najważniejsze właściwości

• indukcyjna i bezkontaktowa zasada działania,
• gwintowana obudowa M12 × 1,
• długość całkowita 68 mm,
• zasięg nominalny 4 mm,
• montaż zabudowany,
• wyjście tranzystorowe NPN NO,
• układ 3-przewodowy,
• częstotliwość przełączania 1 kHz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M12, 4-pin, kodowanie A,
• obudowa z mosiądzu,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik wytwarza pole elektromagnetyczne przed aktywną powierzchnią. Pojawienie się metalowego przedmiotu powoduje zmianę parametrów tego pola, którą układ elektroniczny przekształca w sygnał przełączający.

Wyjście NPN NO pozostaje nieaktywne, dopóki w strefie detekcji nie ma metalu. Po wykryciu przedmiotu wyjście zostaje przełączone w kierunku 0 V. Przed podłączeniem należy sprawdzić, czy wejście sterownika lub modułu sterującego jest przeznaczone do współpracy z czujnikami NPN.

Zasięg nominalny 4 mm określono dla standardowego celu stalowego. Dla metali nieżelaznych rzeczywista odległość wykrywania jest mniejsza.

Współczynniki korekcji

Podane odległości mają charakter orientacyjny. Ostateczny zasięg zależy również od wymiarów, kształtu i sposobu przemieszczania się wykrywanego elementu.

Montaż czujnika

DCDGL-12-NSK-ST4 jest przeznaczony do montażu zabudowanego. Aktywne czoło może zostać umieszczone na poziomie metalowej powierzchni uchwytu lub elementu maszyny.

Gwint M12 × 1 oraz dwie nakrętki umożliwiają ustawienie położenia czujnika w uchwycie. Podczas instalacji należy pozostawić odpowiedni odstęp od sąsiednich czujników i elementów metalowych, które nie są obiektem detekcji. Po zamontowaniu warto sprawdzić punkt przełączania z rzeczywistym detalem.

Podłączenie elektryczne

Czujnik ma męskie złącze M12 × 1, 4-pin, w kodowaniu A. Elektrycznie wykorzystywane są trzy piny.

Rozmieszczenie pinów

W typowym układzie NPN obciążenie podłącza się pomiędzy dodatnie napięcie zasilania a wyjście czujnika. Po wykryciu metalu wyjście przewodzi prąd w kierunku 0 V.

Sygnalizacja LED

Wskaźnik LED ułatwia sprawdzenie stanu wyjścia podczas montażu, uruchamiania maszyny i diagnostyki. Rozmieszczenie elementów sygnalizacyjnych pozwala obserwować stan czujnika z kilku stron obudowy.

Warunki pracy

Mosiężna obudowa i stopień ochrony IP67 pozwalają stosować czujnik w typowych warunkach przemysłowych, w których występują pył, wilgoć i okresowy kontakt z wodą. Dopuszczalna temperatura pracy wynosi od −25°C do +70°C.

Dla zachowania szczelności całego połączenia żeńska wtyczka przewodu powinna zostać prawidłowo osadzona i dokręcona na złączu czujnika.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik o zbliżonej konstrukcji:

• DCDGL-12-PSK-ST4 – M12, 4 mm, długość 68 mm, PNP NO
• DCDGS-12-PSK-ST4 – M12, 4 mm, długość 50 mm, PNP NO
• DCDGS-12-POK-ST4 – M12, 4 mm, długość 50 mm, PNP NC
• DCGL-12-PSK-ST4 – M12, 2 mm, długość 68 mm, PNP NO

Akcesoria do podłączenia:

• złącze M12 4-pin żeńskie, proste, skręcane
• przewód M12 4-pin żeński, kątowy, 2 m, PVC
• przewód M12 4-pin żeński, kątowy, 5 m, PUR
• wszystkie przewody do czujników M12
• wszystkie złącza M12

Symbole porównawcze innych producentów

Poniższe modele dobrano przede wszystkim według gwintu M12, zasięgu 4 mm, montażu zabudowanego, wyjścia NPN NO i podłączenia przez złącze M12. Tabela wskazuje najważniejsze różnice, które należy uwzględnić przed zamianą czujnika.

FAQ

Jakie materiały wykrywa DCDGL-12-NSK-ST4?

Czujnik wykrywa metale, między innymi stal, stal nierdzewną, aluminium, mosiądz i miedź. Największy zasięg uzyskuje się dla standardowego celu stalowego.

Czy czujnik można zabudować w metalowej powierzchni?

Tak. DCDGL-12-NSK-ST4 jest czujnikiem zabudowanym, dlatego jego aktywne czoło może znajdować się na poziomie metalowej powierzchni montażowej.

Jak działa wyjście NPN NO?

Po wykryciu metalu wyjście zostaje przełączone w kierunku 0 V. Funkcja NO oznacza, że bez wykrytego przedmiotu wyjście pozostaje normalnie otwarte.

Jak podłączyć czujnik?

Pin 1 służy do podłączenia dodatniego napięcia zasilania, pin 3 do 0 V, a pin 4 jest wyjściem NPN NO. Pin 2 pozostaje niewykorzystany.

Czy zasięg 4 mm dotyczy każdego metalu?

Nie. Zasięg nominalny 4 mm odnosi się do standardowego celu stalowego. W przypadku aluminium, mosiądzu, miedzi i stali nierdzewnej należy uwzględnić współczynniki korekcji.

Czy czujnik może pracować w wilgotnym środowisku?

Stopień ochrony IP67 zapewnia odporność na pył i czasowe zanurzenie w wodzie w warunkach określonych dla tej klasy. Warunkiem zachowania szczelności połączenia jest prawidłowo dokręcona wtyczka M12.
