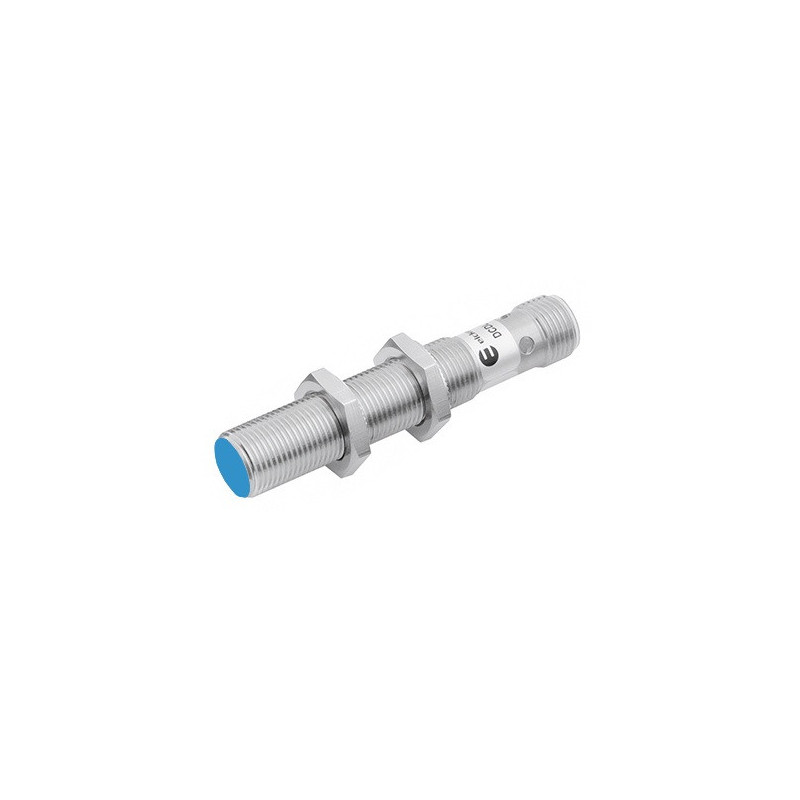

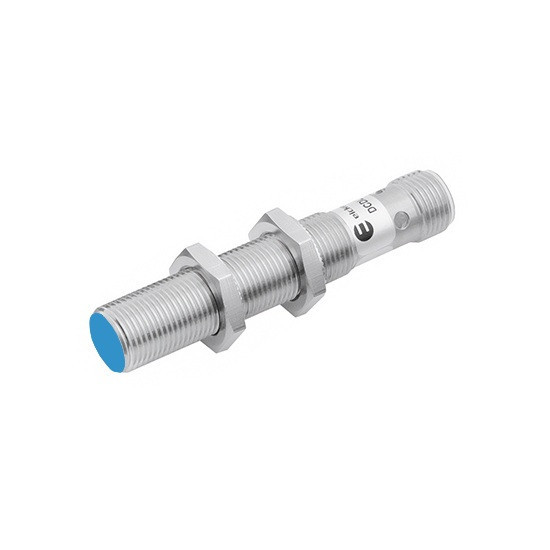

DCGL-12-PSK-ST4Czujnik indukcyjny M12, PNP NO, 2 mm, długość 68 mm | Eickmann Elektronik DCGL-12-PSK-ST4

Model DCGL-12-PSK-ST4 służy do bezkontaktowego wykrywania metalowych części w maszynach i instalacjach automatyki. Gwintowana obudowa M12 × 1 o długości 68 mm ułatwia stabilne zamocowanie czujnika również w głębszych uchwytach montażowych.

Czujnik pracuje z zasięgiem nominalnym 2 mm i może zostać zabudowany równo z metalową powierzchnią. Wyjście PNP NO, obciążalność do 200 mA oraz częstotliwość przełączania 2 kHz pozwalają wykorzystać go zarówno do kontroli położenia, jak i szybkiego zliczania metalowych elementów. Podłączenie wykonuje się przez męskie złącze M12.

Zastosowanie

DCGL-12-PSK-ST4 może być stosowany między innymi do:

• kontroli obecności metalowych detali,
• wykrywania krańcowego położenia mechanizmów,
• zliczania elementów na transporterach,
• monitorowania ruchu części maszyn,
• kontroli położenia uchwytów i siłowników,
• wykrywania elementów w podajnikach,
• współpracy ze sterownikami PLC,
• automatyzacji maszyn montażowych i pakujących.

Najważniejsze właściwości

• indukcyjna i bezkontaktowa zasada działania,
• gwintowana obudowa M12 × 1,
• długość całkowita 68 mm,
• zasięg nominalny 2 mm,
• montaż zabudowany,
• wyjście tranzystorowe PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 2 kHz,
• obciążalność wyjścia do 200 mA,
• męskie złącze M12 4-pin,
• mosiężna obudowa,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Aktywne czoło czujnika wytwarza pole elektromagnetyczne. Gdy metalowy przedmiot znajdzie się w jego zasięgu, zmiana pola powoduje przełączenie wyjścia PNP NO. W stanie normalnym wyjście pozostaje otwarte, a po wykryciu metalu przekazuje dodatni sygnał napięciowy do wejścia sterownika lub innego urządzenia sterującego.

Zasięg 2 mm określono dla standardowej płytki pomiarowej wykonanej ze stali. W przypadku metali nieżelaznych rzeczywista odległość przełączania może być mniejsza.

Współczynniki korekcji

Przykładowo dla aluminium orientacyjny zasięg wynosi około 0,7 mm. Ostateczną odległość roboczą należy sprawdzić z rzeczywistym detalem, ponieważ wpływają na nią także jego wymiary, kształt i sposób poruszania się przed czołem czujnika.

Montaż czujnika

DCGL-12-PSK-ST4 jest przeznaczony do montażu zabudowanego. Aktywne czoło może znajdować się na poziomie otaczającej je powierzchni metalowej. Gwint M12 × 1 umożliwia regulację położenia i odległości czujnika względem wykrywanego elementu.

Podczas montażu należy zachować odstępy od sąsiednich czujników wskazane dla instalacji indukcyjnych. Położenie powinno również chronić aktywne czoło przed bezpośrednim uderzeniem przemieszczającego się mechanizmu.

Podłączenie elektryczne

Czujnik ma męskie złącze M12 z kodowaniem A. Układ wykorzystuje trzy przewody, natomiast pin 2 pozostaje wolny.

Rozmieszczenie pinów

Przed uruchomieniem należy sprawdzić numerację pinów na złączu przewodu przyłączeniowego. Wyjście czujnika powinno zostać podłączone do wejścia przystosowanego do współpracy z sygnałem PNP.

Sygnalizacja LED

Wskaźnik LED na obudowie pozwala obserwować zmianę stanu wyjścia. Ułatwia to ustawienie odległości roboczej, przeprowadzenie pierwszego uruchomienia oraz sprawdzenie działania czujnika podczas obsługi maszyny.

Warunki pracy

Mosiężna obudowa zapewnia mechaniczną ochronę elementów czujnika, a czoło wykonane z PBT oddziela aktywną powierzchnię od otoczenia. Stopień ochrony IP67 pozwala stosować urządzenie w typowych instalacjach przemysłowych narażonych na pył i okresowy kontakt z wodą.

Deklarowany zakres temperatury pracy wynosi od −25°C do +70°C. Dla zachowania szczelności połączenia należy użyć kompatybilnego przewodu M12 i prawidłowo dokręcić nakrętkę złącza.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik w obudowie M12:

• DCDGS-12-PSK-ST4 – zasięg 4 mm i długość 50 mm
• DCDGL-12-PSK-ST4 – zasięg 4 mm i długość 68 mm
• DCTGL-12-PSK-ST4 – zasięg 6 mm
• DCUGL-12-PSK-ST4 – zasięg 8 mm
• Wszystkie czujniki indukcyjne M12

Akcesoria do podłączenia:

• złącze M12 4-pin żeńskie, proste, skręcane
• przewód M12 4-pin żeński, kątowy, 2 m, PVC
• przewód M12 4-pin żeński, kątowy, 5 m, PUR
• wszystkie przewody do czujników M12
• wszystkie złącza M12

Symbole porównawcze innych producentów

Poniższe czujniki dobrano według rozmiaru M12, montażu zabudowanego, zasięgu 2 mm, wyjścia PNP NO oraz podłączenia przez złącze M12. Przed wyborem należy uwzględnić różnice w długości obudowy i parametrach elektrycznych.

FAQ

Jakie elementy wykrywa DCGL-12-PSK-ST4?

Czujnik reaguje na przedmioty metalowe. Największy zasięg uzyskuje dla stali, natomiast dla aluminium, miedzi, mosiądzu i stali nierdzewnej odległość przełączania jest odpowiednio mniejsza.

Czy czujnik można zamontować w metalowym uchwycie?

Tak. Jest to wersja zabudowana, dlatego aktywne czoło może zostać osadzone równo z otaczającą powierzchnią metalową.

Jakie wyjście ma ten model?

DCGL-12-PSK-ST4 ma 3-przewodowe wyjście PNP NO. Po wykryciu metalu na wyjściu pojawia się dodatni sygnał napięciowy.

Czy zasięg 2 mm jest stały dla każdego rodzaju metalu?

Nie. Wartość nominalna dotyczy standardowego celu stalowego. Dla metali nieżelaznych zasięg zmniejsza się zgodnie ze współczynnikami korekcji.

Do czego przydaje się częstotliwość 2 kHz?

Wysoka częstotliwość przełączania umożliwia wykrywanie szybko przemieszczających się części oraz zliczanie metalowych elementów w maszynach produkcyjnych.

Jakie złącze ma DCGL-12-PSK-ST4?

Czujnik jest wyposażony w męskie złącze M12 z kodowaniem A. Układ wykorzystuje piny 1, 3 i 4, natomiast pin 2 pozostaje niewykorzystany.

Czy czujnik może pracować w zapylonym lub wilgotnym otoczeniu?

Stopień ochrony IP67 zapewnia pyłoszczelność i ochronę przed czasowym zanurzeniem w wodzie w warunkach określonych dla tej klasy. Złącze M12 musi być prawidłowo skręcone z kompatybilnym przewodem.
