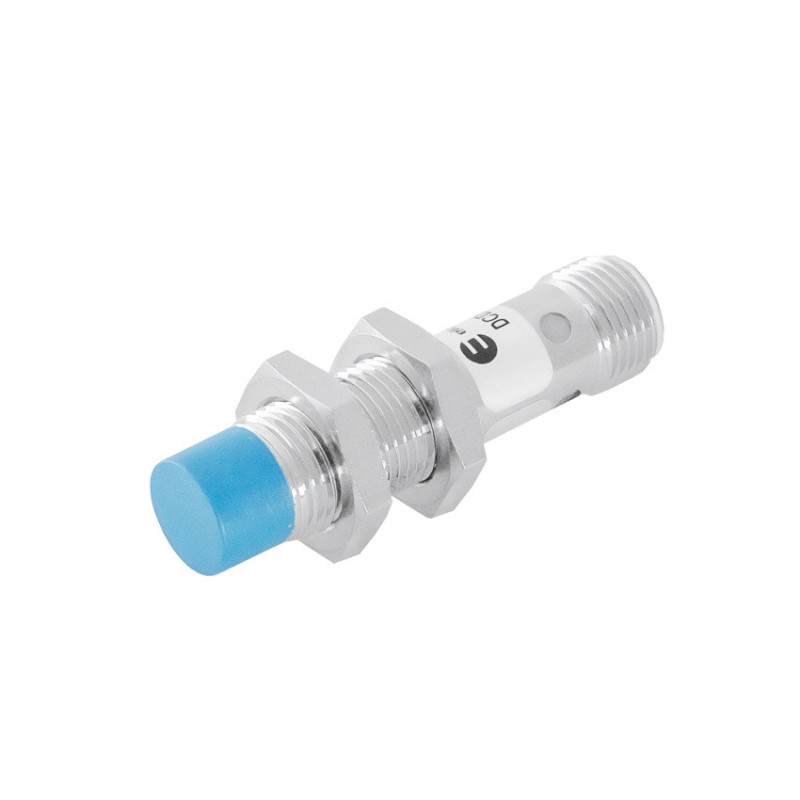

DCDGS-012-PSK-ST4Czujnik indukcyjny M12, PNP NO, 8 mm, długość 50 mm | Eickmann Elektronik DCDGS-012-PSK-ST4

DCDGS-012-PSK-ST4 służy do bezkontaktowego wykrywania metalowych części w maszynach i instalacjach automatyki. Zasięg nominalny 8 mm pozwala zachować większą odległość od wykrywanego elementu niż w typowych zabudowanych czujnikach M12.

Gwintowana obudowa M12x1 ma długość 50 mm i niezabudowane czoło. Podczas montażu aktywna część czujnika powinna wystawać poza otaczającą powierzchnię metalową. Wyjście PNP NO, zasilanie 10–30 V DC i złącze M12 ułatwiają współpracę z wejściami sterowników PLC.

Zastosowanie

Czujnik DCDGS-012-PSK-ST4 może być wykorzystywany do:

• kontroli obecności metalowych detali,
• wykrywania elementów na przenośnikach,
• sprawdzania położenia części maszyn,
• nadzorowania ruchu mechanizmów,
• zliczania metalowych produktów,
• kontroli podajników i prowadnic,
• pracy w maszynach pakujących,
• współpracy ze sterownikami PLC.

Najważniejsze właściwości

• indukcyjna zasada wykrywania,
• gwintowana obudowa M12x1,
• długość całkowita 50 mm,
• zasięg nominalny 8 mm,
• konstrukcja niezabudowana,
• wyjście PNP NO,
• układ elektryczny 3-przewodowy,
• częstotliwość przełączania 500 Hz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie 200 mA,
• męskie złącze M12 z kodowaniem A,
• obudowa z mosiądzu,
• aktywne czoło z PBT,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Pole elektromagnetyczne wytwarzane przed aktywnym czołem reaguje na zbliżenie metalowego obiektu. Po osiągnięciu punktu przełączania czujnik uaktywnia wyjście PNP NO.

Nominalne 8 mm odnosi się do standardowego celu wykonanego ze stali. Rzeczywista odległość robocza zależy również od wielkości, kształtu i kierunku ruchu detalu.

Współczynniki korekcji

Dla aluminium współczynnik 0,35 oznacza, że orientacyjny zasięg może wynosić około 35% wartości osiąganej dla standardowego celu stalowego. Punkt przełączania należy zawsze sprawdzić z rzeczywistym elementem.

Montaż niezabudowany

Aktywnego czoła DCDGS-012-PSK-ST4 nie należy osadzać równo z metalową powierzchnią. Powinno ono wystawać poza element montażowy, a wokół strefy detekcji trzeba pozostawić wolną przestrzeń.

Metal znajdujący się zbyt blisko czoła może zmniejszyć zasięg, przesunąć punkt przełączania albo spowodować ciągłe uaktywnienie wyjścia. Należy również zachować odstęp od sąsiednich czujników.

Podłączenie elektryczne

Czujnik ma wyjście PNP NO i pracuje w układzie 3-przewodowym. Połączenie z instalacją wykonuje się przez męskie złącze M12 z kodowaniem A.

Rozmieszczenie pinów

Złącze wykorzystuje standardowe pozycje M12 4-pin, natomiast do działania czujnika potrzebne są trzy połączenia elektryczne.

Warunki pracy

Czujnik może pracować w temperaturze od −25°C do +70°C. Stopień ochrony IP67 zabezpiecza obudowę przed pyłem i skutkami krótkotrwałego zanurzenia zgodnie z warunkami tej klasy.

Zachowanie szczelności całego połączenia wymaga użycia odpowiedniego przewodu oraz prawidłowego dokręcenia złącza M12.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik M12 dostępne w sklepie:

• DCDGS-12-PSK-ST4 – PNP NO, 4 mm, montaż zabudowany
• DCDGS-12-POK-ST4 – PNP NC, 4 mm
• DCUGS-12-PSK-ST4 – PNP NO, 8 mm, montaż quasi-zabudowany
• DCTGL-12-PSK-ST4 – PNP NO, 6 mm, długość 68 mm
• DCDGL-12-PSK-ST4 – PNP NO, 4 mm, długość 68 mm
• Wszystkie czujniki indukcyjne M12

Akcesoria do podłączenia:

• złącze M12 4-pin żeńskie, proste, skręcane
• przewód M12 4-pin żeński, kątowy, 2 m, PVC
• przewód M12 4-pin żeński, kątowy, 5 m, PUR
• wszystkie przewody do czujników M12

Symbole porównawcze innych producentów

Poniższe modele dobrano według obudowy M12, zasięgu 8 mm, wyjścia PNP NO, konstrukcji niezabudowanej i podłączenia wtykowego. Przed wymianą należy sprawdzić różnice oraz wymagane odstępy montażowe.

FAQ

Jakie materiały wykrywa DCDGS-012-PSK-ST4?

Czujnik reaguje na stal, stal nierdzewną, aluminium, mosiądz, miedź i inne metale. Rodzaj materiału wpływa na osiągany zasięg.

Czy zasięg 8 mm dotyczy każdego metalu?

Nie. Wartość nominalna została określona dla standardowego celu stalowego. Dla metali nieżelaznych należy uwzględnić odpowiedni współczynnik korekcji.

Czy czujnik można zamontować równo z metalową powierzchnią?

Nie. Jest to wersja niezabudowana, dlatego aktywne czoło powinno wystawać poza metalowy element montażowy.

Jakie wyjście ma czujnik?

DCDGS-012-PSK-ST4 ma tranzystorowe wyjście PNP z funkcją NO, czyli normalnie otwartą.

Czy czujnik jest 3-przewodowy, czy 4-pinowy?

Układ elektryczny jest 3-przewodowy. Złącze ma standard M12, a do pracy wykorzystywane są styki 1, 3 i 4.

Jak podłączyć czujnik do sterownika PLC?

Pin 1 odpowiada za dodatnie napięcie zasilania, pin 3 za 0 V, a pin 4 jest wyjściem sygnałowym PNP.

Czy czujnik może pracować w wilgotnym miejscu?

Stopień ochrony IP67 umożliwia pracę w typowych warunkach przemysłowych z obecnością pyłu i wilgoci. Złącze musi zostać prawidłowo dokręcone.

Czy czujnik może być elementem funkcji bezpieczeństwa?

Producent nie określa tego modelu jako czujnika bezpieczeństwa. Nie należy wykorzystywać go jako jedynego elementu funkcji chroniącej ludzi.
