DCDGL-12-PSK-ST4Czujnik indukcyjny M12, PNP NO, 4 mm, długość 68 mm | Eickmann Elektronik DCDGL-12-PSK-ST4

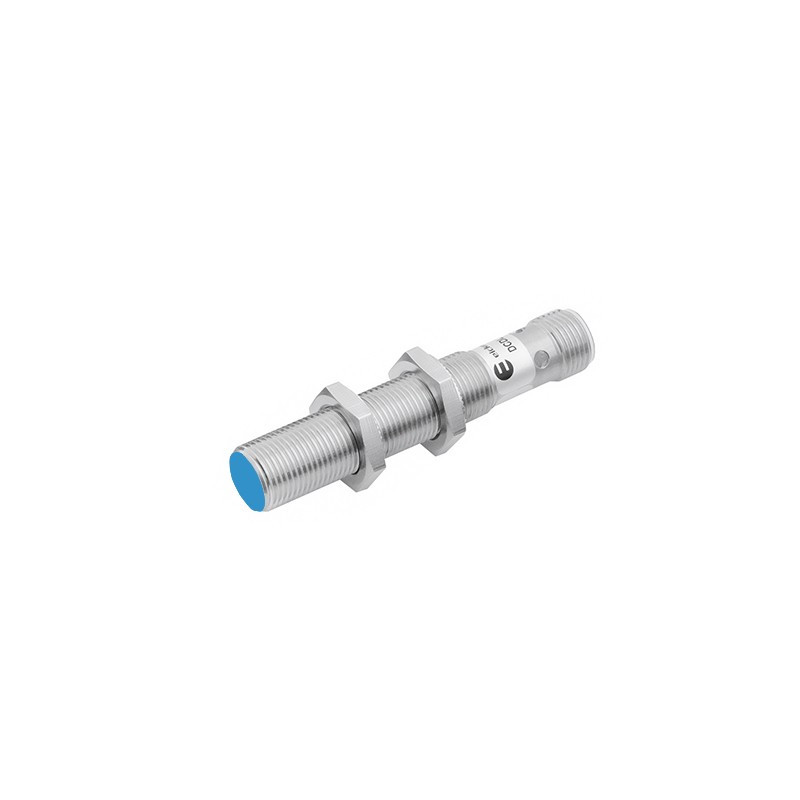

DCDGL-12-PSK-ST4 łączy zwiększony zasięg 4 mm z gwintowaną obudową M12 × 1 o długości 68 mm. Wydłużony korpus ułatwia ustawienie aktywnego czoła w głębszych uchwytach, profilach i elementach konstrukcyjnych maszyny.

Czujnik jest przystosowany do montażu zabudowanego, dlatego jego czoło może znajdować się na poziomie metalowej powierzchni mocującej. Wyjście PNP NO, częstotliwość przełączania 1 kHz i złącze M12 pozwalają wykorzystać go do szybkiej, bezkontaktowej kontroli metalowych części.

Zastosowanie

DCDGL-12-PSK-ST4 sprawdzi się między innymi w:

• kontroli obecności metalowych detali,
• sprawdzaniu położenia części maszyny,
• nadzorowaniu ruchu siłowników,
• zliczaniu elementów na przenośniku,
• kontroli pozycji podajników i prowadnic,
• maszynach montażowych i pakujących,
• instalacjach wymagających dłuższego korpusu,
• układach współpracujących ze sterownikami PLC.

Najważniejsze właściwości

• indukcyjna zasada wykrywania,
• gwintowana obudowa M12 × 1,
• długość całkowita 68 mm,
• zasięg nominalny 4 mm,
• montaż zabudowany,
• wyjście tranzystorowe PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 1 kHz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie 200 mA,
• męskie złącze M12, 4-pin,
• kodowanie złącza A,
• cztery punkty sygnalizacji LED,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Aktywne czoło czujnika wytwarza pole elektromagnetyczne. Wprowadzenie metalowego przedmiotu w obszar detekcji powoduje zmianę tego pola i przełączenie wyjścia PNP NO.

Zasięg nominalny 4 mm dotyczy standardowego celu stalowego. Dla aluminium, mosiądzu, miedzi i stali nierdzewnej odległość wykrywania będzie odpowiednio mniejsza.

Współczynniki korekcji

Orientacyjny zasięg nie uwzględnia wielkości, grubości ani ustawienia wykrywanego elementu. Ostateczną odległość roboczą należy sprawdzić z docelowym detalem.

Montaż czujnika

DCDGL-12-PSK-ST4 jest czujnikiem zabudowanym. Aktywne czoło może zostać zamontowane na poziomie metalowej powierzchni, co ułatwia osłonięcie sensora przed przypadkowym uderzeniem.

Dwie nakrętki pozwalają ustawić pozycję czujnika w otworze montażowym. Długość 68 mm daje większy zakres regulacji w głębokich uchwytach niż krótszy wariant DCDGS-12-PSK-ST4.

Podczas montażu należy zachować wymagane odstępy od sąsiednich czujników, aby ich pola elektromagnetyczne nie wpływały na siebie.

Podłączenie elektryczne

Czujnik jest wyposażony w męskie złącze M12 × 1 z kodowaniem A. Złącze ma cztery pozycje styków, z których trzy są wykorzystywane przez układ elektryczny.

Rozmieszczenie pinów

Sygnalizacja LED

Cztery punkty sygnalizacji LED rozmieszczone wokół obudowy umożliwiają obserwowanie stanu wyjścia z różnych kierunków. Ułatwia to ustawianie czujnika, uruchamianie instalacji oraz późniejszą diagnostykę.

Warunki pracy

Zakres temperatury pracy wynosi od −25°C do +70°C. Stopień ochrony IP67 zabezpiecza obudowę przed pyłem i skutkami czasowego zanurzenia w wodzie w warunkach określonych dla tej klasy.

Szczelność całego połączenia zależy również od prawidłowego osadzenia i dokręcenia żeńskiego złącza przewodu.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik M12:

• DCDGS-12-PSK-ST4 – zasięg 4 mm, montaż zabudowany, długość 50 mm
• DCDGL-12-NSK-ST4 – zasięg 4 mm, wyjście NPN NO, długość 68 mm
• DCGL-12-PSK-ST4 – zasięg 2 mm, montaż zabudowany, długość 68 mm
• DCTGL-12-PSK-ST4 – zasięg 6 mm, montaż quasi-zabudowany, długość 68 mm
• DCUGL-12-PSK-ST4 – zasięg 8 mm, montaż quasi-zabudowany, długość 68 mm
• DCTGL-012-PSK-ST4 – zasięg 10 mm, montaż niezabudowany, długość 68 mm

Akcesoria do podłączenia:

• złącze M12 żeńskie, proste, 4-pin, skręcane
• przewód M12 żeński, kątowy, 4-pin, 2 m, PVC
• przewód M12 żeński, kątowy, 4-pin, 5 m, PUR
• wszystkie przewody do czujników M12
• wszystkie złącza M12

Symbole porównawcze innych producentów

Modele porównawcze dobrano według obudowy M12, zasięgu 4 mm, wyjścia PNP NO i połączenia wtykowego. Różnice wykluczają traktowanie całej tabeli jako listy zamienników 1:1.

FAQ

Czy DCDGL-12-PSK-ST4 można zamontować w metalu?

Tak. Jest to czujnik zabudowany, dlatego jego aktywne czoło może znajdować się na poziomie metalowej powierzchni montażowej.

Czym ten model różni się od DCDGS-12-PSK-ST4?

Oba czujniki mają zasięg 4 mm, wyjście PNP NO i montaż zabudowany. DCDGL-12-PSK-ST4 ma długość 68 mm, natomiast DCDGS-12-PSK-ST4 ma korpus o długości 50 mm.

Czym różni się od standardowego DCGL-12-PSK-ST4?

DCDGL-12-PSK-ST4 oferuje zasięg 4 mm. Standardowy DCGL-12-PSK-ST4 ma przy tej samej długości i sposobie montażu zasięg 2 mm.

Jakie materiały wykrywa czujnik?

Czujnik wykrywa metale, między innymi stal, stal nierdzewną, aluminium, mosiądz i miedź. Rodzaj metalu wpływa na rzeczywistą odległość przełączania.

Czy zasięg 4 mm dotyczy aluminium?

Nie. Wartość 4 mm dotyczy standardowego celu stalowego. Dla aluminium orientacyjna odległość wynosi około 1,4 mm.

Czy czujnik można podłączyć do wejścia PLC?

Tak, jeśli wejście sterownika jest przeznaczone do współpracy z 3-przewodowym czujnikiem PNP i napięciem 10–30 V DC.

Dlaczego złącze ma cztery piny, skoro czujnik jest 3-przewodowy?

Fizyczne złącze ma cztery pozycje. Czujnik wykorzystuje piny 1, 3 i 4, natomiast pin 2 pozostaje niepodłączony.

Jaki przewód należy zastosować?

Potrzebny jest przewód z żeńskim złączem M12, 4-pin, kodowanie A. Może to być wersja prosta lub kątowa, dobrana do dostępnego miejsca.
