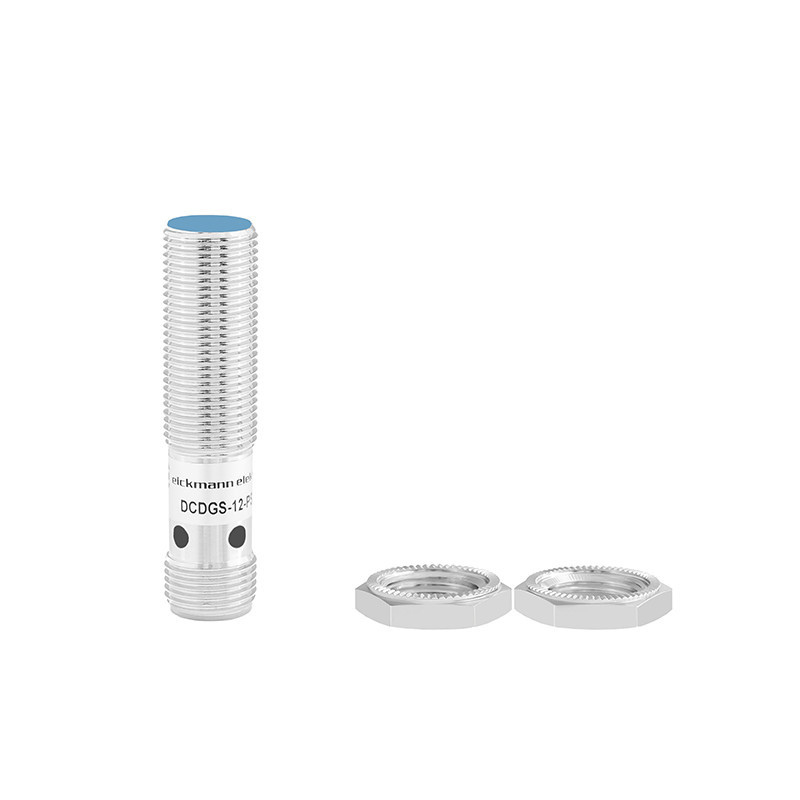

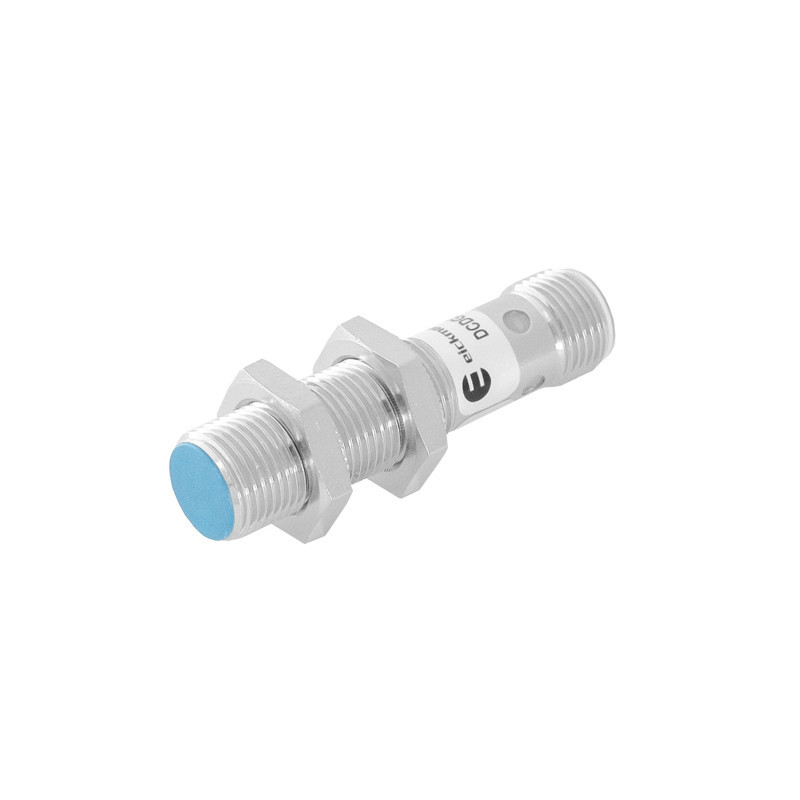

DCUGS-12-PSK-ST4Czujnik indukcyjny M12, PNP NO, 8 mm, długość 50 mm | Eickmann Elektronik DCUGS-12-PSK-ST4

DCUGS-12-PSK-ST4 jest krótkim czujnikiem indukcyjnym M12 przeznaczonym do aplikacji wymagających większej odległości wykrywania. Korpus o długości 50 mm zapewnia zasięg nominalny 8 mm, dzięki czemu metalowy element może zostać wykryty z większej odległości niż w standardowych czujnikach M12.

Wykonanie quasi-zabudowane pozwala umieścić aktywne czoło blisko metalowej powierzchni montażowej. Wyjście PNP NO, częstotliwość przełączania 800 Hz i męskie złącze M12 ułatwiają zastosowanie czujnika w maszynach współpracujących ze sterownikami PLC.

Zastosowanie

Czujnik DCUGS-12-PSK-ST4 może być stosowany między innymi do:

• wykrywania metalowych części na przenośnikach,
• kontroli obecności elementu w uchwycie,
• sprawdzania położenia ruchomych podzespołów,
• zliczania części stalowych,
• nadzorowania pracy podajników,
• kontroli mechanizmów maszyn pakujących,
• współpracy z wejściami cyfrowymi sterowników PLC.

Najważniejsze właściwości

• indukcyjna zasada działania,
• gwintowana obudowa M12 × 1,
• długość całkowita 50 mm,
• zasięg nominalny 8 mm,
• montaż quasi-zabudowany,
• wyjście PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 800 Hz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M12, 4-pin, kodowanie A,
• cztery wskaźniki LED rozmieszczone wokół obudowy,
• mosiężna obudowa i czoło PBT,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik wytwarza pole elektromagnetyczne przed aktywnym czołem. Wprowadzenie metalowego elementu w obszar działania powoduje zmianę parametrów tego pola i przełączenie wyjścia PNP NO.

Nominalny zasięg 8 mm określono dla standardowego celu wykonanego ze stali. Wielkość wykrywanego elementu, jego materiał, temperatura oraz sposób zamontowania czujnika mogą wpływać na rzeczywistą odległość przełączania.

Współczynniki korekcji

Podane odległości stanowią wartości orientacyjne obliczone na podstawie współczynników korekcji. Działanie czujnika należy sprawdzić z rzeczywistym elementem występującym w maszynie.

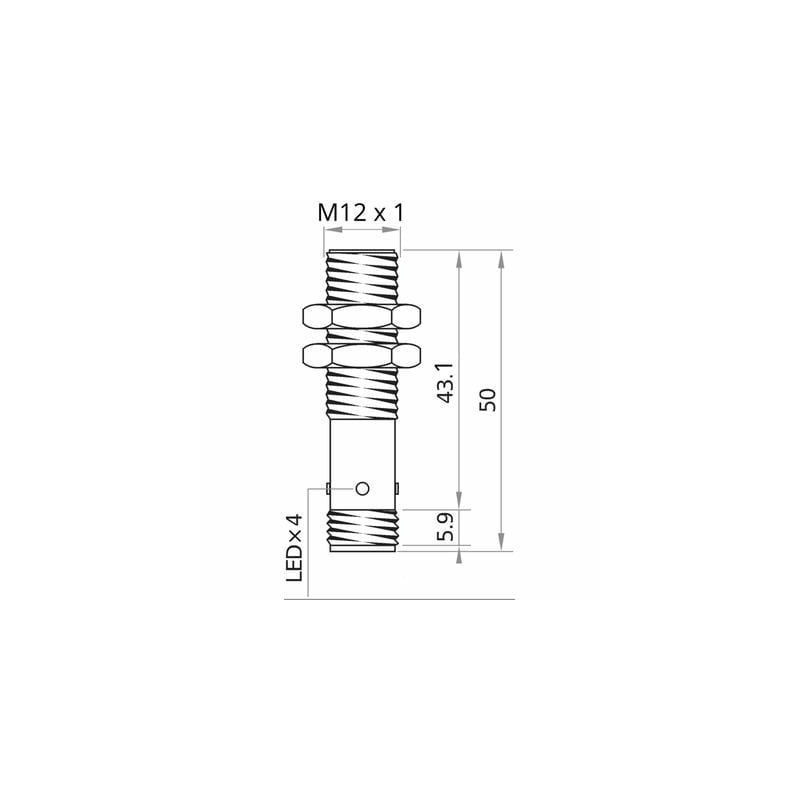

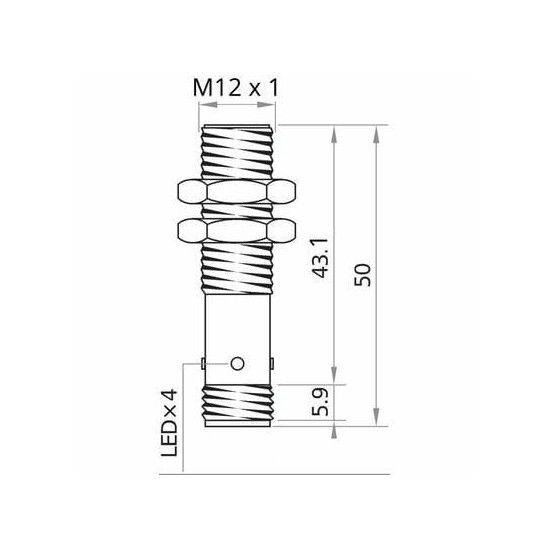

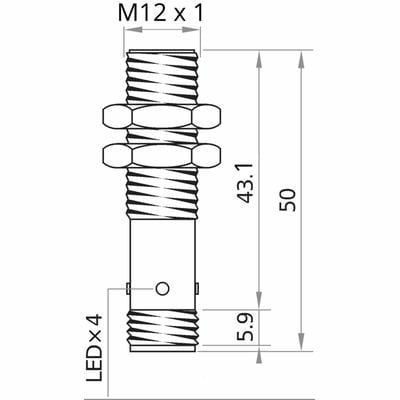

Montaż czujnika

DCUGS-12-PSK-ST4 ma wykonanie quasi-zabudowane. Aktywnego czoła nie należy traktować jak w czujniku przeznaczonym do całkowicie licowanego montażu w metalu. Podczas instalacji trzeba zachować wolną przestrzeń wokół strefy aktywnej zgodnie z wymaganiami montażowymi producenta.

Gwint M12 × 1 i dwie nakrętki umożliwiają ustawienie położenia czujnika oraz jego zablokowanie po uzyskaniu wymaganej odległości roboczej. Po montażu należy sprawdzić przełączanie dla najmniejszego wykrywanego elementu i wszystkich przewidywanych położeń mechanizmu.

Podłączenie elektryczne

Czujnik ma męskie złącze M12x1 z kodowaniem A. Złącze posiada cztery piny, z których trzy są wykorzystywane elektrycznie.

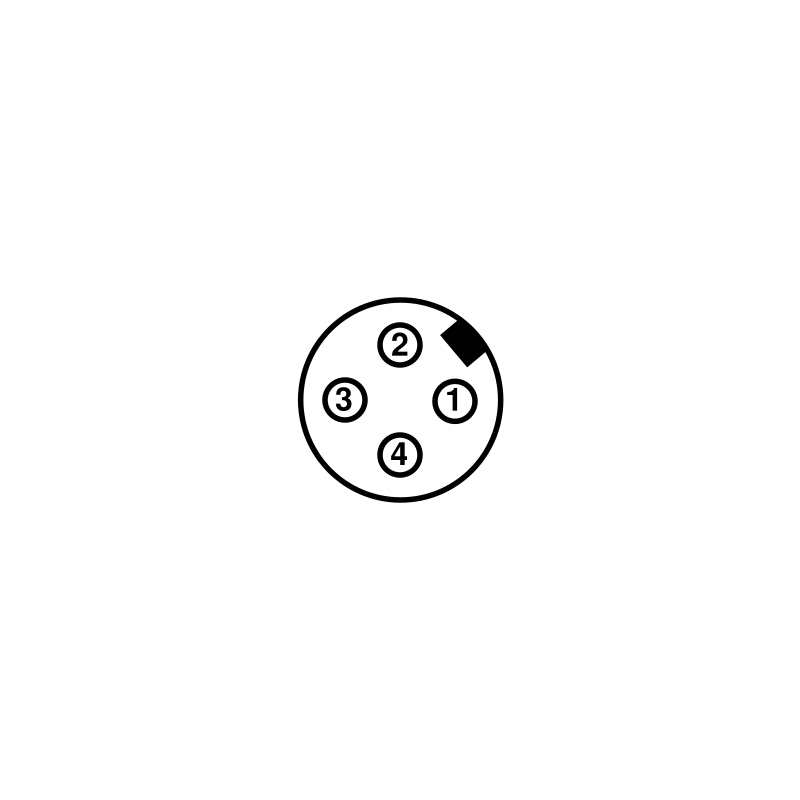

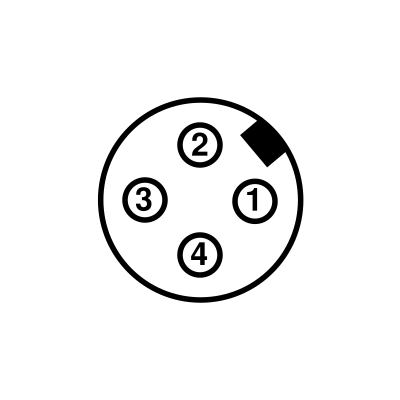

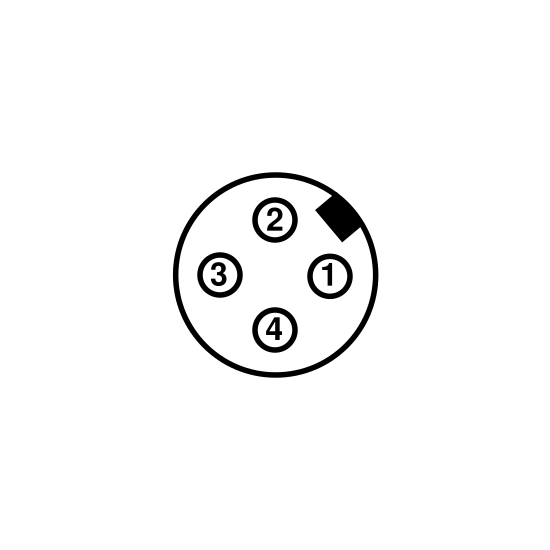

Rozmieszczenie pinów

Przed podłączeniem należy sprawdzić numerację pinów przewodu lub gniazda M12. Układ styków powinien odpowiadać schematowi zamieszczonemu w galerii produktu.

Sygnalizacja LED

Cztery wskaźniki LED rozmieszczone wokół obudowy pozwalają obserwować stan przełączania z różnych stron. Ułatwia to ustawienie odległości roboczej oraz diagnostykę czujnika po zamontowaniu go w maszynie.

Warunki pracy

Zakres temperatury pracy wynosi od −25°C do +70°C. Stopień ochrony IP67 zabezpiecza obudowę przed pyłem oraz skutkami czasowego zanurzenia w wodzie w warunkach określonych dla tej klasy.

Dla zachowania szczelności połączenia gniazdo przewodu M12 powinno być prawidłowo dokręcone. Należy również zabezpieczyć przewód przed nadmiernym zginaniem i naprężeniami mechanicznymi.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik w obudowie M12:

• DCDGS-012-PSK-ST4 – 8 mm, montaż niezabudowany, długość 50 mm
• DCUGL-12-PSK-ST4 – 8 mm, montaż quasi-zabudowany, długość 68 mm
• DCDGS-12-PSK-ST4 – 4 mm, montaż zabudowany, długość 50 mm
• DCDGL-12-PSK-ST4 – 4 mm, montaż zabudowany, długość 68 mm
• DCTGL-12-PSK-ST4 – 6 mm, montaż quasi-zabudowany, długość 68 mm

Akcesoria do podłączenia:

• złącze M12 żeńskie, proste, 4-pin, skręcane
• przewód M12 żeński, kątowy, 4-pin, 2 m, PVC
• przewód M12 żeński, kątowy, 4-pin, 5 m, PUR
• wszystkie przewody do czujników M12
• wszystkie złącza M12

Symbole porównawcze innych producentów

Poniższe modele dobrano według rozmiaru M12, zasięgu zbliżonego do 8 mm, wyjścia PNP NO i podłączenia za pomocą złącza M12. Przed zamianą należy uwzględnić różnice w sposobie montażu, długości obudowy i częstotliwości przełączania.

FAQ

Czy DCUGS-12-PSK-ST4 można zamontować całkowicie w metalowej powierzchni?

Nie jest to wykonanie przeznaczone do całkowicie licowanego montażu. Czujnik ma czoło quasi-zabudowane, dlatego wokół aktywnej części trzeba zachować wymagane odstępy od metalu.

Jaki zasięg zapewnia ten czujnik?

Zasięg nominalny wynosi 8 mm dla standardowego celu stalowego. Dla metali nieżelaznych rzeczywista odległość wykrywania jest mniejsza.

Czym DCUGS-12-PSK-ST4 różni się od DCUGL-12-PSK-ST4?

Oba modele mają zasięg 8 mm, montaż quasi-zabudowany, wyjście PNP NO i złącze M12. DCUGS ma krótszą obudowę o długości 50 mm, natomiast DCUGL ma długość 68 mm.

Czym różni się od DCDGS-012-PSK-ST4?

Oba czujniki mają obudowę M12 o długości 50 mm i zasięg 8 mm. DCUGS-12-PSK-ST4 jest quasi-zabudowany, a DCDGS-012-PSK-ST4 wymaga montażu niezabudowanego.

Czy czujnik może współpracować ze sterownikiem PLC?

Tak. Wyjście PNP NO może współpracować z odpowiednim wejściem cyfrowym PLC przystosowanym do napięcia 10–30 V DC.

Dlaczego złącze ma cztery piny, skoro czujnik jest 3-przewodowy?

Złącze M12 ma cztery fizyczne piny, ale czujnik wykorzystuje tylko trzy z nich. Pin 1 służy do zasilania, pin 3 do połączenia z 0 V, a pin 4 jest wyjściem. Pin 2 pozostaje niepodłączony.

Czy czujnik nadaje się do wilgotnego środowiska?

Stopień ochrony IP67 pozwala na pracę w typowych warunkach przemysłowych z pyłem i wilgocią. Warunkiem zachowania szczelności jest prawidłowe dokręcenie odpowiedniego gniazda M12.
