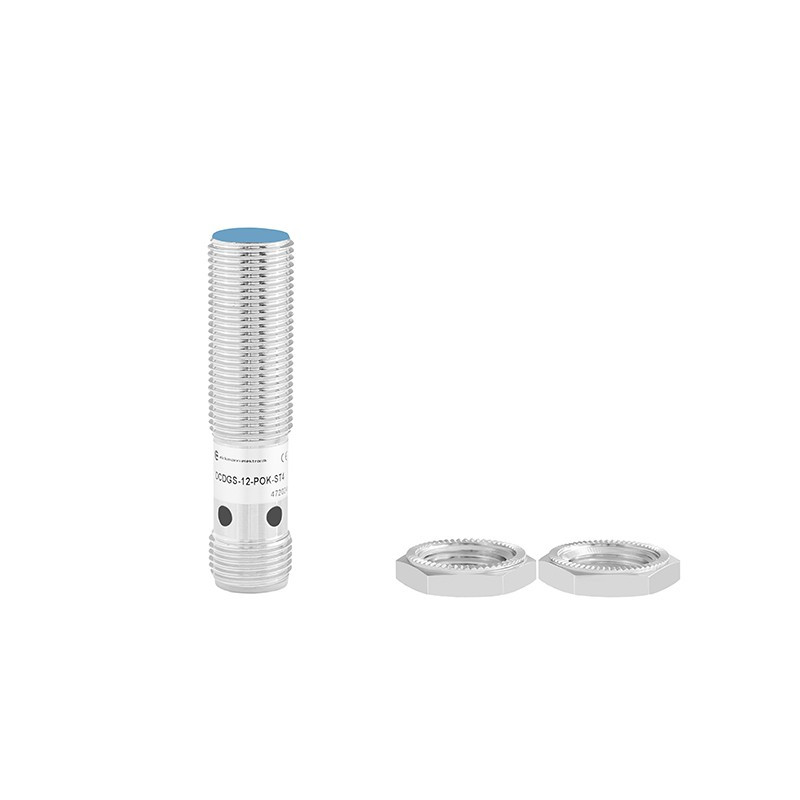

DCDGS-12-POK-ST4Czujnik indukcyjny M12, PNP NC, 4 mm, długość 50 mm | Eickmann Elektronik DCDGS-12-POK-ST4

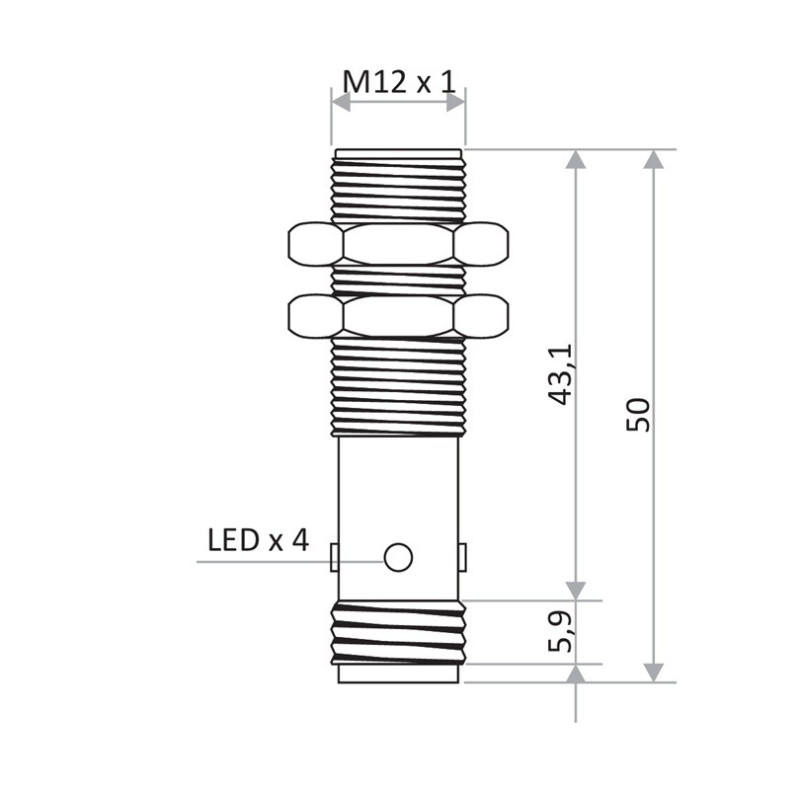

DCDGS-12-POK-ST4 wykrywa metalowe elementy znajdujące się w odległości do 4 mm od aktywnego czoła. Gwintowana obudowa M12 × 1 i długość 50 mm pozwalają zastosować czujnik w uchwytach, korpusach maszyn oraz metalowych płytach montażowych.

Wariant został wyposażony w 3-przewodowe wyjście PNP NC. Przy braku metalowego celu wyjście pozostaje aktywne, a po wprowadzeniu elementu do strefy detekcji zmienia stan. Męskie złącze M12 umożliwia odłączanie czujnika bez demontażu przewodu prowadzonego do szafy sterowniczej.

Zastosowanie

Czujnik DCDGS-12-POK-ST4 może pracować między innymi przy:

• kontroli obecności metalowego detalu,
• sprawdzaniu położenia części maszyny,
• sygnalizowaniu pozycji krańcowej,
• wykrywaniu elementów na przenośniku,
• nadzorowaniu podajników części,
• kontroli pracy mechanizmów montażowych,
• zliczaniu metalowych podzespołów,
• współpracy z wejściami sterowników PLC.

Najważniejsze właściwości

• indukcyjna i bezkontaktowa zasada wykrywania,
• gwintowana obudowa M12 × 1,
• długość całkowita 50 mm,
• zasięg nominalny 4 mm,
• montaż licowany,
• wyjście tranzystorowe PNP NC,
• układ 3-przewodowy,
• częstotliwość przełączania 1 kHz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M12 z kodowaniem A,
• mosiężna obudowa i czoło z PBT,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Cewka znajdująca się za aktywnym czołem wytwarza zmienne pole elektromagnetyczne. Metalowy przedmiot wprowadzony w to pole powoduje powstanie prądów wirowych i zmianę parametrów układu pomiarowego. Elektronika czujnika rozpoznaje tę zmianę i przełącza wyjście.

Detekcja odbywa się bez kontaktu mechanicznego z obiektem. Ogranicza to zużycie elementów i pozwala wykrywać szybko poruszające się części, również wtedy, gdy liczba cykli byłaby zbyt duża dla mechanicznej krańcówki.

Działanie wyjścia PNP NC

Wyjście PNP podaje dodatni potencjał na wejście układu sterowania. Funkcja NC oznacza, że przy braku metalowego celu wyjście pozostaje w stanie aktywnym. Po wykryciu obiektu wyjście zmienia stan na nieaktywny.

Taka logika sygnału powinna zostać uwzględniona w programie sterownika PLC. DCDGS-12-POK-ST4 nie jest certyfikowanym elementem bezpieczeństwa i nie powinien samodzielnie realizować funkcji ochrony ludzi.

Zasięg i rodzaj wykrywanego metalu

Nominalny zasięg 4 mm określono dla standardowego celu wykonanego ze stali. W przypadku aluminium, miedzi, mosiądzu lub stali nierdzewnej rzeczywista odległość przełączenia może być mniejsza.

Współczynniki korekcji

Dla przykładu współczynnik 0,35 oznacza, że przy wykrywaniu aluminium odległość przełączenia może być znacznie mniejsza niż nominalne 4 mm. Ostateczne ustawienie czujnika należy sprawdzić z rzeczywistym detalem używanym w maszynie.

Montaż licowany

Aktywne czoło DCDGS-12-POK-ST4 może zostać osadzone na poziomie otaczającej powierzchni metalowej. Ułatwia to zabezpieczenie korpusu przed przypadkowym uderzeniem oraz pozwala uzyskać zwartą konstrukcję stanowiska.

Należy zachować odstępy montażowe podane w dokumentacji producenta, zwłaszcza między sąsiednimi czujnikami. Zbyt mała odległość może powodować wzajemne oddziaływanie pól elektromagnetycznych i niestabilne przełączanie.

Podłączenie elektryczne

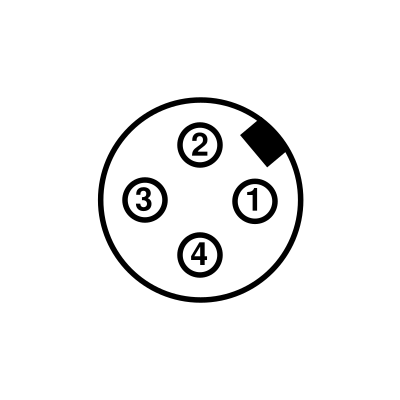

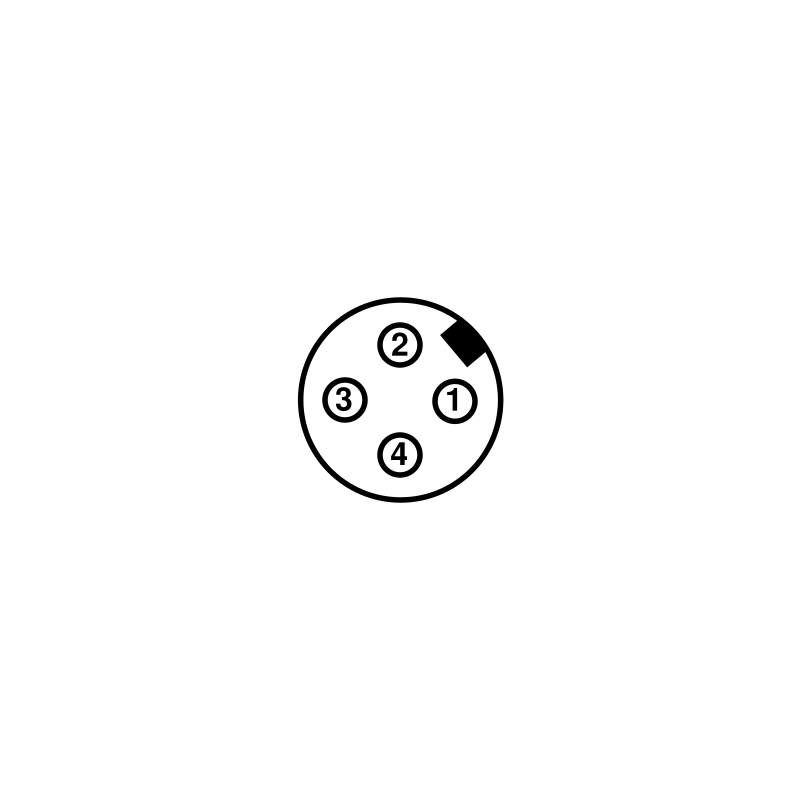

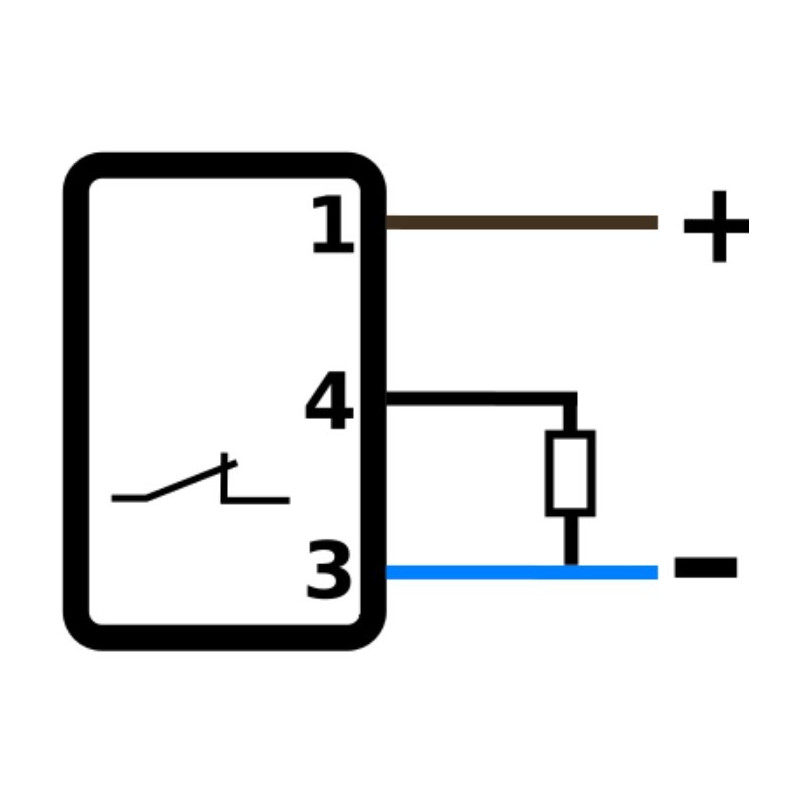

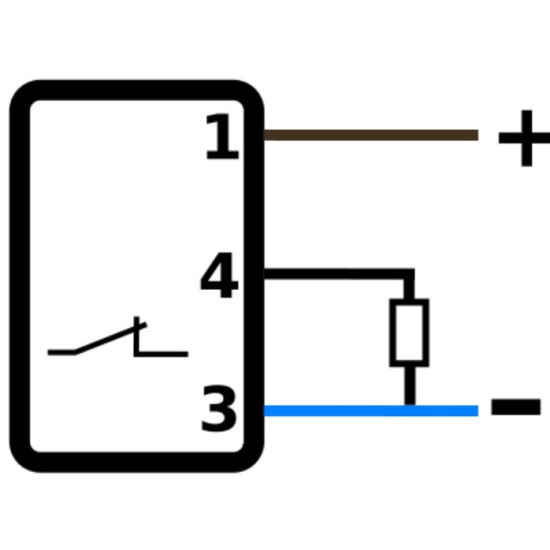

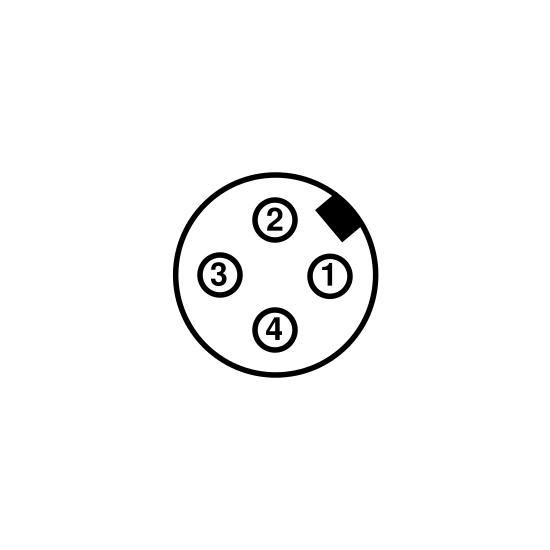

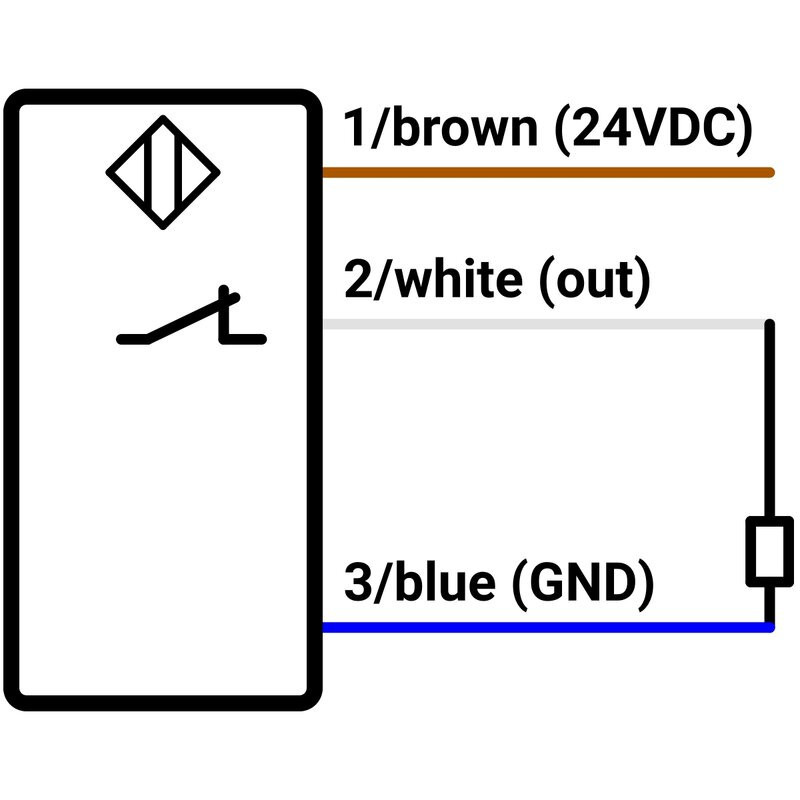

Czujnik pracuje w układzie 3-przewodowym i jest zakończony męskim złączem M12 z kodowaniem A.

Rozmieszczenie funkcji

Przed wymianą czujnika w istniejącej instalacji warto porównać przypisanie pinów ze schematem maszyny. Ma to szczególne znaczenie, gdy przewód M12 był wcześniej używany z urządzeniem o wyjściu komplementarnym lub dodatkowej funkcji na pinie 2.

Warunki pracy

Zakres temperatury od −25°C do +70°C pozwala stosować czujnik w typowych instalacjach automatyki przemysłowej. Obudowa spełnia wymagania stopnia ochrony IP67, dlatego chroni elektronikę przed pyłem i skutkami czasowego zanurzenia w wodzie w warunkach określonych dla tej klasy.

Deklarowany stopień ochrony całego połączenia zależy również od prawidłowego dobrania i dokręcenia żeńskiego złącza przewodu. Niewykorzystane połączenia instalacji powinny być odpowiednio zabezpieczone.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik

• DCDGS-12-PSK-ST4 – M12, PNP NO, zasięg 4 mm
• DCDGS-012-PSK-ST4 – M12, PNP NO, zasięg 8 mm
• DCDGL-12-PSK-ST4 – M12, PNP NO, długość 68 mm
• Wszystkie czujniki indukcyjne M12

Akcesoria do podłączenia

• Złącze M12 4-pin żeńskie, proste, skręcane
• Przewód M12 4-pin żeński, kątowy, 2 m, PVC
• Przewód M12 4-pin żeński, kątowy, 5 m, PUR
• Wszystkie przewody do czujników M12
• Wszystkie złącza M12

Symbole porównawcze innych producentów

Poniższe modele dobrano według obudowy M12, zasięgu około 4 mm, wyjścia PNP NC i podłączenia przez złącze M12. Nie są to automatycznie zamienniki 1:1. Przed wymianą należy sprawdzić wymiary, przypisanie pinów i parametry wejścia sterownika.

FAQ

Jakie materiały wykrywa DCDGS-12-POK-ST4?

Czujnik reaguje na metale, w tym stal, stal nierdzewną, aluminium, mosiądz i miedź. Największy zasięg uzyskuje się zazwyczaj dla standardowego celu stalowego.

Co oznacza wyjście PNP NC?

PNP oznacza, że aktywne wyjście podaje dodatni potencjał. Funkcja NC utrzymuje wyjście aktywne bez wykrytego metalu i zmienia jego stan po pojawieniu się celu.

Czy czujnik można zamontować w metalowej powierzchni?

Tak. Jest to wersja licowana, dlatego aktywne czoło może znajdować się na poziomie otaczającej powierzchni metalowej.

Czy zasięg 4 mm jest taki sam dla każdego metalu?

Nie. Wartość nominalna dotyczy standardowego celu stalowego. Dla metali nieżelaznych odległość przełączenia zmniejsza się zgodnie ze współczynnikami korekcji.

Jak podłączyć czujnik do sterownika PLC?

Czujnik wymaga zasilania 10–30 V DC. W typowym układzie pin 1 odpowiada za napięcie dodatnie, pin 3 za 0 V, a pin 4 przekazuje sygnał PNP NC.

Czy czujnik może realizować funkcję bezpieczeństwa?

Nie. Producent nie deklaruje certyfikowanej funkcji bezpieczeństwa, dlatego czujnik nie może samodzielnie zabezpieczać ludzi ani zastępować urządzeń bezpieczeństwa.
