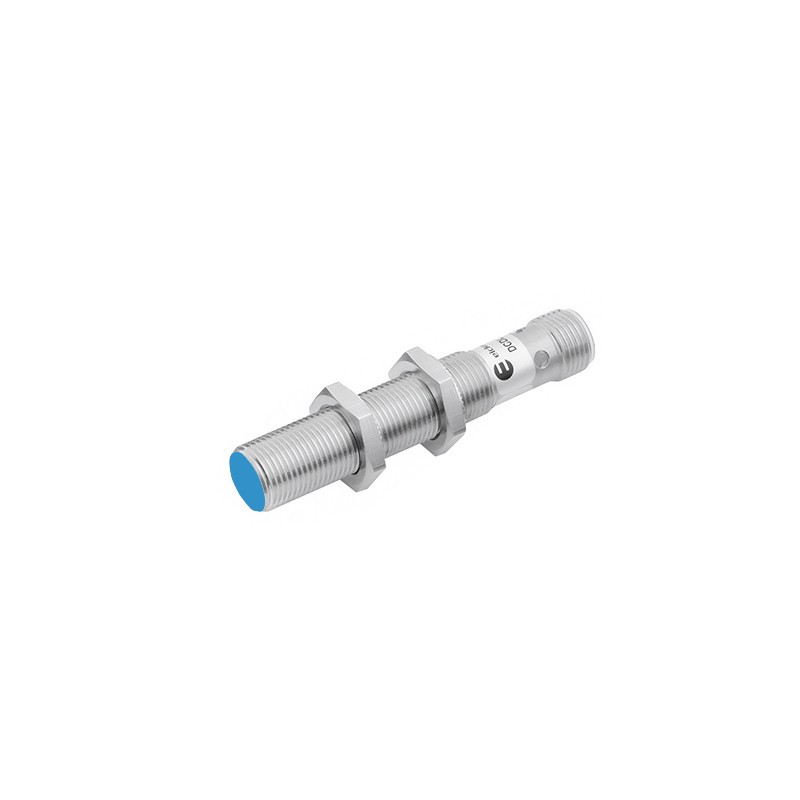

DCTGL-12-PSK-ST4Czujnik indukcyjny M12, PNP NO, 6 mm, długość 68 mm | Eickmann Elektronik DCTGL-12-PSK-ST4

DCTGL-12-PSK-ST4 jest czujnikiem indukcyjnym o zwiększonym zasięgu 6 mm, przeznaczonym do bezkontaktowego wykrywania metalowych elementów. Wykonanie quasi-zabudowane pozwala częściowo osłonić korpus metalowym uchwytem, zachowując większą odległość działania niż w standardowych czujnikach M12 montowanych zabudowanie.

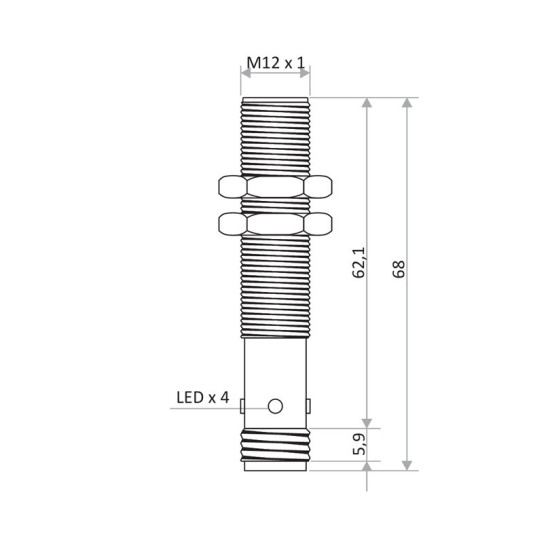

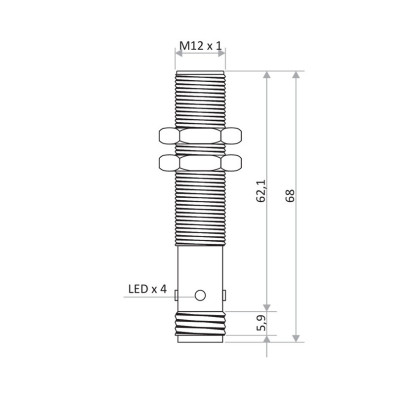

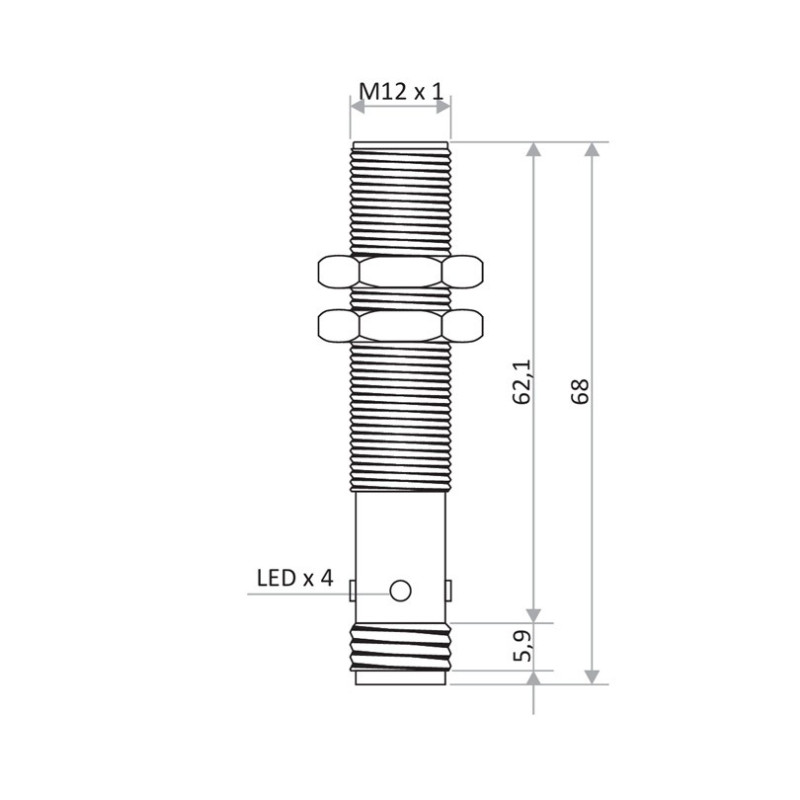

Gwintowana obudowa M12 × 1 ma długość 68 mm i umożliwia precyzyjne ustawienie położenia za pomocą dwóch nakrętek. Wyjście PNP NO, częstotliwość przełączania 800 Hz oraz męskie złącze M12, 4-pin pozwalają łatwo podłączyć czujnik do typowych wejść sterowników PLC.

Zastosowanie

DCTGL-12-PSK-ST4 może być stosowany między innymi do:

• wykrywania metalowych części maszyn,
• kontroli położenia ruchomych elementów,
• potwierdzania obecności detalu,
• nadzorowania położenia siłowników,
• zliczania części na przenośnikach,
• kontroli procesów montażowych,
• pracy w urządzeniach pakujących,
• zastępowania mechanicznych wyłączników krańcowych.

Najważniejsze właściwości

• indukcyjna i bezkontaktowa zasada działania,
• gwintowana obudowa M12 × 1,
• długość całkowita 68 mm,
• zasięg nominalny 6 mm,
• montaż quasi-zabudowany,
• wyjście tranzystorowe PNP NO,
• układ 3-przewodowy,
• częstotliwość przełączania 800 Hz,
• napięcie zasilania 10–30 V DC,
• maksymalne obciążenie wyjścia 200 mA,
• męskie złącze M12, 4-pin, kodowanie A,
• cztery punkty sygnalizacji LED,
• mosiężna obudowa i czoło z PBT,
• stopień ochrony IP67.

Dane techniczne

Zasada działania

Czujnik wytwarza pole elektromagnetyczne przed aktywną powierzchnią. Pojawienie się metalowego elementu w obszarze detekcji powoduje zmianę parametrów tego pola oraz przełączenie wyjścia PNP NO.

Zasięg nominalny 6 mm określono dla standardowego celu wykonanego ze stali. W przypadku innych metali rzeczywista odległość przełączania zmniejsza się zgodnie ze współczynnikiem korekcji.

Współczynniki korekcji

Podane odległości mają charakter orientacyjny. Rzeczywisty zasięg zależy również od wielkości, grubości, kształtu i ustawienia wykrywanego elementu.

Montaż czujnika

DCTGL-12-PSK-ST4 jest przeznaczony do montażu quasi-zabudowanego. Korpus może zostać częściowo osłonięty metalowym elementem mocującym, ale aktywne czoło wymaga więcej wolnej przestrzeni niż w czujniku przeznaczonym do montażu całkowicie zabudowanego.

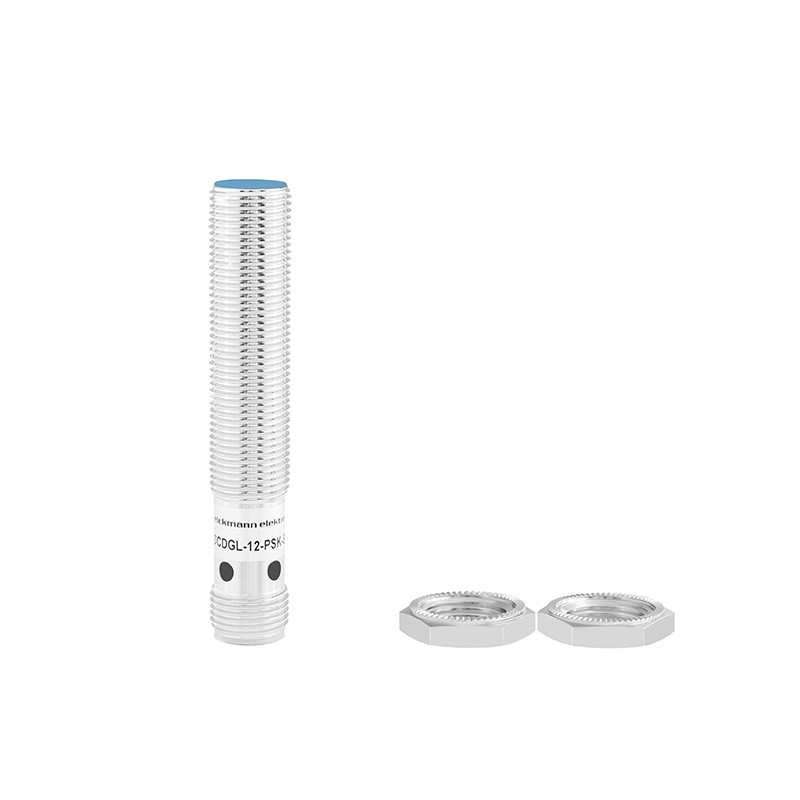

Gwint M12 × 1 i dwie nakrętki umożliwiają regulację położenia czujnika. Podczas instalacji należy uwzględnić metalowe elementy konstrukcji oraz zachować odstępy montażowe podane przez producenta. Po zamontowaniu warto sprawdzić przełączanie z rzeczywistym materiałem i docelową odległością roboczą.

Podłączenie elektryczne

Czujnik ma męskie złącze M12 × 1, 4-pin, z kodowaniem A. Do podłączenia należy zastosować przewód z żeńskim złączem M12.

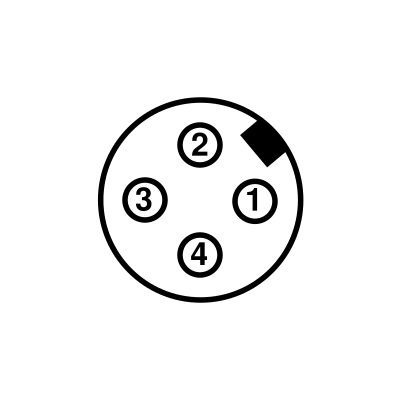

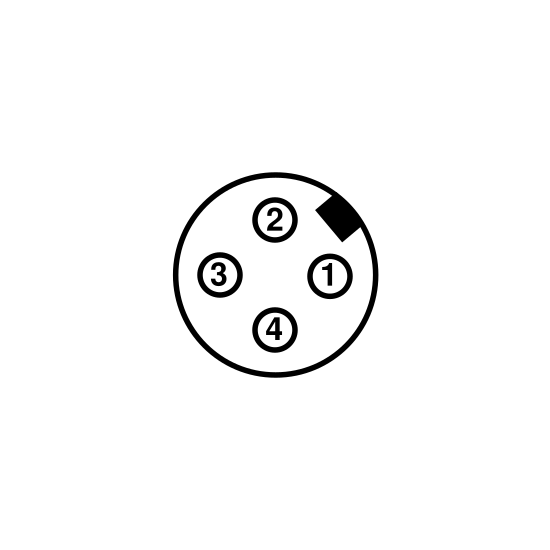

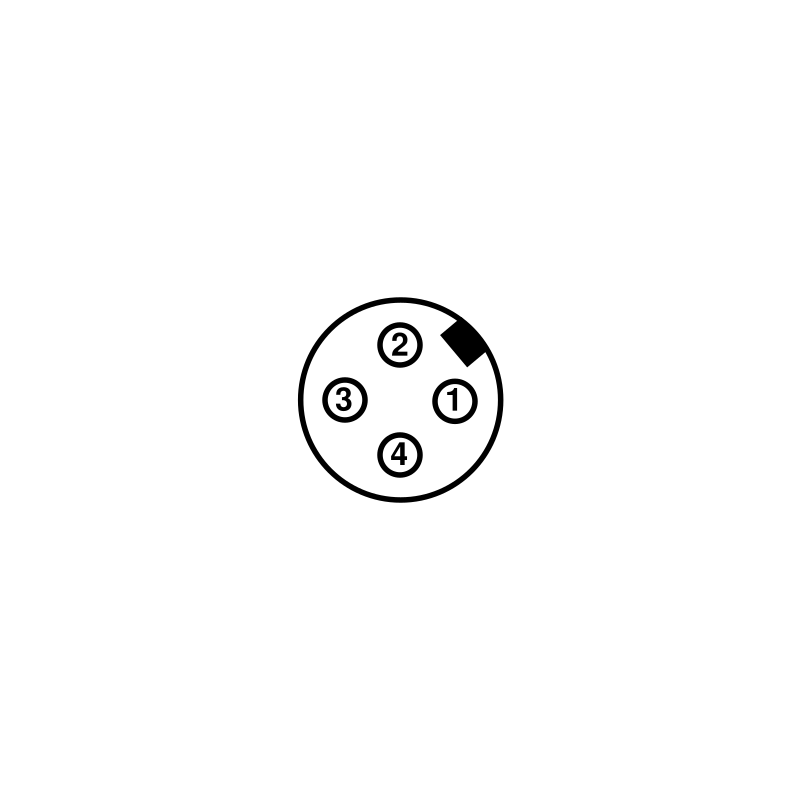

Rozmieszczenie pinów

Sygnalizacja LED

Cztery punkty sygnalizacji LED rozmieszczone wokół obudowy ułatwiają obserwowanie stanu wyjścia z różnych stron maszyny. Pomaga to podczas uruchamiania instalacji, ustawiania odległości roboczej oraz diagnostyki.

Warunki pracy

Mosiężny korpus i stopień ochrony IP67 pozwalają stosować czujnik w typowych instalacjach przemysłowych narażonych na pył i wilgoć. Zakres temperatury pracy wynosi od −25°C do +70°C.

Dla zachowania szczelności całego połączenia żeńskie złącze przewodu powinno zostać prawidłowo osadzone i dokręcone.

Warianty i akcesoria

Inne czujniki Eickmann Elektronik M12:

• DCDGL-12-PSK-ST4 – zasięg 4 mm, montaż zabudowany, długość 68 mm
• DCUGL-12-PSK-ST4 – zasięg 8 mm, montaż quasi-zabudowany, długość 68 mm
• DCTGL-012-PSK-ST4 – zasięg 10 mm, montaż niezabudowany, długość 68 mm
• DCDGS-12-PSK-ST4 – zasięg 4 mm, montaż zabudowany, długość 50 mm
• DCDGS-012-PSK-ST4 – zasięg 8 mm, montaż niezabudowany, długość 50 mm

Akcesoria do podłączenia:

• złącze M12 żeńskie, proste, 4-pin, skręcane
• przewód M12 żeński, kątowy, 4-pin, 2 m, PVC
• przewód M12 żeński, kątowy, 4-pin, 5 m, PUR
• wszystkie przewody do czujników M12
• wszystkie złącza M12

Symbole porównawcze innych producentów

Poniższe modele dobrano pod względem obudowy M12, wyjścia PNP NO, zasięgu zbliżonego do 6 mm oraz podłączenia za pomocą złącza M12. Przed zamianą należy uwzględnić podane różnice.

FAQ

Co oznacza montaż quasi-zabudowany?

Czujnik może zostać częściowo otoczony metalowym uchwytem, ale jego aktywne czoło wymaga zachowania większej wolnej przestrzeni niż w wersji przeznaczonej do montażu zabudowanego.

Jakie metale wykrywa DCTGL-12-PSK-ST4?

Czujnik reaguje między innymi na stal, stal nierdzewną, aluminium, mosiądz i miedź. Największy zasięg uzyskuje dla standardowego celu stalowego.

Czy zasięg 6 mm jest taki sam dla każdego metalu?

Nie. Dla metali nieżelaznych odległość przełączania jest mniejsza. Przykładowo dla aluminium orientacyjny zasięg wynosi około 2,1 mm, a dla stali nierdzewnej około 4,8 mm.

Czy czujnik można podłączyć bezpośrednio do sterownika PLC?

Tak, jeżeli wejście sterownika współpracuje z 3-przewodowymi czujnikami PNP i napięciem zasilania 10–30 V DC.

Jaki przewód jest potrzebny do podłączenia?

Należy zastosować przewód z żeńskim złączem M12, 4-pin, kodowanie A. Sygnał wyjściowy jest dostępny na pinie 4.

Do czego służy pin 2?

Pin 2 nie jest wykorzystywany w standardowym układzie połączeń tego czujnika.

Jak DCTGL-12-PSK-ST4 różni się od DCUGL-12-PSK-ST4?

Oba modele mają długość 68 mm i montaż quasi-zabudowany. DCTGL-12-PSK-ST4 oferuje zasięg 6 mm, natomiast DCUGL-12-PSK-ST4 ma zasięg 8 mm.

Czy czujnik może pracować w wilgotnym środowisku?

Stopień ochrony IP67 zapewnia ochronę przed pyłem i skutkami czasowego zanurzenia w wodzie w warunkach określonych dla tej klasy. Szczelność połączenia zależy również od prawidłowego montażu przewodu.
